Unity PlayableGraph Monitor

中文

Ein Tool zur Überwachung des PlayableGraphs in Echtzeit innerhalb des Unity Editors.

Merkmale

• Zeigen Sie die Topologie des ausgewählten PlayableGraphs an (unterstützt große PlayableGraphs)
• Verwenden Sie die Schaltfläche Linksmau, um auf einen Knoten zu klicken, um die detaillierten Daten anzuzeigen
• Verwenden Sie die Schaltfläche Middle Maus, um die Ansicht zu ziehen
• Verwenden Sie das Maus -Scrollrad, um die Ansicht ein-/auszoomen
• Zeigen Sie die Vermögenswerte und die Wiedergabe von AnimationClip- und Audioklip -Knoten an
• Zeigen Sie den Animationsjobtyp von AnimationscriptPlayable -Knoten an
• Unterstützt es, spielbaren Knoten zusätzliche Textetiketten hinzuzufügen
• Unterstützt die maximale Aktualisierungsrate der Ansicht
• Unterstützt es, Knoten manuell zu ziehen, um das Layout anzupassen
• Unterstützt die Anzeige von PlayableGraphs mit kreisförmigen Referenzen (passen Sie das erforderliche Knotenlayout manuell an).

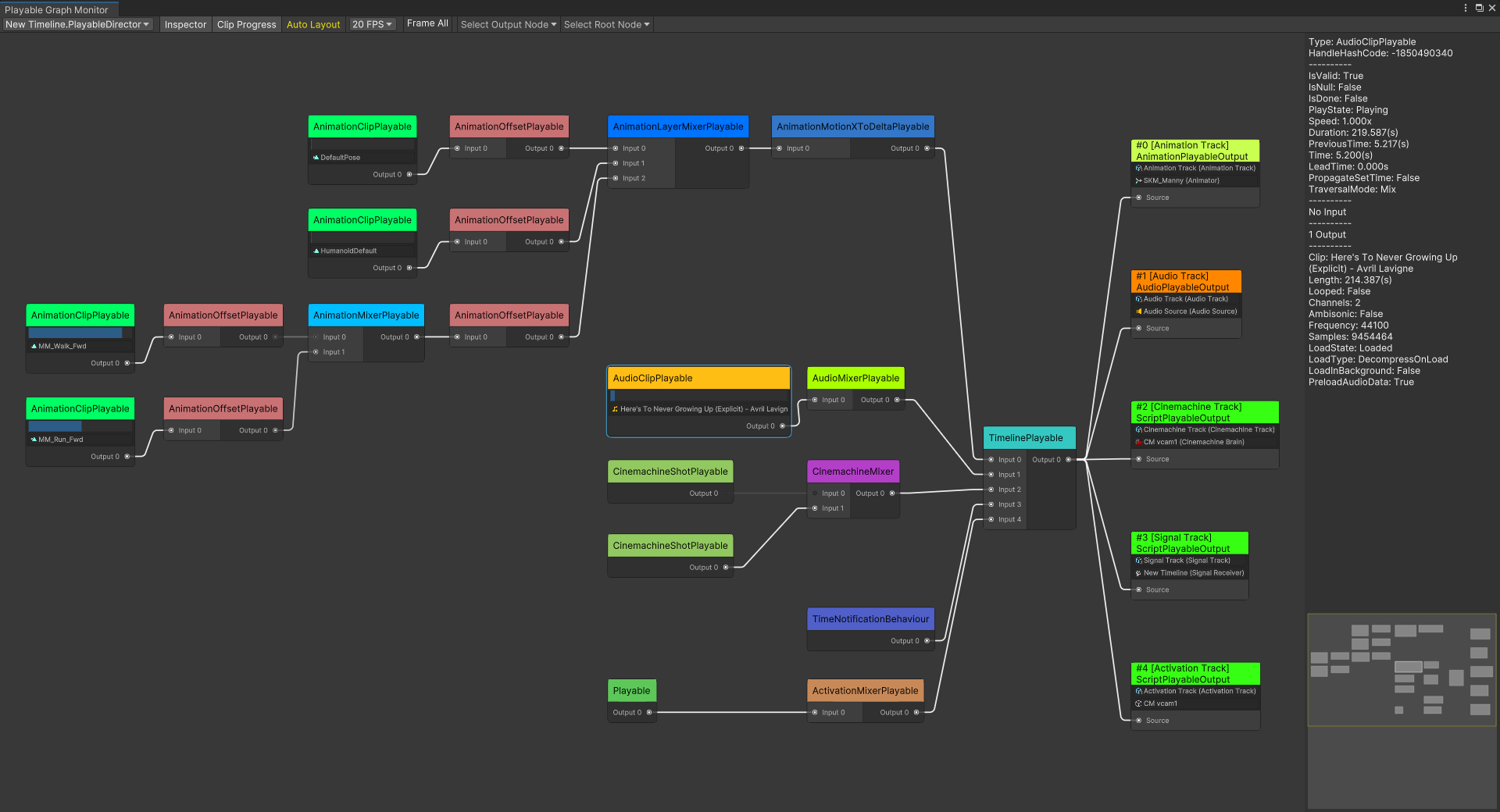

Screenshots

Unterstützte Einheit Version

Einheit 2019.4 und später.

Installation

Installieren Sie dieses Paket kostenlos über OpenUpM

oder

Kaufen Sie dieses Paket aus Unity Asset Store, um dieses Projekt zu unterstützen.

Wie man benutzt

Öffnen Sie den spielerbarengraph -Monitor im Menü Fenster/Analyse/PlayableGraph -Monitor des Unity -Editors. Wählen Sie in der oberen linken Popup-Liste einen PlayableGraph aus, um seine Topologie anzuzeigen. Verwenden Sie die Schaltfläche "Links", um auf einen Knoten zu klicken, um seine Details im eingebetteten Inspektor anzuzeigen.

Hinzufügen von zusätzlichen Etiketten zu spielbaren Knoten

Verwenden Sie den PlayableGraphMonitorWindow.Open(IReadOnlyDictionary<PlayableHandle, string>) oder PlayableGraphMonitorWindow.TrySetNodeExtraLabelTable(IReadOnlyDictionary<PlayableHandle, string>) Methode, um zusätzliche Textlabels für Spielkodes hinzuzufügen.

HANDEL -ZLAGEN KOME, um das Layout anzupassen

Nach dem Deaktivieren der automatischen Layout -Option in der Symbolleiste des Monitorfensters können Sie die Knoten manuell ziehen, um das Layout anzupassen.

PlayableGraph mit kreisförmigen Referenzen

Wenn in den Knoten eines PlayableGraph zirkuläre Referenzen vorhanden sind, kann das Überwachungstool das Knotenlayout nicht automatisch berechnen. Wenn Sie feststellen, dass das Überwachungstool nicht ordnungsgemäß layout -Knoten nicht layouts layout -layouts -layout -layout -layout -layouts -layout -ods in der spielbarablegraph angeben. In diesem Fall können Sie die Option Auto -Layout deaktivieren und dann die Knoten manuell ziehen, um die kreisförmigen Referenzen im PlayableGraph zu identifizieren.

Es ist zu beachten , dass wenn es eine Gruppe von Playables gibt, bei denen jedes Spiel als Eingabe für ein oder mehrere Spielbare in der Gruppe dient (dh kein root spielbar), und keiner von ihnen ist mit einem PlayableOutput verbunden. Diese Gruppe von Playables erscheint nicht in der Graphansicht und löst keine Fehlermeldungen aus.

Verbessern Sie die Anzeigeleistung von großem PlayableGraph

Die folgenden Methoden können die Leistung erheblich verbessern, wenn ein großer PlayableGraph angezeigt wird:

• Deaktivieren Sie die Option Inspector (oder wählen Sie keine Knoten aus).
• Deaktivieren Sie die Option "Clip Progress"
• Verringern Sie die maximale Aktualisierungsrate
• Deaktivieren Sie die Aktualisierung der Kanten, wenn die Maus -GraphView -Option im Kontextmenü verlassen wird (wenn sich die Farbe der Kanten deaktiviert, ändert sich nicht mehr entsprechend ihrem Gewicht, wenn die Maus den Grafikbereich verlässt).
