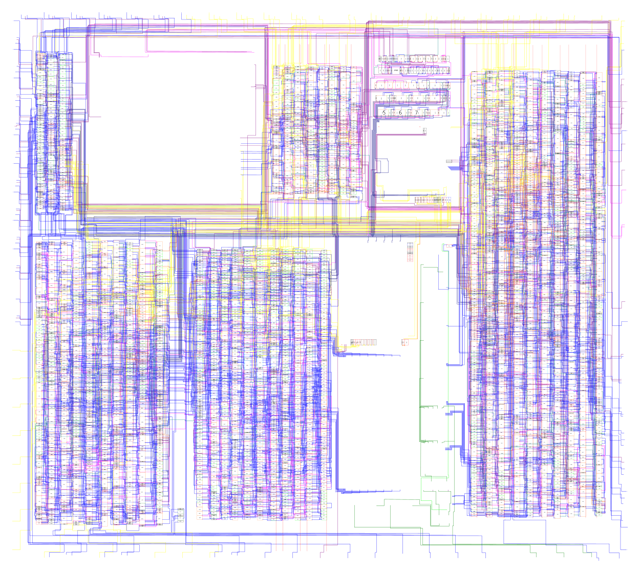

该仓库包含Nintendo Game Boy DMG-CPU-B芯片模具和提取的原理图的注释覆盖层。

这是手动完成的，只有几次自动检查，因此错误的风险很高。如果您使某人的生活取决于这一点，我就不负责。

做了什么：

• 所有APU逻辑。
• 所有PPU逻辑。
• 所有I/O和计时器逻辑。
• 所有DMA逻辑。
• 所有中断逻辑。
• 用于测试/调试的各种内容。

什么没有做：

• 中央处理器。原因：这是一个独立的核心，不使用标准细胞拓扑。可见性不够好，对我来说太复杂了，对不起。
• 时钟补充。原因：它们不影响功能。仅是因为DFF单元需要一个时钟及其补充才能起作用。
• 一些模拟零件。原因：可见度不佳，懒惰。
• 一些与嵌入式ROM和RAM块有关的细胞组。原因：它们不影响功能。

如何使用

只需阅读原理图:)

如果要使用覆盖层：

• 获取inkscape
• 从Digshadow下载Die图片
• 如果您使用Inkscape 0.92.2，将其调整到8000px宽度，否则可能会冻结
• 下载SVG覆盖层
• 打开Inkscape中的覆盖层，导入Die图片（选择链接，不嵌入），将其粘贴在覆盖层下，对齐并将其锁定到位
• 玩得开心”

笔记

名为FROM_CPU*和TO_CPU网已连接到CPU核心，但未清楚地识别。其中许多是触发因素，并确认中断的信号。其他可能是状态指标，例如Z80 /M1或停止。

必须验证一些DFF时钟极性。

用于串行链路和视频渲染的串行式移位寄存器由固定能力DFF的链制成。他们的加载逻辑需要很多单元格，并且看起来很复杂，但最终形成了非常简单的东西。

而不是使用多路复用器，而是许多内部公共汽车具有三态能力。为此广泛使用“抗tresfer”细胞。

奥秘

• 可以写入FF26（NR52）的位4和5。
  • 位4集Net03（APU测试模式？）。
  • 位5允许在Net03高时将CH1扫描计时器的软件计时。
• 可以读取FF23（NR44）的位0。它与CH4预拉剂有关。
• 当NET03高时，可以在FF1C（NR32）的4〜0位读取当前的波RAM地址。
• 通过使用测试引脚，可以使整个芯片成为外部CPU的从属。这已经是@Gekkio甚至其他人发现的。
• 可能我错过的其他事情...

PAQ（有可能提出的问题）

• 为什么 ？

模拟器作者众所周知，游戏男孩到处都是怪癖。确切了解信号更改的方式以及何时更改可以帮助达到完美的准确性。

• 为什么示意图不采用可编辑的格式？

因为我使用专有的CAD软件来速度，因此我没有完成为KICAD格式制作转换器。我希望能尽快这样做。

• 细胞标签怎么了？

它们是随机的，独特的名称。第一个字母对应于它们在硅死亡上的列。

• 许多小线条没有追踪，为什么？

当我使用的缩放级别的15英寸屏幕上，当它们使用的端点足够靠近时，我并没有费心追踪分支线。当然，它们在示意图上进行了报道。

• 为什么有逻辑块的副本提供相同的功能？

这是一种以速度来折算空间的方式，这似乎很奇怪，但这很有用。查找“逻辑重复”。

• 我发现一个错误，我该如何报告？

在以KICAD格式导出文件之前，请打开问题并描述出错的问题（单元名，净名称，Die上的位置，...）。

• 您怎么知道哪些细胞做了什么？

我不得不猜测。输入和输出很容易识别，并且单元格大小提供了一些线索。当在原理图上建立连接时，当猜测是错误的时候，它会很快变得很明显。检查细胞动物园。

• 需要多长时间？

识别细胞，隔离它们，追踪连接和原理图花费了191小时。

如果您觉得值得，我会通过PayPal接受捐款：PayPal.me/furrtek

感谢Gekkio，Tanjent和Kevin Murphy的帮助。
