如何构建用于5级像素运动激活的WiFi摄像头的图像处理的CGI

该项目演示了如何使用opencv和ffmpeg在Ubuntu上的ubuntu 20.04上接收图像并将其处理成静止的图像和电影，以Raspberry Pi Model 4B运行。该相机通过HTTP帖子发送以下JSON消息：

{
  "body" : [
    {
      "name" : " battery_percent " ,
      "value" : " 96 "
    },
    {
      "name" : " 5MP_MC " ,
      "frames" : 0 ,
      "content_type" : " image/jpeg " ,
      "value" : " "
    }
  ]
}

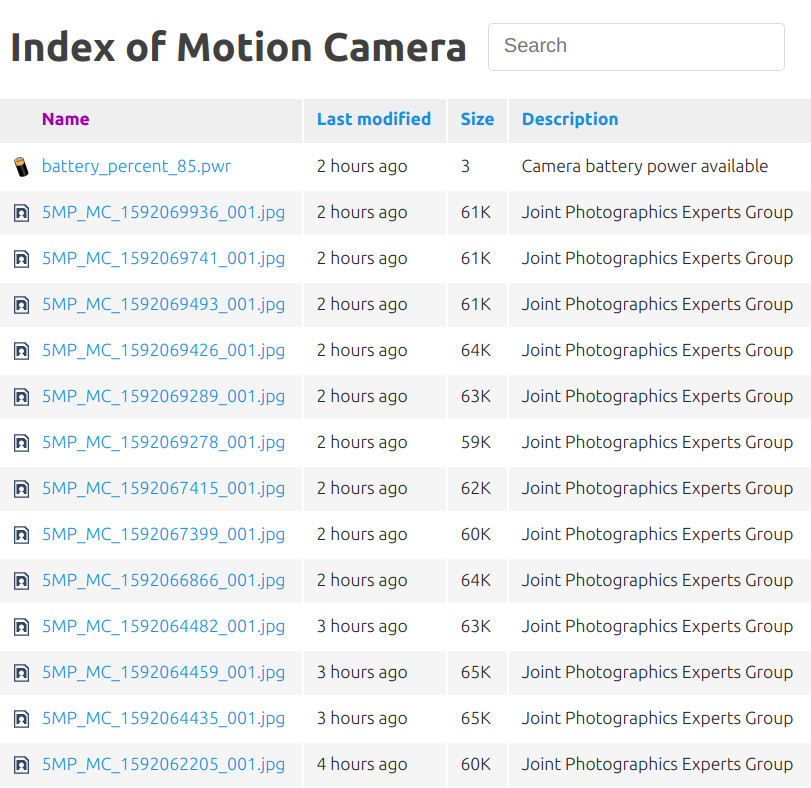

电池数据位于图像浏览页面的顶部。

图像浏览页面

有关此页面的更多信息，请参见“摄像机设置”项目。其余数据用于处理value有效负载。（它已经为简洁而兴奋。想象一下一个很长的基本64编码的字符串。） name字段告诉我们哪个相机发送了数据。如果您有多个摄像机，请简单地给他们不同的名称，一切都会很好。 frames计数器让我们知道我们是否应该期望单个JPEG或倍数。帧从零编号，因此0帧产生一张图片。如果我们得到倍数，我们将它们分开并按帧号订购。如果我们得到255的保留价值，告诉我们我们已经收到了Avi/MJPEG电影。如果它通过魔术号码和FFMPEG验证，我们将其转换为MP4并将其保存为电影。如果没有，我们将尝试节省尽可能多的帧并后备以保存框架编号的图像。有关如何在OPENCV中使用FFMPEG来完成所有这些图像处理，请参见mjpeg_utils::save_avi_frames 。

2020年10月更新

我修改了该项目，直接在Ubuntu 20.04（64位）上为Raspberry Pi 4B建立。如果您对使用Raspberry Pi OS（又名Raspbian）的先前版本感兴趣，请访问COMPL 511C7B8的存储库

建筑

如果您还没有：

sudo apt-get install build-essential libcurl-dev libmagic-dev cmake

众所周知，使用OpENCV的最难部分是获得它及其依赖关系。一旦您超越了，就很高兴使用。我在Raspberry Pi Model 4B上构建了该项目，运行了最新的（2020年10月）Ubuntu 20.04 64位。我之所以这样做，是因为我希望有限的预算能够访问该项目。 PI著名的负担得起，它具有足够的功能来完成手头的任务。就是说，如果您可以访问运行Ubuntu的笔记本电脑，则可能会发现一个更好的选择。要开始建筑物，请安装Clang9。BTW：您可能会想使用GCC建造；如果您让它工作，那么您将比我更好。之后，安装OpenCV及其依赖项。最后，在项目根文件夹中以通常的方式运行cmake 。

安装CGI

作为根，请执行以下操作；

将您构建的CGI二进制文件（JPEG_CATCHER）与CMAKE复制到/usr/lib/cgi-bin/如果您在cmakelists.txt中重命名该项目。请确保在HTTP_HOST_URL中反映了此名称，请在相机项目的Platformio.ini中反映出此名称。
启用CGI模块。

sudo a2enmod cgi

重新启动apache

sudo systemctl restart apache2

配置Apache2以在端口4444上收听

作为root，编辑/etc/apache2/ports.conf ，然后在下面的一行， Listen 4444 Listen 80并保存文件。

配置Web根

-1。作为root，open /etc/apache2/sites-available/000-default.conf -available/000-default.conf并将以下内容粘贴在关闭</VirtualHost>标签下方。

 <VirtualHost *:4444>
    <Directory /var/www/html/motion_camera>
        Options +Indexes
        AddType image/svg+xml svg svgz
        AddEncoding gzip svgz
        <IfModule mod_autoindex.c>
        IndexOptions IgnoreCase FancyIndexing HTMLTable SuppressHTMLPreamble FoldersFirst VersionSort NameWidth=* DescriptionWidth=* XHTML IconHeight=16 IconWidth=16
        IndexIgnore ..
        IndexOrderDefault Descending Name

        IndexStyleSheet ./fancy-index/style.css
        HeaderName ./fancy-index/header.html
        ReadmeName ./fancy-index/footer.html

        # IGNORE THESE FILES
        IndexIgnoreReset ON
        IndexIgnore fancy-index

        # DEFAULT ICON
        DefaultIcon ./fancy-index/icons/file-text.svg

        AddIcon ./fancy-index/icons/back.svg ..
        AddIcon ./fancy-index/icons/file-directory.svg ^^DIRECTORY^^
        # https://github.com/file-icons/source
        AddIcon ./fancy-index/icons/file-media.svg .jpg .jpeg
        AddIcon ./fancy-index/icons/Video.svg .avi .mp4
        # https://upload.wikimedia.org/wikipedia/commons/d/da/Battery-303889.svg
        AddIcon ./fancy-index/icons/battery.svg .pwr
        AddDescription "MPEG Layer 4 Format" .mp4
        AddDescription "Joint Photographics Experts Group" .jpg .jpeg .jpe .jfif
        AddDescription "Audio Video Interleave - Motion JPEG" .avi
        AddDescription "Camera battery power available" .pwr

        </IfModule>
    </Directory>
</VirtualHost>

-2。作为root，将目录/var/www/html/motion_camera做出目录，然后将该项目的Web_root文件夹的内容复制到其中。

-3。修复所有权，团体和权限。

sudo mkdir /var/www/html/motion_camera
cd /var/www/html/motion_camera
sudo chown -R www-data:www-data
sudo find . -type f -exec chmod 0644 {} ;
sudo find . -type d -exec chmod 0755 {} ;

-4。完成/var/www/html/motion_camera后，将包含：

ls -al /var/www/html/motion_camera/fancy-index/
total 72
drwxr-xr-x 3 www-data www-data  4096 Jun  9 09:37 .
drwxr-xr-x 3 www-data www-data 40960 Jun 15 09:06 ..
-rw-r--r-- 1 www-data www-data    66 Jun  5 15:53 footer.html
-rw-r--r-- 1 www-data www-data   295 Jun  5 16:05 header.html
drwxr-xr-x 2 www-data www-data  4096 Jun  8 15:35 icons
-rw-r--r-- 1 www-data www-data  6322 Jun  8 15:48 script.js
-rw-r--r-- 1 www-data www-data  3170 Jun  9 09:37 style.css

-5。现在，您可以通过将浏览器指向http：// your_server：4444/totion_camera来测试配置

调试

关于CGI接口设计的方便的事情之一是，所有错误消息都应写入标准错误流。 stderr 。 Web服务器将其写入其错误日志中； /var/log/apache2/error.log 。如果此CGI遇到错误，它将将有关它的有用消息写入此文件。要关闭此输出编辑debug_output.hpp并注释DEBUG_OUTPUT

我必须使用Apache吗？

当然不是。 CGI接口标准由许多不同的HTTP服务器支持。您应该将该项目适应与所选的Web服务器的配合，您应该几乎没有困难。

资源

在其他项目中，您也可能会发现一些工具。例如;

HTTP_PARSER :: PARSE_QUERY_STRING将HTML查询字符串存储在std::map<std::string, std::vector<std::string>>中，您可以创建一个处理HTML html get requests的项目。
HTTP_PARSER :: PARSE_MULTIPART_FORM储存多部分/form -data编码的http message Body在两个std::map<std::string, std::vector<std::string>> - 一个用于变量，另一个用于文件。由此，您可以创建一个项目，其中使用表格来控制机器人/嵌入式系统或您的Raspberry Pi。为了帮助您入门，这是所有的kitchen-sink html表格。在顶部编辑<form>标签，然后更改action属性以反映您的服务器名称。

学分

感谢Vestride为我在此项目中构建网页的花式索引项目。
感谢OpenCV项目。我使用其中一个样本来学习如何在此项目中进行图像处理。
感谢Hjiang的JSONXX项目。在决定使用JSONXX以简化和速度之前，我测试了包括JSONCPP在内的几个C ++ JSON库。
感谢伊恩·达尔文（Ian Darwin）和克里斯托斯·佐拉斯（Christos Zoulas）的发明者和维护者（分别是魔术数字）。我一生都在使用文件（1）命令，很高兴找到开发库，因为它易于使用。
