ldraw2houdini

ldraw2houdini

直接导入ldraw文件到houdini

通过一个按钮架工具来源单个零件或导入整个型号！

观看YouTube展示视频

特征

• 导入单个砖块和整个型号
• 钉子上的徽标
• LDR，L3B和MPD文件支持： MPD文件包含多个子模型，由主模型引用
• 启动支持：重复的砖会自动包装，并从点数据读取颜色
• 瑕疵：如果导入模型，则砖头并没有完全堆叠/对齐，以使外观更现实。由于年龄，砖也可以随机黄色。
• 注射点：在螺柱上或墙壁上添加进程的选项（复古砖〜70及以上）
• 砖头之间的缝隙：砖可以稍微挤压以获得它们之间的微小差距
• 自动检测到坡度支撑坡，以便可以获得颗粒状的质地
• 斜角和细分支撑：几何形状尽可能多地清理，并使用LDRAW线来确定需要倾斜的边缘以允许适当的细分
• 自动缓存每个导入的零件将自动在ldraw库中被缓存；进口时间将减少使用更多的ldraw2houdini。
• 自动生成用于现代CG工作流的印刷品/贴纸的纹理
• 自动紫外线
• 材料属性：简单的配置文件来定义各个零件的柔软度，颗粒感和粗糙度
• Solaris + Karma示例场景包含材料X着色器展示如何创建高质量效果图
• Aces Colorspace： Ldraw Colors转换为ACESCG

要求

• Houdini 20（Py 3.10）
• sidefx实验室用于自动紫外线功能
• ocio aces colorspace配置houdini

安装

1. 下载最新版本

2. 打开称为ldraw2houdini的目录

    # Windows C:Users<username>Documentsgitldraw2houdini
    # Linux ~/git/ldraw2houdini


3. 下载ldraw零件库 - （填写。zip）

4. 打开称为ldraw的目录

    # Windows C:Users<username>Documentsldraw
    # Linux ~/ldraw


5. 从发行页面下载ldraw2houdini.json 。将其放在Houdini包装夹中。

6. 如果包装夹不存在，请自己创建它。

    # Windows C:Users<username>DocumentshoudiniXX.Xpackages
    # Linux ~/houdiniXX.X/packages


7. 启动houdini-快乐的lwrawing！

可选步骤

8. 确保安装了python 3.10的Houdini 20。如果您正在运行3.9

9. 如果将任何内容放在不同的路径中，请相应地调整ldraw2houdini.json 。

   • ldraw2houdini需要指向此插件的路径

   • ldraw_lib需要指向ldraw库

   • 在Windows $ Home Point of C： Users <username> Documents下

   • 在linux $ home下是〜/

           {
           "env": [
                   { "LDRAW2HOUDINI": "$HOME/git/ldraw2houdini" },
                   { "LDRAW_LIB": "$HOME/ldraw" },
                   { "LDRAW_CACHE": 0 }
           ],
           "path": [
                   "${LDRAW2HOUDINI}"
           ]
           }


10. 将ldraw_cache设置为0或1以启用/禁用缓存。这将将BGEO文件写入$ LDRAW_LIB/BGEO 。如果您更新LDRAW PARTER库，请记住要删除此文件夹。

11. 如果您安装了新版本，并且想在现有场景中升级HDA

12. 有关特定功能的更多详细信息和解释，请参见发行说明

快速入门指南

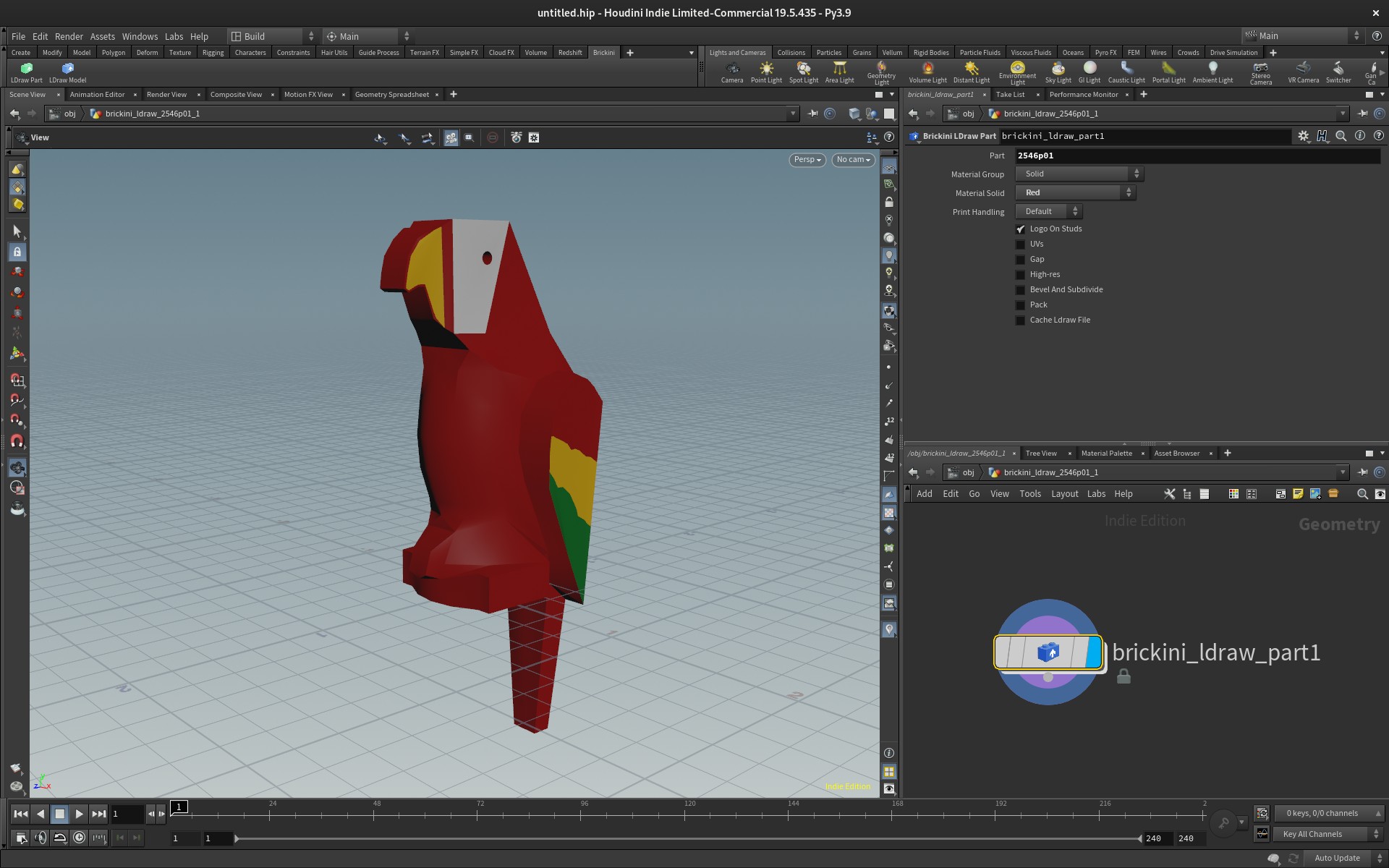

导入一个部分

1. 在sop上下文中创建一个几何节点内的brickini ldraw零件节点
2. 在零件参数中键入酷零件号：2546P01
3. 将材料参数更改为红色
4. 看那个很棒的经典鹦鹉

导入整个模型

1. 将Brickini架子添加到您的工具栏

2. 单击LDRAW模型或LDRAW模型动态

3. 选择一个LDRAW模型文件

4. 如果砖块装满了砖块，则不会在视口出现（默认）

5. 带有业力材料的示例场景可以在此处找到：

    ldraw2houdini/resources/example_files/example_scene.hiplc


贡献

• LDRAW模型HDA（动态模式）：Kai Stavginski
• 自动缓存概念/想法：Kai Stavginski

资源

• LDRAW官方型号存储库
• 用Ldraw Eurobricks线程制作的官方套件
