EOL_CAN_Tool
1.0.0
| дата | Ревизии | Версия | Пересмотрен |
|---|---|---|---|
| 2023.12.1 | Первое издание | v0.0.1 | Аророн |
| 2024.1.29 | Обновить инструкции по обновлению программного обеспечения, инструкции по протоколу EOL | v0.0.2 | Аророн |
| 2024.2.26 | Добавлены инструкции по обновлению прошивки | v0.0.3 | Аророн |
| 2024.3.20 | Инструкции по добавлению функции пополнения данных | v0.0.4 | Аророн |
[TOC]
Производитель мультибрендового производства может поддержать оборудование
Может ли тест на передачу данных
Может ли функция отладки серийного порта
Функция управления RTS (сеть UDP)
Функция управления PLC (Modbus TCP) скоро поддержат ...
Функция взаимодействия оболочки
EOL Полная функциональность
Функция отладки сети
Обновление прошивки
Кривая диаграмма функция
Обновление программного обеспечения

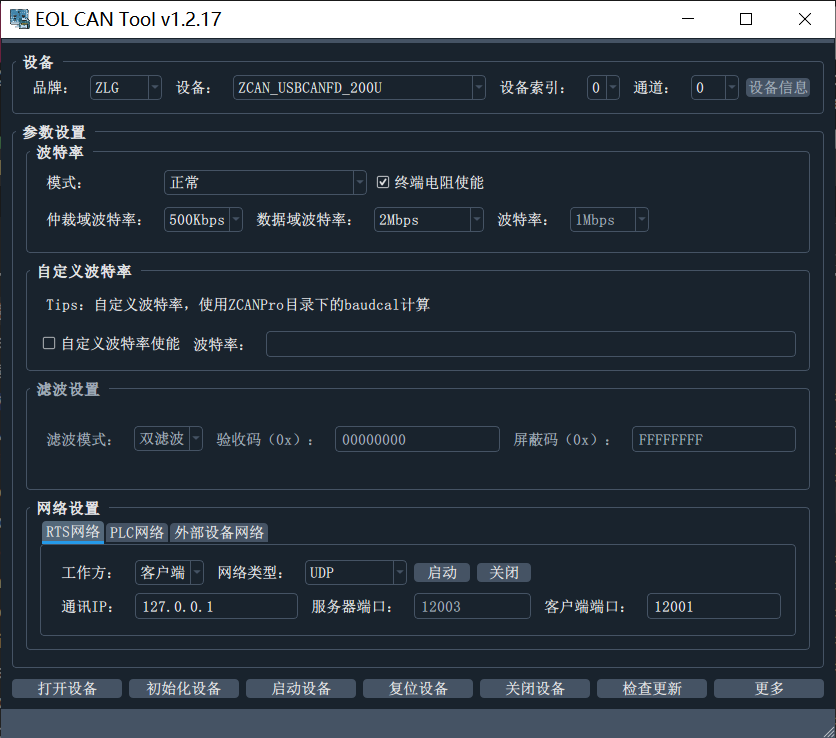

После того, как устройство подключено к компьютеру, выберите品牌->设备型号->通道в свою очередь (выберите, какой канал открывается или все открыт, число начинается с 0)
Индекс устройств используется для различения нескольких устройств одной и той же модели может быть подключено к компьютеру
Информация об устройстве используется для чтения SN, количества каналов и другой информации устройства. Когда он читается, нажмите, чтобы отобразить всплывающее окно.

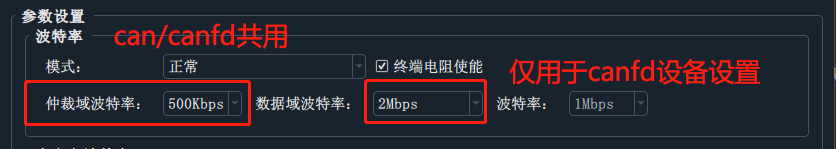

Нажмите: открыть, инициализировать, запустить

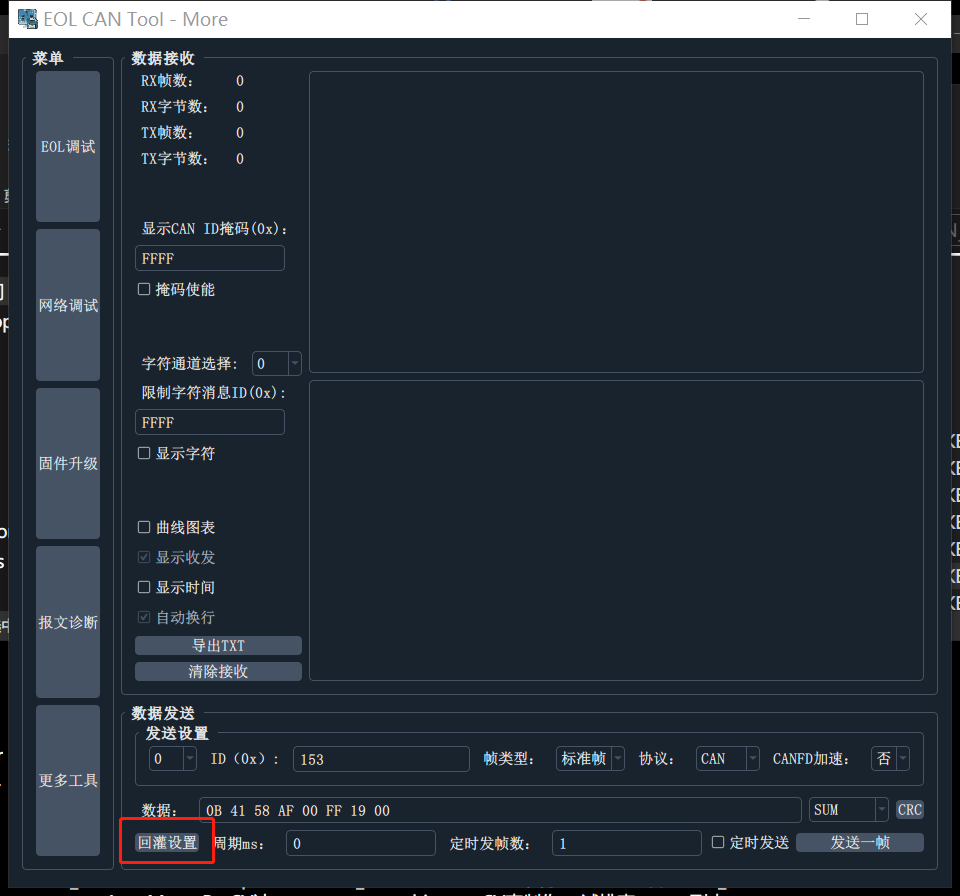

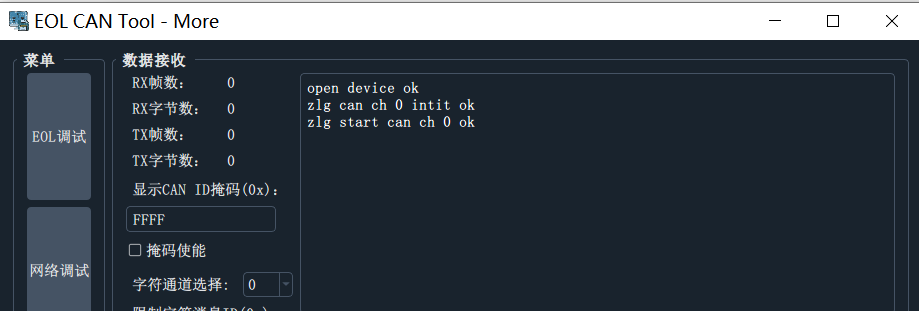

Нажмите больше, чтобы ввести главную страницу теста CAN Communication. Окно выше покажет, включено ли устройство и успешно начато.

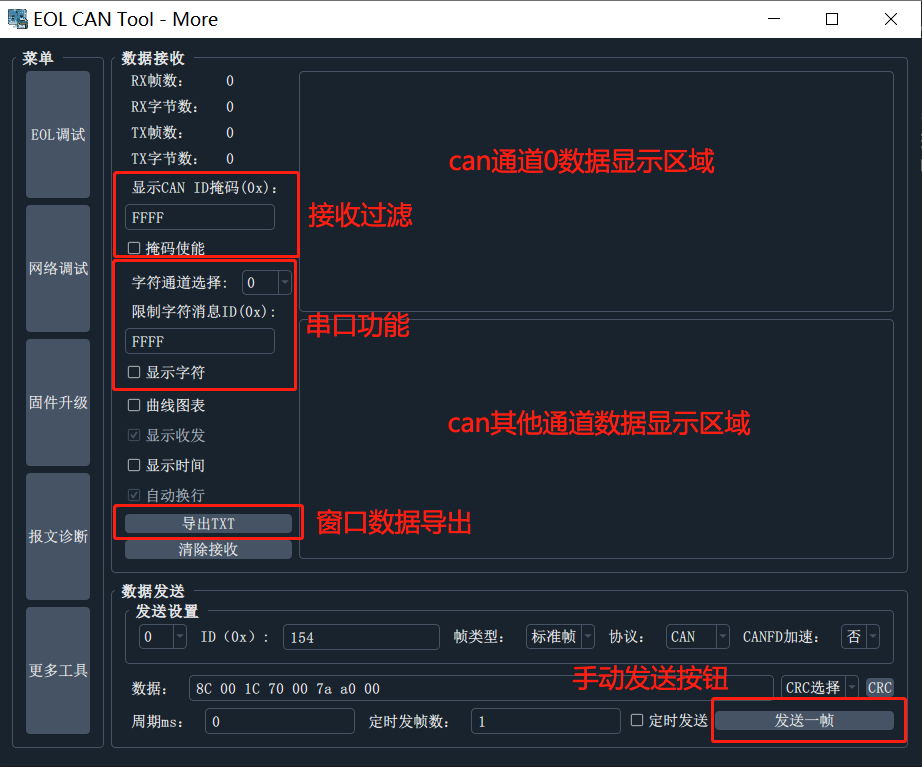

Функции этой страницы:
Поддерживает передачу и прием данных более двух каналов
Поддержка конфигурации маски
Поддерживает преобразование полученных данных в вывод строки (может быть указан для преобразования канала CAN и CANID для преобразования)
Отправлять сообщения вручную
Двухцветное отображение отправки и получения сообщений, с штампом времени
Предоставьте кнопки для ввода других меню
Окно с ручной отправкой может автоматически добавлять широко используемые значения CRC в конце численного значения. Нажмите соответствующую кнопку CRC, чтобы автоматически вычислить значения CRC данных и добавить их к концу данных.
Поддерживает регулярную отправку и фиксированную отправку (если количество кадров не заполнено, количество отправки не ограничено, минимальный период составляет 1 мс, даже если 0 записано)

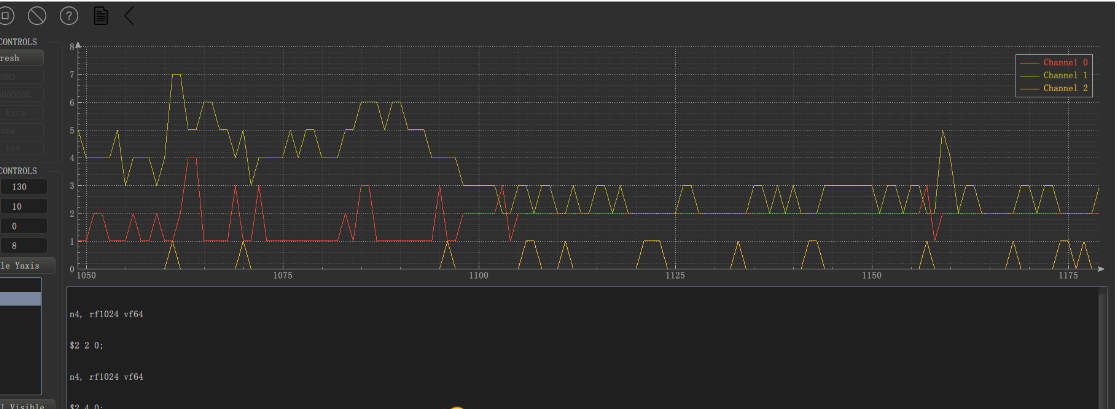

Функция кривой диаграммы, проверить для пересылки данных на отображение кривой диаграммы
Функция пополнения данных требует установки формата пополнения данных, обычно требуется файл в формате TXT или CSV -формат.
демо -журнал
Chn Identifier Flg DLC D0...1...2...3...4...5...6..D7 Time Dir
1 00000116 8 A1 00 00 00 00 00 00 00 31066.395190 R
1 00000216 FB 8 01 11 11 11 11 11 11 11 31066.571780 R
1 00000154 8 8D 00 1C 70 00 00 0D 00 31067.082570 R
1 00000254 FB 8 8D 00 00 00 00 00 00 00 31067.327670 R
1 00000154 8 81 00 00 00 00 00 00 00 31067.327970 R
1 00000254 FB 8 81 00 00 00 00 00 00 00 31067.329070 R
1 00000154 8 07 84 AB 76 F0 75 D0 C8 31067.329330 R
1 00000154 8 0F 10 26 4D E8 80 CF CD 31067.330650 R
1 00000154 8 17 DA 50 B0 5A 6F 30 3C 31067.332660 R
1 00000154 8 1F F1 C2 30 E8 0D F6 F0 31067.334650 R
1 00000154 8 27 90 58 FA 50 98 D2 D0 31067.336650 R
1 00000154 8 2F F0 5E A9 58 90 10 0D 31067.338670 R
1 00000154 8 37 FB F0 A6 6D 6D B0 25 31067.340690 R
1 00000154 8 3F 11 EA 00 DE AE 11 A0 31067.342670 R
1 00000154 8 47 46 1E 53 A0 7E 1F A8 31067.344650 R
1 00000154 8 4F 80 82 FF 91 D0 75 88 31067.346660 R
1 00000154 8 57 CA A0 2E 15 DD A0 D1 31067.348650 R
1 00000154 8 5F F1 DD B0 B4 FA 61 20 31067.350650 R
1 00000154 8 67 30 C9 D9 50 D8 C1 E7 31067.352650 R
1 00000154 8 6F 50 95 79 1B D0 A6 9A 31067.354640 R
1 00000154 8 77 91 90 4A CD 9F 70 F5 31067.356650 R
1 00000154 8 7F 89 FE 40 A0 D5 56 60 31067.358660 R
1 00000154 8 07 0A 39 FE 50 0B 0A 01 31067.360650 R
1 00000154 8 0F E0 58 DA 8F 60 7F C7 31067.362660 R
1 00000154 8 17 E1 50 80 27 E7 D0 7F 31067.364660 R
1 00000154 8 1F 0C 3E 40 64 F1 3A C0 31067.366660 R
1 00000154 8 27 19 55 F5 D0 9C 5A BE 31067.368650 R
1 00000154 8 2F A0 5A 79 6A 30 1D 31 31067.370640 R

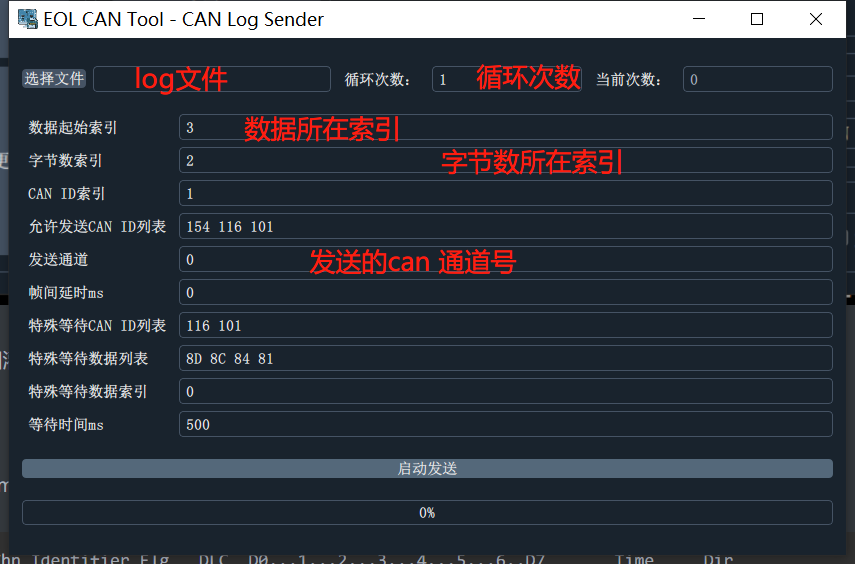

Например, в приведенных выше данных журнала нам необходимо отправить данные CAN ID 0x154 и 0x116, поэтому нам нужно установить:
13

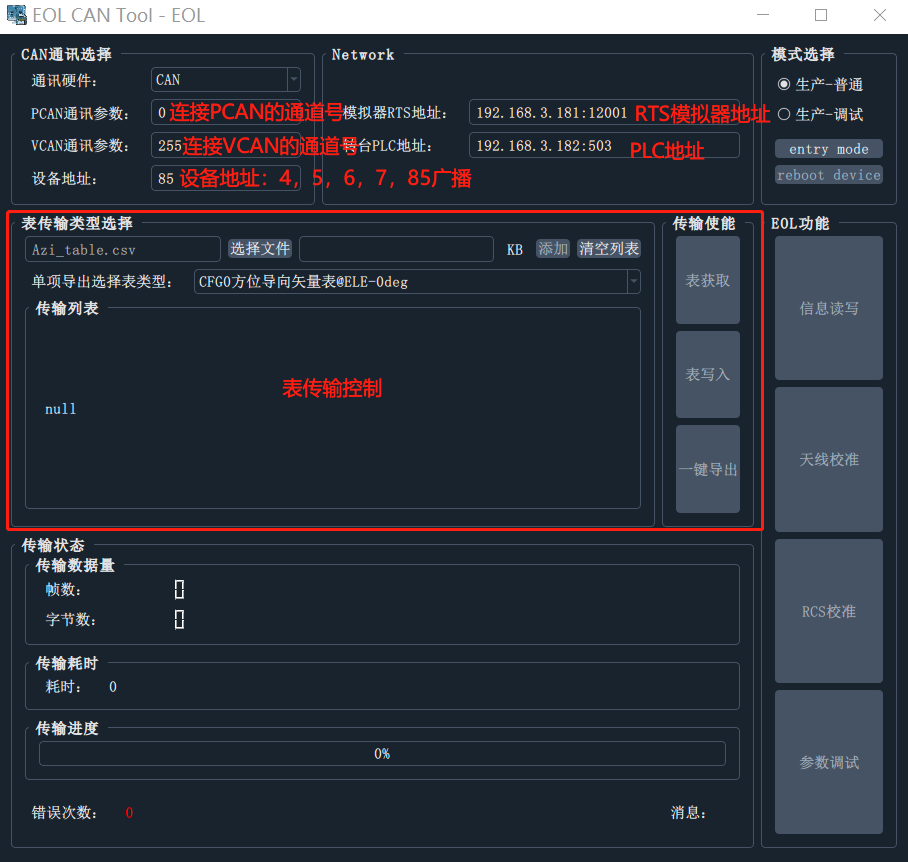

Функции этой страницы:

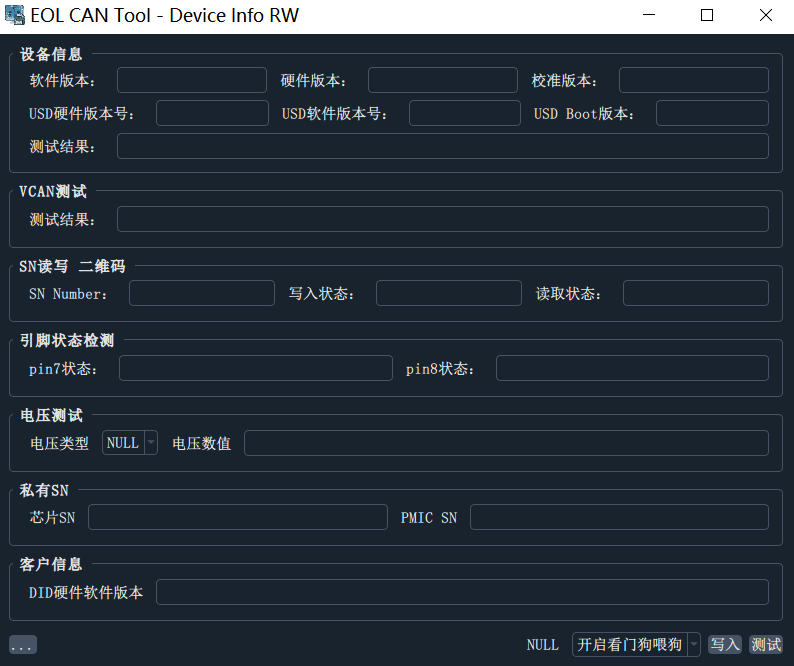

Функции этой страницы:
Функции этой страницы:

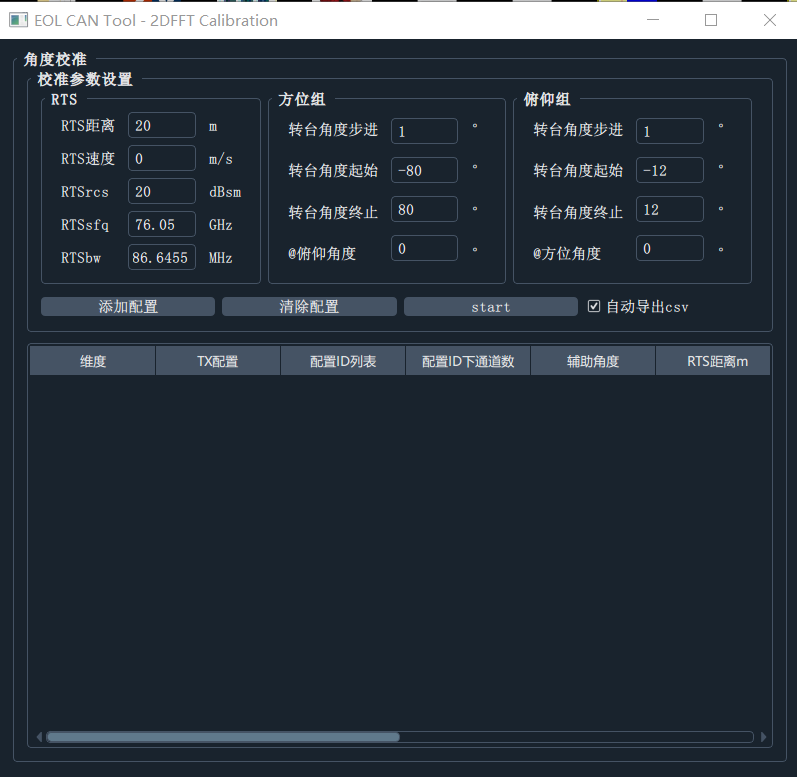

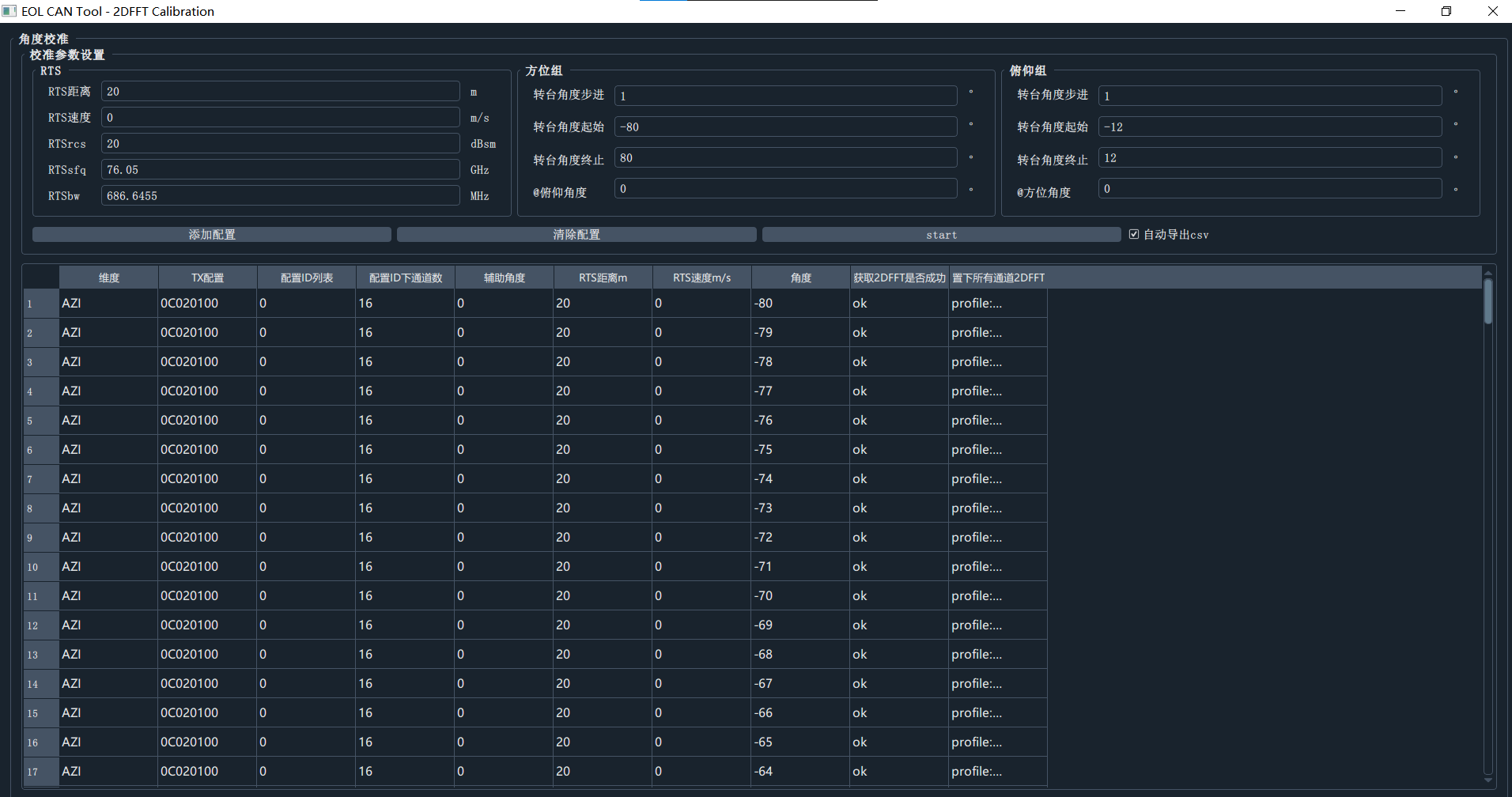

Кнопка «Добавить конфигурацию» является постепенным дополнением. Если вам нужно перенастроить, вам нужно сначала очистить конфигурацию.
Когда необходимы только 2D данных в одном направлении, условия в других направлениях пустые не будут использоваться

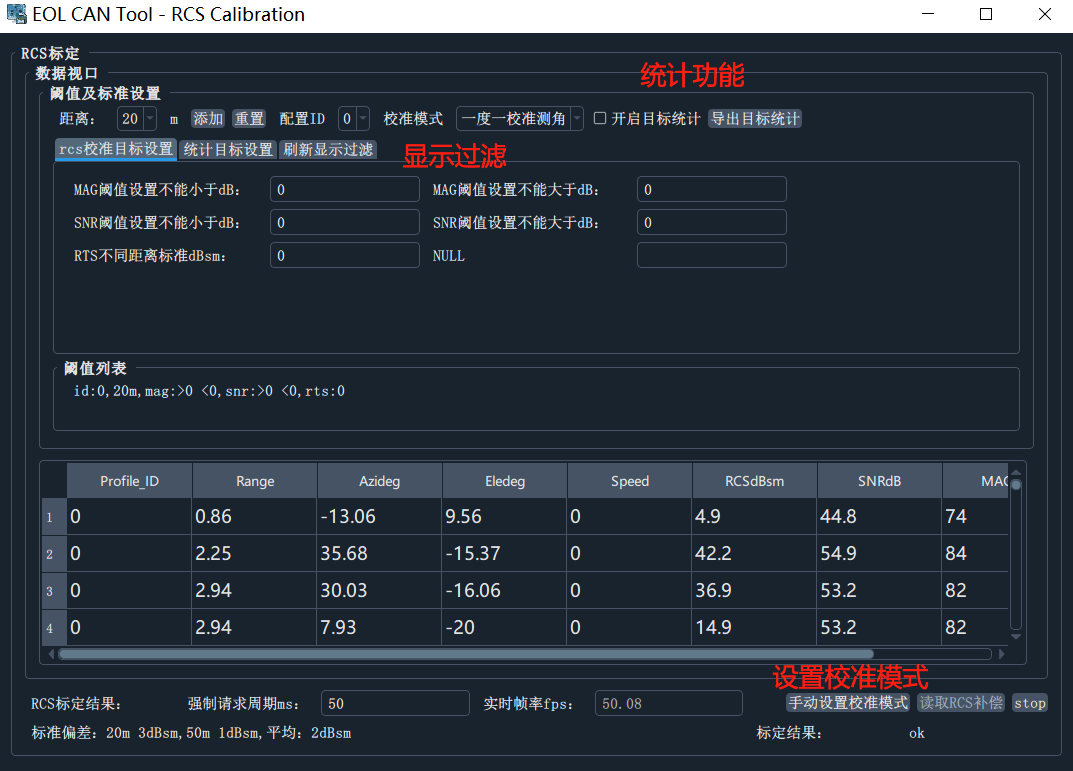

Функции этой страницы:
Обязательное условие: добавьте условие в список порогов, прежде чем вы сможете начать смотреть на цель
TAB поддержки
В настоящее время сетевая отладка предоставляет два сетевых устройства для предоставления функций отладки: RTS, PLC

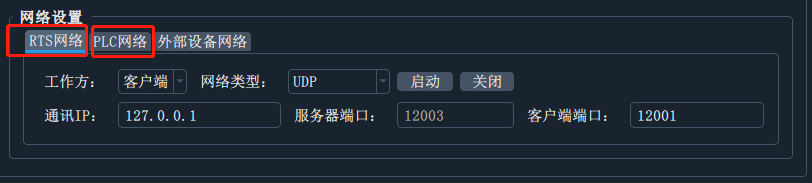

RTS использует UDP Communication, которая различает порты для отправки и принимающих , поэтому в клиентской сети, то есть сеть ПК, необходимо включить два мониторинга для получения сообщений, отправляемых RTS, и один для отправки и управления RTS.
RTS Network требует два порта: порт клиента (порт отправки) и порт сервера (порт приема)
IP -адрес Communication IP установлен на IP -адрес локальной сети машины (на той же подсети, что и RTS)
Установите рабочий режим на客户端

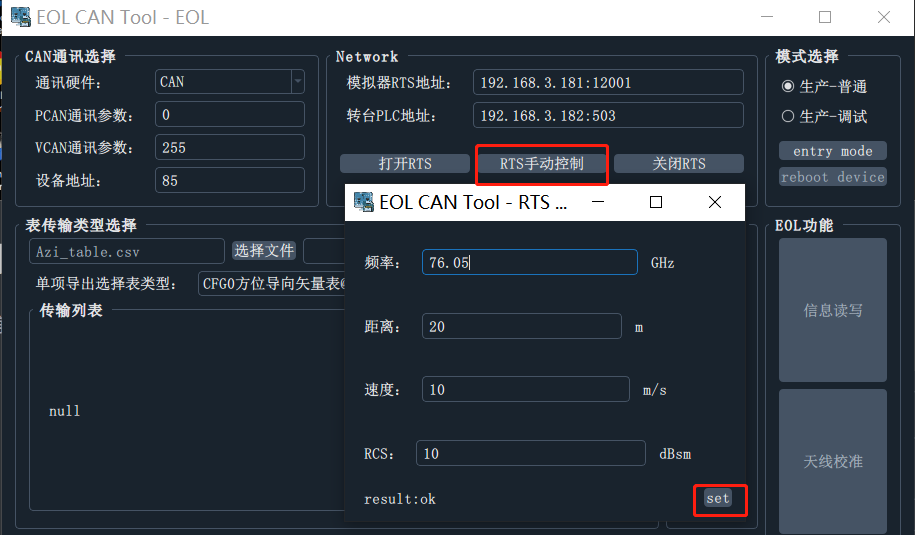

Нажмите кнопку启动, после успеха запуска, вы можете увидеть кнопку управления RTS на странице Debug Anty-> EOL

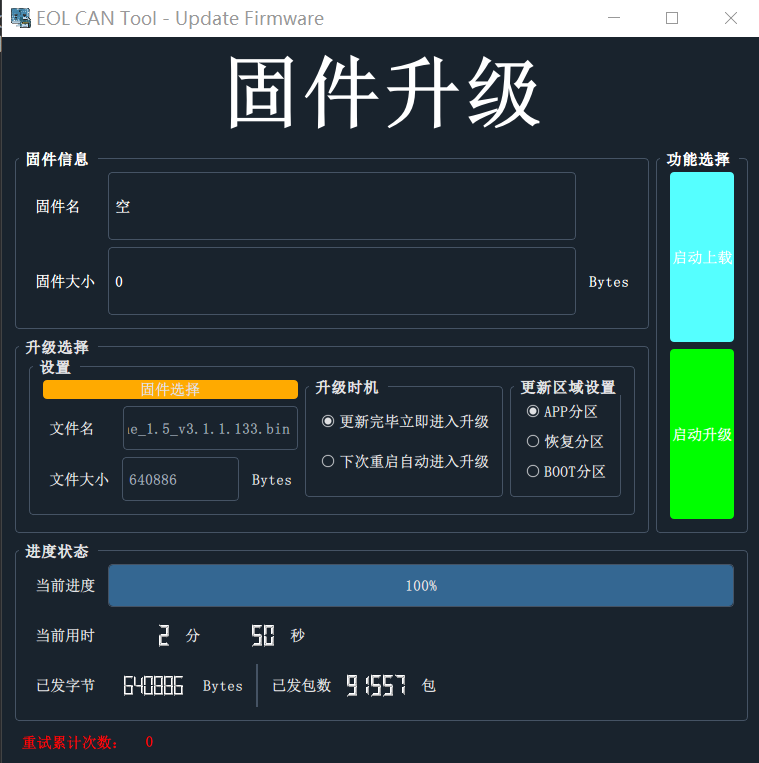

Нажмите на固件选择
Нажмите启动升级и сбросить радар ( можно войти в режим EOL, нажмите, чтобы перезапустить устройство и выполнить мягкий сброс )

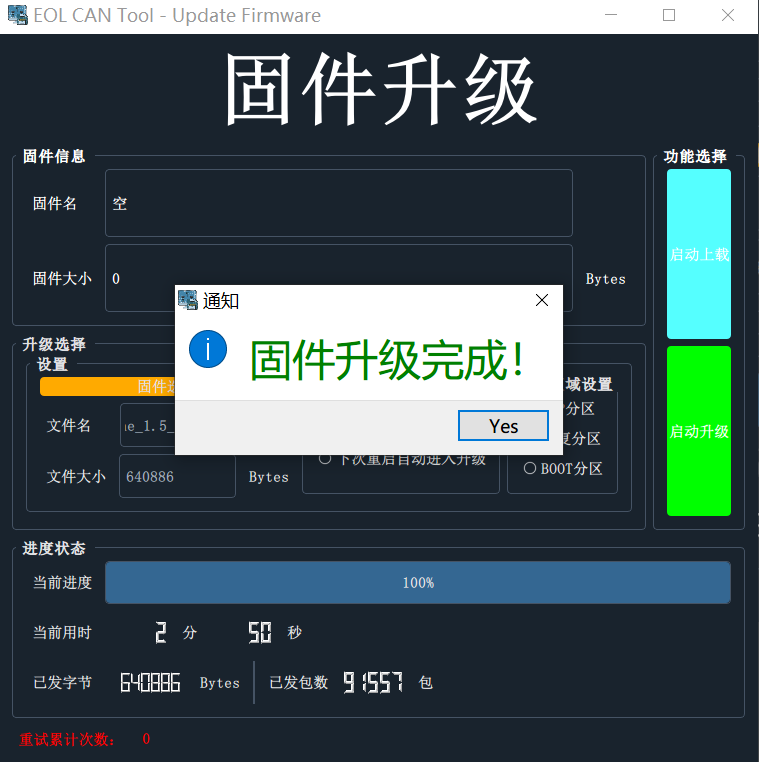

Успешное обновление:
Когда страница будет закрыта во время процесса обновления, инструмент выйдет из процесса обновления

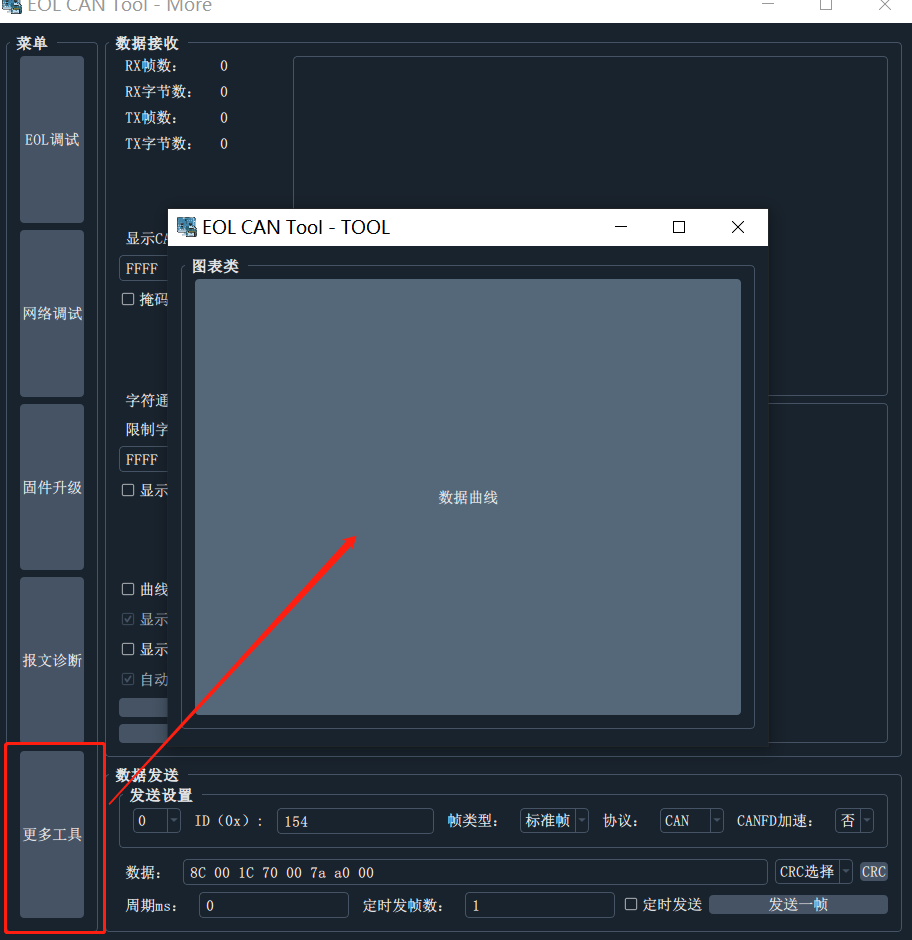

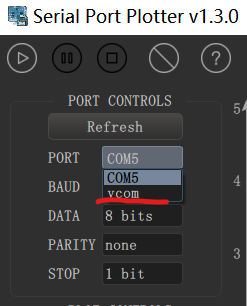

Функция диаграммы кривой входит
Требуемый метод ввода для диаграммы кривой: $ 1 2 3;
$;空格Следующие интерфейсы могут использоваться в коде программы C для реализации чертежа и отображения многоканальных данных:
/**
* @brief 格式化时间
*
* @param t 时间
* @param ch 通道号
* @param size 通道数
*/
void Show_Elapsed_Time ( uint32_t t , uint32_t ch , uint32_t size )
{
static char time_ms [ 64 ] = { 0 };
if ( 1 == size )
{
EMBARC_PRINTF ( "$%u;rn" , t );
}
else
{
if ( ch == 0 )
{
sprintf ( time_ms , "$%u" , t );
}
else
{
sprintf ( time_ms + strlen ( time_ms ), " %u" , t );
if ( ch == size - 1 )
{
sprintf ( time_ms + strlen ( time_ms ), ";rn" );
EMBARC_PRINTF ( time_ms );
}
}
}
}
/* 使用 */
uint32_t S = RTC_TO_MS ( rtc_count ());
track_read ( bb -> track ); //需要测量的时间，通道0中显示
uint32_t E = RTC_TO_MS ( rtc_count ());
Show_Elapsed_Time ( E - S , 0 , 2 );
S = RTC_TO_MS ( rtc_count ());
xxx (); //需要测量的时间，通道1中显示
E = RTC_TO_MS ( rtc_count ());
Show_Elapsed_Time ( E - S , 1 , 2 );
S = RTC_TO_MS ( rtc_count ());
xxx (); //需要测量的时间，通道2中显示
E = RTC_TO_MS ( rtc_count ());
Show_Elapsed_Time ( E - S , 2 , 3 );
Когда новая версия программного обеспечения будет выпущена, программное обеспечение будет напоминать об обновлении каждый раз, когда оно начинается
QT5.15.2
