Conselho de Desenvolvimento de Pontes Active Dual Active

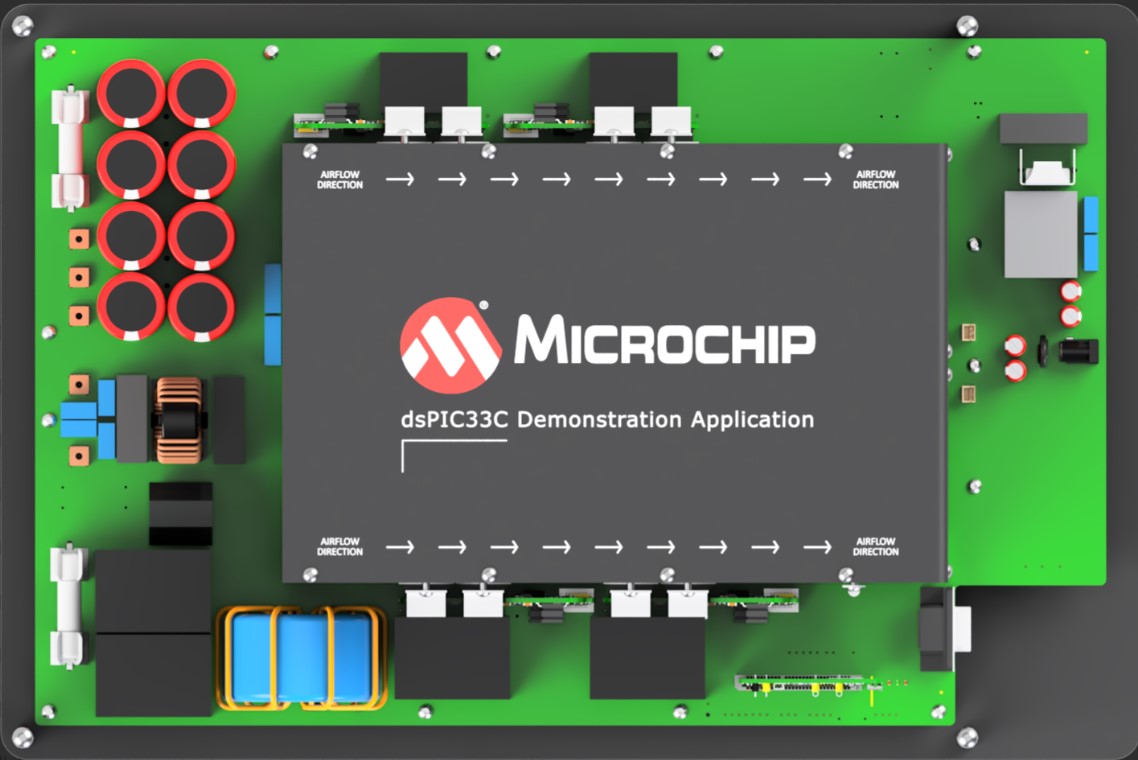

Conselho de Desenvolvimento DAB DSPIC33C
Resumo
Esta solução mostra a implementação de uma demonstração de aplicativos de ponte ativa dupla (DAB), utilizando o dispositivo DSPIC33C do Microchip, com o objetivo principalmente de aplicativos de carregador de bordo automotivo. A plataforma de desenvolvimento de pontes de ponte DC-DC Dual é um quadro de desenvolvimento versátil com componentes bem organizados, incluindo um filtro de entrada, estágio de energia, suprimento auxiliar e um soquete compatível com os mais recentes módulos de plug-in de energia digital do microchip (DP PIMS).
A plataforma foi projetada para lidar com níveis de tensão de até 800 VCC no lado primário e até 900 VCC no lado secundário. Além disso, inclui um soquete para módulos de plug-in dspic33, permitindo que o sistema seja testado com vários controladores. O pinout é compatível com os PIMs DSC DSC DSC DSC, garantindo flexibilidade e facilidade de uso.
Destaques
- Conversor de ponte ativa dupla controlada digitalmente controlada
- Utilização de periféricos DSPIC que permitem a operação de frequência de comutação variando de 65kHz a 300kHz
- Dspic33 Pinated Socket Pinout Pinout compatível com outros DSC DP PIMS.
Documentação relacionada
Documentação do firmware
- Documentação de firmware online deste exemplo de código
Documentação de hardware
- 11kW Aplicação de demonstração DC-DC de ponte dupla de 11kW
- Guia do usuário do conselho de aquisição de tensão isolado
- SIC FET Plug-in Module (SIC FET PIM) Guia do usuário
- Manuais operacionais
Documentação do dispositivo de destino
- DSPIC33CK256MP508 Folha de dados da família
- dspic33ck256mp508 Silício da família Errata e esclarecimento da folha de dados
Verifique sempre as folhas de dados mais recentes nos respectivos sites de produtos:
- DSPIC33CK256MP508 FAMÍLIA
- DSPIC33CH512MP508 FAMÍLIA
Software usado
- GUI do visualizador de tabuleiro de energia
- Mplab® x ide v6.20
- Compilador MPLAB® XC-DSC v3.10
- Configurador de código de microchip v5.5.1
- Ferramenta de design de compensador digital
Hardware usado
- Conselho de Desenvolvimento de Pontes Active Dual Active Bridge DSPIC33C
- Placa de energia
- Placa de aquisição de tensão isolada
- Sic fet pim
Estrutura de diretório
A estrutura do diretório para este projeto está resumida abaixo.
├───dspic33ck-dab.X DAB main project
├───images Images for the Readme
├───power_board_visualizer_xmls Power Board Visualizer Projects
├───pre_compiled_hex_files Pre compiled Hex files for 400V output operation
└───sources Common Sources between both projects
Programação de arquivo hexadecimal usando arquivos Hex disponíveis
Neste exemplo, a ICD4 está sendo usada, mas qualquer um dos depuradores/programadores disponíveis pode ser usado.
- Open mplab x ipe
- Selecione o dispositivo no dp-pim: dspic33ck256mp506
- Conecte o computador ao ICD4 via cabo USB, conecte o ICD4 a cabeçalho de 6 pinos no DP-PIM via cabo RJ11 e RJ11 ao adaptador ICSP.
- Ligue o DPPIM através de um cabo microUSB.
- Clique em Conectar no MPLAB X IPE
- Aguarde o dispositivo se conectar
- Navegue até a pasta pre_compiled_hex_files e selecione o arquivo hexadecimal correto
- Clique em Programa
- Aguarde o programa/verifique a mensagem completa.
- Desconecte o programador do módulo de plug-in de energia digital.
Guia de início rápido
Esta seção o guiará sobre como executar e controlar o aplicativo DAB usando o Visualizador da placa de energia, assim que as conexões elétricas forem feitas.
Configuração de hardware
Consulte o manual operacional para considerações de configuração de hardware DAB e verifique se as seleções de carga e fonte corretas foram feitas. Este readme não inclui a configuração elétrica para a placa de aplicação DAB.
Para ativar a comunicação pode do PC para a placa de aplicativo DAB, é necessário um USB para dongle. Observe que o visualizador da placa de energia é compatível apenas com os dongles de pico do sistema USB Can-FD. Você pode usar um DB9 RS232 diretamente através do cabo para conectar a placa DAB ao pico do dongle.

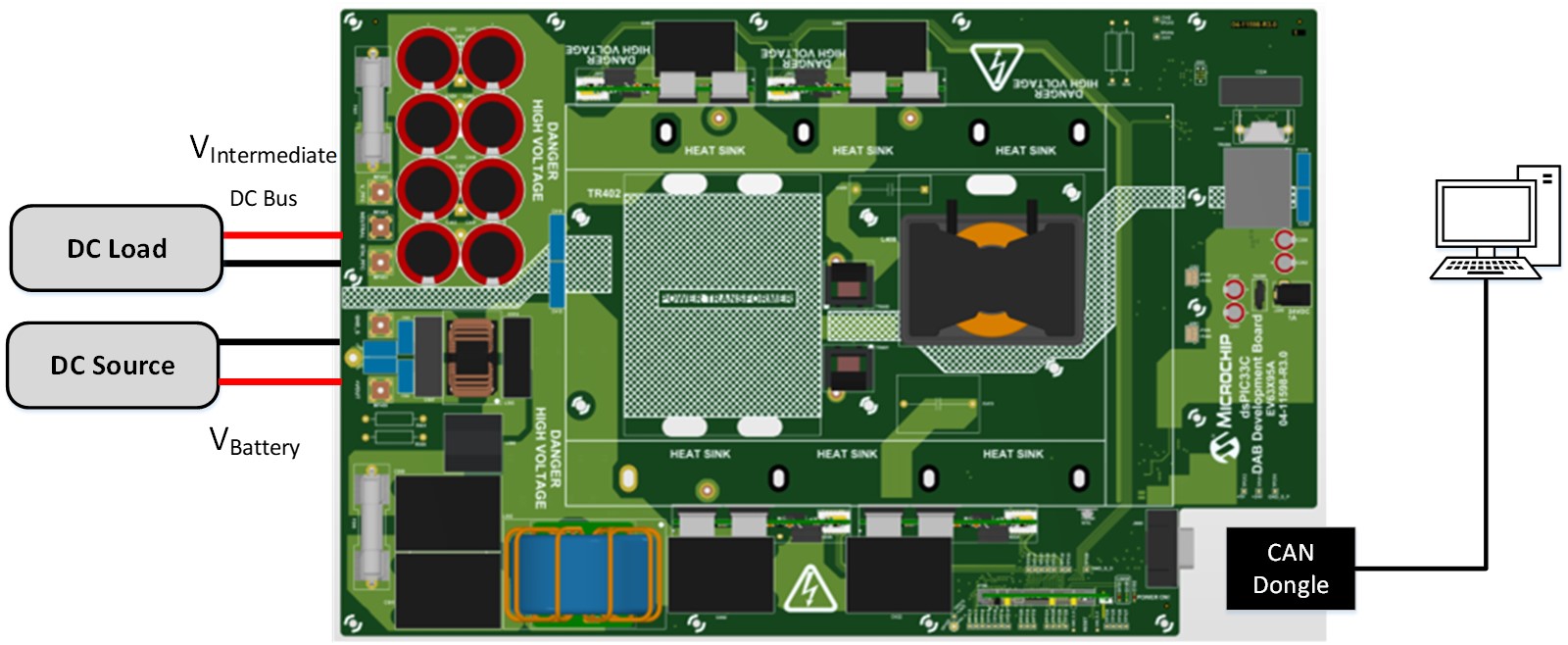

Configuração de hardware do quadro de desenvolvimento DSPIC33C DAB
Powering a bordo através do Visualizador de placa de energia
Pré -requisitos
O software a seguir deve ser instalado no seu PC para controlar/se comunicar entre o visualizador da placa de energia e o DSPIC33CK.
- Visualizador de placa de energia v2
- Sistema de pico drivers USB
Configurando e conectando o visualizador de placa de energia
Depois de concluir a configuração do hardware, vá para a pasta XMLS do Visualizer da placa de alimentação. Abra o projeto apropriado usando o Visualizador de placas de energia. Depois que o projeto estiver aberto, você verá a tela a seguir.

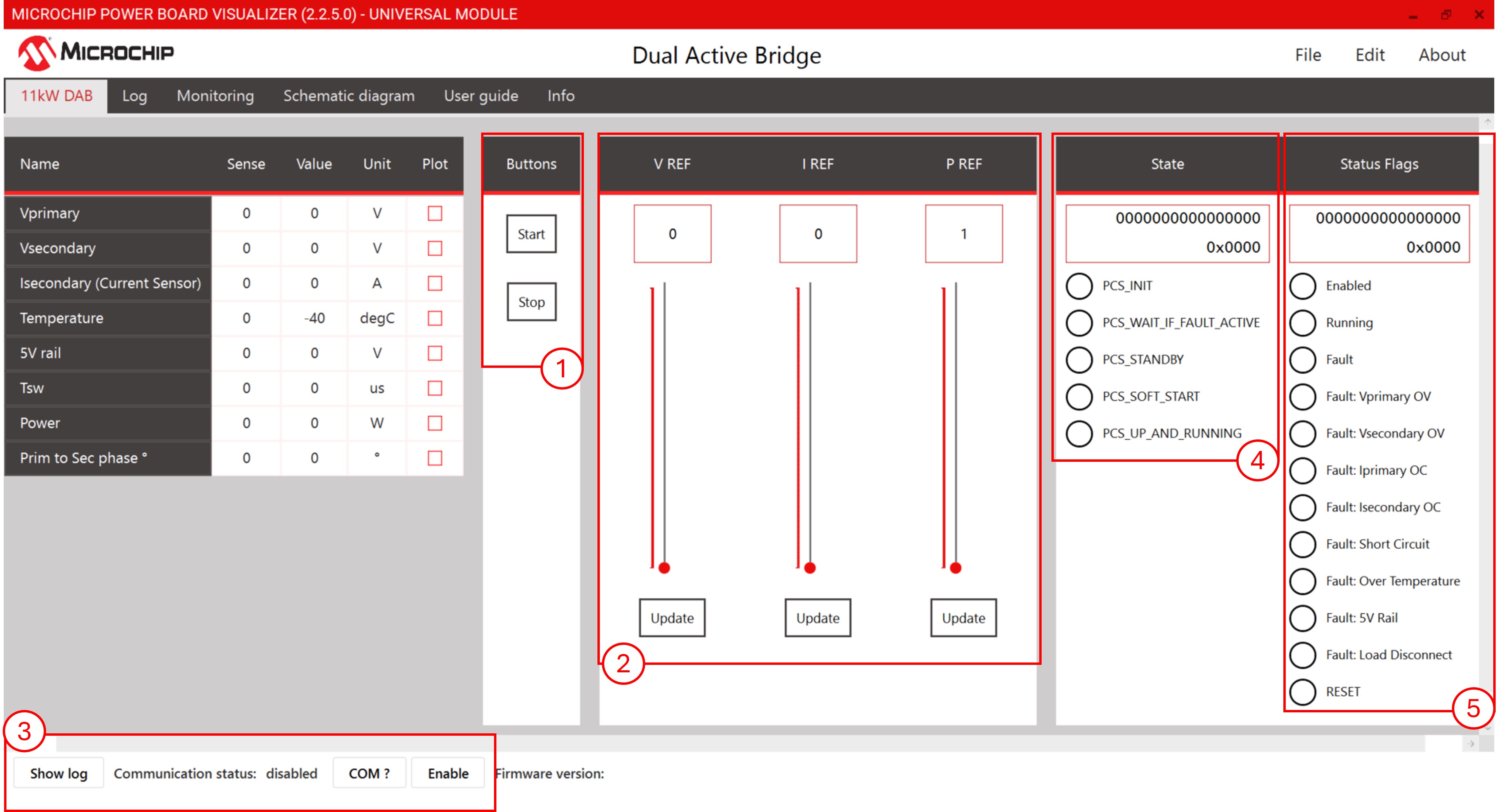

Projeto DAB em execução no Visualizador de Power Board GUI
- Botão Iniciar/Parar
- Este botão alterna e desativam o aplicativo. Cada botão pressiona envia uma mensagem correspondente sobre canfd. Para descrições detalhadas de mensagens, clique na guia Informações.
- Saída de tensão, saída de corrente e controles deslizantes de referência de saída de energia
- Esses controles deslizantes são usados para definir valores de referência para tensão de saída, corrente e potência para o DAB. O menor valor entre eles controlará a saída. Certifique -se de pressionar o botão Definir abaixo do controle deslizante para comunicar o valor de referência ao microcontrolador.
- Status de comando e seletor de com
- O "com?" O botão lista todas as portas de comunicação disponíveis para o PBV. Se os drivers de pico do dongle estiverem instalados e o pico do dongle USB estiver conectado, ele aparecerá como PCAN_USB: FD. Selecione a porta apropriada e clique em Ativar. O Visualizador da placa de energia abrirá a porta de comunicação selecionada.
- Estado do controlador DAB
- Esta seção exibe o estado atual do sistema. Informações detalhadas sobre cada estado e a máquina estadual podem ser encontradas na seção Visão geral do firmware.
- Sinalizadores de status DAB
- Esta seção lista o estado de alto nível do sistema e quaisquer condições de falha que ocorram.
Sequência de ações para poder em
Depois de abrir o projeto de visualizador de placa de energia apropriada, siga estas etapas para iniciar a placa:
- Selecione a porta de comunicação correta e habilite -a.
- Verifique se tudo está configurado corretamente, verificando os dados de status/limpeza e garantindo que o sistema esteja no estado do PCS_STANDBY. Confirme se o modo de operação correto está programado examinando os sinalizadores de status.
- Ajuste a tensão de referência/corrente, se necessário.
- Clique em "Iniciar". O sistema fará a transição rapidamente através de vários estados e, eventualmente, deve chegar ao estado PCS_UP_AND_RUNNING.

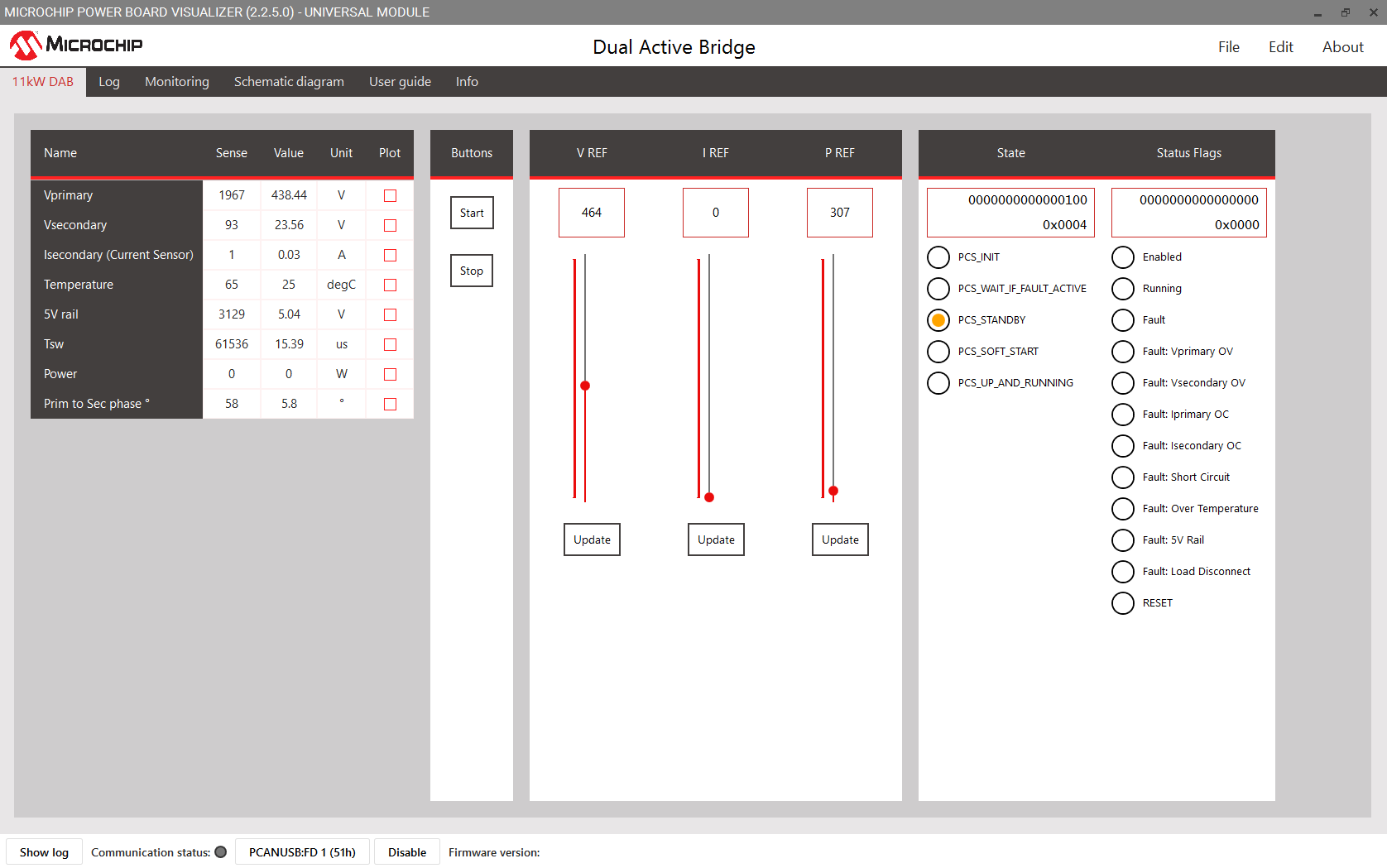

Dab em estado de espera

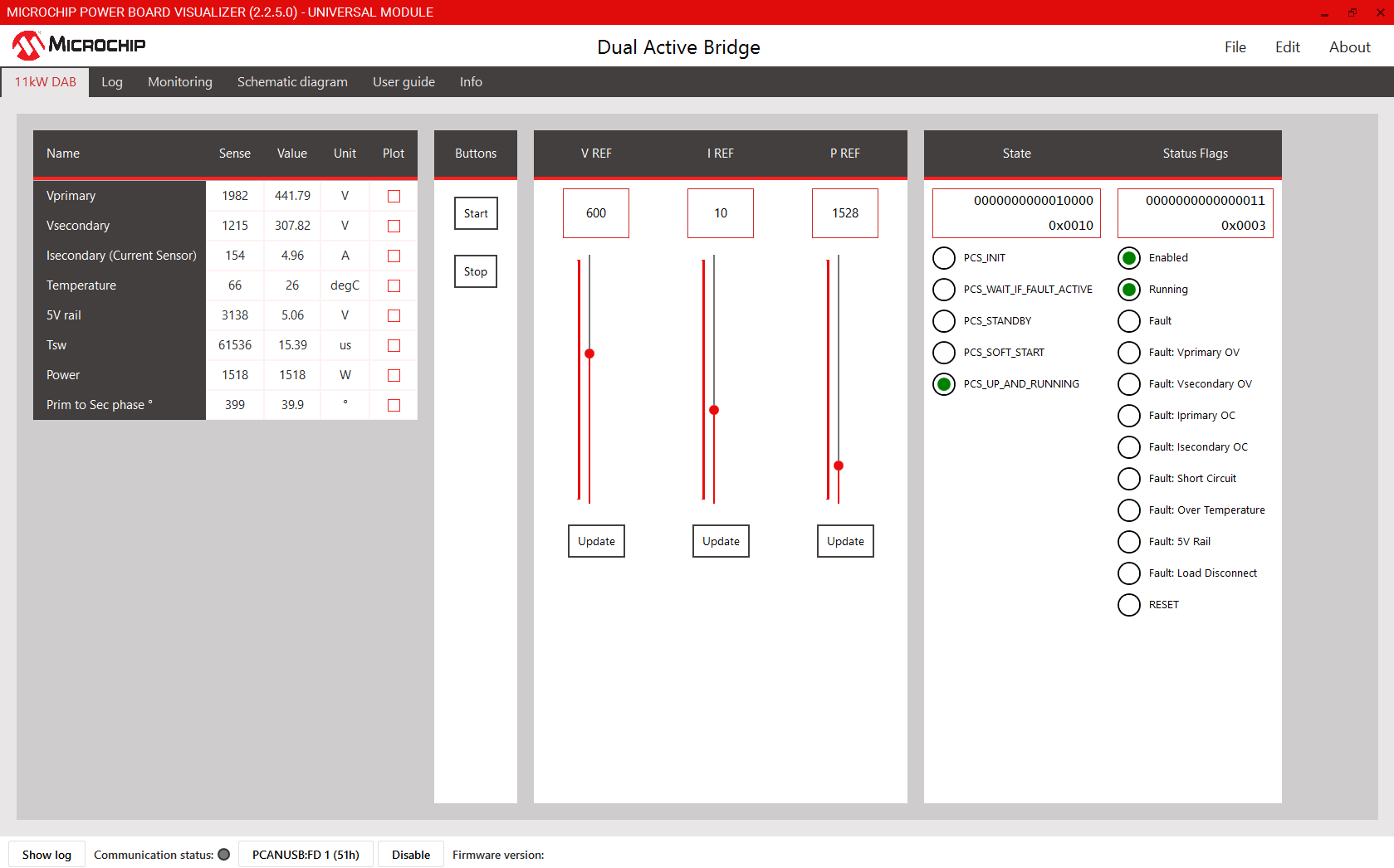

Dab em estado de corrida
