bin graph

二进制图

该程序提供了一种可视化二进制文件不同区域的简单方法。

这些是一些启发该项目的参考文献：

• 克里斯托弗·多姆斯（Christopher Domas） - Re Dynamic Binary可视化的未来（YouTube）。
• Sergey Bratus和Greg Conti -Reverser（YouTube）的航行。
• Aldo Cortesi-用空间填充曲线可视化二进制文件。
• Aldo Cortesi-可视化二进制文件中的熵。

如果您对更专业的方法感兴趣，请查看以下链接：

• Aldo Cortesi的Binvis.io在线工具。
• Mewbak/binary_viewer存储库，其中还包括其他一些链接。
• Wapiflapi/veles存储库，不再维护。

建筑

该程序取决于libpng用于导出图像。从您的软件包管理器中安装它。

 # Arch-based distros
pacman -S libpng

# Gentoo
emerge media-libs/libpng

一旦安装了所有依赖项，请编译程序。

git clone https://github.com/8dcc/bin-graph
cd bin-graph
make

如果要在系统上安装它，请运行以下命令。

sudo make install

用法和模式

有多种不同的图模式确定输入二进制于输出图像中的表示。可以使用程序的help命令找到及其描述的完整模式列表。

bin-graph --help
# Usage:
#   ./bin-graph [OPTION...] INPUT OUTPUT.png
#
# ...

该项目还包括一个bin-graphSection.sh脚本。它使用readelf和grep来查找指定区域的偏移和大小，并将其用作bin-graph的--offset-*参数。该部分名称后的其他选项将传递给bin-graph 。

./bin-graph-section.sh SECTION [OPTION...] INPUT OUTPUT.png
# ...

代码概述

我试图使程序的每个部分尽可能地模块化和独立，以获得更大的可维护性和更容易的扩展。

这是从二进制生成图像的基本过程。

1. 这些论点是解析的，并且Args.c中的必要全局变量被覆盖。这些将从所有来源使用。
2. 使用read_file.c中定义的read_file函数从输入文件中读取数据。
3. 字节的数组被转换为Image结构，该图像结构只是RGB Color结构及其尺寸的数组。程序模式（可能已被--mode参数覆盖）确定使用了哪些image_*函数。这些image_*函数在图像中定义。有关可用模式的更多信息，请参见使用和模式。
4. Image结构通过image2png函数（在Image.C中定义）转换为PNG文件。

屏幕截图

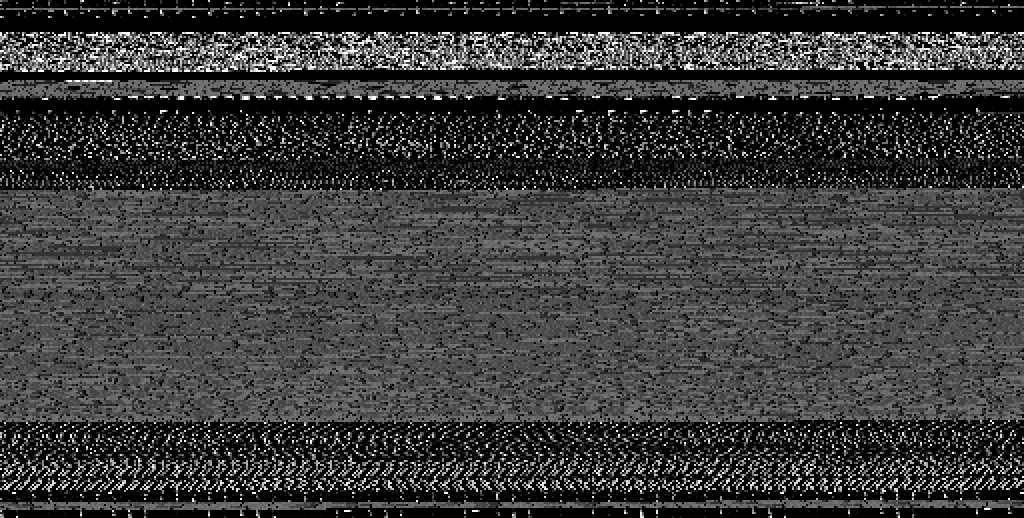

./bin-graph --mode grayscale bin-graph examples/grayscale.png

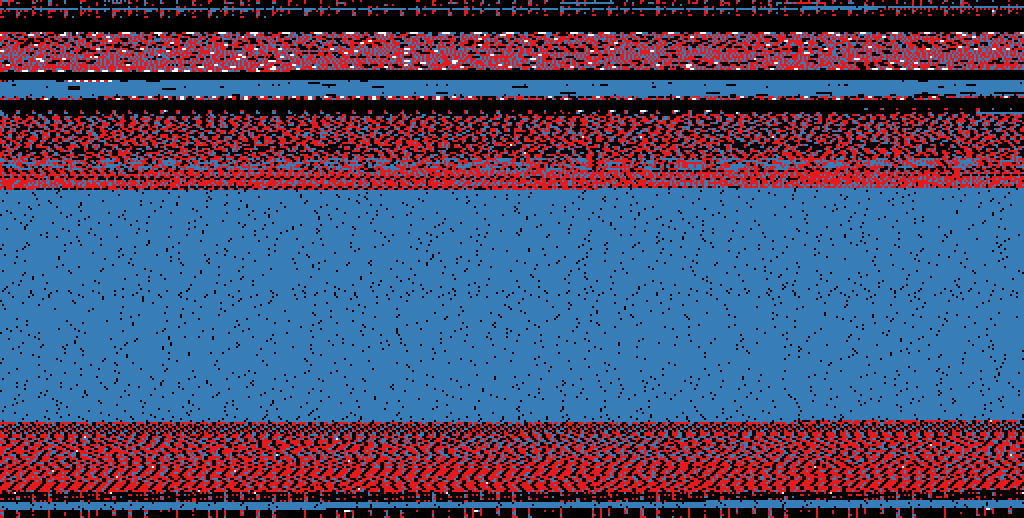

./bin-graph --mode ascii bin-graph examples/ascii.png

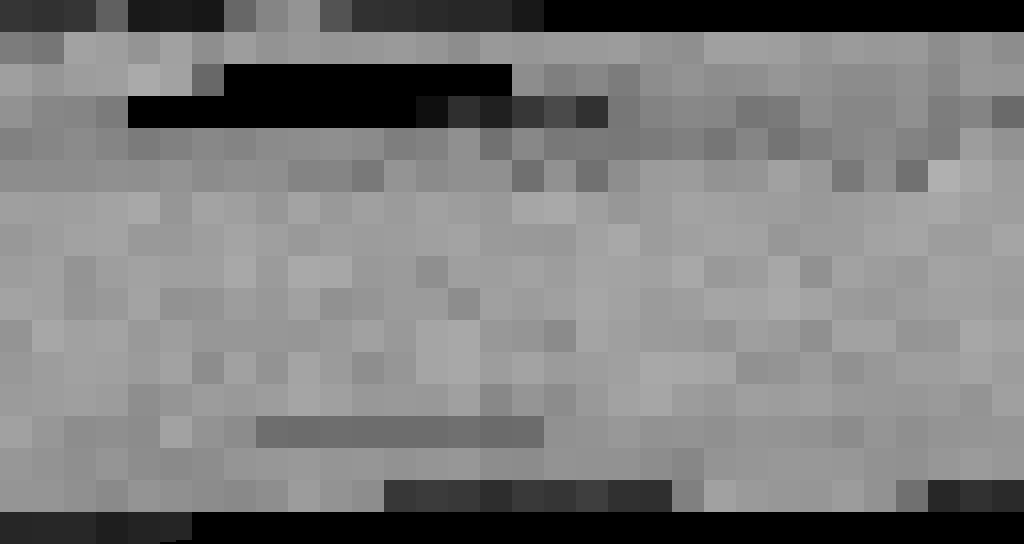

./bin-graph --mode entropy --transform-squares 16 bin-graph examples/entropy-squared.png

 # Only the .text section of the ELF file

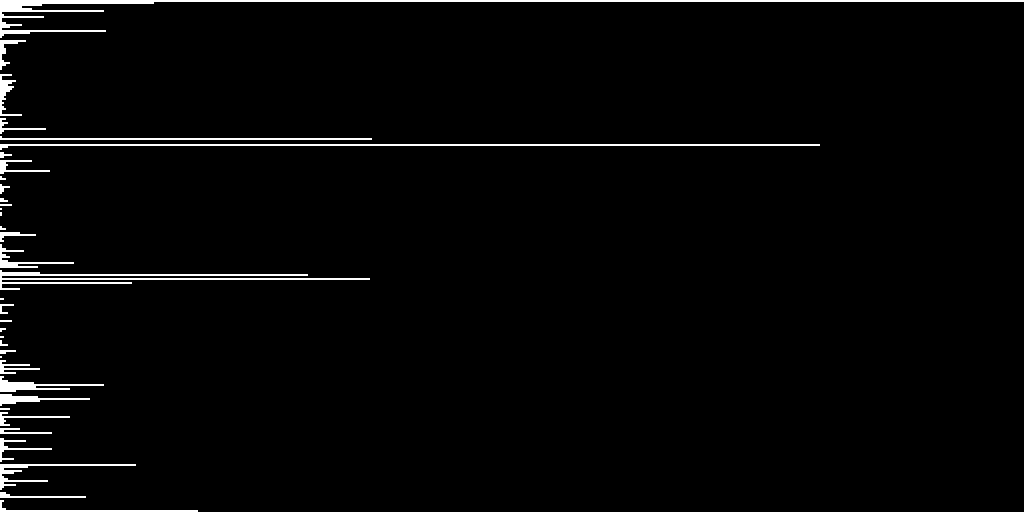

./bin-graph-section.sh .text --mode histogram bin-graph examples/histogram.png

 # Only the .rodata section of the ELF file

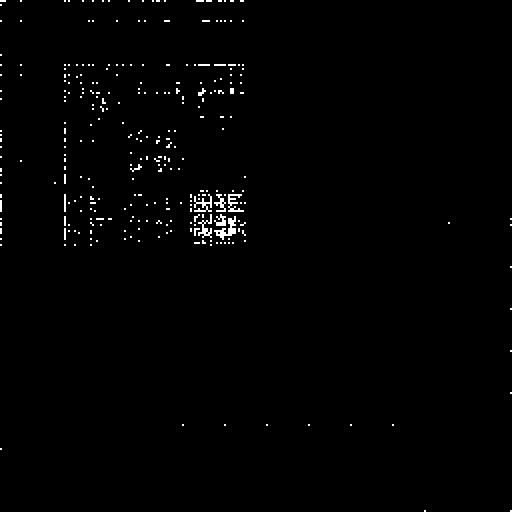

./bin-graph-section.sh .rodata --mode bigrams bin-graph examples/rodata-bigrams.png

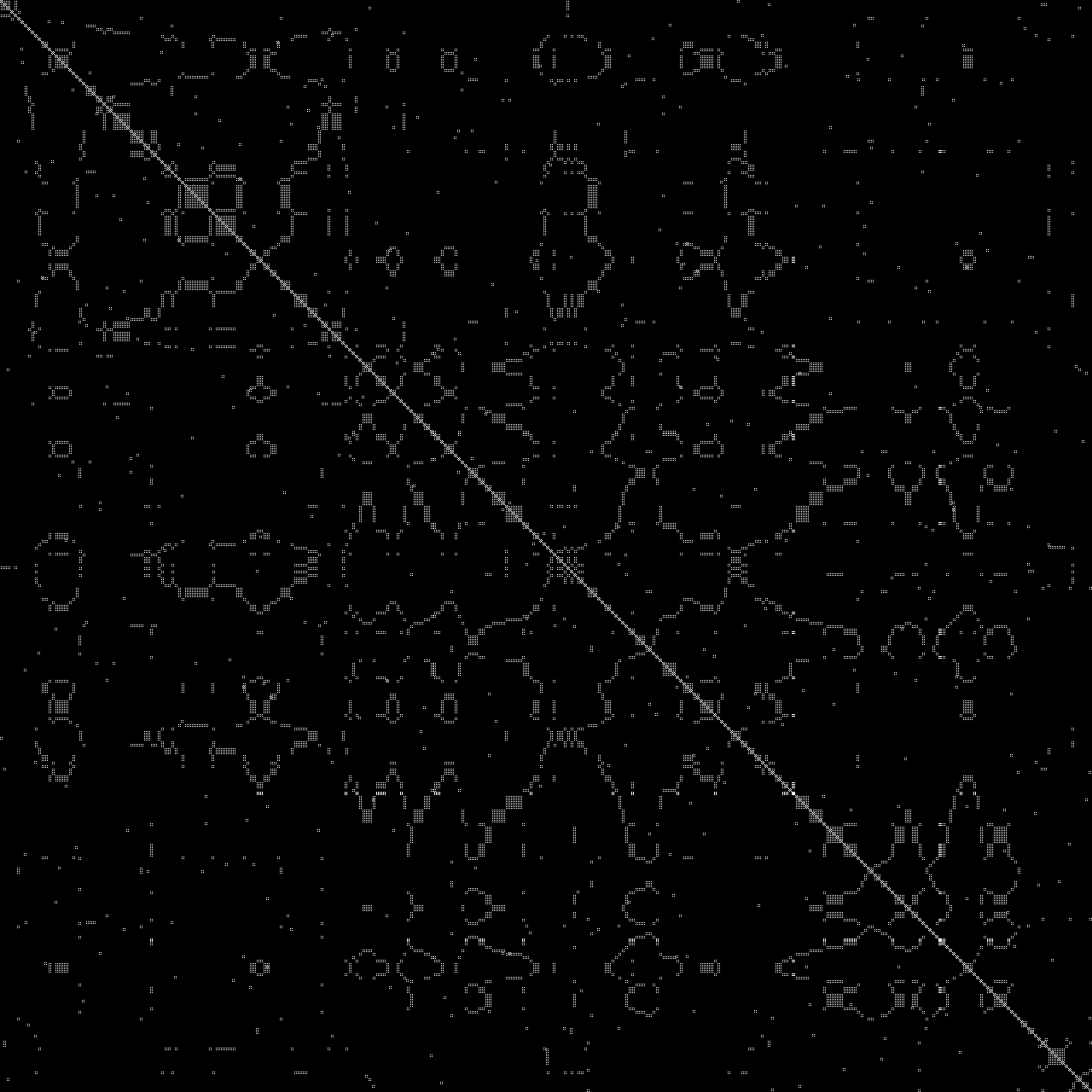

./bin-graph --mode dotplot --zoom 1 --offset-start 5000 --offset-end 5500 input.wav examples/dotplot.png
