ATXMod2
Ревизия 1.0.1a

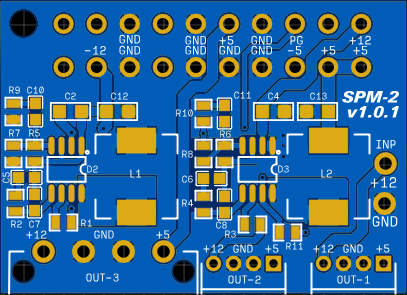

Das Modul frisst aus +12 V und erzeugt Spannungen +5 V, -12 V und optional -5 V.
Entwickelt für die Installation an der Stelle des ATX -Anschlusses oder im Antwortteil des Anschlusses, um den Amateur -Personalcomputersprinter mit Strom zu versorgen.
Das Modul kann in anderen ähnlichen Designs verwendet werden, um beispielsweise die Seen von Orion-Pro und Radio-86RK mit ATX-Anschlüssen auf der Tafel zu versorgen.
Der Strom über Kanal +12V wird durch die verwendete Stromquelle bestimmt. Es wird empfohlen, eine Quelle mit Strom bis zu 3,4a (mit einer Kapazität von 25,50 W) zu verwenden. Strom durch den Kanal -12 V, bis zu 0,5A, auf dem Kanal 5V bis 3a.
Der Ausgangsstrom von -5 V ist auf den gebrauchten Regler und seinen Kühlbereich begrenzt, das ist etwa 280 MAS. Wenn Sie Sprinter im Computer verwenden, müssen Sie keinen Stabilisator D1 installieren, wenn alles, was Sie benötigen, bereits auf dem Sprinter selbst installiert ist.
Die Quelle
Bereitsgeschichte Schemata
Herberer

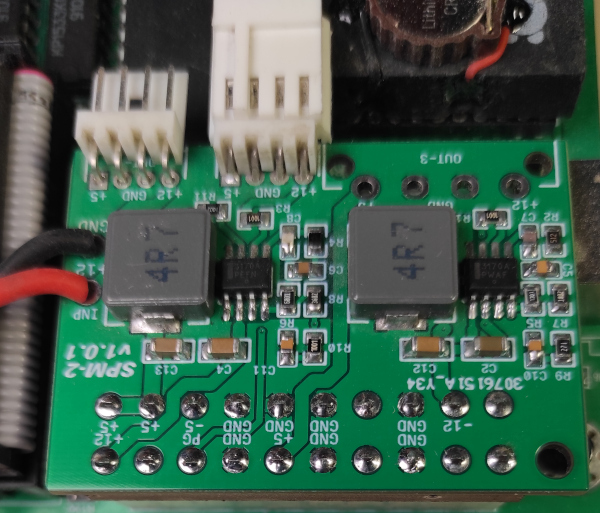

Die aktuelle Version V1.0.1 wird getestet und funktioniert auf Sprinter.
