DC -Adapter für den Omega -Heimcomputer.
Dies ist ein einfacher DC -Adapter für den Omega -Heimcomputer mit den folgenden Funktionen:
Als ich meinen Omega-Heimcomputer mit einem Audioverstärker und einem Floppy-Laufwerk aufrüstete, erkannte ich, dass der Omega-Heimcomputer, egal wie gut die Stromversorgung war, der Omega-Heimcomputer plötzlich zurückgesetzt wurde, wenn es darum ging, dass Probleme bei der Ausführung einiger Vorgänge wie beispielsweise Folgendes ausführten:
Mein Omega-Heimcomputer verwendete den DC-Adapter 1.6B von MSXMALERS! mit einer externen 5 -V -Stromversorgung.
Ich habe den Spitzenstromverbrauch des Omega -Heimcomputers mit etwa 1,7A mit dem Audioverstärker und dem Diskettenlaufwerk gemessen.
Ich habe mehrere +5 -V -Netzteile ohne Erfolg überprüft:
Ich habe einen elektronischen Lasttester (DL24 150W) und einen separaten Multimeter (VC99) verwendet, um die tatsächliche Spannung der Netzteile unter Last zu überprüfen (am Ende des Stromversorgungsanschlusses):
Nach diesen Lasttests und dem beobachteten Spitzenstromverbrauch sollte mindestens das Netzteil von 5 V 8a den Omega -Heimcomputer und seine Upgrades ohne Probleme mit Strom versorgen. Aber es war nicht der Fall.
Also nahm ich an, dass die spezifischen Stromanforderungen des Audioverstärkers und der Diskettenlaufwerk die Probleme (Unterspannung?) Auf der Stromschiene des Omega -Heimcomputers verursachten. Ich beschloss zu testen, ob das Problem mit einem separaten Netzteil für den Audioverstärker/den Floppy und den Omega -Heimcomputer verschwand. Ich habe zwei 5 -V -Netzteile mit einer Gemeinsamkeiten, eine Stromversorgung der Omega und die andere an das Audioverstärker -Board und die Diskette angeschlossen. Und voilà, keine Zurücksetzen mehr.
Am Ende habe ich mich entschlossen, ein kleines Leistungsadapterplatine zu entwerfen, um den Omega -Heimcomputer, den Audioverstärker und den Videokonverter und das Floppy -Laufwerk separate Stromkreise bereitzustellen.
Da es viele billige Bereitstellungen gibt, die Mini-Boards verwenden, die einen Teil der erforderlichen Anforderungen ermöglichen, habe ich gerade ein "Franken-Board" -Abibalisierung anderer Boards gebaut, um das endgültige Ziel zu erreichen. Der Omega DC -Adapter wurde geboren.
Der Omega DC -Adapter ist eine kleine Stromversorgung, die dem Omega -Heimcomputer geschützt und reguliert wird. Es unterstützt die Verbindung eines externen Gleichstromversorgung und eines Stromschalters, um die Stromversorgung des Computers zu steuern.
Der Omega DC -Adapter bietet 3 unabhängige Stromkreise:
Das Omega DC-Adapter-PCB ist ein 2-Schicht-Design, das eine Reihe von Mini-Boards in der Lage ist:
Es gibt auch:
Die Mini -Boards werden direkt an den Omega -DC -Adapter -Leiterplatten mit Pin -Headern gelötet.
Die Leistungsschaltungen Nr. 2 und Nr. 3 können bei Wunsch zusammengeführt werden, indem nur J5 und U3 (oder J3 und U4) besiedelt und den Jumper JP3 geschlossen werden. Andernfalls sollte Jumper JP3 immer offen sein.
Es wird empfohlen, immer alle Boards zu testen, bevor sie zusammengestellt werden, um zu überprüfen, ob sie sich nach ihren Spezifikationen verhalten.

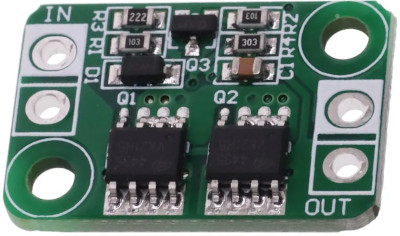

Diese Karte bietet den Umkehrpolaritätsschutz für den Omega-DC-Adapter und basiert auf dem 4435 p-MOSFET.
Es kann bis zu 30 V 4a funktionieren und fügt aufgrund seiner sehr niedrigen RDS (ON) von 20 MOHM einen minimalen Spannungsabfall hinzu. Die Board arbeitet an der externen Stromversorgungsspannung, die gemäß den Omega -DC -Adapter -Designspezifikationen zwischen +6,5 V und +24 V liegen muss, weshalb der Spannungsabfall in diesem Fall unwichtig ist.

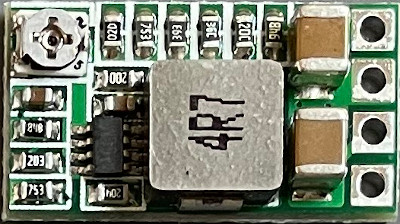

Die Mini-Step-Down-Boards basieren auf dem hocheffizienten Synchron-Swit-Down-Switch-Modus-Wandler von MP2315.
Dieser integrierte Schaltkreis liefert thermische Herunterfahren bei 150 ° C und verfügt über einen Pro-Cycle-Strombegrenzungsschutz, der den Strom auf eine 5,5A typischerweise begrenzt. Die Mini-Step-Down-Karte unterstützt Eingangsspannungen von 4,5 V bis 24 V, aber für den Omega-DC-Adapter werden nur 6,5 V bis 24 V aufgrund des erforderlichen 5-V-Ausgangs unterstützt. Die maximale Effizienz beträgt etwa 97%, wenn eine Eingangsspannung von 6,5 V verwendet wird. Bei der Verwendung einer 12 -V -Eingangsspannungseffizienz bleibt rund 94%. Das Board kann eine 2,1A -Belastung mit Spitzen von 3a aufrechterhalten.
Es stehen zwei verschiedene Optionen zur Verfügung, um die Karte für 5 -V -Ausgabe zu konfigurieren:
Option 1 liefert die native 5 -V -Spannung der Platine, die möglicherweise etwa 5 V mit einem Fehlerrand beträgt (es kann 4,9 V, 5,0 V oder 5,1 V betragen, wenn die Karte in Ordnung ist).
Option 2 konfiguriert die Platine mit der ausgewählten Spannung, die aufgrund des Randes des Trimpots schwer zu erreichen ist. Das Berühren des Trimpots kann die Ausgangsspannung der Platine aus versehentlich in eine unerwünschte Spannung ändern (dies kann im Bereich von 5,4 V auf 5,5 V besonders gefährlich sein, da der Überspannungsschutz dort keinen Schutz bietet).
Es wird daher empfohlen, Option Nr. 1 mit einer Platine zu verwenden, die 5,0 V oder 5.1 V anbietet.

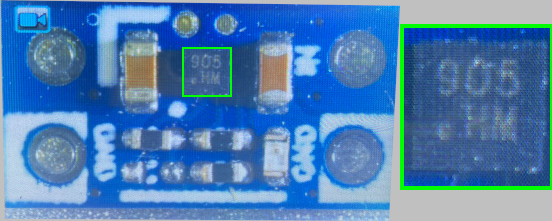

Über den Spannungsschutz wird durch ein dediziertes Mini -Board (wirklich mini!) Mit einem unbekannten IC mit SMD -Markierung 905HM erreicht.
Die Platine senkt die Leistung und schaltet eine rote LED ein, wenn mehr als 5,5 V auf der Eingangsseite der Platine erkannt werden. Es reduziert auch die Leistung, wenn weniger als ~ 3 V erkannt werden. Die Überspannungsschutzscheibe unterstützt Eingangsspannungen bis zu 30 V. Daher ist sie auf der sicheren Seite, auch wenn die Schritt -Down -Board (die sich vor ihm befindet) einen kurzen verursacht. Das Board kann eine 2,5 -A -Ladung mit 5A -Spitzen aufrechterhalten, sodass sie wieder innerhalb der 2,1A -Last und 3A -Spitze des Schritt -Down -Boards liegt.

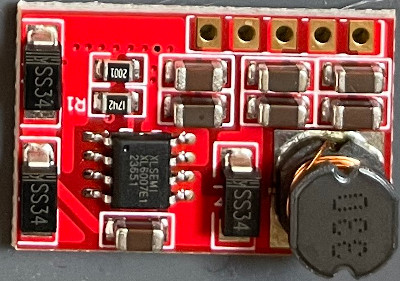

Das Step -Up -Board wandelt die 5 V aus der Startplatine bei J9 in +12 V und -12 V um, die dann an den Kartuschenschlitzanschlüssen und dem FMPAC -Stromanschluss verwendet werden.
Die Karte unterstützt Eingangsspannungen von 3,3 V bis 11 V, innerhalb der Ränder der Überspannungsschutzausschreibung, die die Eingangsspannung liefert. Auf der aktuellen Seite unterstützt die Platine einen Peak 1,8a auf der Eingabe und bietet nur maximal 700 mA für die +12 V und 150 mA für den -12 V.
Die Kartuschenschlitzanschlüsse sind durch 50 mA -Sicherungen geschützt, um den max. 50 mA für alle Slots -MSX -Spezifikation einzuhalten.
Befolgen Sie diese Anweisungen für die Erstellung, um das Omega DC -Adapter -Board zusammenzustellen.
