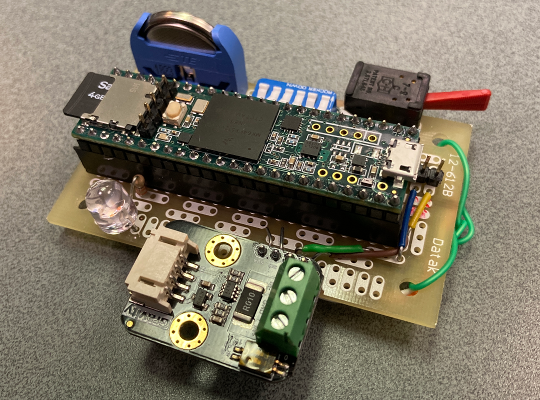

PowerDataLogger

Strom-/Spannungsdatalogger

Open Source -Datenprotokoll für Spannung und Strom mit teensy 3.5 Mikrocontroller

Liest aktuell und/oder spannung und zeichnet Daten auf der SD -Karte auf
Basierend auf dem basierten Vorstand von DFROBOT INA219
Unterstützt die Spannung von 0 bis 26 V und Strom für -8 bis +8 a (bidirektional)
Abtastfrequenz der Aufnahmen von 5 bis 1000 Hz einstellbar
Abtastpuffergröße von entweder 2.000 oder 20.000 Messungen
Datum und Uhrzeit der Aufnahme werden mit Teensy RTC gespeichert
Optionale Nullphasenfilterung der Daten

Materialversorgungsrechnung:

Teensy 3.5 https://www.pjrc.com/store/teensy35.html
DFROBOT INA219 Vorstand: https://www.dfrobot.com/product-1827.html
Protoboard (Überschuss)
6-ROW DIPSWITCH
Toggle -Schalter (Überschuss)
Common Anode Bicolor LED https://www.digikey.ca/en/products/detail/lumex-opto-components-inc/ssl-lx3059igw-ca/
2x24 weiblich 0,1 "Header (1x4 optional für den Sensor)
2x24 + 1x2 + 1x5 männlich 0,1 "Header
Münzzellhalter https://www.digikey.ca/en/products/detail/te-connectivity-amp-connectors/1775485-2/5272886
CR2032 Batterie https://www.digikey.ca/en/products/detail/panasonic-bsg/cr2032/31939
