PYARCH

生成Python软件包的动态类​​图的工具，以促进其开发和维护。

动机：

• 学习新软件包的结构时，认知负载的减少。
• 使用模块间依赖性静态分析来识别体系结构的瓶颈。

演示

• Sklearn
• Superduperdb
• 理性
• Fastapi

github动作

PYARCH可以作为GitHub工作流程的一部分执行。

输入

属性	描述	必需的	默认
input	包装源代码的目录	真的
output	目录保存生成的HTML文件	错误的	.pyarch/output
title	自定义HTML标题	错误的	Python package architecture
header	自定义HTML标头	错误的	Python package architecture
footer	自定义HTML页脚	错误的	<p style="font-size:15px">Built with ❤️ by <a href="https://www.dkisler.com" target=_blank>Dmitry Kisler - dkisler.com</a></p>

输出

• output ：生成的HTML文件的路径。

示例：包装架构图的部署到GitHub页面

以下github工作流程可用于生成软件包架构图并使用github页面发布。

 name : " Pyarch Pages "

on :
  workflow_dispatch :

permissions :
  contents : read
  pages : write
  id-token : write

concurrency :
  group : " pages "
  cancel-in-progress : false

jobs :
  pyarch-pages :
    runs-on : ubuntu-20.04
    steps :
      # assumption: the workflow is running in the python package repo
      - uses : actions/checkout@v3
        with :
          fetch-depth : 0

      - name : Generate HTML
        uses : kislerdm/[email protected]
        with :
          # Change to the path with the package's source files
          input : src
          title : " Architecture of my package "
          header : " Architecture of my package "
          output : public

      - name : Setup Pages
        uses : actions/configure-pages@v3
      - name : Upload artifact
        uses : actions/upload-pages-artifact@v2
        with :
          path : ' public '
      - name : Deploy to GitHub Pages
        id : deployment
        uses : actions/deploy-pages@v2

独立

如何安装

先决条件：

• python> = 3.8

步骤

1. 下载Python脚本的最新版本
2. 将其移至bin目录/usr/local/bin
3. 运行脚本以验证版本：

 pyarch --version

请注意，将需要Sudo许可。另外，可以在没有step 2情况下执行脚本：

 python3 pyarch --version

演示

需要注意卷发。

 sudo curl -SLo /usr/local/bin/pyarch https://github.com/kislerdm/pyarch/releases/download/v0.0.1/pyarch &&
pyarch --version

输出：

 version: 0.0.1

如何使用

先决条件：

• 皮层
• PYARCH

按照Sklearn的动态体系结构图生成网页的步骤：

1. 创建一个干净的目录

 mkdir sklearn-diagram && cd sklearn-diagram

2. 从Github到本地存储库的Clone Sklearn：

 git clone [email protected]:scikit-learn/scikit-learn.git code

3. 使用pyreverse生成包装架构图作为UML

 pyreverse -Akmy -o puml -d . --ignore=test,tests code/sklearn

4. 使用动态图生成网页：

 pyarch -i . -o . -v --title="sklearn architecture" --header="sklearn architecture"

目录预计将具有以下结构：

 .
├── code
├── classes.puml
├── packages.puml
└── index.html

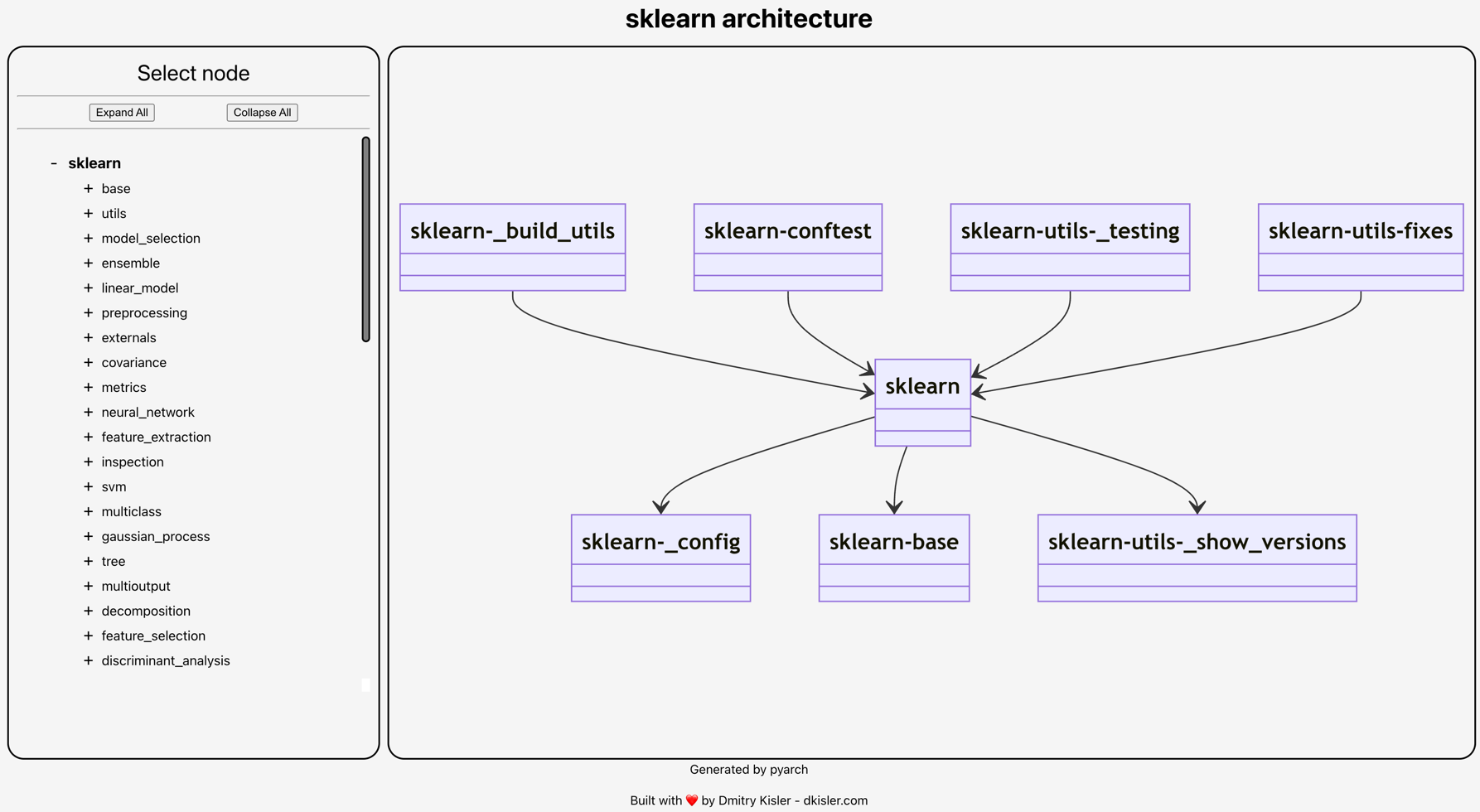

使用Web-browser打开index.html ：

分配和贡献

该项目是根据麻省理工学院许可证分发的 - 随时随意使用它。

请打开GitHub问题和/或PR，并提供更改建议进行协作。
