ha energy overview card

Cartão de visão geral de energia por @sese-schneider

Um cartão simples que exibe detalhes de uso de energia de uma ou várias entidades.

Características:

• Quantidade variável de entidades de monitoramento
• Tensão, corrente, potência, frequência e exibição do fator de potência
• Unidade automática de detecção e pedidos de medição
• Nomes ajustáveis, cores, etiquetas e ícones
• Animações dinâmicas configuráveis se adaptando ao uso de energia

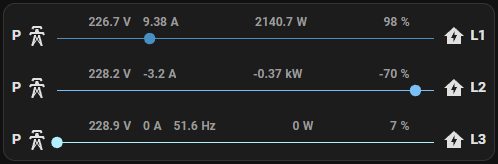

Exemplo de monitoramento de energia trifásico:

Configuração

Uma interface gráfica do usuário (GUI) para configurar a placa está disponível.

Após a instalação, basta pressionar "Adicionar cartão", pesquisar "Visão geral da energia" e adicione o cartão. Agora você pode iniciar a configuração através da GUI.

A configuração direta via YAML também está disponível. Para detalhes, veja abaixo.

Opções

Nome	Tipo	Exigência	Descrição	Padrão
tipo	corda	Obrigatório	custom:energy-overview-card
entidades	Variedade	Obrigatório	Lista de entidades de energia (veja abaixo)
animação	AnimationConfig	Opcional	Configuração da animação (veja abaixo)
ordem_by	corda	Opcional	Nome do valor de qual classificar todas as entidades. As opções são: power , voltage , current , frequency e power_factor	Sem classificação
título	corda	Opcional	Título do cartão

Powerentity

Nome	Tipo	Exigência	Descrição	Padrão
poder	entidade estatal	Obrigatório	Entidade estatal para poder
tensão	entidade estatal	Opcional	Entidade estatal para tensão
atual	entidade estatal	Opcional	Entidade estatal para atual
freqüência	entidade estatal	Opcional	Entidade estatal para frequência
Power_Factor	entidade estatal	Opcional	Entidade estatal para Power_factor
nome	corda	Opcional	Etiqueta de nome
icon_leading	corda	Opcional	Ícone de MD principal	mdi:transmission-tower
icon_trailing	corda	Opcional	Ícone de MD à direita	mdi:home-lightning-bolt
LABEL_LEADING	corda	Opcional	Rótulo principal
Label_trailing	corda	Opcional	Etiqueta à direita
cor	corda	Opcional	Cor CSS	var(--energy-grid-consumption-color)
animação	AnimationConfig	Opcional	Substituir a animação global

AnimationConfig

Nome	Tipo	Exigência	Descrição	Padrão
poder	número	Opcional	Nível de potência no qual a animação é executada na velocidade min_duration	1000
min_duration	número	Opcional	Duração mínima da animação em >= power W	1
max_duration	número	Opcional	Duração máxima da animação a > 0 W	10
invertido	booleano	Opcional	Inverte a direção da animação	falso

Exemplo de configuração

 type : custom:energy-overview-card
entities :
  - power : sensor.a_p
    current : sensor.a_c
    voltage : sensor.a_v
    power_factor : sensor.a_pf
    label_leading : " P "
    label_trailing : " L1 "
    icon_leading : " mdi:transmission-tower "
    icon_trailing : " mdi:home-lightning-bolt "
    color : " #488fc2 "
  - power : sensor.b_p
    current : sensor.b_c
    voltage : sensor.b_v
    power_factor : sensor.b_pf
    label_leading : " P "
    label_trailing : " L2 "
    color : " #7dbff5 "
    animation :
      power : 100
      min_duration : 2
      max_duration : 5
  - power : sensor.c_p
    current : sensor.c_c
    voltage : sensor.c_v
    frequency : sensor.c_fq
    power_factor : sensor.c_pf
    label_leading : " P "
    label_trailing : " L3 "
    color : " #b1f2ff "
animation :
  power : 1000
  min_duration : 1
  max_duration : 10

Instalar

HACS

Este repositório está disponível para instalação através dos HACs.

• Vá para HACS → Frontend
• Use o Fab "Explore e Download Repositórios" para pesquisar "Cartão de visão geral da energia".

ou

Clique aqui:

Instalação simples

• Faça o download e copie energy-overview-card.js da versão mais recente no seu diretório config/www .
• Adicione uma referência ao energy-overview-card.js como JavaScript-Module ao seu painel Lovelace por meio de "Gerenciar recursos". (Nota: você precisa ativar o modo avançado)

Solução de problemas
