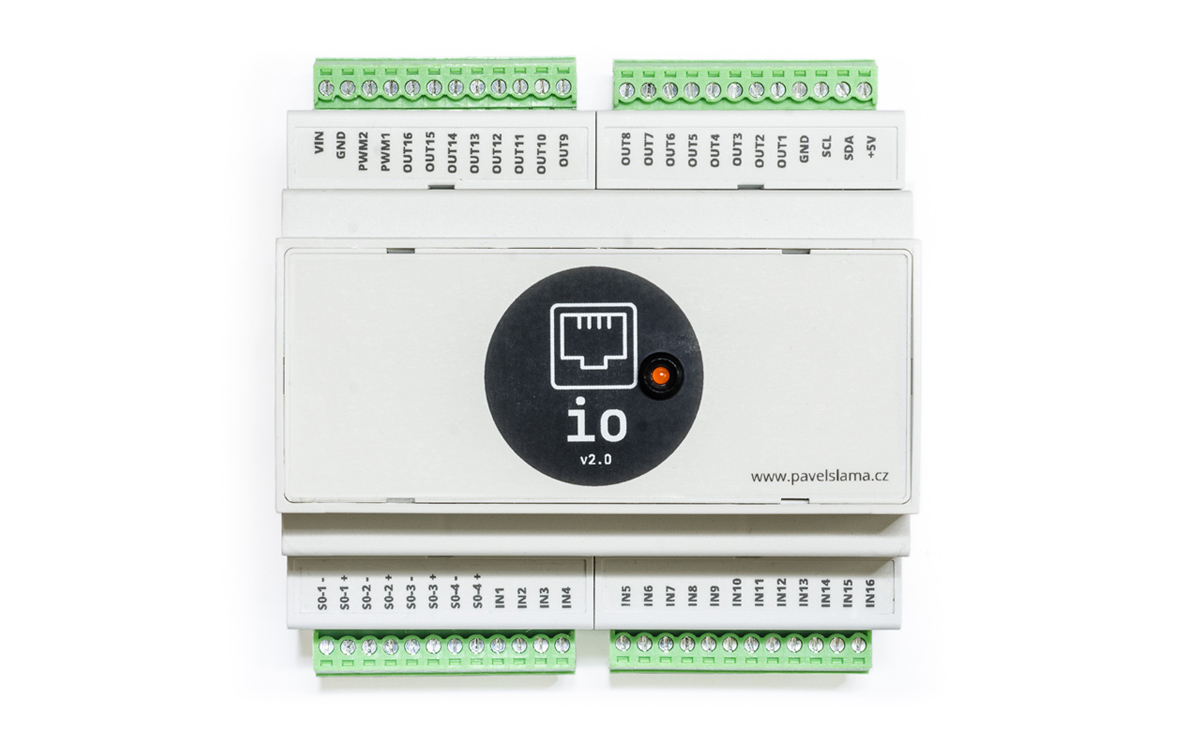

eth io

Eth IO

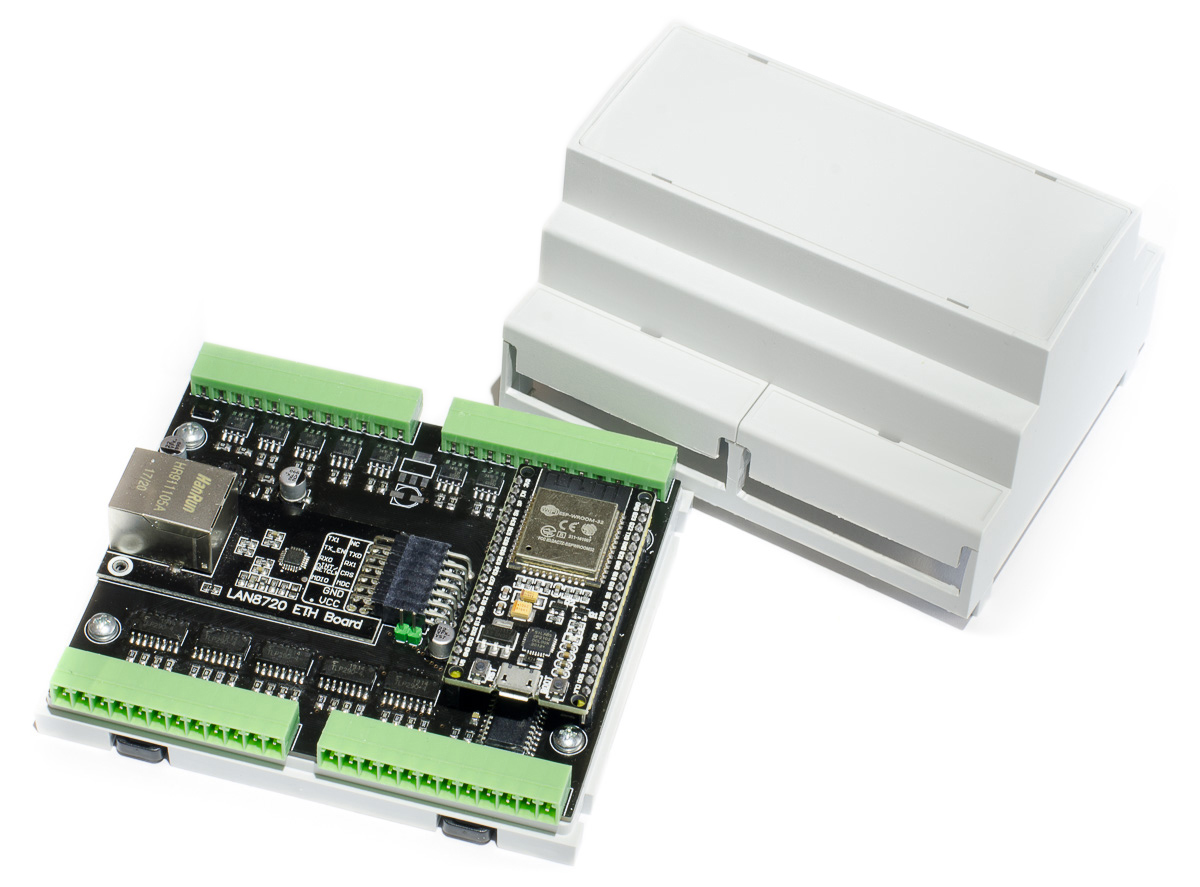

ESP32 -basierter Ethernet -E/A -Board für Heimautomation, kompatibel mit ESPHOM, Tasmota usw.

Merkmale :

• breiter Bereich der Eingangsspannung 6-28V
• 4x opto-isoliertes "Fast" -Operationseingang (mit GPIO verbunden)
• 16x opto-isolierte allgemeine Eingaben (mit MCP23017 aus Expander verbunden)
• 2x PWM fähige, voll geschützte Schalter mit niedriger Seite (mit GPIO angeschlossen)
• 16-fache niedrige, voll geschützte Schalter zum Schalten der nicht abgestimmten Relais oder SSR-Relais (mit MCP23017 Expander verbunden)
• Daisy Chain Design - siehe unten

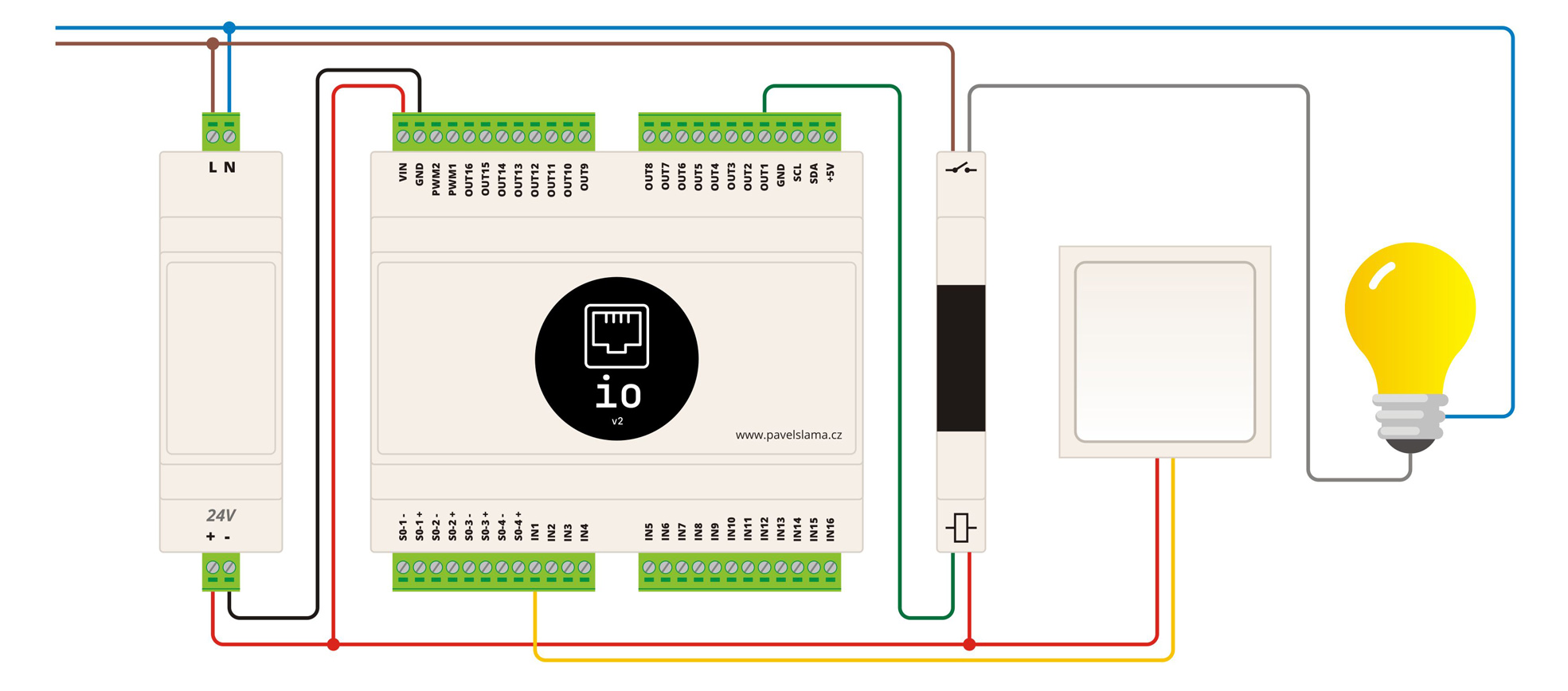

Grundlegende Verkabelung

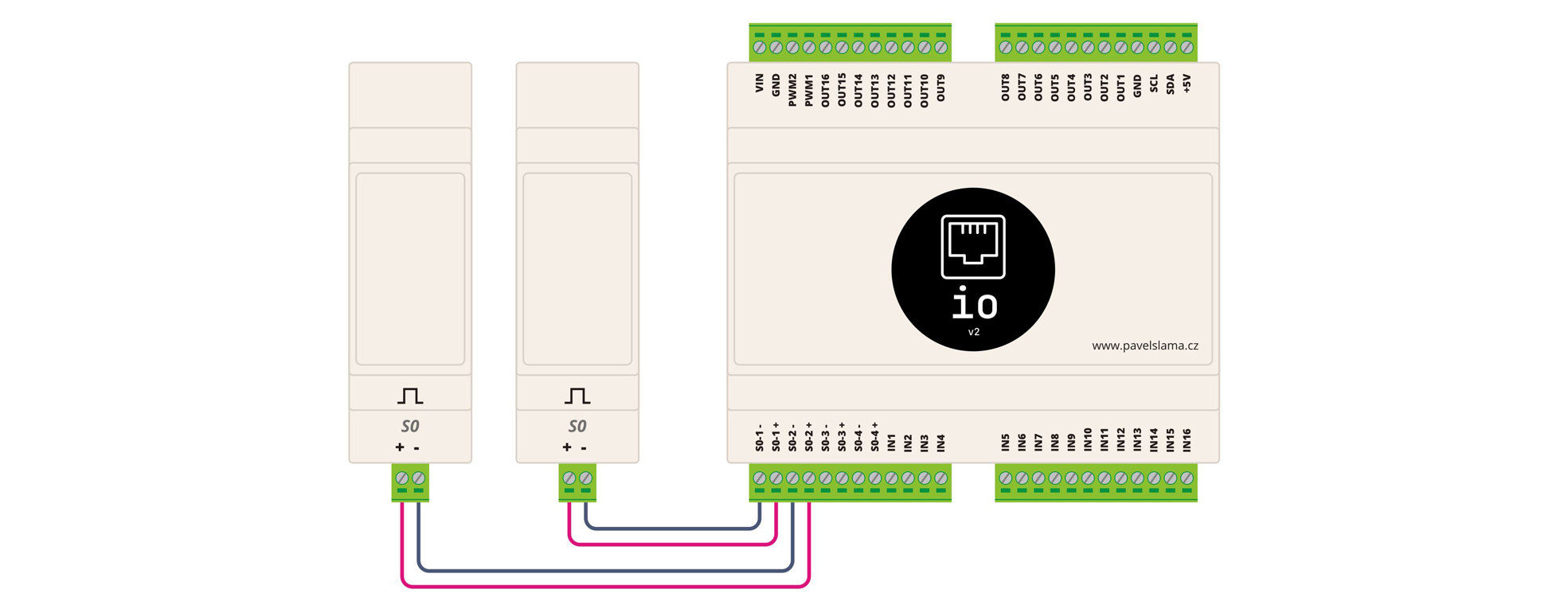

"Schnelle" Eingänge

Sollen zum Lesen von Impulsen aus dem Utility -Messgerät verwendet werden, dh. Leistungsmesser mit S0 -Ausgang

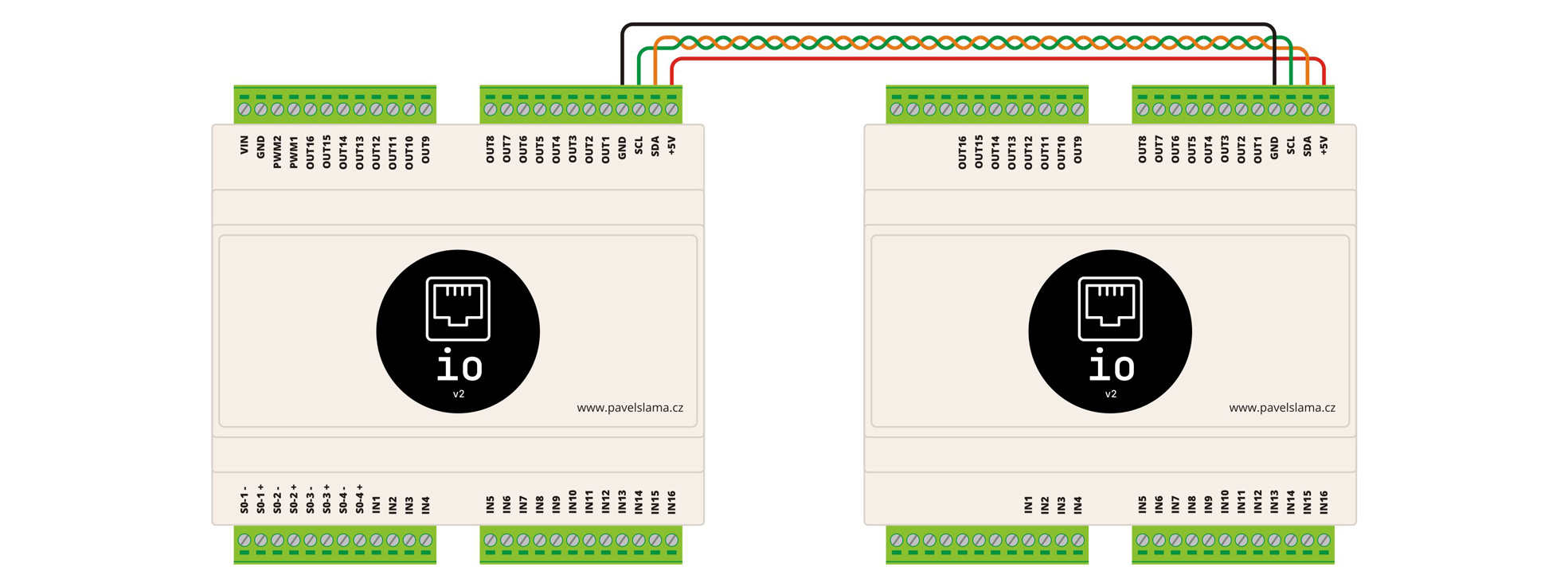

Daisy -Ketten -Design

Sollten Sie weitere Eingänge/Ausgänge benötigen (bis zu 96 weitere Eingänge/Ausgänge oder Kombination dank der Änderung der Adresse von MCP23017) können Sie dieselbe PCB verwenden. Bevölkerungsfreie ETH-Breakout-Board und ESP32 und LOLT AMS1117-3.3 mit seinem Kondensator. Die Boards werden über SDA/SCL angeschlossen, dank einer Buspuffer (P82B96) kann jedoch eine maßgebliche Kommunikation bis zu 20 Meter bestehen (möglicherweise mehr durch Reduzierung der Geschwindigkeit des I2C -Busses)!

In diesem Modus kann das "Slave" -Gerät keine S0 -Eingänge oder die PWM -Ausgänge verwenden

Für weitere Informationen besuchen Sie bitte Wiki
