IPEM IoT Power Energy Monitor

PowerBuilder

1.0.0

Herunterladen

IPEM ESP32 ATM90E32 ATM90E36 IoT Power Energy Monitor SDK

Neue Firmware : Flix ist eine integrierte Firmware für Ditronix Power Energy Monitor SDK -Boards

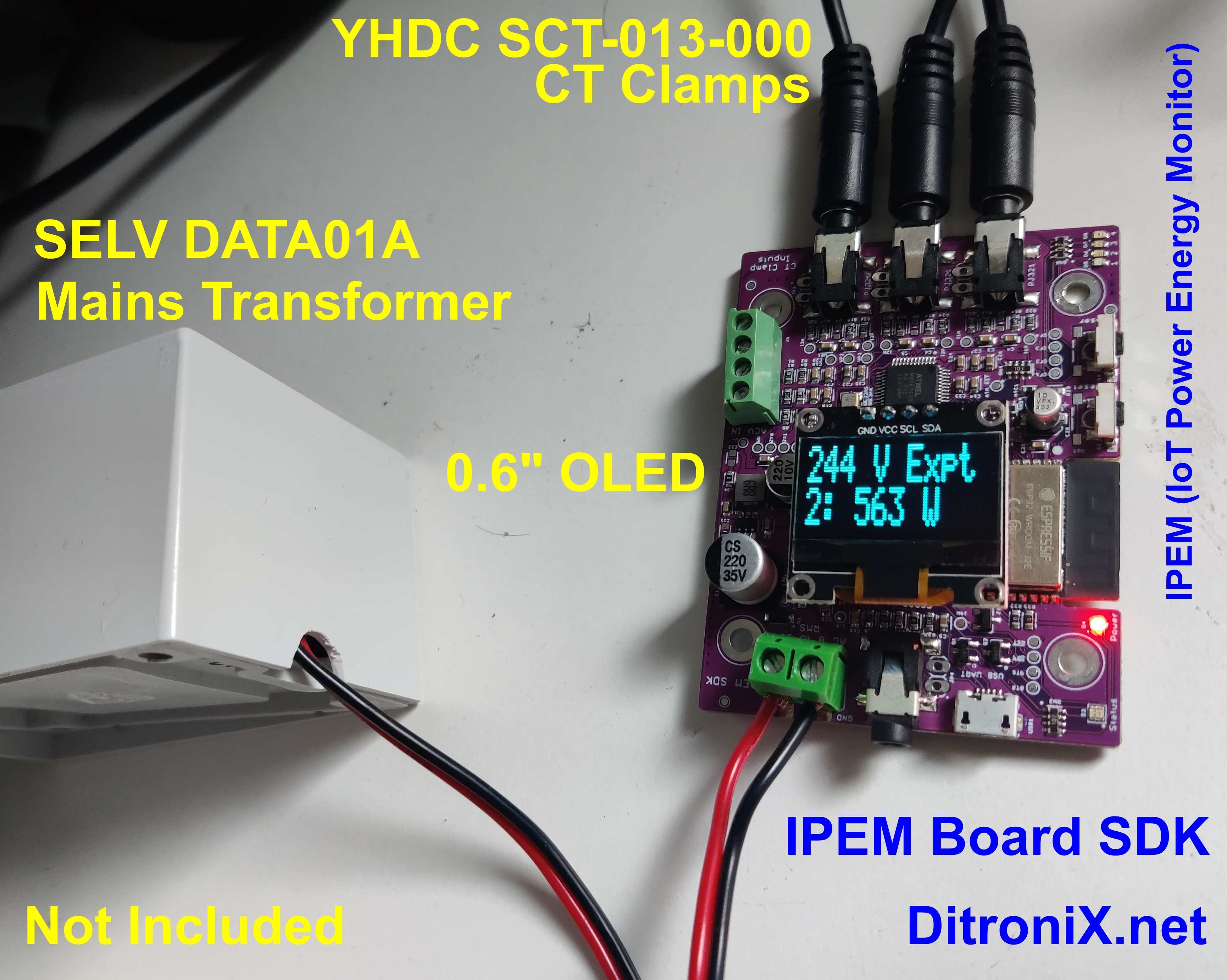

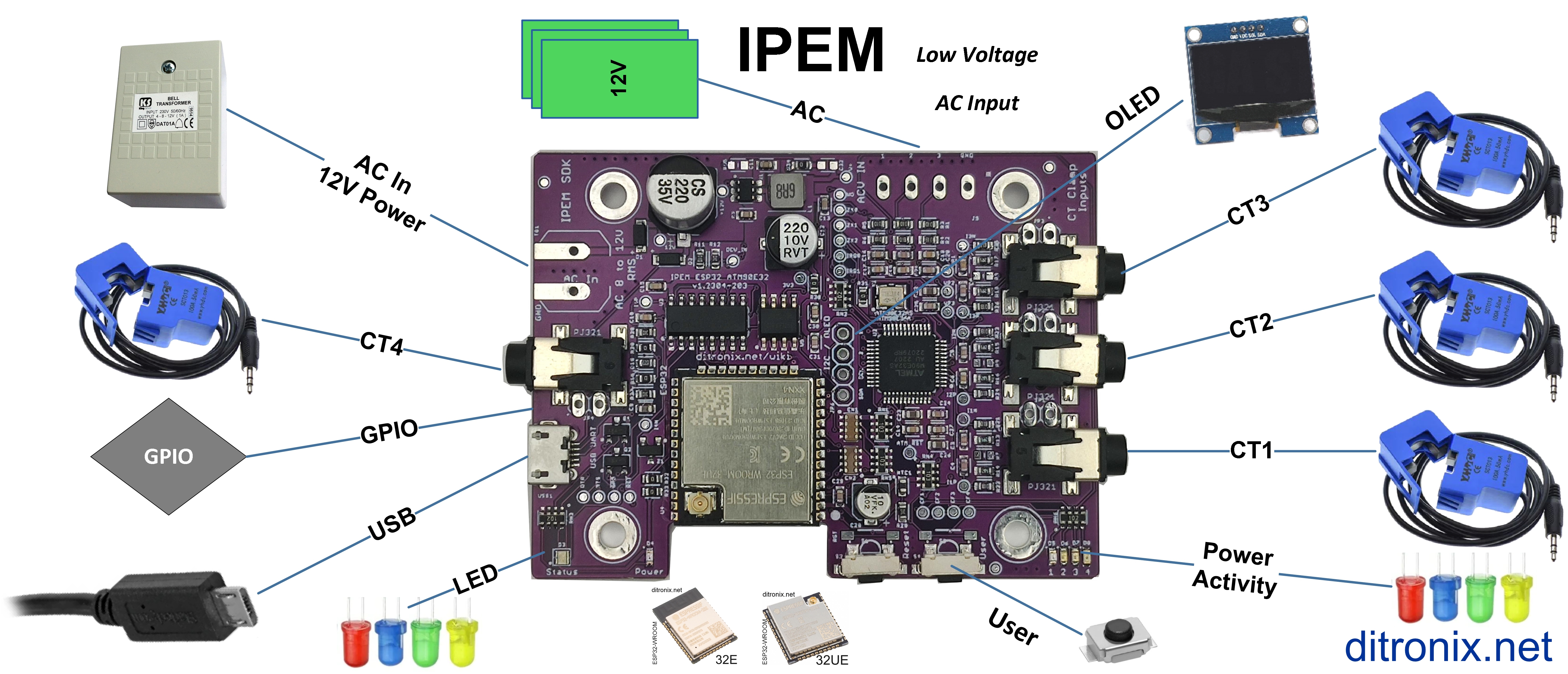

IPEM -Übersicht Display-Typ-B

Das IPEM -Kit

Ipem mit OLED

Ditronix.net Power Energy Monitor Boards SDK -Übersicht

IPEM -Produktion - 3D -Render

IPEM mit integriertem Push -OTA -Beispiel

IPEM-Beispiel Echtzeitausgabe an thingpeak

IPEM-Beispiel Echtzeit-Ausgabe an thatchPeak in thingChart in der Handy-App

Vier vollständig getestete Versionen dieses Boards sind verfügbar. Das beliebteste ist ESP32E (PCB ANT) sowie ATM90E32.

Das Board -Layout ist ein flexibler doppelter Zweck.

ESP32 WREOM, mit interner Antenne oder UF.L -Stecker für externe Antenne
ATM90E32 oder ATM90E36

CT -Klemmeingänge

Die Forth CT -Eingabe in das ATM90E32 -Board, das für den ATM90E36 enthalten ist, bleibt jetzt im Vorstand und geht an den ESP32 ADC. So haben beide Board -Varianten vier CT -Eingänge.

ATM90E32
3 x CT -Linieneingänge zum ATM -Chip.
1 x CT -Eingang zum ESP32 ADC.
ATM90E36
3 x CT -Linieneingänge zum ATM -Chip.
1 x ct n Eingang zum ATM -Chip oder CT zu ESP32 ADC
Alternative 1 x CT -Eingabe zum ESP32 ADC.

IPEM mit Transformator

Display-Typ-B

Die Hauptfunktionen der IT IoT IoT Power Energy Monitor Board:

Kompaktes und flexibles Design SDK -Board
- Alle Verbindungen sind niedrige Spannungen für einen sicheren Betrieb
- Einfach zu interfaieren
Optionales Espressif ESP32 -WNOOM
- ESP32-WAMM-32E-N4
  - Integraler Antennen Wireless und Bluetooth
- ESP32-WAMM-32UE-N4
  - Ext Antenne - U.FL -Sockel
  - Drahtlos und Bluetooth
Optionale ATM90E -Serie
- ATM90E32 Energiemonitor
  - 3 x Phasen Linie CT Clamp -Eingang
    - Beispiel YHDC SCT013000
  - 3 x Spannungseingang (AC RMS)
  - Einstellungen für Strommodi
- ATM90E36 Energiemonitor
  - 3 x Phasen Linie CT Clamp -Eingang
    - Beispiel YHDC SCT013000
  - 3 x Spannungseingang (AC RMS)
  - 1 x Phasen neutrale CT -Klemme
  - DMA -Modus (Protokollierung über SPI)
  - Einstellungen für Strommodi
  - Auto -DMA -Auswahl opton über GP12
24c64 eeprom
- Parametereinstellungen
- Protokollierung
OLED I2C
- I2C -Schnittstelle
- OLED I2C -Anschluss
  - Konfigurierbare Leistungsstifte
Wechselstromniedrige Spannungseingang (aus Sicherheit)
- Stromversorgung von einer SELV / Wand -AC / Wechselstromversorgung sicher abgeleitet
  - 8 bis 12 V AC RMS
  - Beispiele Greenbrook dat01a oder TLC TC TR7
Ein Bord 3v3 DC SMPS Netzteil
- Kraft, die aus dem Wechselstromeingang erobert werden
Arduino Wemos D1 Compatible USB -Schnittstelle
- On-Board Micro USB Socket
- Blinken und Programmieren
- Beispiel WEMOS_D1_MINI32
- Kann auch verwendet, um das Board mit Strom zu versorgen
- Debuggen
An Bord NTC (Temperatur)
Benutzer GPIO/UART
- 2 GPIO für Benutzer (GP16 und GP17)
- UART -Schnittstelle (UART 2)
Taste zurücksetzen
Programmierbarer Benutzer
RGB -Status LED
- Benutzer konfigurierbar
Macht führte
- Auf 3v3
ATM CT LEDs
- CF1 - aktiv
- CF2 - reaktiv
- CF3 - grundlegend
- CF4 - Harmonisch
PCB für ein BMC -Gehäuse ausgestattet
- Ermöglicht auch, dass das Display einbezogen wird oder nicht.
Größe 70 mm x 53 mm

In der Box

Externe Antennenversion

Unsere SDKs sind WEMOS D1 MINI Blinking Compatible Set das Board auf ESP32, 'Wemos D1 Mini ESP32' Dev -Modul (oder ähnlich). Sie können die Baudrate auch auf 921600 festlegen, um das Blinken zu beschleunigen. Der SDK muss keine externe Leistung zum Blinken benötigen. Es wird die Macht des USB 5V übernehmen. Sie müssen externe 12 -V -Wechselstrom für die Aufnahme der Energiemonitorfunktionen bereitstellen. Sie müssen eine CT -Stromklemme bereitstellen. Idealerweise YHDC SCT-013-000

Der gesamte Testcode ist Open Source und obwohl es nicht für die Verwendung realer Welt bestimmt ist, kann er frei verwendet oder bei Bedarf geändert werden. Es wird auf "As is" -Basis ohne Gewährleistungen oder Bedingungen jeglicher Art ausdrücklich oder impliziert verteilt.

Kaufen

Unsere STEM -SDK -Boards und -zubehör sind in unseren Online -Shops bei eBay erhältlich

Weitere Informationen

Zusätzliche Informationen und andere technische Details zu diesem Projekt, möglicherweise auf den zugehörigen Repository -Seiten.

Repository -Ordner

Code (Code Beispiele für Arduino IDE und Platformio)
Datenblätter und Informationen (Komponenten Datenblätter, Schaltplatten, Board -Layouts, Fotos, technische Dokumentation)
Zertifizierung (verwandtes Repository -Projekt oder Teil, Zertifizierungsinformationen)

Registerkarten von Repository

Wiki (verwandte Repository -Wiki -Seiten und technische Benutzerinformationen)
Diskussionen (verwandte Repository -Benutzer -Diskussionsforum)
Probleme (verwandte technische Probleme und Behebung von Repository)

Wir schätzen unsere Kunden, Benutzer unserer Designs und MINT -Communitys auf der ganzen Welt. Sollten Sie andere Fragen oder Feedback haben, die Sie an andere teilen können, können Sie sich bitte gerne:

Besuchen Sie das verwandte Projekt sowie die damit verbundenen Diskussionen und Wiki -Seiten. Siehe Registerkarte in jedem separaten Repository.
Projekt -Community -Informationen finden Sie unter https://www.hackster.io/ditronix
Ditronix.net -Website - Kontaktieren Sie uns
Twitter : https://twitter.com/ditronix
Unterstützung der STEM -Projekte - Buymeacoffee
LinkedIn : https://www.linkedin.com/in/g8puo/

Dave Williams, Maidstone, Großbritannien.
