Das Service Display ist ein schnell montiertes Werkzeug, mit dem Sie die Gästungspumpen -Controller anschließen können, um maximal verfügbare Informationen von Sensoren zu erhalten, und sie grafisch anzeigen.
Eines Tages habe ich festgestellt, dass ein Netbook mit einer seriellen Konsole ein sehr gutes diagnostisches Tool ist, aber ich möchte ein kompakteren Tool, um maximal verfügbare Informationen von Wärmepumpen zu erhalten. Dieses "schnell zusammengebaute Service Display" erschien also. Es passt überall und mit einer guten Power Bank, es kann 2-3 Tage lang funktionieren, ohne zusätzliche Stromquelle. Das diagnostische Display wird hier von Grund auf neu erstellt, keine Leiterplätze und keine Häuser (und keine Pläne, es zu erstellen), da ich dieses Gerät nicht als dauerhaft montiertes Display für den Endbenutzer sehe.
Wenn Sie ein kompaktes und visuelles Werkzeug für Ihre diagnostischen Zwecke wünschen, ist dieses Gerät für Sie.
Wenn Sie keine Experteninformationen von Sensoren und zusätzlichen Start-/Stoppnachrichten benötigen: Überprüfen Sie die Remote-Anzeigeseite, finden Sie hier das Endbenutzergerät mit einer sehr einfachen Schnittstelle.
BOM ist sehr kurz:
| Teil | Menge |
|---|---|
| 100 Ω 0,25 Wattwiderstand | 2 |
| Prototype PCB 50x70 | 1 |
| 2,54 Beine (verwendet nur, um Prototypen -PCB bei Arduino zu halten) | wenige |
| Arduino RS485 -Konvertermodul | 2 |
| 2,4 "TFT -Display | 1 |
| Arduino Mega | 1 |

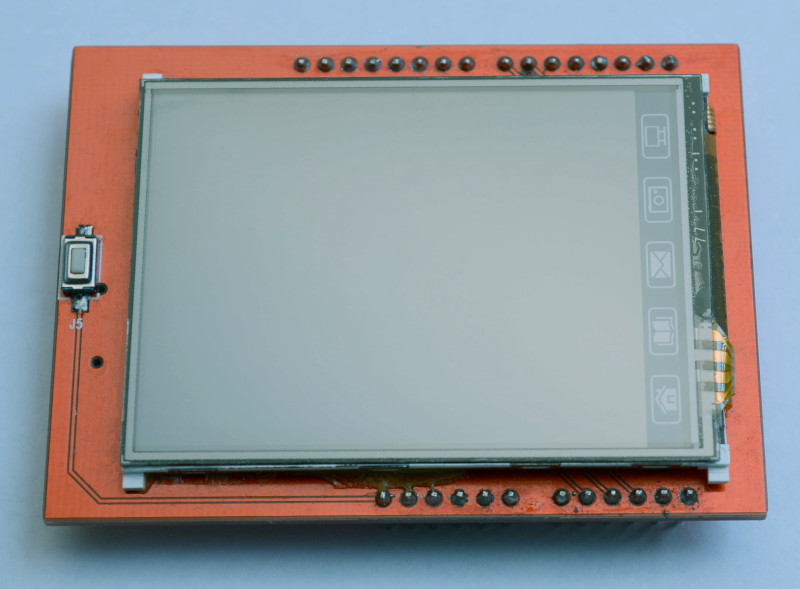

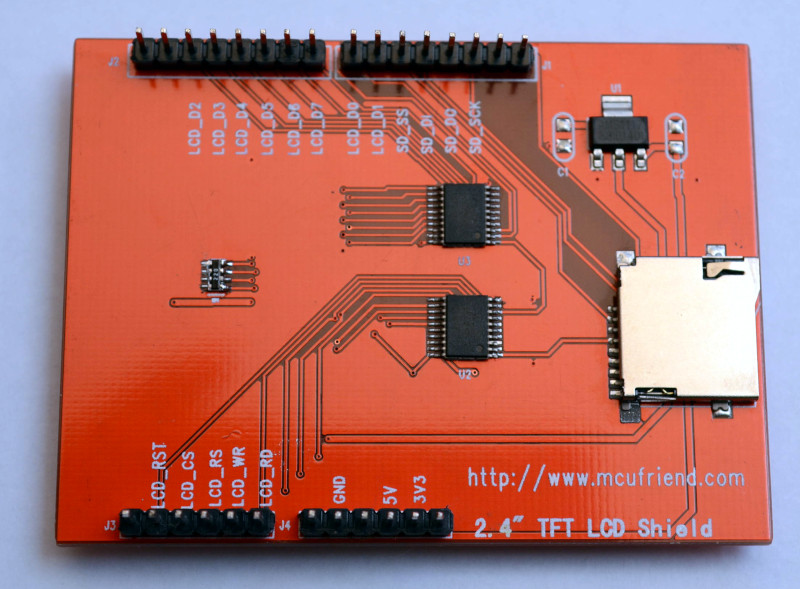

Die Anzeige ist wie unten abgebildet. Normalerweise als "Arduino uno tft lcd" verkauft. LCD -Treiberchip ist ILI9325.
Dies ist das billigste und weit verbreitete Touchscreen -LCD, das Sie finden können.

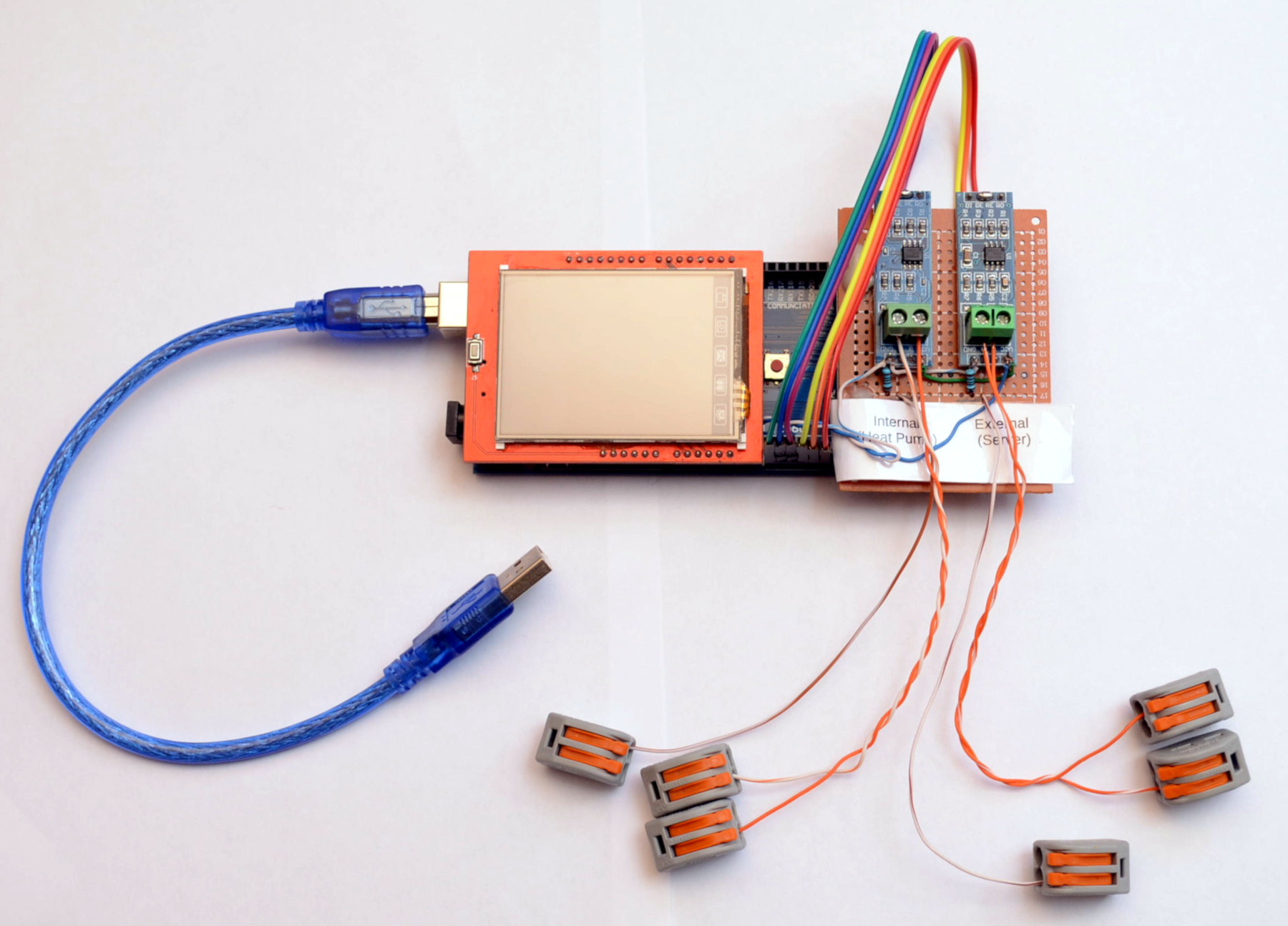

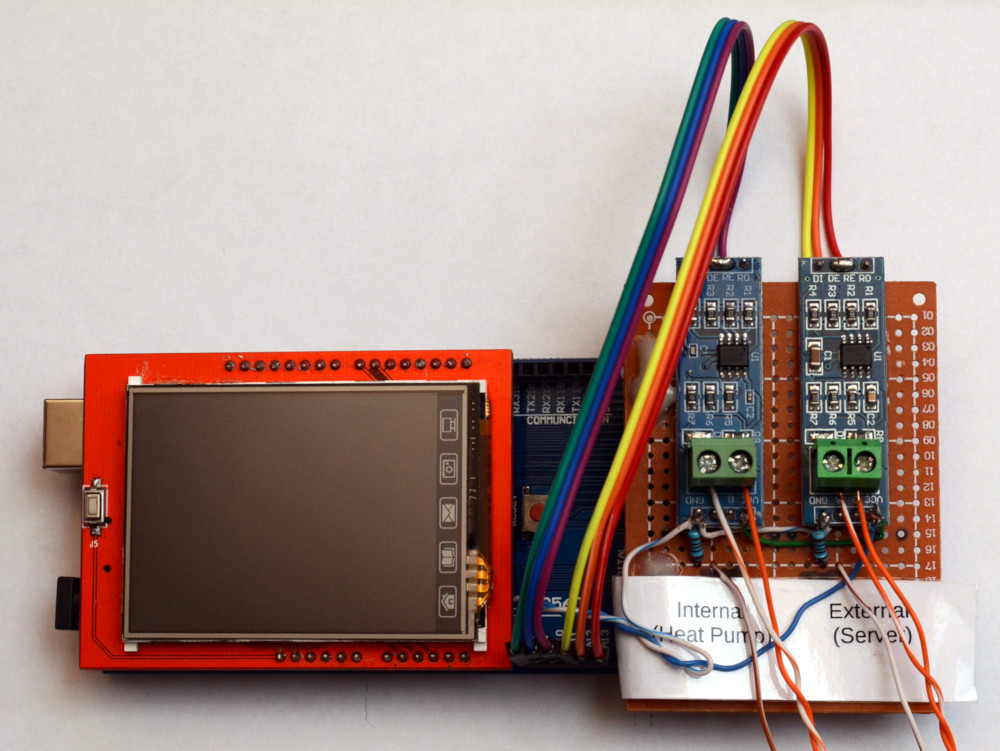

Mount Converter Module, LCD und Arduino Mega.

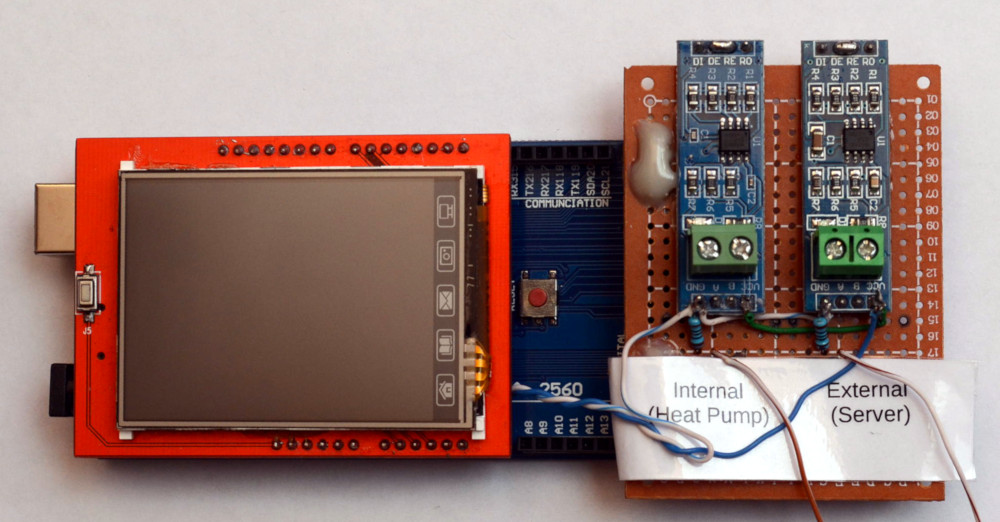

+5V, GND und Signalmoduskabel:



Beispiel für Verbindung und Verwendung auf der Serverseite hier.
Sie können den Konverter und die Verbindung von "Server" weglassen, wenn Sie dieses Gerät als nur tragbares Tool verwenden.
Der Prozess ist gleich wie für andere Arduinos:
Für eine erfolgreiche Zusammenstellung müssen Sie "Adafruit_GFX" und "Adafruit -Touchscreen" installiert haben (siehe Tools -> Bibliotheken verwalten).
Außerdem müssen mich alle Bibliotheksdateien ( .cpp und .h ) vom Service Display -Repository heruntergeladen und im selben Verzeichnis wie eine Hauptdatei .
Das ist alles einfach und schnell.
Schließen Sie das Gerät einfach an die Wärmepumpe und den Server an und schließen Sie eine Stromversorgung an.

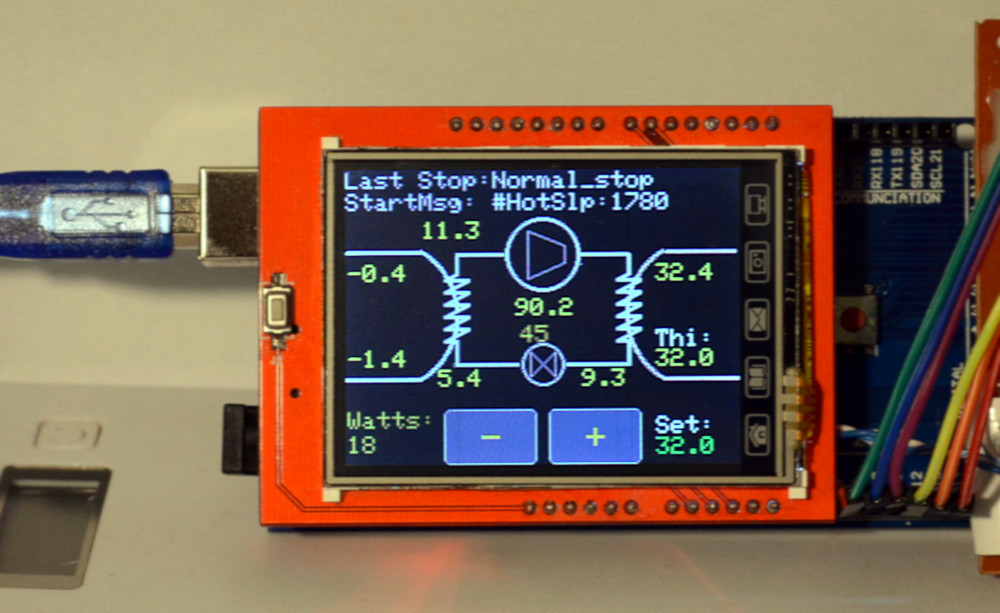

Für diagnostische Textnachrichten und Abkürzungen wird die Anzeige während der Nutzungsprüfung der Valden -Wärmepumpen -Controller -Seite Anhang angezeigt.

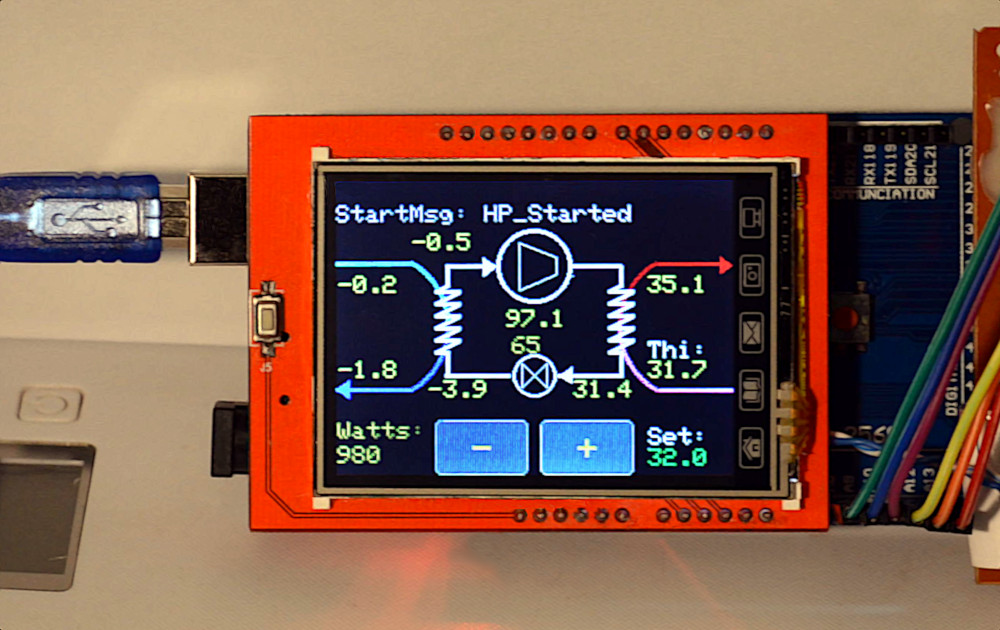

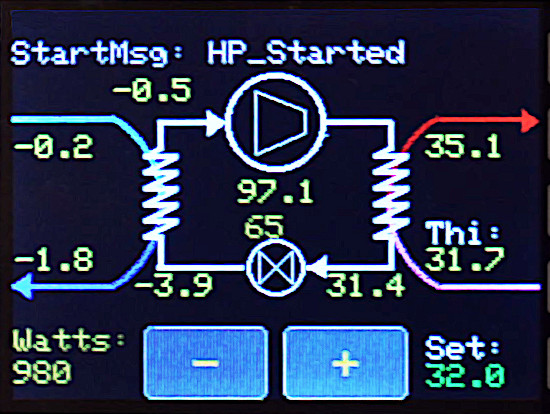

Die Schnittstelle zeigt alle Schlüsseltemperaturen in einem leicht vereinfachten Standard -Kühlungsschema, also keine weiteren Kommentare.
