DSPIC33C Digital Power Starter Kit
Asynchroner Boost -Konverter: Spannungsmodussteuerung

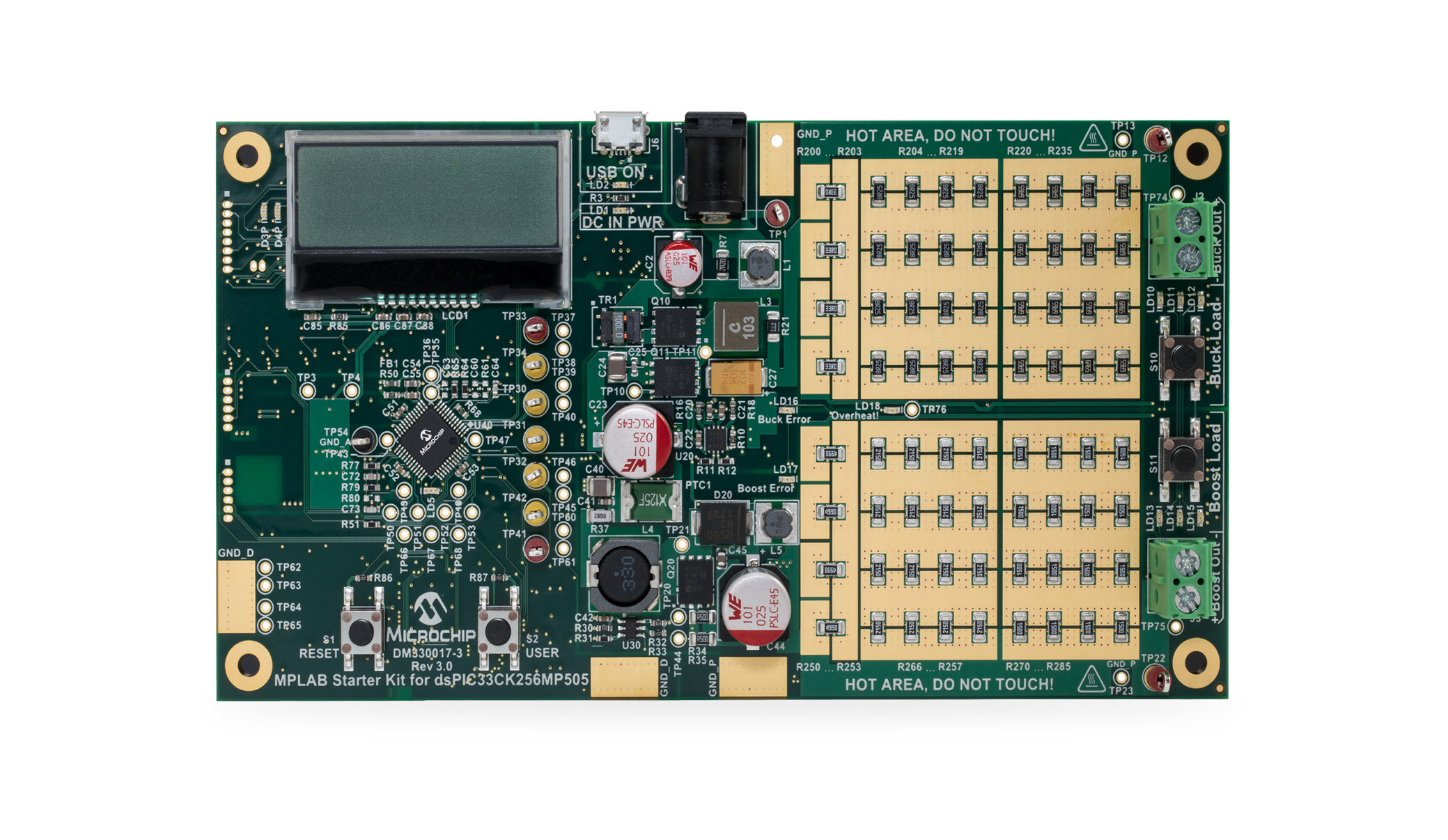

DSPIC33C Digital Power Starter Kit (DPSK3) (Teil-Nr. DM330017-3)
Zusammenfassung
Beispiel für den Spannungsmodus, Beispiel für den Boost -Konverter im Digital Power Starter Kit, Version 3 (DPSK3) mit der DSPIC33CK -Familie von Geräten.
Beschreibung
In diesem Code -Beispiel wird die Implementierung einer einfachen Spannungsmodus -Steuerschleife für den asynchronen Boost -Konverter gezeigt. Die Loop-Implementierung umfasst auch die erforderliche Statusanalyse der staatlichen Maschine verwaltet, Startkontrolle, Betriebsüberwachung, Fehlerbehandlung und automatische Restart-Fähigkeiten. Der Boost Converter State -Computer basiert auf einem generischen Bibliothekspaket, das im Benutzercode konfiguriert und ausgeführt wird.
In diesem Code-Beispiel enthält auch der LCD-Treiber, mit dem Benutzer Laufzeitdaten auf der On-Board-LC-Anzeige beobachten können. Mit dem Benutzer-Benutzer-Switch- USER von Bord können Benutzer die Active Display-Seite ändern, um die Eingangsspannung, Ausgangsspannung, Ausgangsstrom und Tafeltemperatur zu beobachten.
Verwandte Dokumentation
Firmware -Dokumentation
- Online -Firmware -Dokumentation dieses Code -Beispiels
Hardware- und Zielgerätedokumentation
- Digital Power Starter Kit 3 Benutzerhandbuch
- DSPIC33CK256MP508 Family Data Sheet
- DSPIC33CK256MP508 Family Silicon Errata und Datenblatt Klarstellung
Bitte überprüfen Sie immer die neuesten Datenblätter auf den jeweiligen Produktwebsites:
- DSPIC33CK256MP508 Familie
- DSPIC33CH512MP508 Familie
Software verwendet
- MPLAB® X IDE V6.00
- MPLAB® XC16 Compiler v2.00
- Microchip -Code -Konfigurator v4.0.2
- MPLAB® PowersMart ™ Development Suite V1.00
Hardware verwendet
- DSPIC33C Digital Power Starter Kit, Teil-nr. DM330017-3
Unterstützte Zielgeräte
Microchip -Technologiegeräte konzentrieren
- 48-pin digitaler Signalcontroller, DSPIC33CK256MP505
Weitere Microchip -Technologiegeräte, die in diesem Design verwendet werden
a) Stromversorgungskreislauf
- 8-MHz-Mems Oszillator, DSC6011JI2A-008
- 50 V/1A, Asynchronous Buck Regulator, MCP16331
- 16 V/300 mA niedriges ruhiges Strom-LDO mit Herunterfahren und Leistung gut, 3,3 V, MCP1755-330
- MOSFET-Treiber mit hohem Geschwindigkeit, MCP14A0152
- Dual-Eingangs-Synchronen-Halbbrücken-MOSFET-Treiber, MCP14700
- Hochgeschwindigkeits-N-Kanal-MOSFET, MCP87130
- Aktiver Thermistor -Temperatursensor, MCP9700
b) Schutzkreis
- P-Kanalverbesserungs-Mode-MOSFET, TP2104
- 36V Open-Collector-Komparator, MIC6270YM5
- Fenstervergleich mit einstellbarer Hysterese, MIC841H
- 50V/5A Schottky-Diode, HSM560JE3
c) Kommunikation, Programmierung/Debuggen und Haushalt
- 2-Port USB 2.0 Hub Controller, USB2422
- USB 2.0 bis I2C/UART -Protokollkonverter, MCP2221A
- 44-Pin MCU PIC24FJ64GA004
Sicherheitsanforderungen
Unbefragte Betriebsnahrungsmittel sind immer ein potenzielles Sicherheitsrisiko, da zu jeder Zeit, bei der auch scheinbar kleine Stromversorgungswandler Brand- oder Schäden angeschlossene Geräte verursachen können, auftreten können.
- Dieser Entwicklungsausschuss wurde weder FCC genehmigt noch zertifiziert und darf nicht außerhalb eines Laborumfelds verwendet werden
- Betreiben Sie das Board niemals unbeaufsichtigt
- Verwenden Sie nur Stromversorgungen, die mit dem Vorstand oder dem gleichberechtigten, zugelassenen Laborausrüstung geliefert werden
- Lesen Sie die Benutzerhandbuch für detaillierte Betriebsanweisungen, um Schäden an der Karte oder angeschlossenen Geräten zu verhindern
Aufstellen
- Schließen Sie das DSPIC33C Digital Power Starter-Kit mit dem Micro-USB-Kabel an den PC an
- Die Firmware öffnen und zusammenstellen; Programmieren Sie das Zielgerät
- Befestigen Sie das 9-V-Netzteil an das Board und beobachten Sie die Echtzeitwerte auf der LC-Anzeige

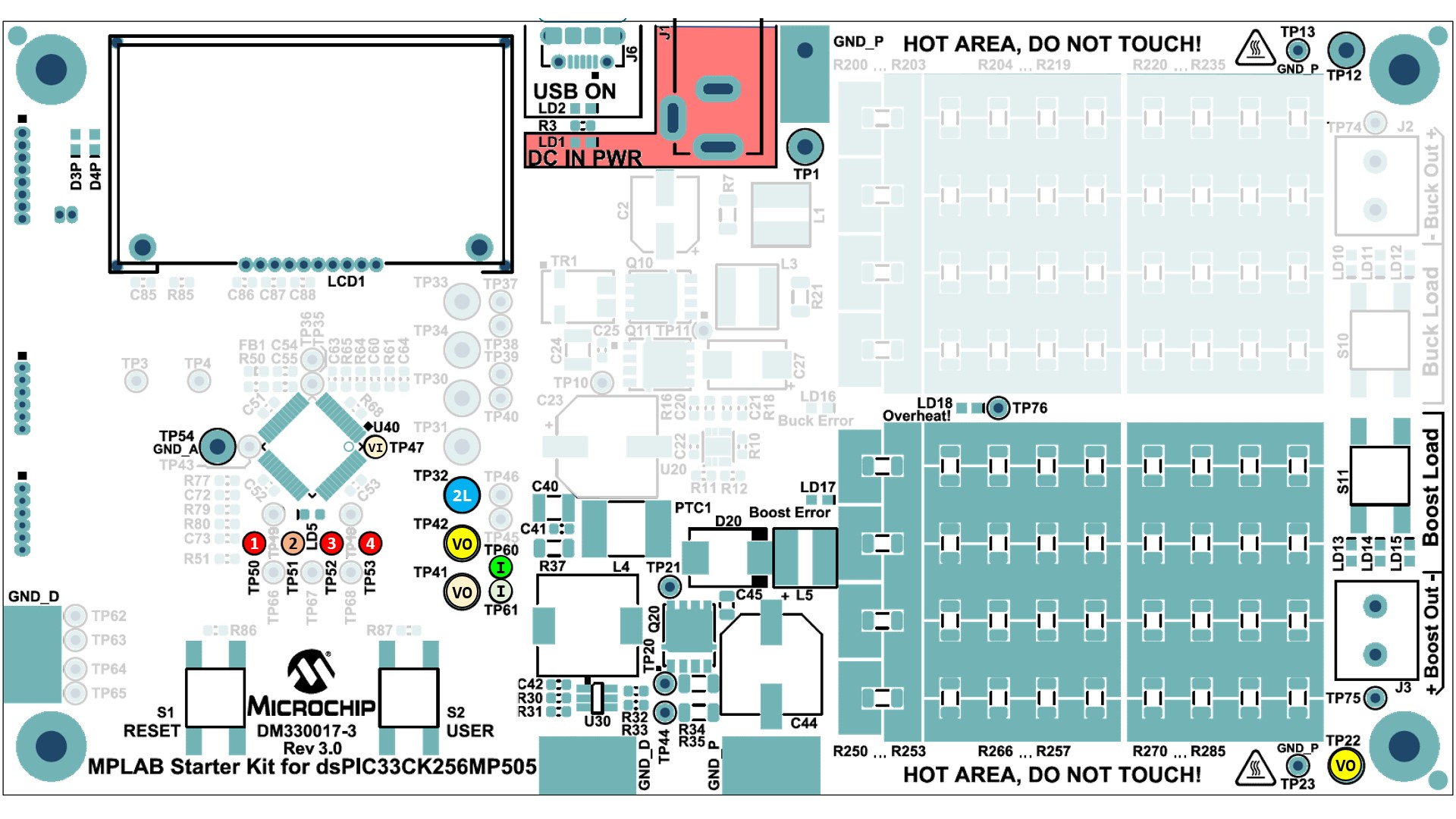

DPSK3 Boost Converter -Testpunkte
Betrieb
Nachdem das Gerät programmiert wurde und das Zielgerät startete, zeigt das LC -Display den Startbildschirm für ca. 3 Sekunden vor dem Umschalten zur Laufzeitdatenanzeige und zeigt die neuesten Eingangs- und Ausgangsspannungen an. Falls eine geeignete Stromversorgung an die DPSK3 -Stromeingabe angeschlossen wurde und die Firmware korrekt ausgeführt wird, sollte die Anzeige eine Ausgangsspannung von +15,0 V DC anzeigen.
Beim Drücken des On-Board USER für eine Sekunde oder länger kann der Bildschirm zwischen:
- Ausgangsspannungsansicht
- Temperaturansicht
- Ausgabe aktueller Ansicht
- Firmware -Version
Durch das Drücken der Drucktaste Boost Load an Bord an der rechten Kante der Platine für weniger als eine Sekunde ändert sich das statische Lastniveau in vier Schritten:
- Keine LED: 0% (0 mA)
- 1 LEDs: 15% (30 mA)
- 2 LEDs: 50% (100 Ma)
- 3 LEDs: 100% (200 Ma)
(Wertgenauigkeit +/- 10%)
Durch das Drücken der Drucktaste Boost Load an der rechten Kante der Platine länger als eine Sekunde wechselt der Lastmodus in den Schrittmodus.
- Blinkende LEDs geben die obere Stufengrenze an
- Statische LEDs geben die niedrigere Schrittgrenze an
Wenn Sie die Schalttaste des Boost Load für weniger als eine Sekunde wieder in den Board-Taste drücken
- 15% bis 50% Last (30-100 Ma)
- 15% bis 100% Last (30-200 Ma)
- 50% bis 100% Last (100-200 Ma)
(Wertgenauigkeit +/- 10%)
Weitere Informationen finden Sie im Benutzerhandbuch für digitales Power Starter Kit 3.
