Smart Sensors Shield

Smart-Sensors-Schild

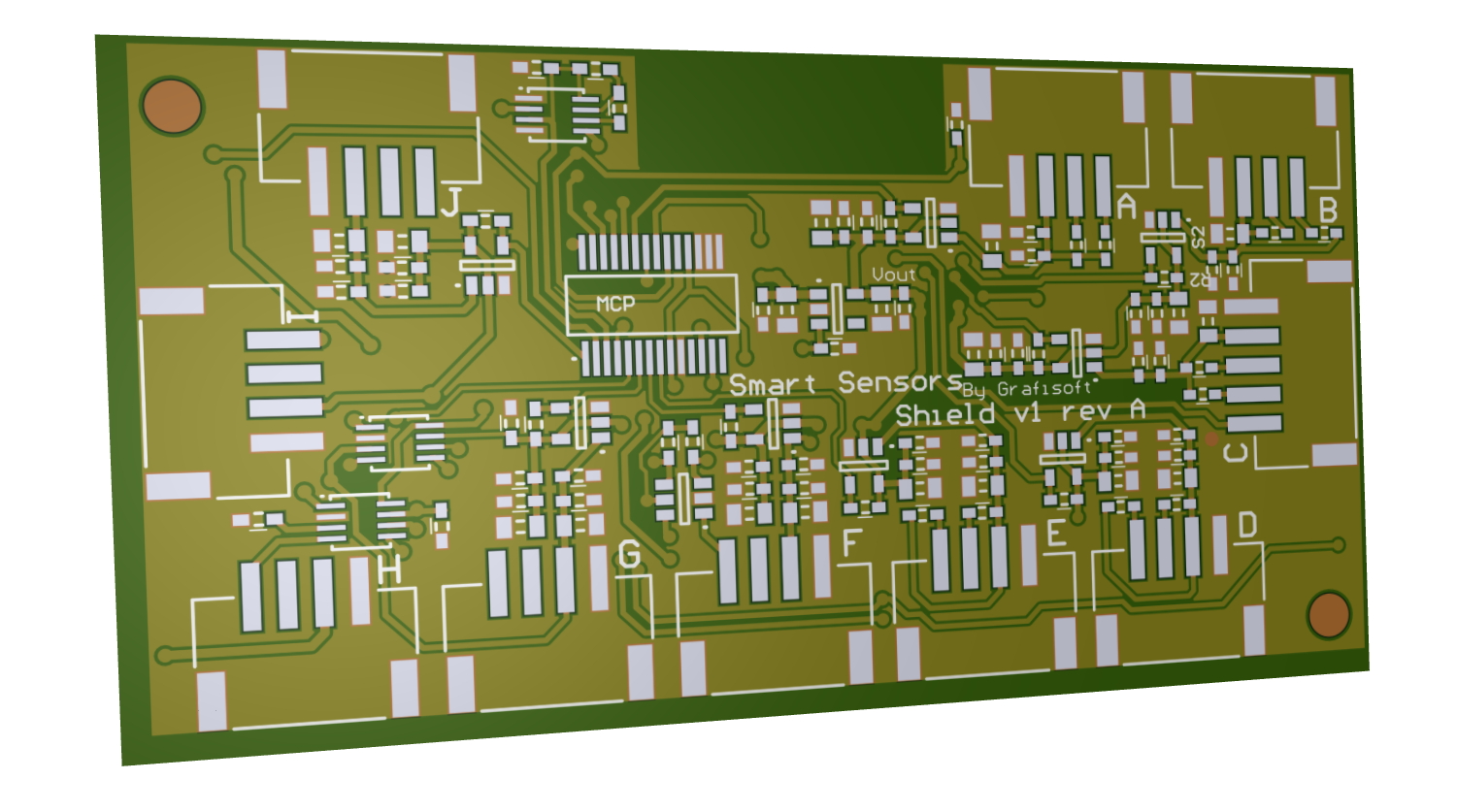

Smart Sensors Shield für ESP8266 IoT Board

Arbeit in Arbeit !!

Dieser Schutzschild kann für jeden Stecker individuell steuern. Alle Busleitungen sind isoliert und individuell kontrolliert. Sie können es mit Project Board verwenden: https://github.com/grafisoft/spainlabsiot2018

• 500 mA üblich für 3,3V -Steckdosen.
• 1a für 5 V Sockel. Stecketypen:
• 4x I2C -Steckverbinder. 3,3V.
• 1x I2C -Anschluss mit Unterbrechungsstift 3.3V.
• 1x ADC 18bit 1ch -Anschluss (3,3 V).
• 1x UART 3,3V
• 1x UART 5V
• 1x Pluviometeranschluss oder anderer Typsensor.
• 1x direkt zum ESP8266 -Anschluss
• 2,00 mm Stecker.
• Basic Interrupts Management.

Dieses Board hat mehr Fußabdruck als nötig. Es ist perfekt für Prototypen und verschiedene Arten von Sensoren. Mit modularem Design ist es nicht erforderlich, alle Komponenten zu erhalten und zu löten.

Wenn Ihnen dieses Board/dieses Projekt gefällt, könnte ich auf eine andere Plattform transportieren [NodeMcu, Partikel, Vater usw.]. Bitte hinterlassen Sie Feedback. Danke.
