Display
1.0.0

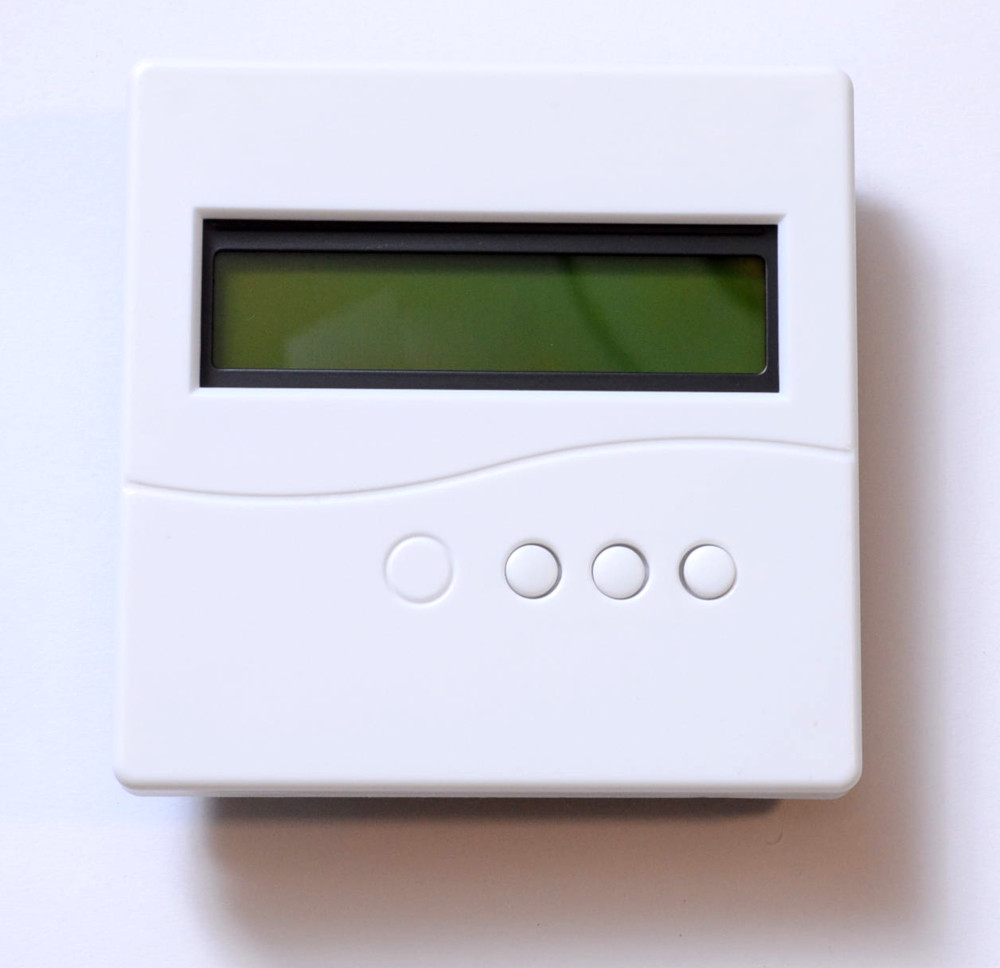

Mit diesem Gerät können Sie die Valden -Wärmepumpe über eine Fernanzeige steuern. Die Anzeige kann mit einem Signalkabel bis zu ein paar hundert Meter lang verwendet werden. Neben dem Controller ist dieses Display auch ein offenes Produkt mit verfügbarem Gerber- und Quellcode.
Dieser Prozess ist der gleiche wie bei anderen Arduinos:
Für Arduinos mit einem alten Bootloader müssen Sie ihn aktualisieren. (Tools -> Bootloader Burn).
Für eine erfolgreiche Zusammenstellung müssen Sie "DS3231", "Liquidcrystal" und "Softwareerial" -Bibliotheken installiert haben (siehe Tools -> Bibliotheken verwalten).
Beachten Sie, dass die Softwareerialbibliothek aus dem Github -Repository "Valden Remote Display" heruntergeladen und im selben Verzeichnis wie "Remote Display" -Squelle befindet. Diese Bibliothek ist leicht geändert.
Wenn auf dem Bildschirm kein Text vorhanden ist: Verwenden Sie I2C Scanner -Skizze (Datei -> Beispiele -> Kabel -> I2C_Scanner), um eine 1602 -Adresse zu finden, typisch 0x3f, 0x27. Ändern Sie dann "i2c_displayaddr" in dieser Firmware in Ihre.
Wenn Adresse OK: Tune 1602 Kontrast (blauer variabler Widerstand).
Eine manuelle Konfiguration ist nicht erforderlich. Ihre Anzeige funktioniert wie in den folgenden Bildern nach der Verbindung zur Wärmepumpe.

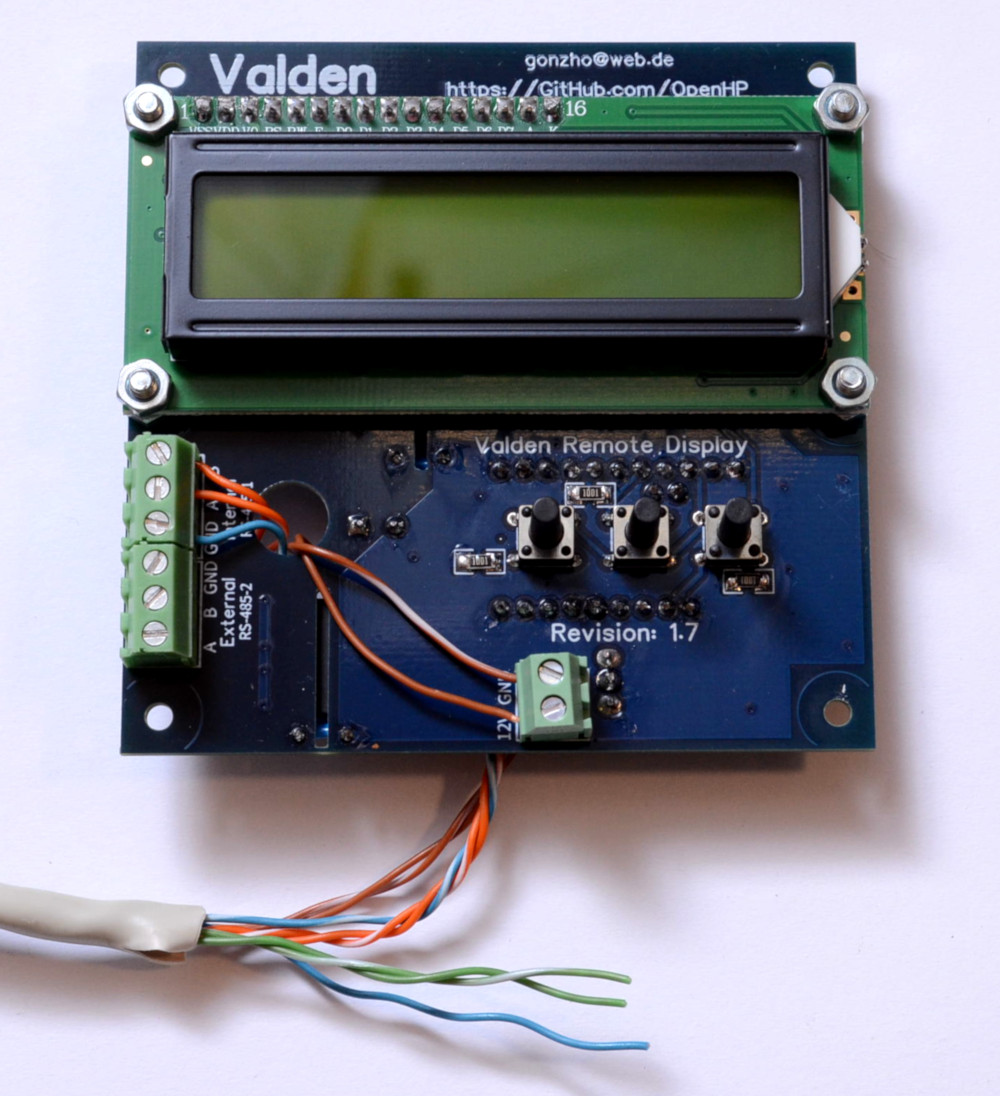

Verkabelung ist sehr einfach:
Ein Endbenutzer möchte nicht viel über Kältemittel, Verdunstung, Zyklen usw. wissen. Daher wurde diese Anzeige so einfach wie möglich gestaltet.

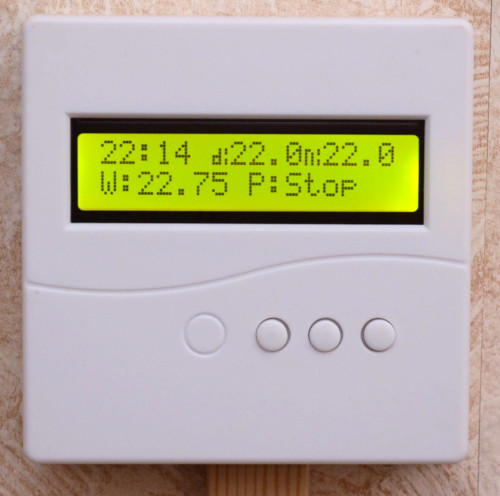

Nach dem Einschalten sehen Sie den folgenden Hauptbildschirm:
Hier werden Sie sehen:
Die zweite Zeichenfolge ist:
Und der letzte Wert ist ein aktueller Zustand, einer der Follower

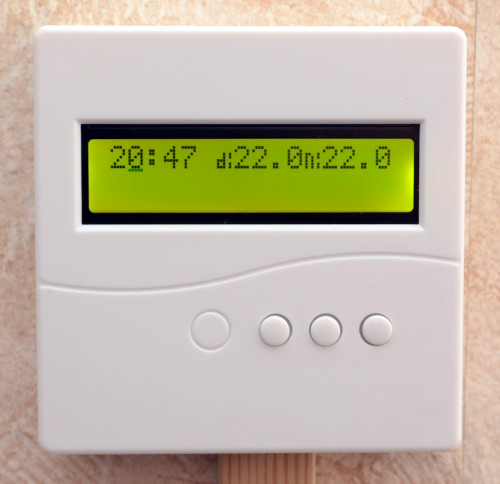

Drücken Sie die Tasten "links" und "rechts" zusammen, um den Zeitkonfigurationsmodus einzugeben.
Jetzt können Sie die Zeit festlegen. Die Schaltfläche "Middle" wechselt zur nächsten Option.

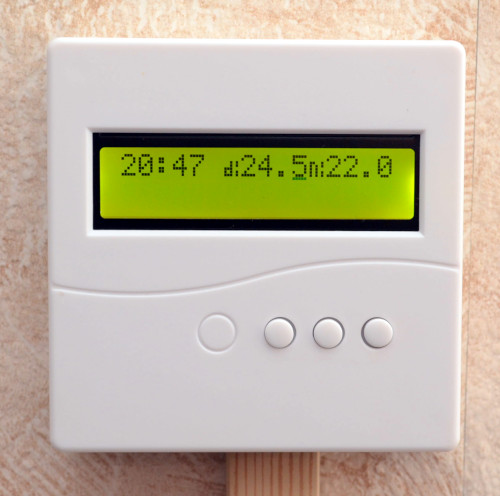

Um die Temperatur "Tag" oder "Nacht" festzulegen, kehren Sie zum Hauptbildschirm zurück und drücken Sie "Middle" -Taste. Verwenden Sie dann "links" und "rechte" Schaltflächen, um den Sollwertwert zu ändern.
| Teil | Menge |
|---|---|
| 1206 Widerstände: | |
| 100 | 2 |
| 120 | 2 |
| 1k | 4 |
| 10k | 9 |
| 100k | 4 |
| 1206 Kappen: | |
| 0,01UF | 4 |
| 0,1UF | 9 |
| 1UF | 1 |
| 10UF | 10 |
| KF124 -Terminals: | |
| KF124-3.81-3p | 2 |
| KF124-3.81-2p | 1 |
| SOP (SOIC) ICS: | |
| DS3231M (SOIC-16) | 1 |
| ADM2587ebrwz (SOIC-20) | 2 |
| Andere: | |
| MMBT2222A (SOT-23-3) | 1 |
| LM7805 (to-220) | 1 |
| 1N4148W (SOD-123) | 1 |
| 0,22f 11,2x6,5 (Supercap) | 1 |
| 10NF HV-9.0x3.0 (Blue Disc 2KV HV Cap) | 2 |
| KLS7-TS6601-13.0-180 (13 mm Taktknopf) | 3 |
| 2.54_Pins_x40_Female | 1 |
| 2.54_pins_x4 | 1 |
| Summer-R9.0-2p-4.0 | 1 |
| Arduino Pro Mini | 1 |
| 1602 Display mit I2C | 1 |
| 1602 Plastikkoffer | 1 |
