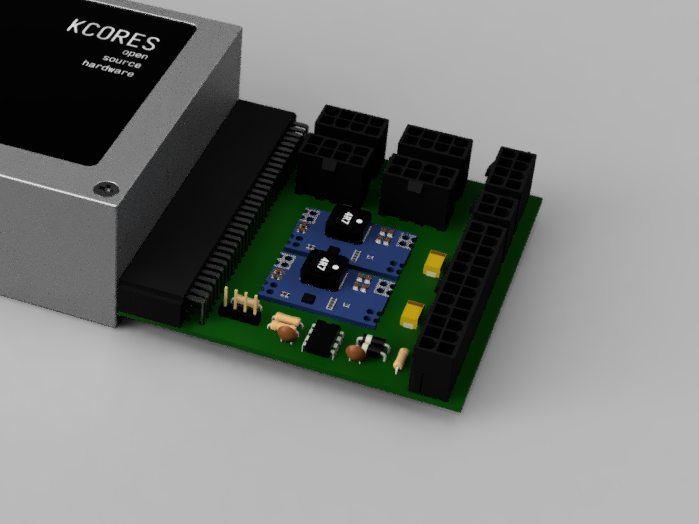

KCORES CSPS to ATX Converter

Kcores-CSPS-to-ATX-Konverter

• Projektvideo: 1 Yuan 10 Watt Junk Guy's Super ATX Netzteil - YouTube
• Kcores Exchange Group: 826702309
• KCORES Offizielle Website: kcores.com
• Herstellung von Grund auf: Erste Schritte

Spezifikation

12V	5v	3.3 V	5VSB
Abhängig von CSPs	5a	5a	5a
	25W	16.5W	25W

: 5 V und 3,3 V werden nicht für den langfristigen Einsatz von mehr als 4A empfohlen

Modulschnittstelle

• 1x 24Pin Motherboard -Schnittstelle (riesige Dragon Line Sequenz)
• 1x 4Pin IDE/SATA Festplattenschnittstelle (Lenovo -Liniensequenz)
• 5x 8Pin CPU/GPU -Schnittstelle (Goji -Liniensequenz)
• 1x I2C PMBUS -Steuerschnittstelle

Dokumentieren

CSPs unterscheiden

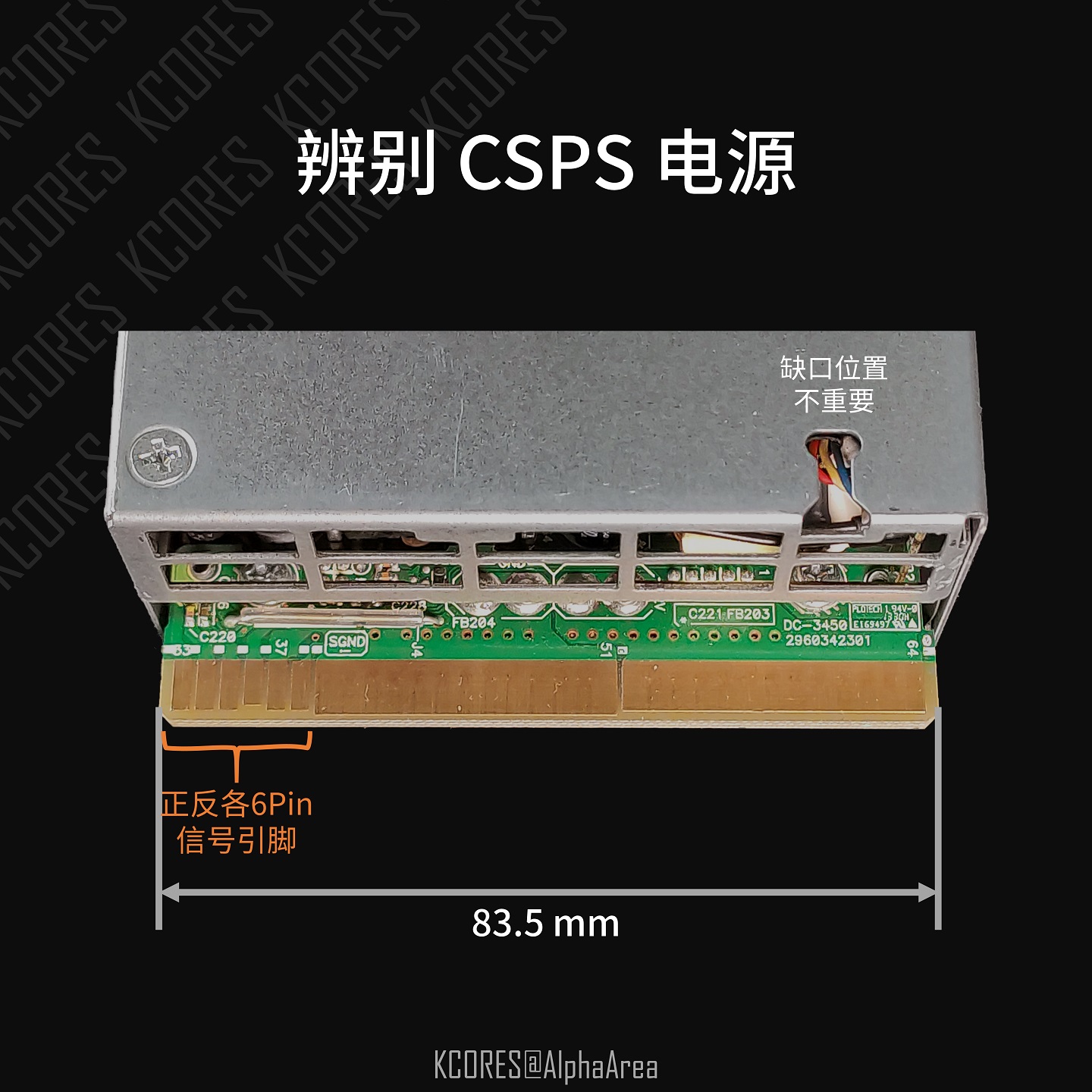

KCORES CSPS -TO -ATX -Konverter kann für die Stromversorgung verwendet werden, wie in der folgenden Abbildung gezeigt

Derzeit ist bekannt, dass Hewlett Packard Enterprise und Huawei mit Massenproduktion von CSPs produziert haben.
CSPs, die von verschiedenen Herstellern hergestellt werden, haben möglicherweise leicht unterschiedliche Erscheinungen, aber der Goldfinger muss mit der Abbildung übereinstimmen, bevor er verwendet werden kann.

Erste Schritte

• Erste Schritte

LIZENZ

Mitwirkender

• @Alphaara
• @Ubiq
• @karminski - Zahnarzt
• @Mistymoonr
