Kleine elektronische Werkzeuge für Ihre Workbench zum problemlosen Prototyping und Debuggen!

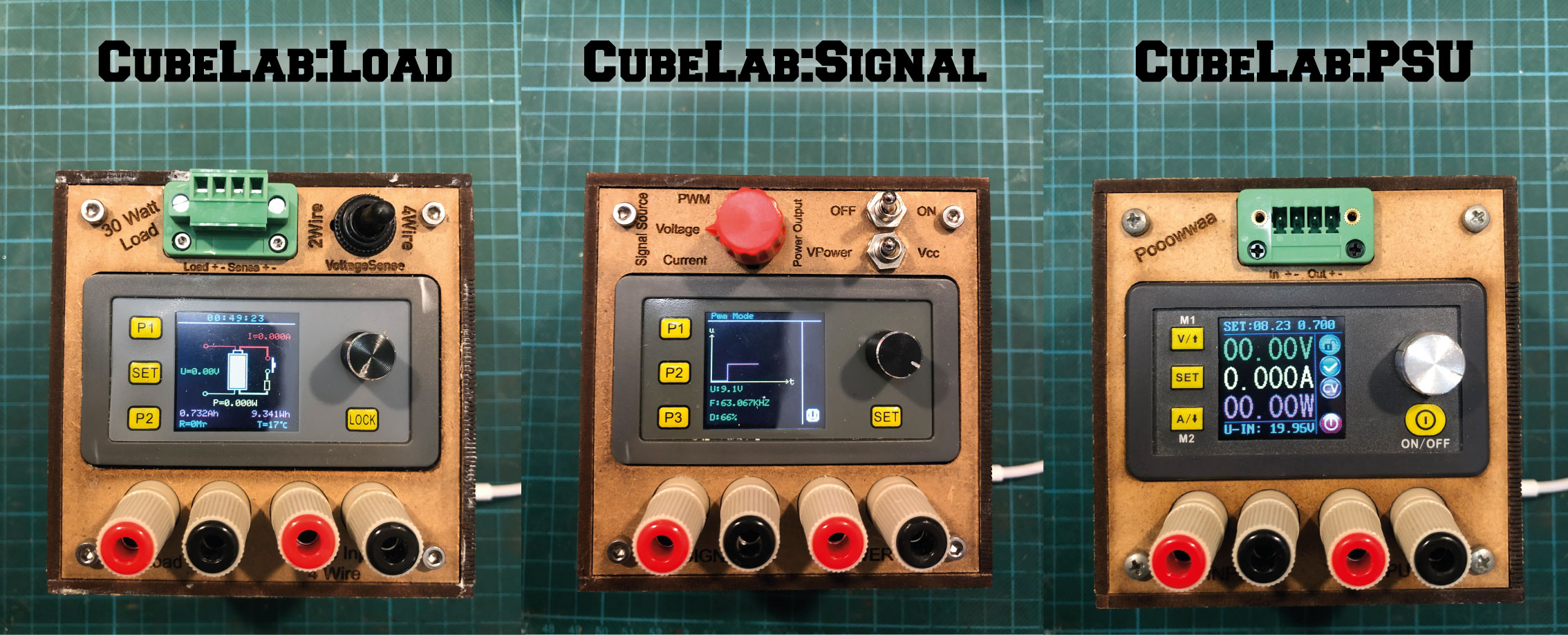

Im Moment existiert es in 3 verschiedenen Modellen:

? Pubepsu
? Cubesignal

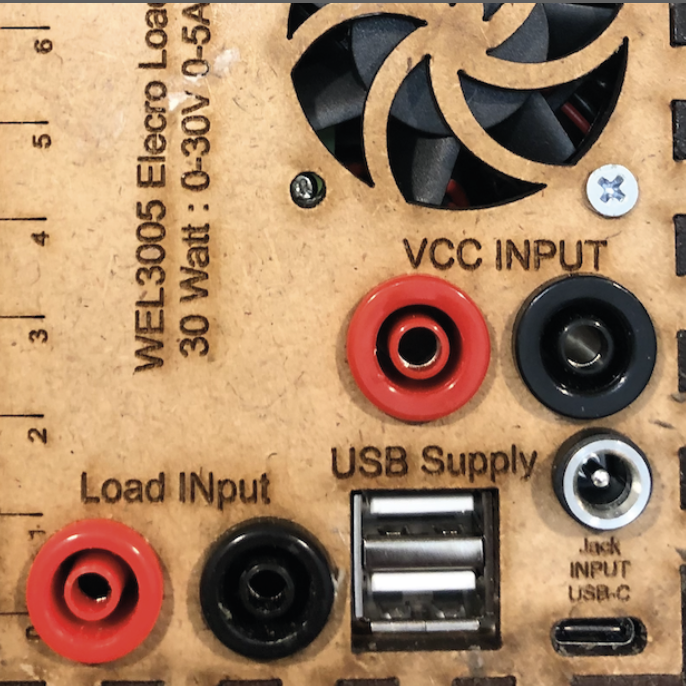

⚡️ Cubeload

? Merkmale

? Einfach zu beschaffen : COTS-Prinzip für kostengünstige Erstellen und Reparaturen
♻️ Wiederverwendung : Geben Sie Ihren Kabeln und Ladegeräten ein zweites Leben
? Größe : klein und praktisch
? Fähig : 2x USB 5V-3A-Ausgabe für das Stromversetzen Ihres Arduino, das Laden Ihres Telefons, viele Funktionen
? Flexibel : USB-C-betrieben, es verläuft von einer Power Bank, einer Autobatterie, dem Wandadapter
? DIY Friendly : Design -Dateien und Tutorials verfügbar

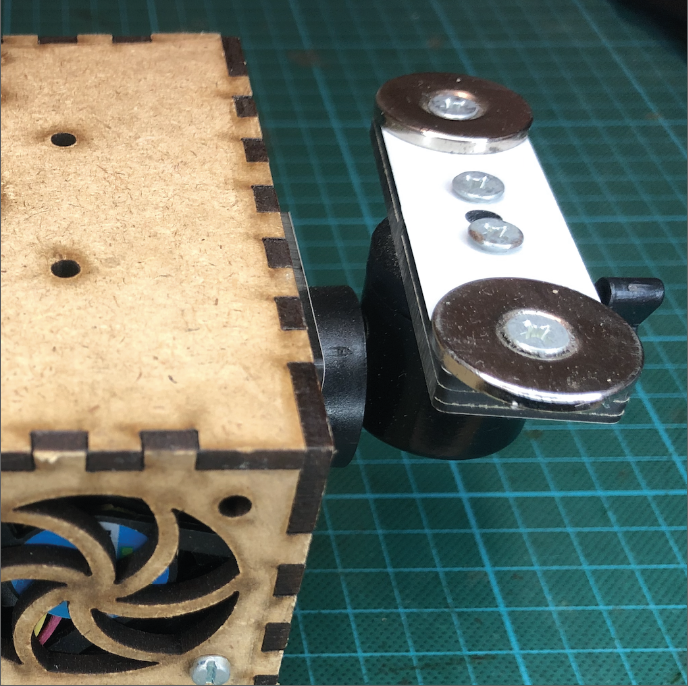

Fixierung	Komponenten	Connectiviry

? Montage -Tutorials

Noch nicht veröffentlicht!

? Pobepsu? Cubesignal ⚡️ Cubeload

Alle Cubelabs teilt gemeinsame Teile und Designmerkmale. Im Folgenden finden Sie alle erforderlichen Dinge, die Shure für Sie sein können, um Ihr eigenes Cubelab -Setup zu bauen.

Bitte, wenn Sie nach Teilen einkaufen müssen, wäre es großartig, dass Sie die folgenden Versorgungslinks verwenden. Während sie verbunden sind, unterstützen Sie mich direkt, um weiterhin neue Projekte zu liefern! Danke

? Grundausstattung und Bom

? Bom

Teilname	Menge	Preis	Versorgungsverbindung	Notizen
USB-C-Auslöser	1x	2 €	Aliexpress Amazon	Verschiedene Optionen 5-20V - Beste 20V

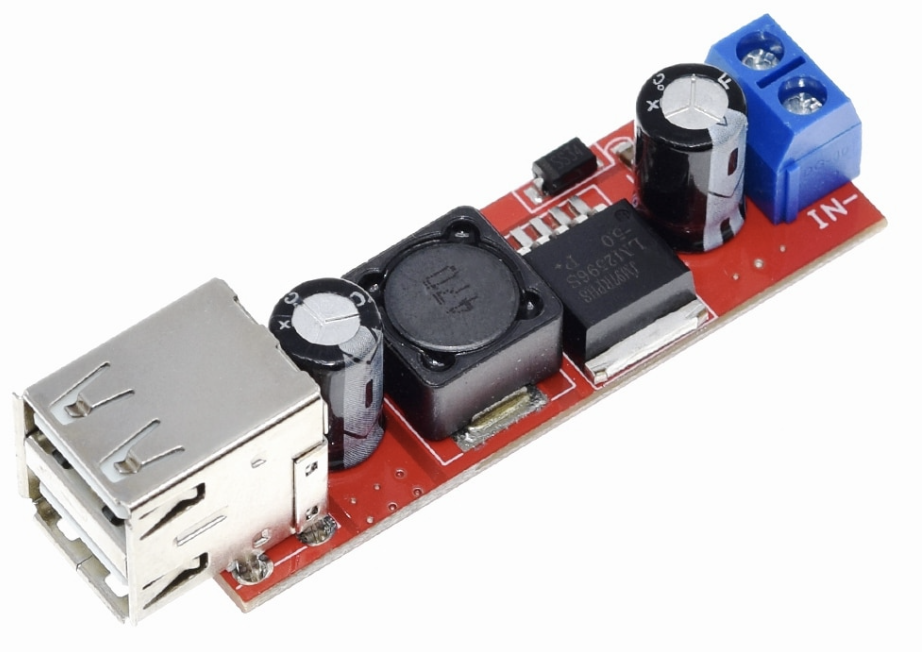

Dual USB DCDC	1x	4 €	Aliexpress Amazon	Basierend auf LM2596 DCDC -Modul 5V@3a
Jack Barrel	1x	0,1 €	Aliexpress	5,5x2,1 Buchse Innenstift + / Außenstift -
Bananenstopfen	4x	0,1 €	Aliexpress	Muss flacher (nicht betriebener) interner Stecker haben (Kurzschluss)
Bananenstopfen M5	4x	4 €	Aliexpress	Schwarz-rot-schwarz-rot
Schraube M3	4x	3 €	Aliexpress	Nicht zu lang oder kurz 10mm scheint perfekt

? Werkzeuge

Teilname	Menge	Preis	Versorgungsverbindung	Notizen
Laserschneider			Karten	Einfacher Zugriff auf ein lokales Fablab mit Ihren DXF -Dateien
Bohrer Tap M3	1x	3 €	Aliexpress	braucht 2,5mm Bohrlöcher in Plexi -Stücken
Lötkolben	1x	45 €	Aliexpress	Zum Löten USB-C Trigger Board, schöner Lötmittel für Happy Hacking

? Rohstoff

Teilname	Menge	Preis	Versorgungsverbindung	Notizen
Hitze schrumpfen	1x	1,5 €	Aliexpress	Um Kurzschluss zu vermeiden (hauptsächlich auf Bananenstopfen)

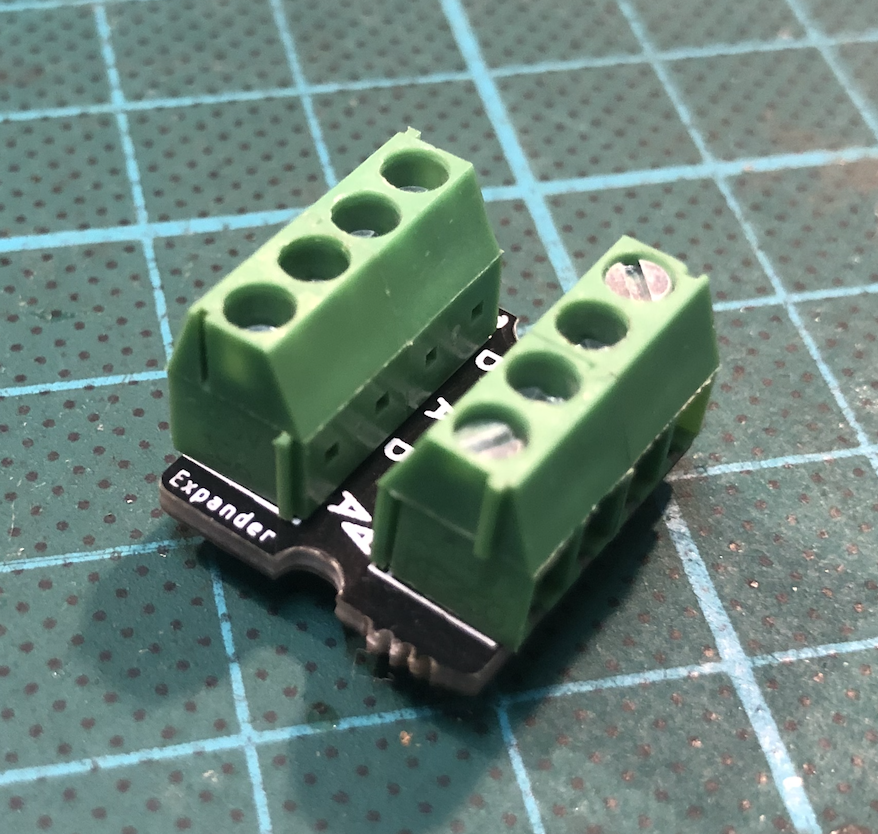

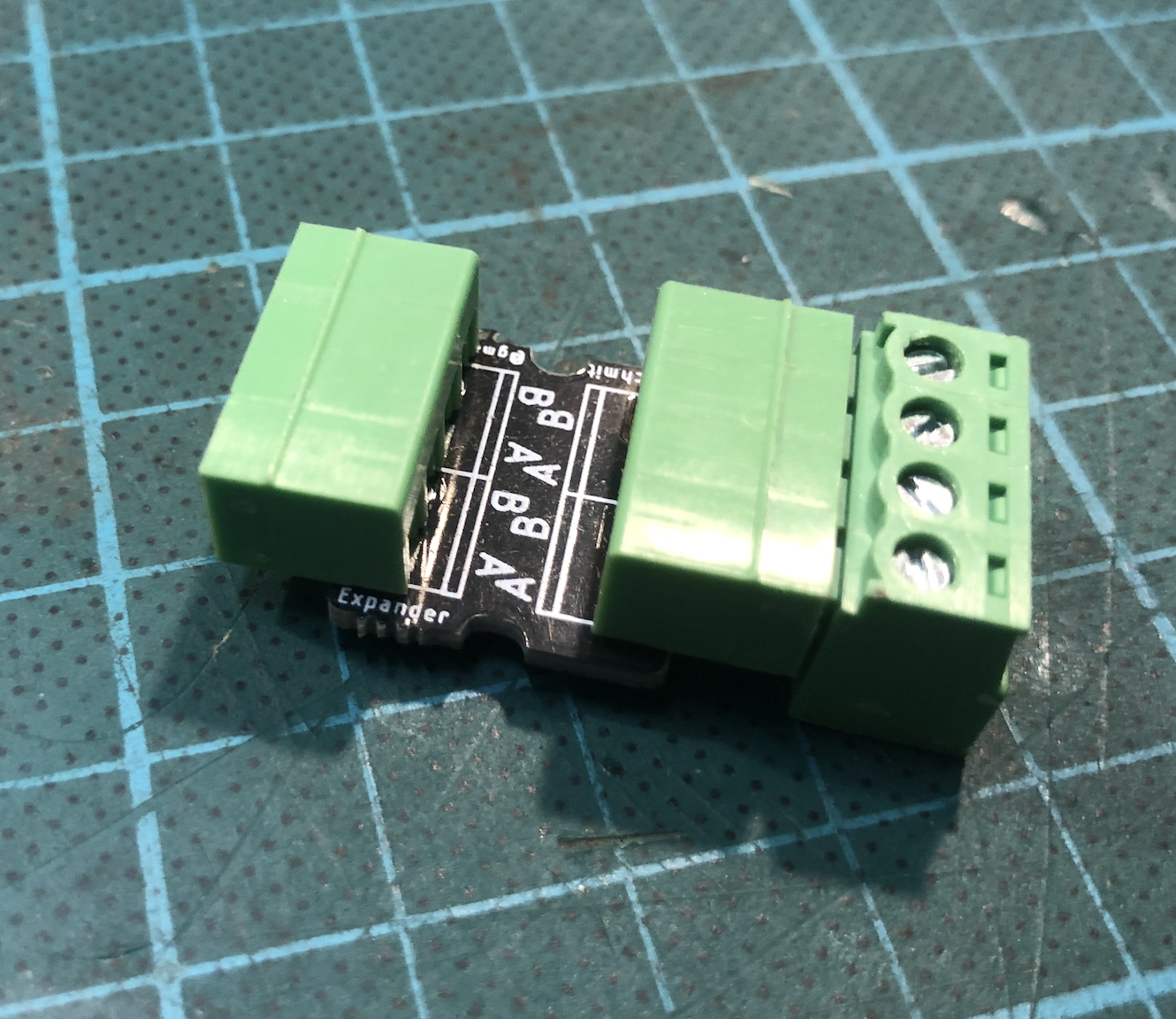

Kabelblockklemme	1x	13 €	Aliexpress	Optional, wenn Sie das Löten vermeiden möchten

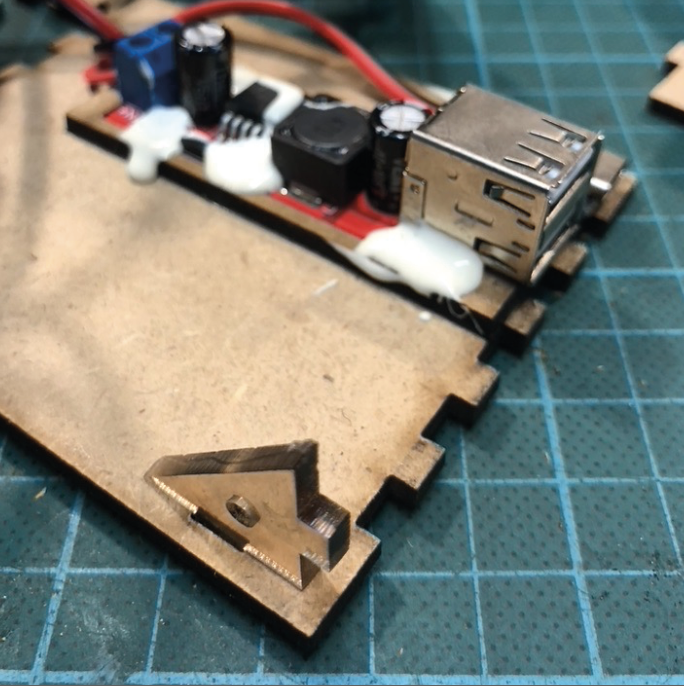

Siliziumkleber	1	3 €	Aliexpress	Jeder starke Kleber - gute Ergebnisse mit diesem einen
Silikondraht 20-28AWG	1x	Aliexpress	Glätte flexibler Draht zur problemlosen Baugruppe
Holz & Plexi 3mm	Weniger 1m2	20 €	Quellen Sie in Ihrem örtlichen Baumarkt aus

? Spezifikationen

USB-C-Auslöser	USB -DCDC -Konverter

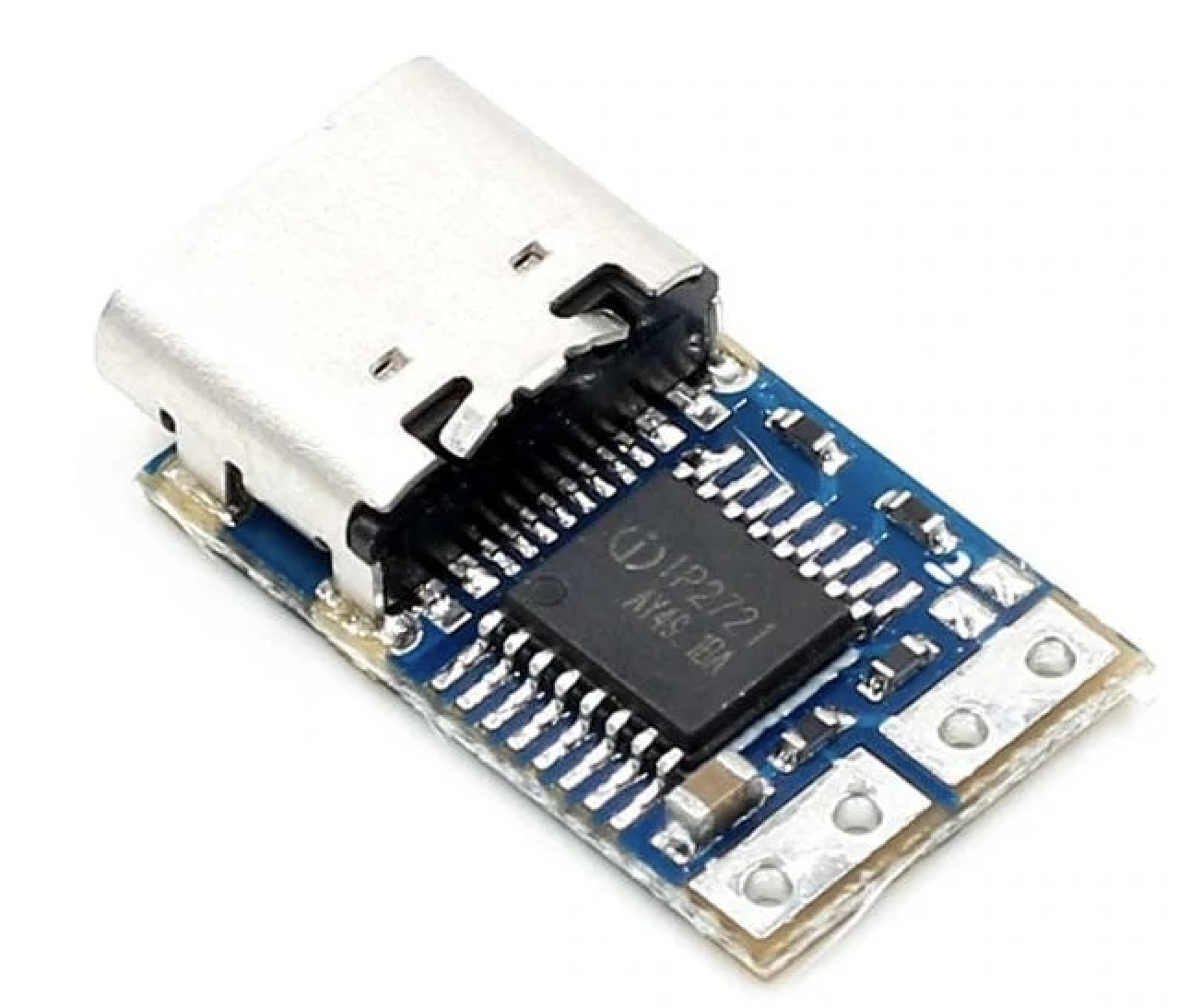

Beste Leistung 20V - Basierend auf IP2721
Basierend auf LM2596

Bewertungen | Werte

Absolute Eingangsspannungsbereich | -0,3V-30 V DC Empfohlener Eingangsbereich | 3V-25 V Gleichstromausgangsspannungsbereich | 0-20 V Ausgangsstrombereich | 0-5a

Ausgangsleistungsbereich	0-100W

USB-5V-Modulspezifikationen

Bewertungen	Werte
Empfohlener Eingangsbereich	6-40 V DC
Ausgangsspannung	5v
Ausgangsstrombereich	0-3a
Ausgangsleistungsbereich	0-15W

? Bom

Teile

Teilname	Menge	Preis	Versorgungsverbindung	Notizen
DPS3005 PSU	1x	28 €	Aliexpress Amazon	Unterschiedliche Option - bestes DPS3005
USB-C-Auslöser	1x	2 €	Aliexpress Amazon	Verschiedene Optionen 5-20V - Beste 20V
Dual USB Converter	1x	4 €	Aliexpress Amazon	Basierend auf LM2596 DCDC -Modul 5V@3a
2,5 mm Jack -Eingabe	1x	0,1 €	Aliexpress	5,5x2,1
Bananenstopfen	1x	0,1 €	Aliexpress	5,5x2,1
Thread M3
