الحرية

FreeRouting هو AUTOOROUTER المتقدم لجميع برامج PCB التي تدعم واجهة SPECCTRA القياسية أو Electra DSN.


قم بتنزيل المثبتات لنظام التشغيل Windows و Linux و MacOS هنا.

مقدمة

FreeRouting عبارة عن جهاز PCB Autorouter قوي متوافق مع أي برنامج تصميم PCB يدعم واجهة Specctra أو Electra DSN القياسية. إنها تستورد ملفات .dsn التي تم إنشاؤها بواسطة واجهة SPECCTRA الخاصة بنظام المضيف .ses ملفات جلسة specctra.

ابدء

يمكنك التفاعل مع Freerouting باستخدام واجهة المستخدم الرسومية (GUI) أو واجهة سطر الأوامر (CLI) أو واجهة برمجة تطبيقات FreeRouting. تدعم جميع الواجهات وسيطات سطر الأوامر لتعيين ملفات الإدخال/الإخراج أو تعديل الإعدادات.

التكامل متوفرة مع:

  • كيكاد
  • Autodesk Eagle
  • Target3001!
  • Easyeda
  • tscircuit
  • PCB-RND

انقر هنا لمزيد من التفاصيل.

واجهة المستخدم الرسومية (واجهة المستخدم الرسومية)

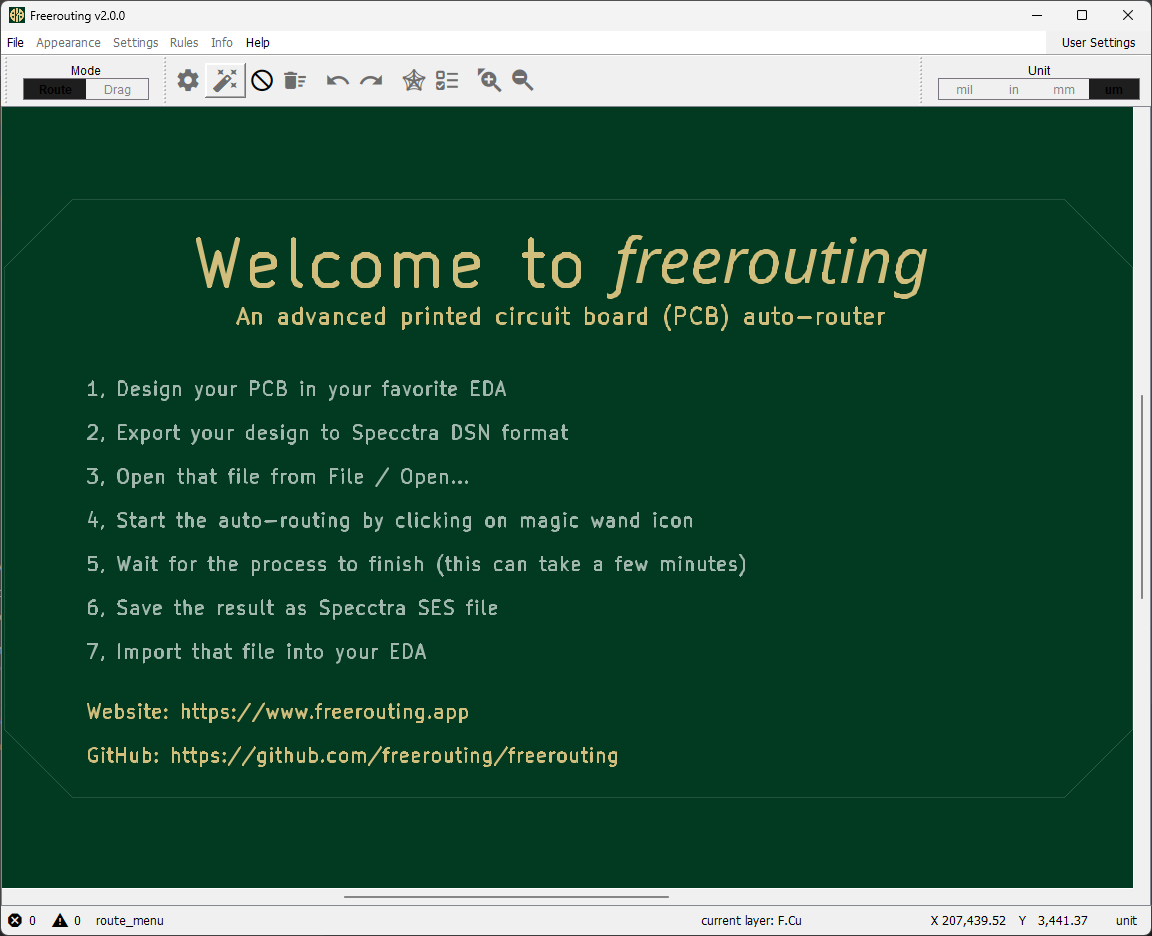

  1. إطلاق Freerouting : عند الإطلاق ، سترى الواجهة الرئيسية. صورة

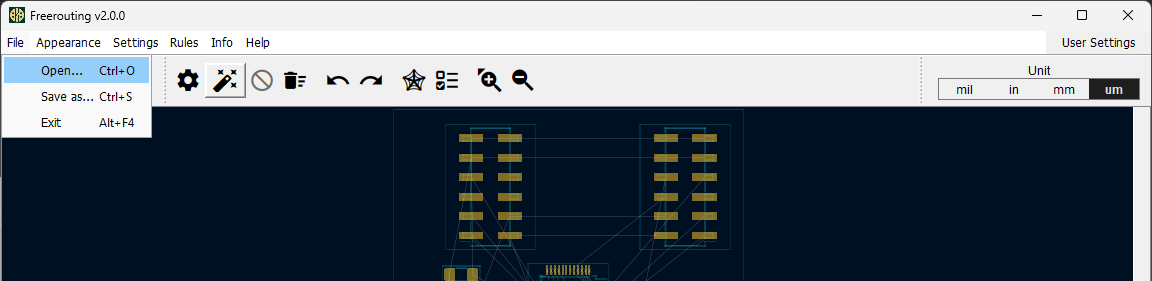

  2. افتح التصميم الخاص بك : انتقل إلى File > Open... وحدد ملف إدخال .dsn الخاص بك. صورة

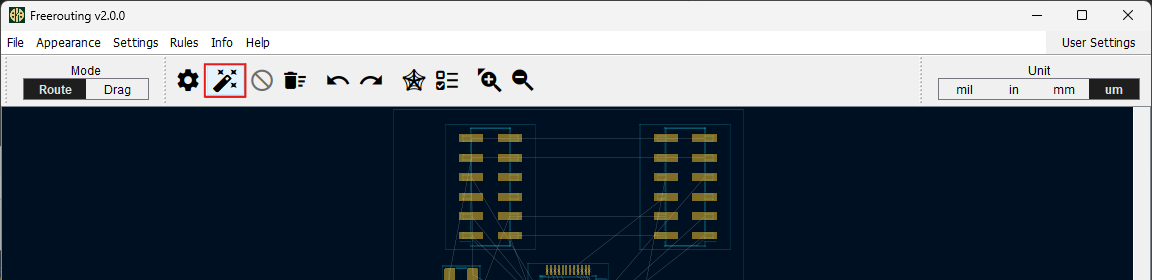

  3. ابدأ Autorouting : انقر فوق أيقونة Magic Wand لبدء عملية OutorOuting. صورة

  4. مراقبة التقدم : شاهد تقدم التوجيه بصريًا في محرر اللوحة وعدديًا في تذييل التذييل. صورة

  5. الانتهاء : انتظر حتى ينهي Autorouter جميع التمريرات. قد يستغرق هذا من بضع دقائق إلى عدة ساعات.

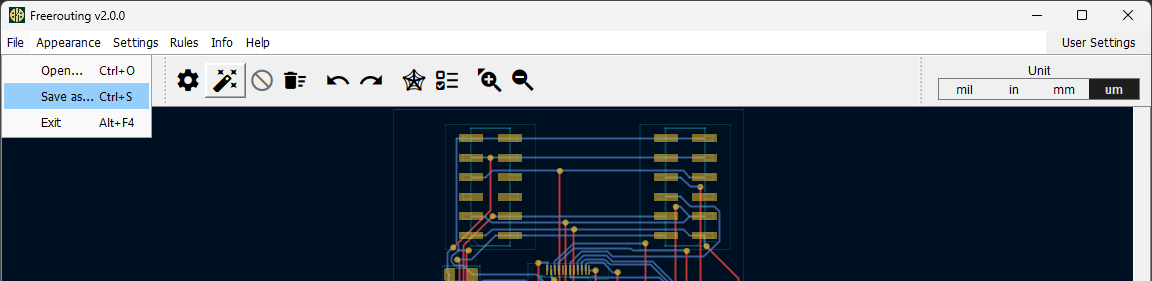

  6. احفظ اللوحة الموجه : انتقل إلى File > Save as... لحفظ اللوحة الموجه كملف .ses . صورة

واجهة سطر الأوامر (CLI)

عند استخدام CLI ، ستعمل مع ملف إدخال (على سبيل المثال ، specctra .dsn ) تم تصديره من أداة EDA الخاصة بك. سوف Freerouting شبكات غير متصلة وتوفير النتائج لإعادة الاستيراد في EDA الخاص بك (على سبيل المثال ، كملف specctra .ses ).

وسيطات سطر الأوامر المشتركة:

  • -de [design input file] : تحميل ملف تصميم specctra ( .dsn ) عند بدء التشغيل.
  • -do [design output file] : حفظ ملف جلسة specctra ( .ses ) بعد التوجيه.
  • -l [language] : اضبط اللغة (على سبيل المثال ، en للغة الإنجليزية ، de للألمانية).
  • -inc [net class names] : تجاهل فئات صافية محددة أثناء التوجيه.
  • -help : عرض معلومات المساعدة.

مثال الأمر:

java -jar freerouting-2.0.0.jar -de MyBoard.dsn -do MyBoard.ses -inc GND,VCC

يوجه هذا الأمر MyBoard.dsn ، ويتجاهل فئات Net GND و VCC ، ويخرج MyBoard.ses .

لمزيد من التفاصيل (بما في ذلك الوضع غير المقطوع) ، راجع وثائق CLI.

FreeRouting API

يوفر Freerouting نقاط نهاية API العامة لتوجيه ثنائي الفينيل متعدد الكلور. جذر API هو https://api.freerouting.app/v1 . تحقق من حالة الخدمة في /system/status .

للوصول إلى الوظائف الكاملة ، طلب الوصول إلى موقع Freerouting.

يرجى ملاحظة أن واجهة برمجة تطبيقات Freerouting ووثائقها في الإصدار التجريبي وقد تتغير.

تشغيل Freerouting باستخدام Java Jre

تتوفر المثبتات لنظام التشغيل Windows X64 و Linux X64 و MacOS. بالنسبة للأنظمة الأخرى ، يمكنك تشغيل ملف .jar المستقلة عن النظام الأساسي إذا قمت بتثبيت Java JRE.

خطوات:

  1. قم بتنزيل ملف الجرة : احصل على أحدث .jar من صفحة الإصدارات.

  2. تثبيت Java JRE : تنزيل وتثبيت Java JRE.

    • اختر نظام التشغيل والهندسة المعمارية.
    • حدد JRE كنوع الحزمة.
    • اختر الإصدار 21 .

  3. تشغيل Freerouting :

    java -jar freerouting-2.0.0.jar

    ملاحظة لمستخدمي MacOS : إطلاق FreeRouting من المحطة ؛ البدء من Finder غير مدعوم.

المساهمة

نحن ❤ جميع المساهمين لدينا. هذا المشروع لن يكون ممكنا بدونك!

  • قضايا التقرير : ساعدنا من خلال الإبلاغ عن القضايا.
  • رمز المساهمة : إرسال الإصلاحات والتحسينات عبر طلبات السحب.
  • الإرشادات : تحقق من دليل المساهمة لدينا ووثائق المطور.

دعم المشروع

إذا كنت ترغب في دعم المشروع ماليًا ، فيرجى التفكير في رعايتي.

كل مساهمة ، بغض النظر عن مدى صغرها ، موضع تقدير كبير!
