Pixplot

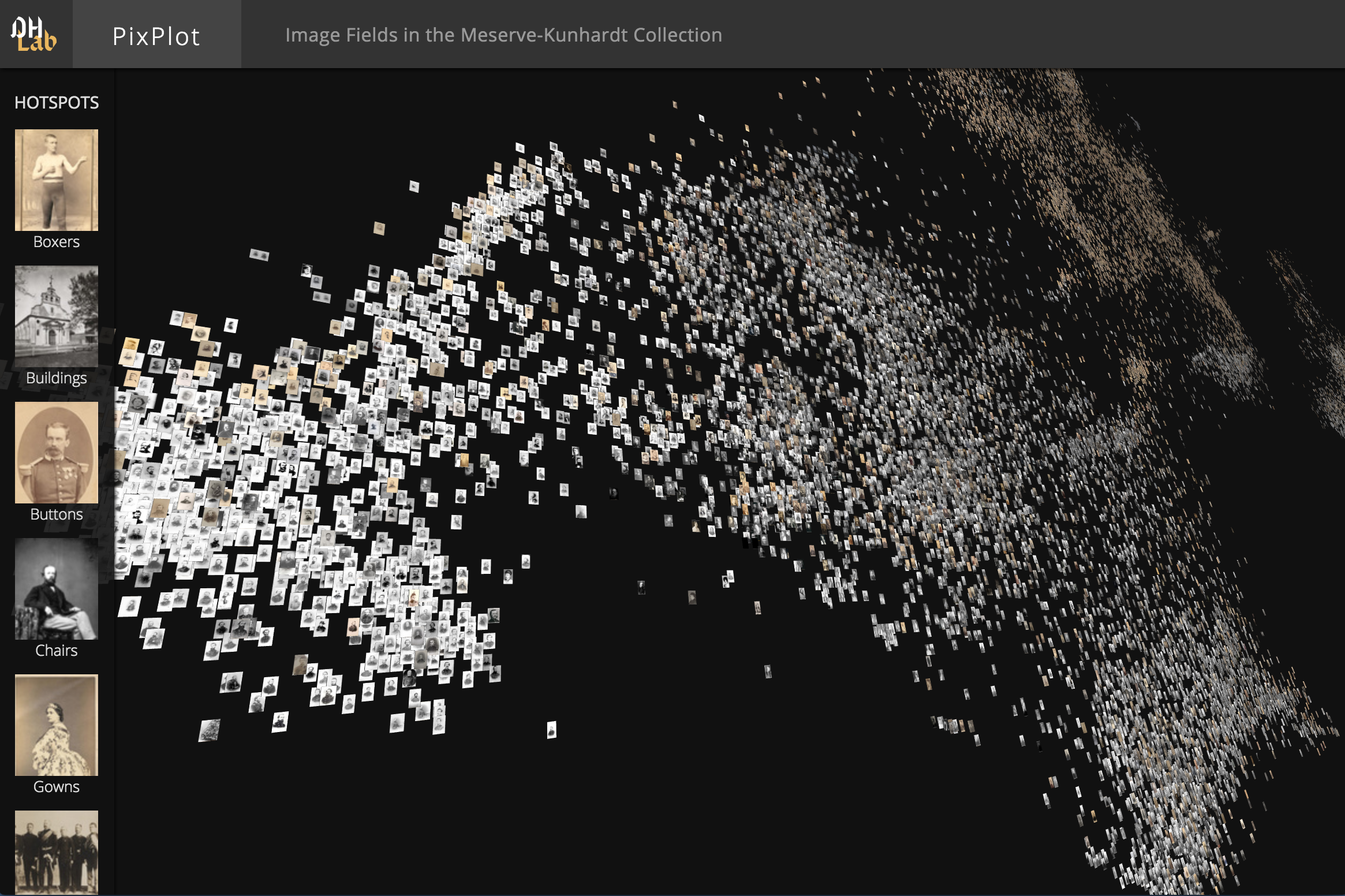

該存儲庫包含的代碼可用於在二維投影中可視化成千上萬的圖像，其中相似的圖像聚集在一起。圖像分析使用TensorFlow的Inception Bindings，可視化層使用自定義WebGL查看器。

有關最新更新，請參見更改日誌。

安裝和依賴項

我們在線維護幾個特定於平台的安裝食譜。

從廣義上講，要安裝Python依賴性，我們建議您安裝Anaconda，然後使用Python 3.7運行時創建Conda環境：

conda create --name=3.7 python=3.7
source activate 3.7

然後，您可以通過運行來安裝依賴項：

 bash
pip install https://github.com/yaledhlab/pix-plot/archive/master.zip

Pixplot最終創建的網站需要一個啟用WebGL的瀏覽器。

Quickstart

如果您有一個啟用WebGL的瀏覽器和一個裝滿圖像的目錄，則可以通過安裝上面運行的依賴項來為查看器準備數據：

pixplot --images " path/to/images/*.jpg "

要查看此過程的結果，您可以通過運行：

 # for python 3.x
python -m http.server 5000

# for python 2.x
python -m SimpleHTTPServer 5000

然後，可視化將在http://localhost:5000/output提供。

示例數據

要獲取一些示例數據來構建圖，請隨時使用耶魯大學DHLAB準備的一些數據：

pip install image_datasets

然後在Python腳本中：

 import image_datasets
image_datasets . oslomini . download ()

.download()命令將在您當前的工作目錄中製作名為datasets的目錄。該datasets集目錄將包含一個名為“ Oslomini”的子目錄，其中包含圖像目錄和其他帶有圖像元數據CSV文件的目錄。使用該數據，我們接下來可以構建一個圖：

pixplot --images " datasets/oslomini/images/* " --metadata " datasets/oslomini/metadata/metadata.csv "

創建大量的地塊

如果您需要繪製超過100,000張圖像，但沒有一個昂貴的圖形卡來可視化巨大的WebGL顯示屏，則在構建繪圖時可能需要指定較小的“ Cell_Size”參數。 “ cell_size”參數控制了每個圖像在ATLAS文件中的大小；較小的值需要更少的紋理渲染，這減少了查看圖所需的GPU RAM：

pixplot --images " path/to/images/*.jpg " --cell_size 10

控制UMAP佈局

UMAP算法對三個超級列表特別敏感：

 --min_dist: determines the minimum distance between points in the embedding
--n_neighbors: determines the tradeoff between local and global clusters
--metric: determines the distance metric to use when positioning points

UMAP的創作者Leland McInnes撰寫了對這些超參數的有益概述。要在構建圖時指定其中一個或多個超參數的值，可以使用上面的標誌，例如：

pixplot --images " path/to/images/*.jpg " --n_neighbors 2

策劃自動熱點

如果安裝並可用，Pixplot使用噪聲的應用程序的應用基於層次密度的空間聚類，對早期的DBSCAN算法進行了細化，以在可視化中找到熱點。您可能有興趣諮詢有關HDBSCAN如何工作的解釋。

提示：如果您使用的是HDBSCAN並發現PixPlot會產生太少（或只有一個）“自動熱點”，請嘗試從20的默認值中降低--min_cluster_size 。這通常發生在較小的數據集中（不到幾千）。

如果沒有HDBSCAN，Pixplot將歸結為Scikit-Learn的Kmeans實施。

添加元數據

如果您與每個圖像關聯的元數據，則在運行數據處理腳本時可以傳遞該元數據。這樣做將使Pixplot查看器在用戶單擊該圖像時顯示與圖像關聯的元數據。

要指定圖像集合的元數據，您可以將--metadata=path/to/metadata.csv添加到您用於調用處理腳本的命令中。例如，您可以指定：

pixplot --images " path/to/images/*.jpg " --metadata " path/to/metadata.csv "

元數據應位於逗號分隔的值文件中，應包含每個輸入圖像的一行，並應包含指定列順序的標頭。這是一個示例元數據文件：

文件名	類別	標籤	描述	永久鏈接	年
bees.jpg	黃色的	a | b | c	蜜蜂的膝蓋	https：// ...	1776年
cats.jpg	危險的	b | c | d	貓的睡衣	https：// ...	1972

接受以下列標籤：

柱子	描述
文件名	圖像的文件名
類別	圖像的分類標籤
標籤	圖像的分類標籤列表
描述	圖像內容的明文描述
永久鏈接	指向託管在另一個域上的圖像的鏈接
年	圖像的一年時間戳（應該是整數）
標籤	用於監督UMAP投影的分類標籤
拉特	圖像的緯度位置
液化天然氣	圖像的縱向位置

IIIF圖像

如果您想處理在IIIF服務器上託管的圖像，則可以指定IIIF圖像的新線列表將其顯示為--images參數。例如，以下可以保存為manifest.txt ：

https://manifests.britishart.yale.edu/manifest/40005
https://manifests.britishart.yale.edu/manifest/40006
https://manifests.britishart.yale.edu/manifest/40007
https://manifests.britishart.yale.edu/manifest/40008
https://manifests.britishart.yale.edu/manifest/40009

然後，可以通過運行pixplot --images manifest.txt --n_clusters 2將這些圖像指定為輸入

演示（使用Pixplot 2.0代碼庫開發）

關聯	圖像計數	收集信息	瀏覽圖像	為Pixplot下載
新聞圖：1910-1912	24,026	喬治·格蘭瑟姆·貝恩收藏	1910年代的新聞	圖像，元數據
Bildefelt I OSLO	31,097	Oslobilder	高級搜索，1860- 1924年	圖像，元數據

致謝

DHLAB要感謝Cyril Diagne和壯觀的Google Arts實驗的首席開發商TSNE Viewer的首席開發商Nicolas Barradeau，以慷慨地分享有關該觀看者使用的優化技術的想法，以及Lillianna Marie，以命名該觀眾Pixplot。
