Remora matrix

使用MIDI作為觸發啟動矩陣效果

我們以前的固件Remora打算從ORCλ接收簡短命令，並在可尋址LED條紋上製作非常簡單的Neopixels動畫（WS2812B喜歡）

計劃nodejs中間件

第一個不需要任何MIDI HAT將信號轉換為MIDI的實現使用Nodejs中間件。要啟動它，只需轉到目錄：

 cd middleware/midi-to-udp
nodejs midi.js

在那裡，您會看到您將擁有哪些端口作為即將到來的MIDI。您需要MIDI輸入源是一種儀器或您從計算機本身發送的東西。就我而言，我將膽怯和玫瑰g的結合（用於Linux的蛋糕漫步）結合在一起。看到列出的端口後，只需在其中添加-p（port）和-U（UDP）IP地址。 UDP端口在中間件和ESP32固件中均固定為49161。例如：

 $ nodejs midi.js -p 3 -u 192.168.12.109
Listening to: rosegarden:out 1 - General MIDI Device 130:3 and forwarding to 192.168.12.109:49161

這將將MIDI音符重定向到UDP。 ESP32將收到此UDP簡短消息，並將其繪製在LED矩陣中。

計劃B Midi串行版本

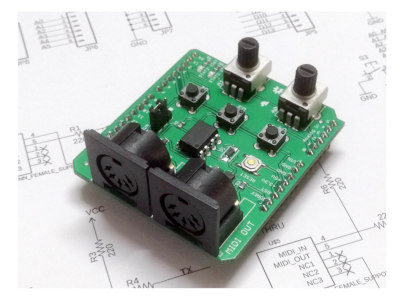

需要一個Sparkfun Midi-Arduino模塊才能使MIDI穿越並進行串行轉換。使用Serial2將第一個調試的接線與ESP32的接線非常直接：

ESP32 | HAT MIDI 5V 5V GND GND RX 26 TX 27

如果您想獨立wifi，這實際上應該是真實的東西，更快且潛在的速度更少。

我們的自定義內部消息統一Nodejs和Midi Serialin

為了統一固件的不同採用，並且將來是一個通用類，該類將聆聽相同的命令，我們發明了一個非常簡短的內部消息，該消息使用6個字符。我們使用十六進制始終保持2個字符長度：

 2 chars (HEXA) representing Note played
1 boolean      representing Status (1 note on, 0 note off)
2 chars (HEXA) representing Velocity

NNSVV注意，狀態，速度

在UDP-MIDI-MATRIX版本中，中間件腳本應在後台運行，以便將MIDI信號轉換為簡短的UDP消息。

在Midi-In-in-in-in-in-in-in-in-in-in-in-in-midi中，MIDI使用Sparkfun Midi帽子轉換為UART，並直接在ESP32中的HardwareSerial端口（Serial2）中收到。因此，此版本是wifi獨立的，應該具有較小的延遲。但是，您需要在電纜中使用MIDI。

示例：在十進制，速度60中的八度音頻3中播放36，消息說明是：

 2413B
When the same note is released it could be:
24000

請注意，某些合成器也會發送釋放速度，因此最後2個chars Hexa並非總是0。將來將實現頻道過濾。讓您使用PlatformIO.Ini常數在所有通道或2個通道之間進行選擇：

 -D MIDI_LISTEN_CHANNEL1=0
-D MIDI_LISTEN_CHANNEL2=0

在0上，它將允許全部。如果您對每個常數使用1和2，則只能聆聽這些頻道。頻道過濾僅在串行版本中可用，因為我仍然沒有發現nodejs midi庫中的位置。可以隨意探索中間件/中間軟件上的讀數

發展的想法

• 擁有Nodejs Midi中間件作為替代方案，因此您不需要Midi Special Gear即可使用此固件。完畢
• 計劃B：使用MIDI作為啟動動畫的直接來源。在作品中（Midi-in-in-matrix）
• 使用Adafruit Neomatrix GFX作為Neopixel矩陣的圖形庫，因此您可以將其視為顯示。這意味著完整的幾何功能以及字體支持。使用Awesome fastled_neomatrix（信用：Marc Merlin）完成
• 建立一種新的MIDI語言，該語言具有完整的和弦支持，狀態（開/關）和速度。完畢

該語言應保持簡單且也很短，以便可以通過UDP快速飛行。第一個計劃迭代看起來像這樣：

 Chord HEXA | note on/off (1 char) | velocity HEXA
48140 C on 40
48030 C off

• 基於和弦 /速度構建一些簡單的動畫效果
• 還構建了一種未動畫的模式，而是使用基於速度的和弦和尺寸來啟動不同位置的GFX（正方形，圓圈，您將其命名）。因此，c輕輕地將一個小圓圈變成一個小圓圈，一個d壓力的強度將使更大的像素前方的像素。

該存儲庫中的演示組織

請確保僅編輯platform.ini和uncomment，只有一個src_dir文件夾之一選擇要運行的示例。例如，如果您想將UDP運行到MIDI固件，則只需輸入以下內容：

 #Uncomment only one of the folders to select what example to run:
#src_dir = firmware/adafruit-matrix-test
src_dir = firmware/udp-midi-matrix

然後，編譯只會選擇此目錄並將其刷新到您的ESP32。

要求在Platform.ini文件中。檢查一下並將其調整為您的董事會和需求。這是非常快速的，感謝Amazing Marc Merlin的for for fastled_neomatrix的工作，這是將數據發送到您的可尋址LED數據引腳的原因。

伴侶申請

• Remora僅用於簡短的LED條紋動畫
• ORCλ音序器

其他信息和鏈接

• 重新利用MIDI協議以控制我的博客中有關該項目的LED Matrixes文章。如果您想閱讀更多詳細信息，請檢查一下。
