maskromtool

其他类别

v2024-08-18

下载

大家好，

这是我的CAD工具，用于拍摄面膜ROM并提取零件的照片，以便可以恢复ROM的内容。

该工具中的键盘快捷键是可选的。在开始探索之前，请阅读下面的GUI文档。

如果您发现此工具很有用，请为您自己或聪明的学生购买我的有关微控制器的书的副本。

- Travis Goodspeed

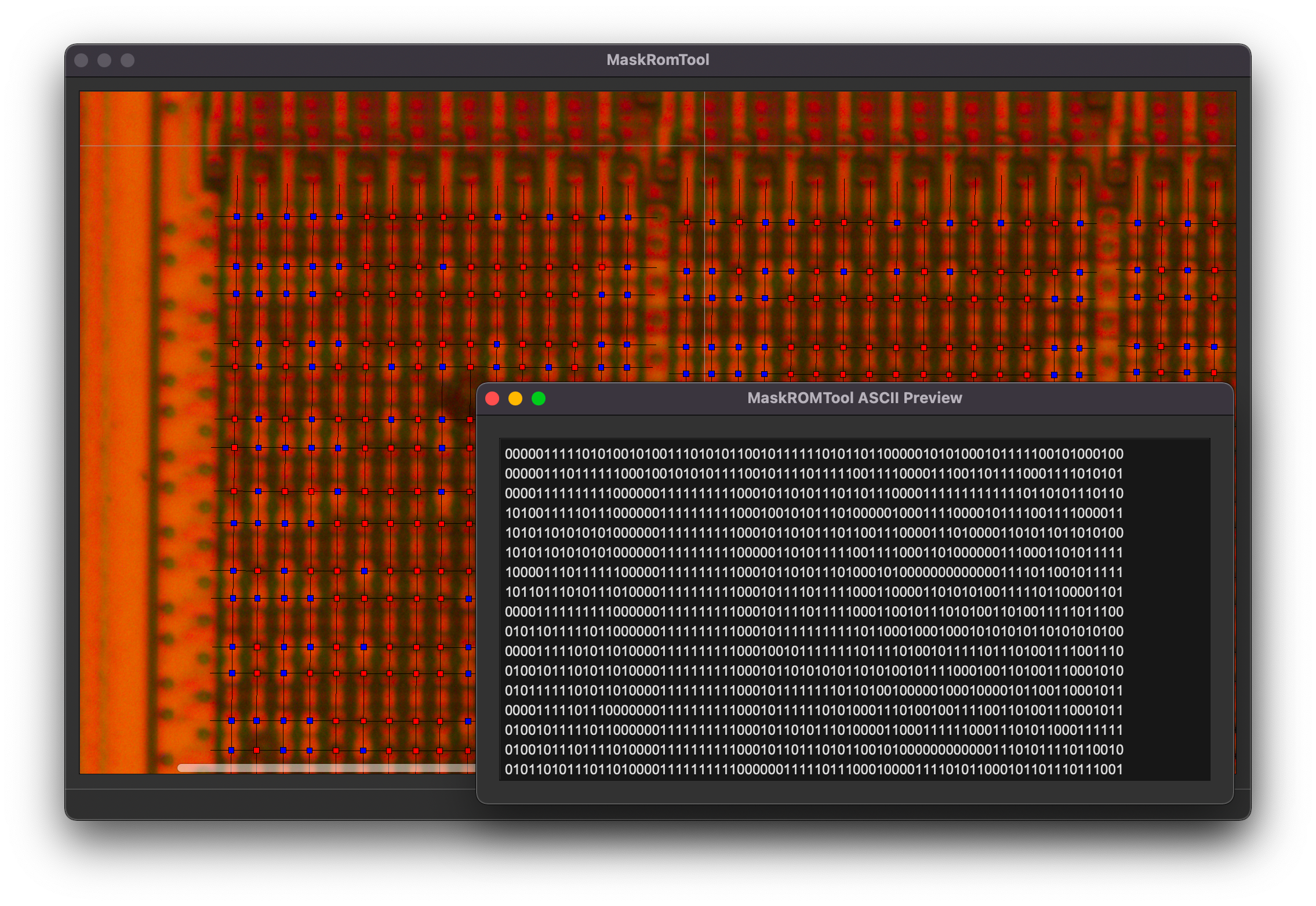

工具的屏幕截图。

例子

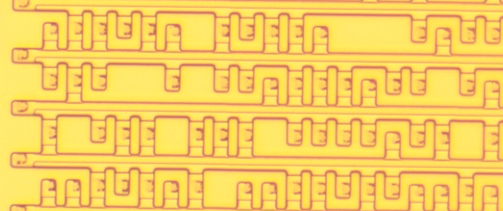

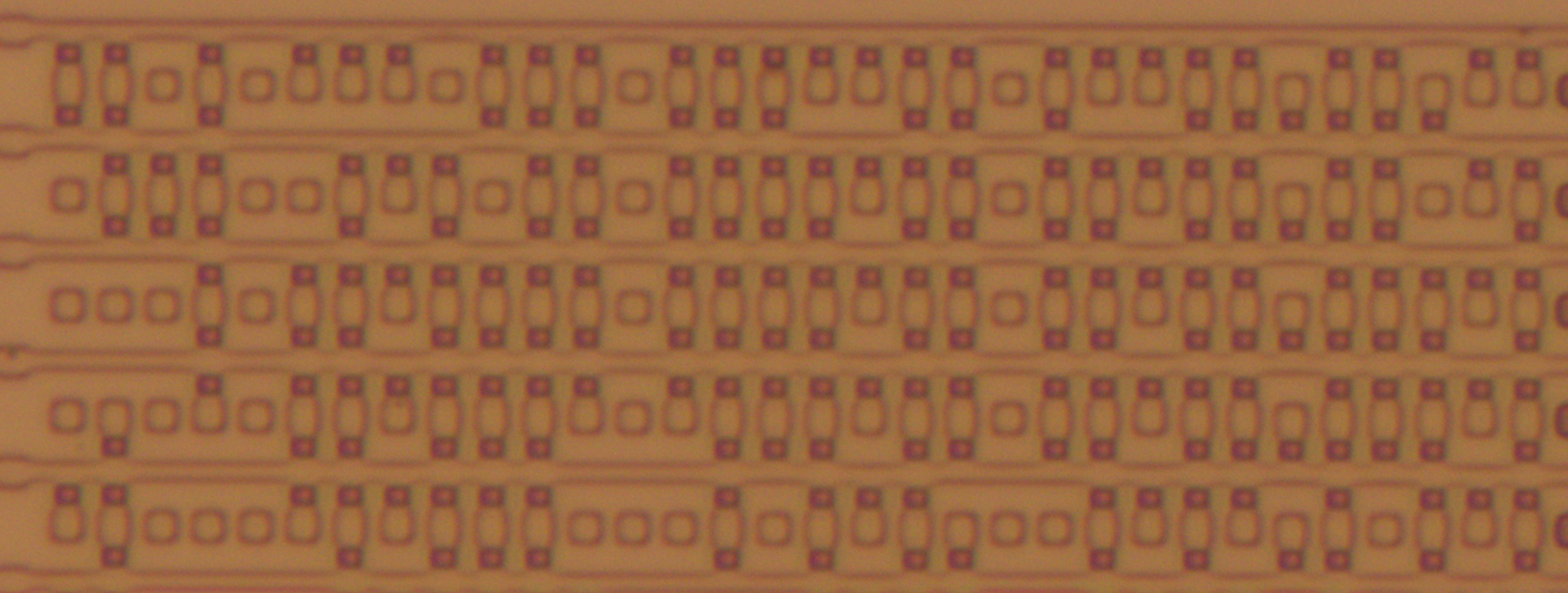

GBROM-TUTOIAL会教您如何从Gameboy的Mask ROM的照片开始，然后努力进行准确的ROM图像。

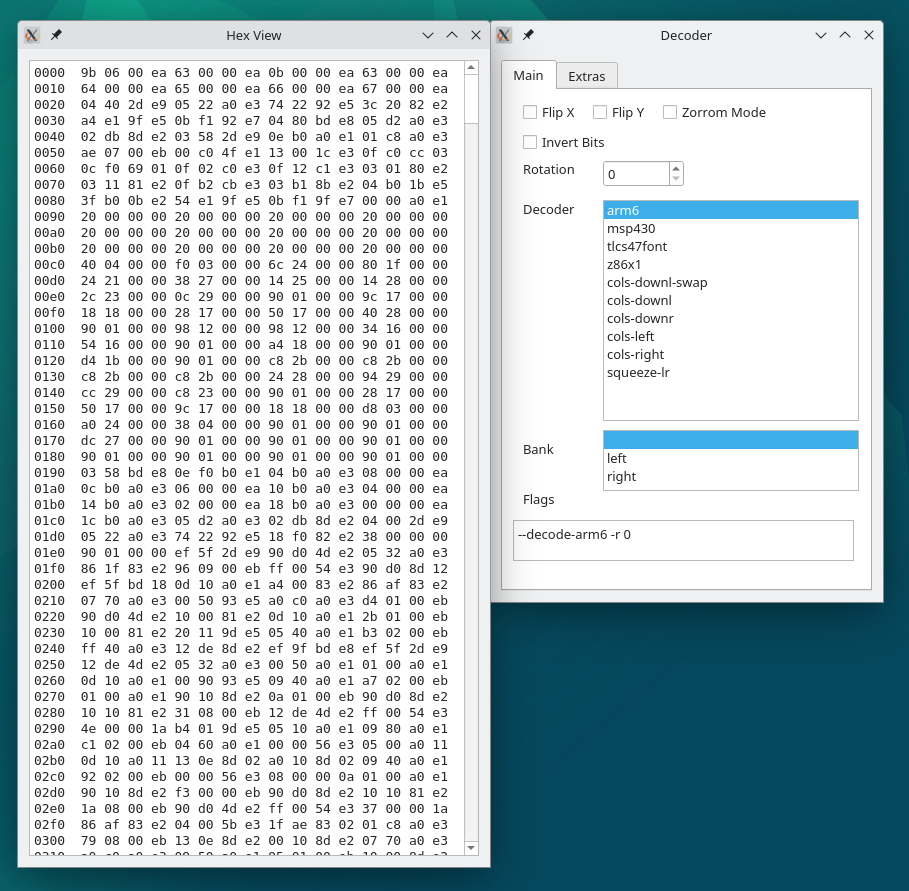

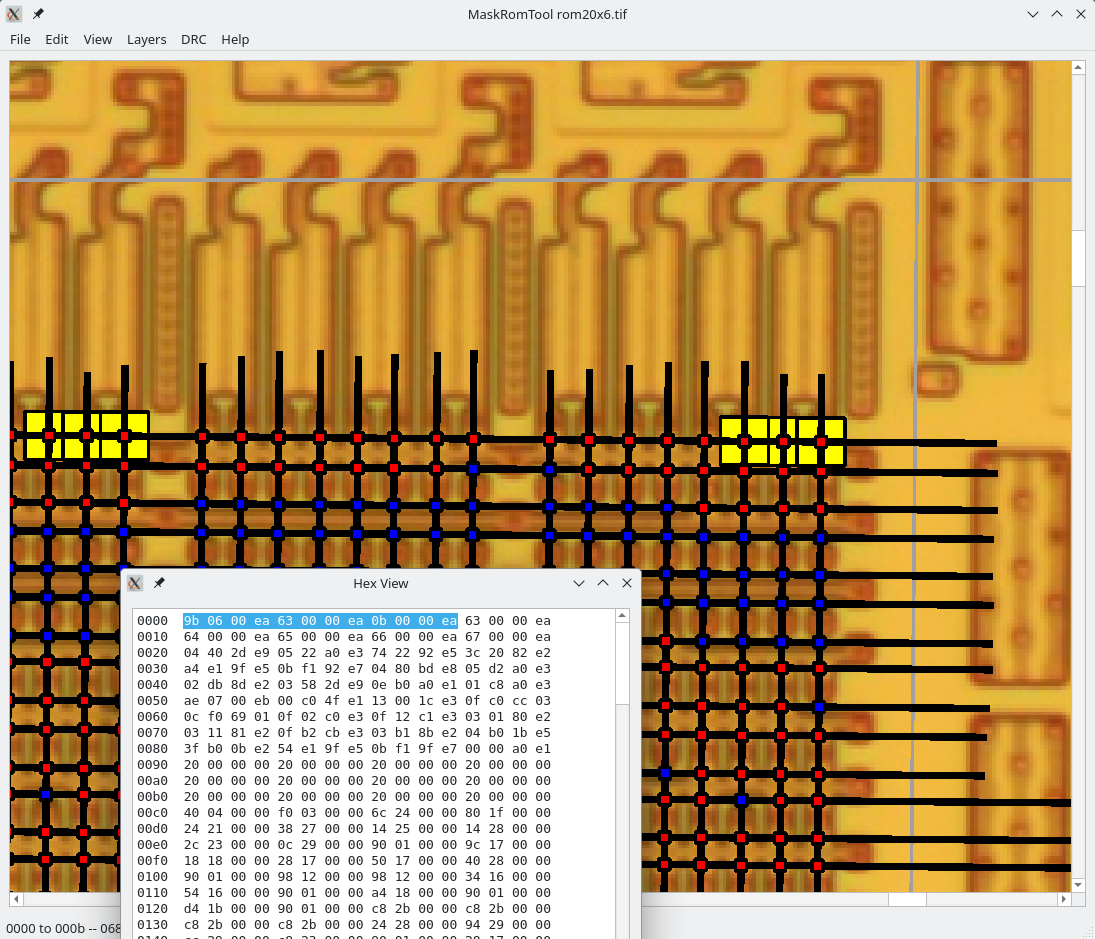

MyK82 ROM在Fortezza卡中从Myk82芯片中保存了完整的ROM转储。这是快船芯片的后继产品，存储库不仅包含所有ROM位，还包括重新校正的重新拍摄。

WERSI-SLM2-51173是来自音乐合成模块的Zilog Z8 ROM。

释放ChangElog

master - 通过避免列表中的深层副本来改进性能。现状栏中的适当位计数和状态栏现在使用固定宽度字体。

2024-08-18- Gatorom的求解器设置选项现在使用描述性fiilenames。 GUI现在可以用文件/导出/求解程序导出一组解决的结果。更清晰的选择矩形。现在，当用户混淆它们时， R和C将绘制正确的行类型。 ^H现在设置了家庭位置。缩放和移动键现在在第二视图中起作用。现在， V键在DRC期间淘汰了完美的重复线条。现在将行和列存储为排序列表而不是集合。现在，在文件导出中，行和列的顺序是一致的。性能在位标记，背景位标记和对齐方式中提高。 MacOS通用二进制。 Romalignertilting可以更好地适用于银行之间差距的设计。在拖动过程中不再绘制视外位，从而加快了调整长线的调整组。

2024-07-14-删除双重选择项目时修复了崩溃。删除和backSpace现在删除D多个拆卸器。现在，随着解码阈值的更改，解码现在已更新。

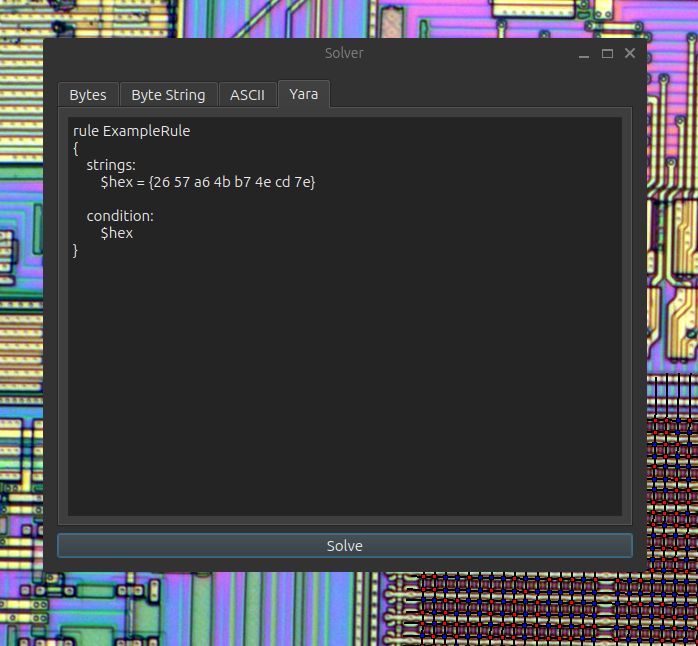

2024-06-23- YARA规则解决。稳定性改进。十字准线更新到选定线的角度。现在空间重复最后一行，无论是行还是列。可以选择多个项目，然后移动+D重复它们。选择Shift以添加更多行或CTRL（MACOS上的CMD）以删除行。右拖动移动多行，仅预览相关位。现在可以选择Crosshair和选择颜色。放大时，背景不再是铺有瓷砖的。

2024-05-19-急诊室违法行为被迫被强制清除。直方图导出用于绘制GNUPLOT中的颜色分布。支持Wayland。 CLI，GUI，求解器和基本解码器中的明确单词大小支持。求解器集，将所有潜在解决方案导出为二进制文件。不可靠的对准器已弃用。 GUI求解器。拆卸器呼吁Mame的Unidasm。

2024-01-28-撤消和重做。字符串对话。 backslash键，可见层。可靠的对齐算法。关闭主窗口关闭应用程序。

2024-01-01-解决奇数大小时，请在Z8解码器中修复总线误差。 Gatorom CLI中的详细模式。现在在GUI解码器中squeeze-lr模式。编辑菜单项以清除所有位修复。 E将选择下一个刚果民主共和国违规行为。完美的垂直图像不再破坏对齐算法。

2023-12-07-选择亮点。排在状态栏中的行/列计数。 ASCII求解器。从尴尬的rom尺寸中修复了求解器中的多次崩溃。 Gatorom在GUI中解码。去除冗余解码器。十六进制的观看器，并突出显示选定字节。 Gatorom CLI现在非常严格地退出非法访问。 Zilog Z8 ROM支持。

2023-09-13-禁用OpenGL的CLI选项。打印支持。工作窗口构建。

2023-08-06- OpenGL现在功能且默认。鳄鱼包括用于位解码的。

2023-07-20-辅助显示支持。高采样。删除线路后撞击V时修复崩溃。

2023-06-17-在X86_64和ARM64上添加了MacOS。

2023-05-30-第一个Windows版本。

建筑

该工具在Windows，Linux，FreeBSD和MACOS中使用QTCHARTS扩展名的QT6。

从CLI中构建该工具是最简单的。在Debian Bullseye（11.x）中，

 % sudo apt install make gcc g++ cmake git qt6-base-dev libqt6charts6-dev
qt6-translations-l10n linguist-qt6 qt6-l10n-tools qt6-tools-* qt6-image-formats-plugins
% git clone https://github.com/travisgoodspeed/maskromtool/
...
% cd maskromtool
% mkdir build; cd build
% cmake ..
% make -j 8 && sudo make install

在Windows和MacOS中，将QT用于开源安装程序，确保包括图表和图像格式扩展名。然后打开CMakeLists.txt作为一个项目。然后， Ctrl+B将编译maskromtool 。如果您对导入有问题，例如选择错误的QT安装，请删除CMakeLists.txt.user并重新打开项目以重试。

为了方便Windows和Macos用户，我们还制作了一些预制版本。

GUI使用

首先使用文件/打开ROM作为照片打开ROM图像。尝试使用未压缩格式，但要注意MacOS不喜欢TIFF文件。

在滚动鼠标车轮时握住控制键（MACOS上的命令）将放大进出。您也可以在轨道垫上捏缩质。用中间按钮拖动将锅平移，或用两个手指滚动作为操作系统喜欢。

按任意惯例，这些位应在较短的行中长列。如果可见解码器线，则应该位于图像的顶部。随意拍照，然后将其旋转以进行标记。

保存项目时，图像的文件名将使用.json扩展。此分类和缩进的JSON文件应适用于版本控件，例如GIT存储库。

然后，这些键盘按钮可提供您的大部分输入。对于绘图线，请先单击一次作为开始位置，然后在鼠标在末端位置上方时按键。删除项目或设置其位置将适用于最近放置的线路，除非您将盒子拖动以选择一条线。

通过用左鼠标单击拖动它来选择一个项目，然后看着它变成绿色。最近放置的项目是自动选择的。一些命令在多个选定的项目上使用；其他人只有一个。

您可以使用D删除错误，也可以用S ，箭头键或右键单击阻力来调整其位置。在移动过程中，无关线的位可能被隐藏为性能， M键或释放正确的鼠标按钮将重新绘制它们。

在macOS上， ^表示命令，而不是ctrl。

 Tab         -- Show/Hide bits.
           -- Show/Hide rows and columns.
^          -- Show/Hide background.
ALT        -- Show/Hide crosshair.


R           -- Draw a row from the last left-click position.
SHIFT R     -- Repeat the last row.
C           -- Draw a column from the last left-click position.
SHIFT C     -- Repeat the last column.
SPACE       -- Repeat the last row or column.


D           -- Delete the selected objects.
SHIFT D     -- Duplicate the selected lines.
S           -- Set the selected object to the mouse position.
F           -- Jump to the selected item.
ARROWS      -- Move the selected items.

right-drag  -- Move the selected items. (SHIFT or ^)
middle-drag -- Pan the view.
^ wheel     -- Zoom.

Q           -- Zoom to zero.
A           -- Zoom in.
Z           -- Zoom out.
H           -- Jump to home position.
^H          -- Set the home position.


SHIFT F     -- Force a bit's value. (Again to flip.)
SHIFT A     -- Force a bit's ambiguity.  (Again to flip.)

M           -- Remark all of the bits.
SHIFT M     -- Update hex decoding and disassembly.
V           -- Run the Design Rule Checks.
SHIFT V     -- Clear the DRC violations.
E           -- Jump to next violation.

^Z          -- Undo
SHIFT ^Z    -- Redo

^S          -- Save changes.

当您首次开始标记位时，该软件尚不知道一个和零之间的阈值。您可以使用View / Choose Bit Threshold进行配置。

即使是最好的位也不会完美地标记，因此请使用SHIFT+F强制钻头值，您可以看到软件是错误的。 SHIFT+A是相似的，并且标记为模棱两可或损坏。 DRC菜单包含设计规则检查，这些规则检查将突出项目中的问题，例如弱位或损坏的对齐。

如果放置许多行变得乏味，请选择一个带有左鼠标按钮的组，然后用SHIFT+D重复整个集合。然后，您可以使用右鼠标按钮将其拖动到新位置，将另一个副本留在原始位置。如果帧速率下降，请使用TAB键暂时隐藏所有位，这大大加速了在密集区域中移动许多线路。

十字准线将使自己调整为您最近放置的行和列。这应该让他们倾斜一点以匹配您的照片的现实。

在标记了钻头并检查它们是否与DRC准确的位置之后，运行文件/导出将它们转移到ASCII中，以使用Gatorom，Bitviewer或Zorrom等其他工具来解析。

CLI用法

除GUI外，该工具还具有一个命令行接口，可用于脚本。使用--help Switch查看最新参数，如果您希望GUI不愿意进行交互式使用，则--exit开关。

 forum% maskromtool --help
Usage: maskromtool [options] image json
Mask ROM Tool

Options:
  -h, --help                 Displays help on commandline options.
  --help-all                 Displays help, including generic Qt options.
  -v, --version              Displays version information.
  -V, --verbose              Print verbose debugging messages.
  --stress                   Stress test bit marking.
  -e, --exit                 Exit after processing arguments.
  --disable-opengl           Disable OpenGL.
  --enable-opengl            Enable OpenGL.
  -d, --drc                  Run default Design Rule Checks.
  -D, --DRC                  Run all Design Rule Checks.
  --sampler <Default>        Bit Sampling Algorithm.
  --diff-ascii <file>        Compares against ASCII art, for finding errors.
  -a, --export-ascii <file>  Export ASCII bits.
  -o, --export <file>        Export ROM bytes.
  --export-histogram <file>  Export histogram.
  --export-csv <file>        Export CSV bits for use in Matlab or Excel.
  --export-json <file>       Export JSON bit positions.
  --export-python <file>     Export Python arrays.
  --export-photo <file>      Export a photograph.

Arguments:
  image                      ROM photograph to open.
  json                       JSON lines to open.

要在没有GUI的情况下运行，请-platform offscreen 。如果该程序在Wayland下崩溃，请通过-platform xcb强制XORG使用。

在Windows上，在保留CLI的登录时拥有GUI的可执行文件很尴尬。我们通过产生两个可执行文件来解决此问题。请使用maskromtool.exe进行GUI和maskromtoolcli.exe进行CLI。

一个单独的可执行操作， gatorom包裹ROM位解码器，而无需图形。有关详细信息，请参见Gatorom。

 forum% gatorom
Usage: gatorom [options] bitstream
Gato ROM: A Decoder for Mask ROM Bits

Options:
  -h, --help                        Displays help on commandline options.
  --help-all                        Displays help, including generic Qt
                                    options.
  -v, --version                     Displays version information.
  -V, --verbose                     Talk too much.
  -w, --wordsize <8>                Word size.bits
  -r, --rotate <degrees>            Rotates the image in multiples of 90
                                    degrees.
  --flipx                           Flips the bits along the X axis.
  --flipy                           Flips the bits along the Y axis.
  -i, --invert                      Inverts the bits.
  -o, --output <out.bin>            Output file.
  --random                          Randomize a ROM for testing.
  --Random                          Randomize a crazy ROM.
  --rawwidth, --seanriddle <width>  Width of a raw binary input, in Sean
                                    Riddle's style.
  -I, --info                        Info about input.
  -d, --dis <arch>                  Disassemble.
  --print                           Print with a GUI dialog.
  --printpdf <file.pdf>             Print to a PDF file.
  --decode-tlcs47font               Decodes as a TMP47C434N Font.
  --decode-z86x1                    Decodes as a Zilog Z86x1.
  --decode-cols-downl-swap          Decodes as a uCOM4 ROM.
  --decode-cols-downr               Decodes first down then right like a
                                    Gameboy.
  --decode-cols-downl               Decodes first down then left.
  --decode-cols-left                Decodes left-to-right.
  --decode-cols-right               Decodes right-to-left.
  --decode-squeeze-lr               Decodes even bits from the left, odd bits
                                    from right like in the TMS32C15.
  -z, --zorrom                      Zorrom compatibility mode, with flipx
                                    before rotation.
  --leftbank                        Only the left half of the bits.
  --rightbank                       Only the right half of the bits.
  -a, --print-bits                  Prints ASCII art of the transformed bits.
  -A, --print-pretty-bits           Prints ASCII art with spaces.
  --solve                           Solves for an unknown format.
  --solve-bytes <bytes>             Bytes as a hint to the solver.
                                    0:31,1:fe,2:ff
  --solve-ascii                     Look for ASCII strings.
  --solve-string <bytes>            Byte string as a hint to the solver.
                                    31,fe,ff
  --solve-yara <rule>               Yara rule file.
  --solve-set <prefix>              Exports all potential solutions.

Arguments:
  bitstream                         ASCII art of ROM to decode.

高级设计

我已经围绕QGraphicsScene设计了GUI。基础数据对象使用QT坐标系，带有浮子的精度优于像素的精度。

加载ROM照片后，用户将列和行放在照片上。列的每个交叉点都被认为是一点，并且可配置的颜色阈值决定了该位的值。在误读照片的地方，您也可以将钻头强加于已知的价值。

一旦所有位都被标记并选择了阈值，该软件将标记为蓝色（0）和每个深色位为红色（1）。然后将这些位调整为用于ASCII的链接行列表，以用于其他工具。

为了识别错误，一组设计规则检查（DRC）将批评开放项目。虽然主要接口是GUI，但也可以进行脚本和测试。

纠正位错误

尽管可能没有错误的标记可能会标记几千位，但较大的项目将不可避免地需要管理他们的错误。

一个良好的开始是使用DRC检查并仔细对位阈值进行配置，直到没有明显的错误仍存在为止。然后浏览项目并点击tab键”以显示和隐藏注释，以确保正确识别每个位。

如果这是不够的，例如对于数十千座的ROM，它有助于多次注释相同的ROM，最好是从不同的照片中。当然，在注释每张照片时会出现位错误，但是它们会在不同的地方发生。然后，您可以使用--diff-ascii功能与--export-ascii的输出相比，比较图像，调解它们的差异，直到所有项目文件都同意为止。
