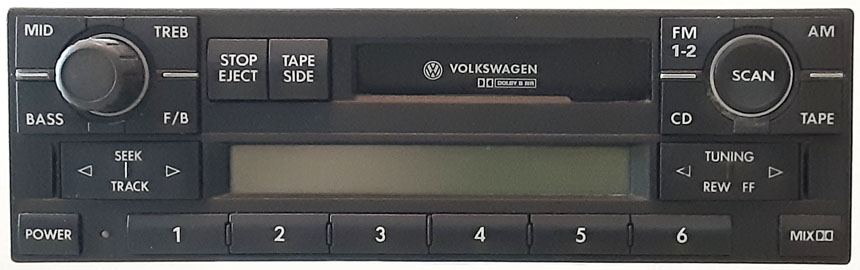

该存储库是关于逆向工程较旧的大众汽车收音机，例如上面显示的高级5收音机。这里研究的收音机已有15年的历史，是单盘大小。尽管他们的年龄很大，但他们还是聪明的，并且支持车载诊断（使用K-Line上的大众KWP1281协议）。您将在此处找到有关协议和硬件的注释，以及固件的部分分解，但没有原始的固件或EEPROM的二进制文件。

这个时代的大众收音机需要四位数的安全代码，通常称为“安全代码”。收音机通常将安全代码存储在串行EEPROM中，例如93C46或24C04。可以通过打开收音机，删除EEPROM，阅读它，然后将EEPROM焊接回去。我想知道是否有更简单的方法来找到安全的代码。

我拆除了这些收音机的固件：Premium 4（Clarion），Premium 5（Delco），Gamma 5（TechniSat）和Rhapsody（Technerisat）。我发现所有这些都有通过板上诊断读取安全代码的后门。以这种方式读取代码意味着无需打开收音机，甚至可能不需要从汽车中删除。由于此信息没有在任何地方发布，也找不到任何可以做到的工具，所以我构建了自己的工具。

项目

kwp1281_tool ：诊断协议工具（大众KWP1281）。它可以使用KWP1281协议将任意命令发送到无线电或任何其他模块。它还可以使用技术收音机中的专有协议发送命令。最后，它可以自动检索上述任何无线电的安全代码。
faceplate_emulator ：面板模拟器（NEC µPD16432B）。它可以插入Premium 4无线电代替面板，并允许通过串行控制收音机。它还可以同时控制真实的面板。
tape_emulator ：盒式磁带模拟器（Philips TDA3612）。它可以插入Premium 4收音机，以代替SCA4.4/TDA3612盒式磁带组件，并愚弄收音机以为磁带正在播放。
volume_monitor ：音量监视器（三菱M62419FP）。它与Premium 4 Radio中使用的M62419FP声音控制器并行连接，并在更改声音寄存器时通过串行发送更新。
reverse_engineering ：有关反向工程收音机的注释，包括评论的无线电固件清单。该存储库不包含任何原始的固件或EEPROM二进制文件。

发现

这是我对收音机的一些更有趣的发现：

所有的收音机研究都支持在0x56的正常无线电地址上的一组KWP1281诊断功能。某些无线电（并非全部）在同一地址上也保护了KWP1281命令。可用的受保护命令因模型而有所不同，但可能包括读取微控制器的ROM或RAM的能力，并读取/编写串行EEPROM（S）。访问受保护的命令需要根据安全代码发送登录块，并执行隐藏组的组读数。
VW Premium 4（Clarion）具有未保护的KWP1281命令0xF0，该命令返回安全代码。它还包含一个隐藏模式，可以通过面板更改安全代码。输入此模式需要按面板上不存在的按键。我认为工厂使用了一种特殊的制造面板。
大众Premium 5（Delco）和SEAT LICEO（DELCO）在地址0x7C上响应了另一组KWP1281命令。这些命令需要使用硬编码的登录块进行身份验证。经过身份验证后，命令可用于读写EEPROM，可用于检索安全代码。
大众伽马5（技术）和狂想曲（TechniSat）在地址0x7C上具有专有的非KWP协议。这与我发现的任何文件不同，并且很可能是由TechniSat制造的，只是为了制造无线电的制造。它具有读取和编写EEPROM的命令，可用于检索安全代码。 EEPROM的安全代码区域通常从这些命令中过滤，但另一个命令禁用过滤。
