pmod flash

Flash PMOD

描述

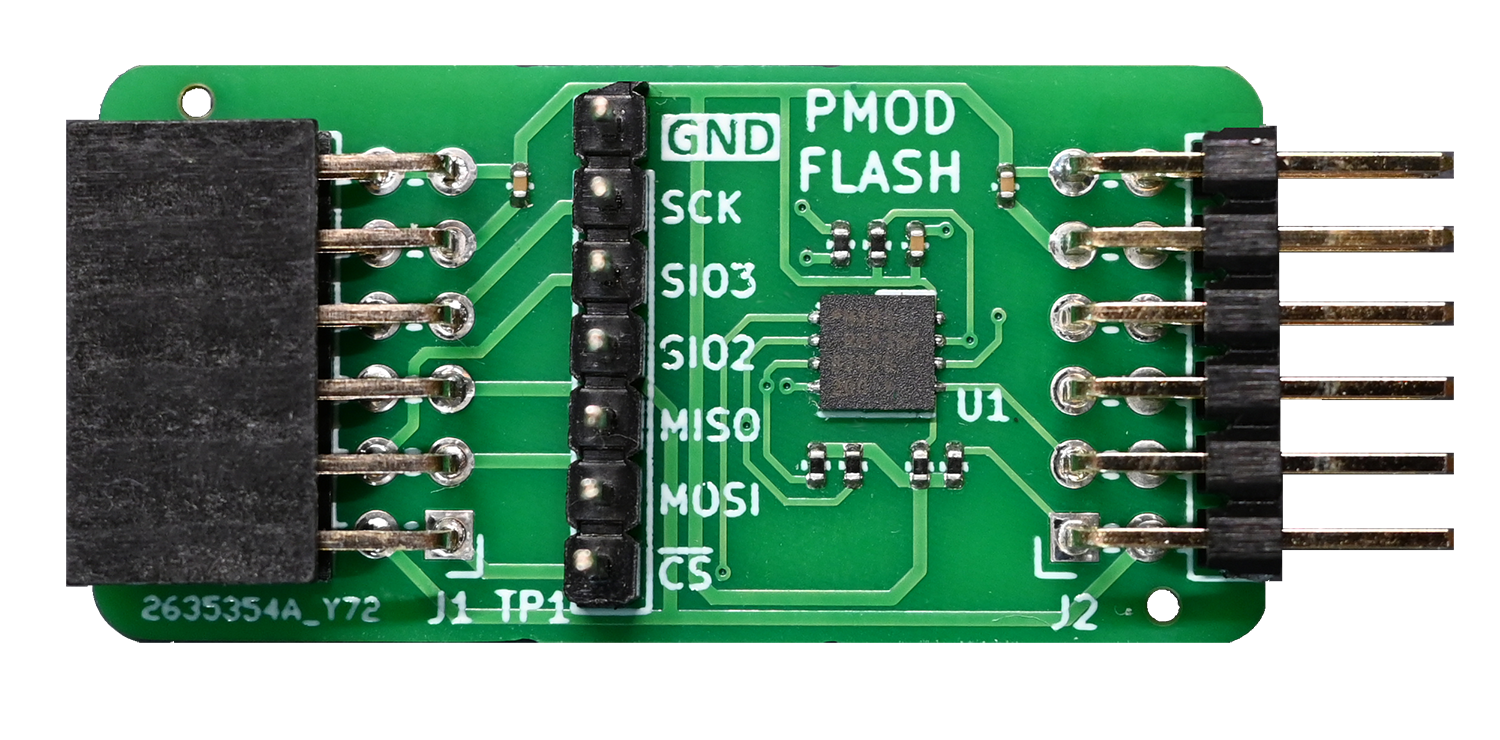

该PMOD在通过PMOD PMOD连接器板中提供了Macronix MX25R6435F SPI闪存。 MX25R6435F是一个64mbit（8mbyte）的串行或闪光灯，可以以多种模式运行80MHz Quad SPI。 PMOD包括安装7针2.54mm螺距测试点标头进行信号和协议分析的选项。

https://www.mxic.com.tw/en-us/products/nor-flash/pages/ultra-low-power-flash.aspx

http://fpga.fm4dd.com/

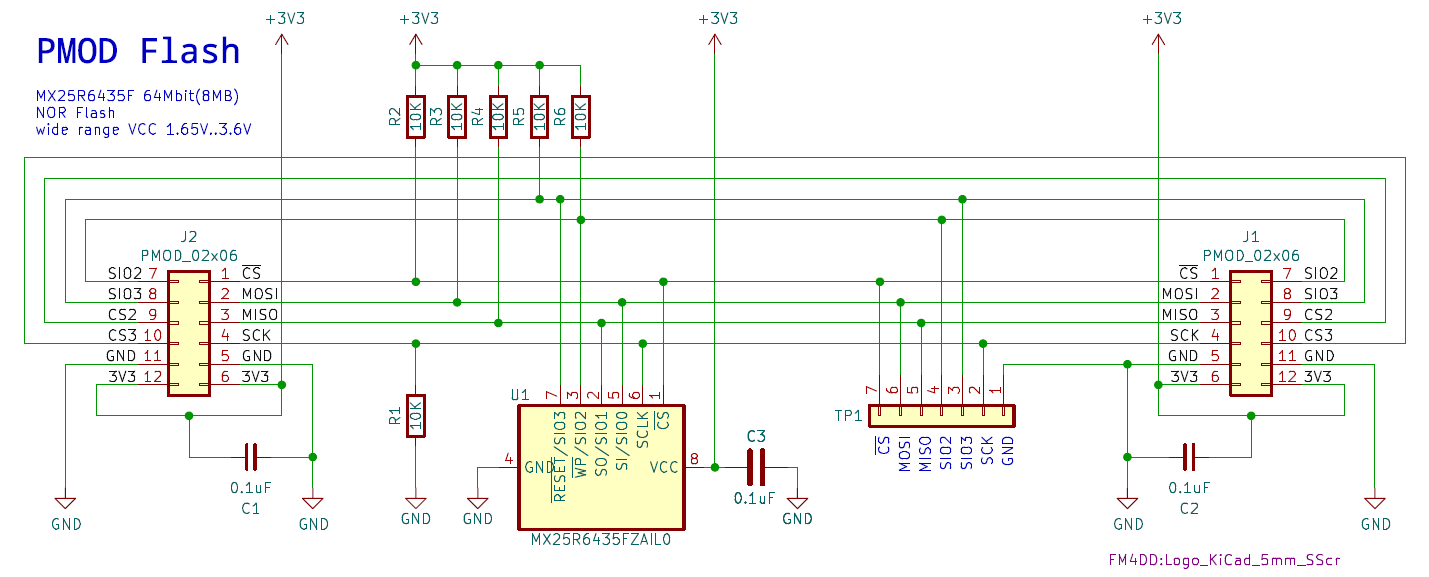

示意图

PCB Gerber

PMOD Flash Gerber v1.0

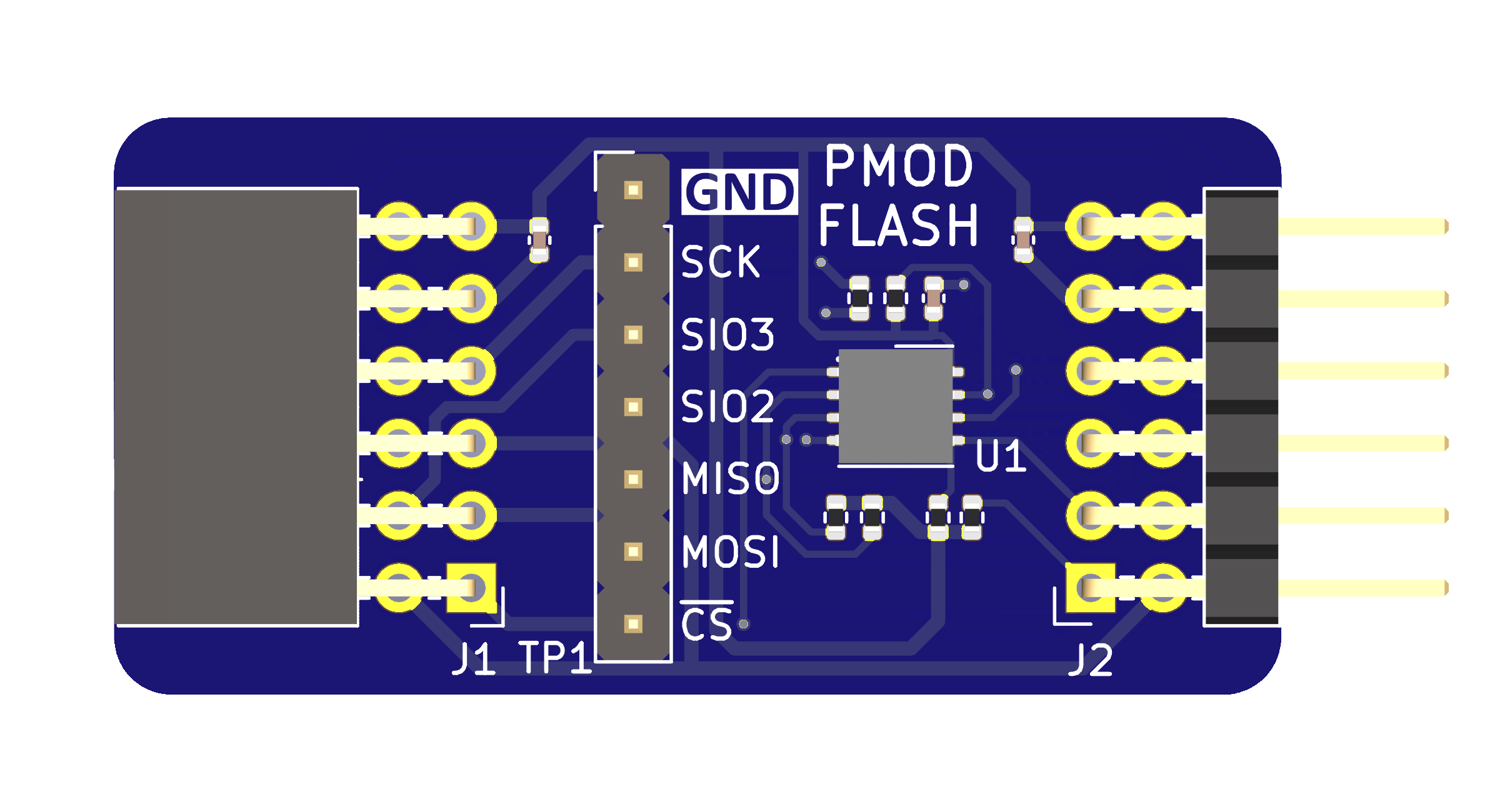

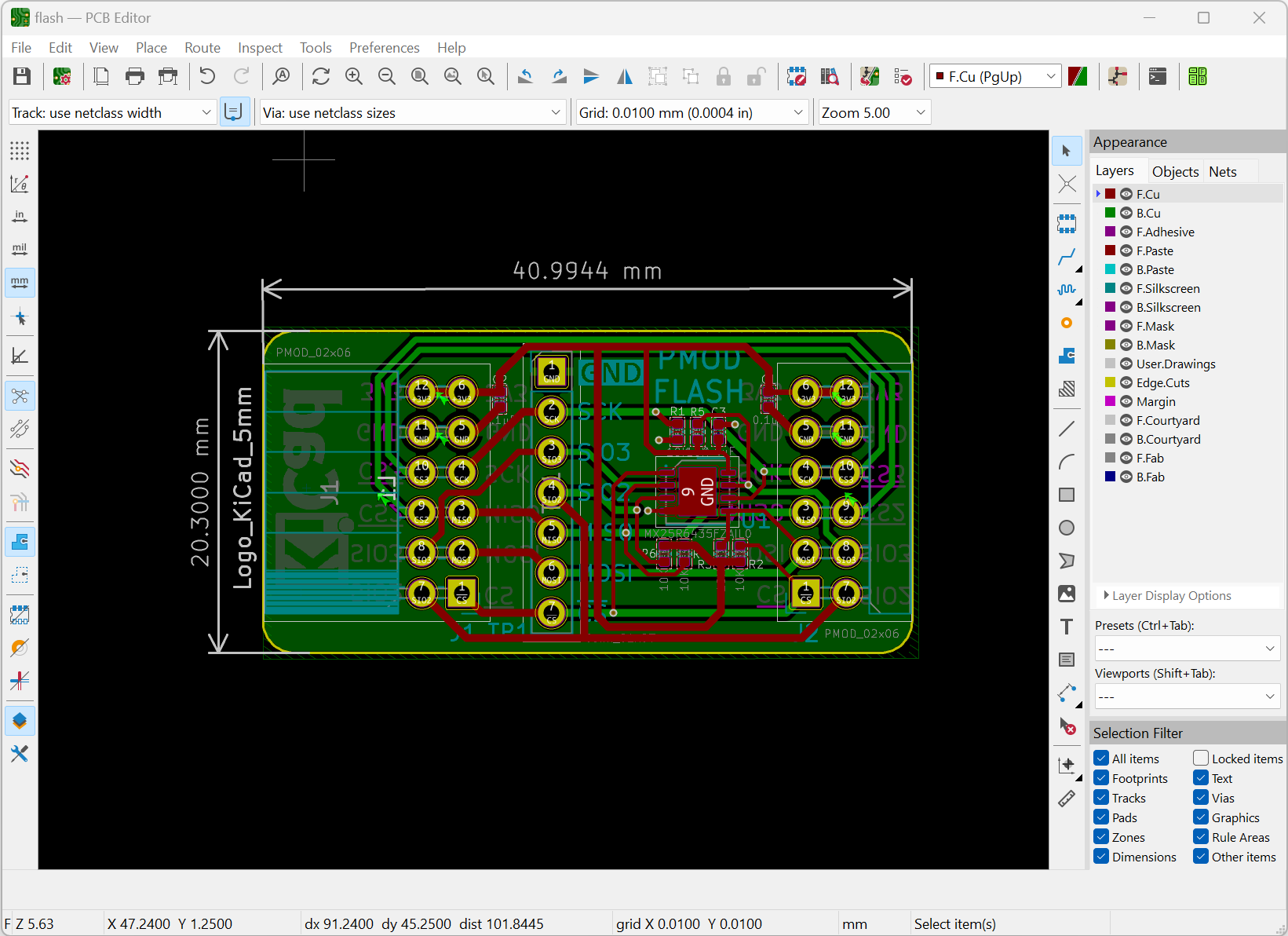

PMOD Flash模块是使用KICAD 7设计的

引脚分配

引脚	别针	功能	别针	功能
	1	CS	7	Sio2
	2	莫西	8	Sio3
	3	味o	9	未连接（CS2）
	4	SCK	10	未连接（CS3）
	5	gnd	11	gnd
	6	3v3	12	3v3

示例代码

以下Verilog代码示例演示了板功能以进行快速验证。

平台	测试程序位置	描述
Arduino	示例/arduino	从Sparkfun_spi_serialflash库中采用的闪光测试
覆盆子	示例/RPI	Linux具有用于基本读/写命令的Flashrom程序

PMOD-FLASH功能测试

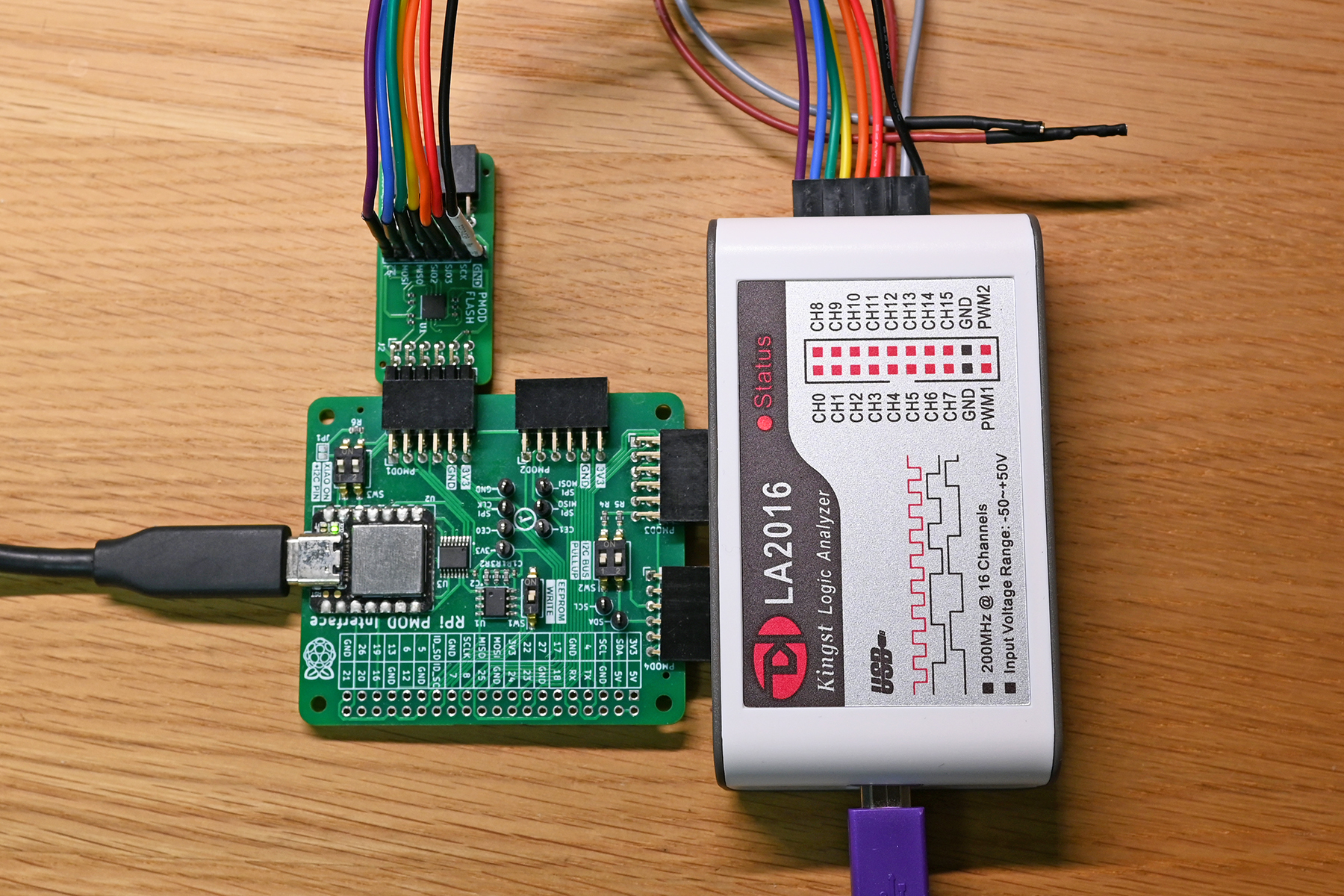

由Seeeduino Xiao SAMD21 MCU驱动到PMOD2RPI板连接到PMOD闪存模块：

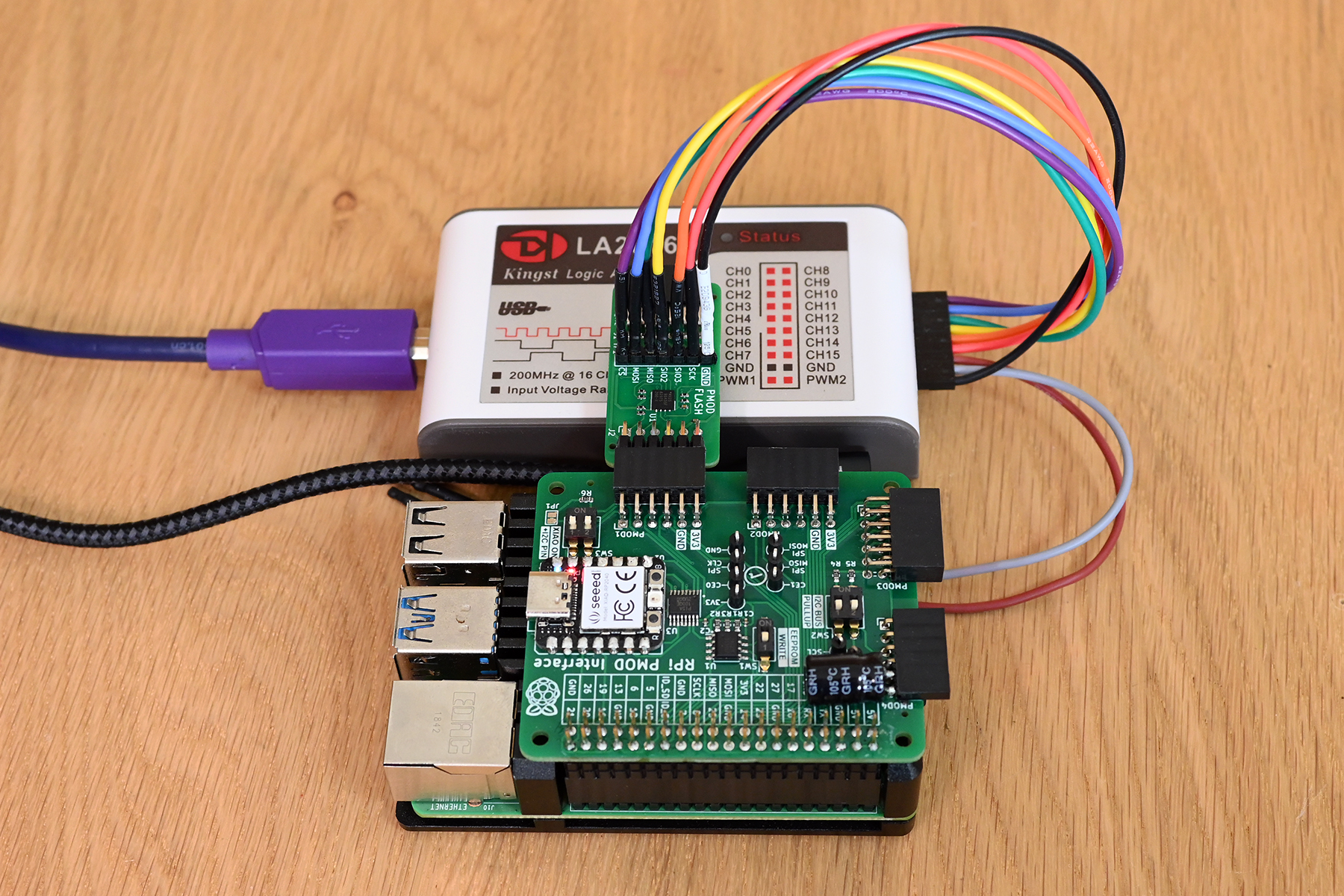

PMOD闪存模块连接到PMOD2RPI板，与Raspberry Pi 4：

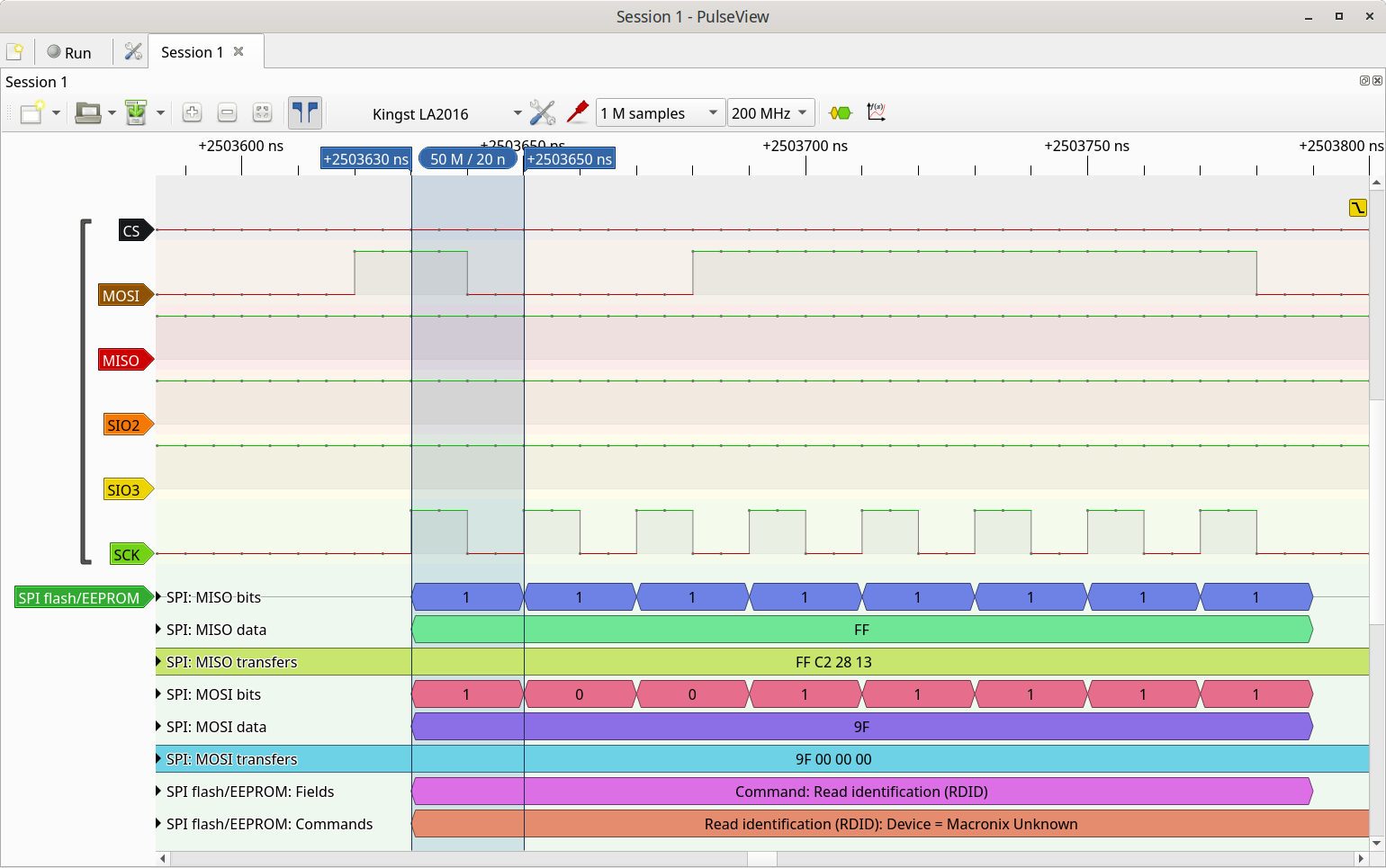

PMOD Flash模块以50MHz SPI时钟速度验证了Raspberry Pi 4：
