Trugbild

trugbild

与HDMI连续合作的FPGA进行了一些真实的实时视频修改。我是为了证明自己，我可以路由高速PCB并学习更好地编码FPGA。

特征

• xilinx spartan 3 XC3S50A
• 2MB闪存
• 32MB DRAM内存
• 仅来自HDMI或外部输入供电设备的可能性

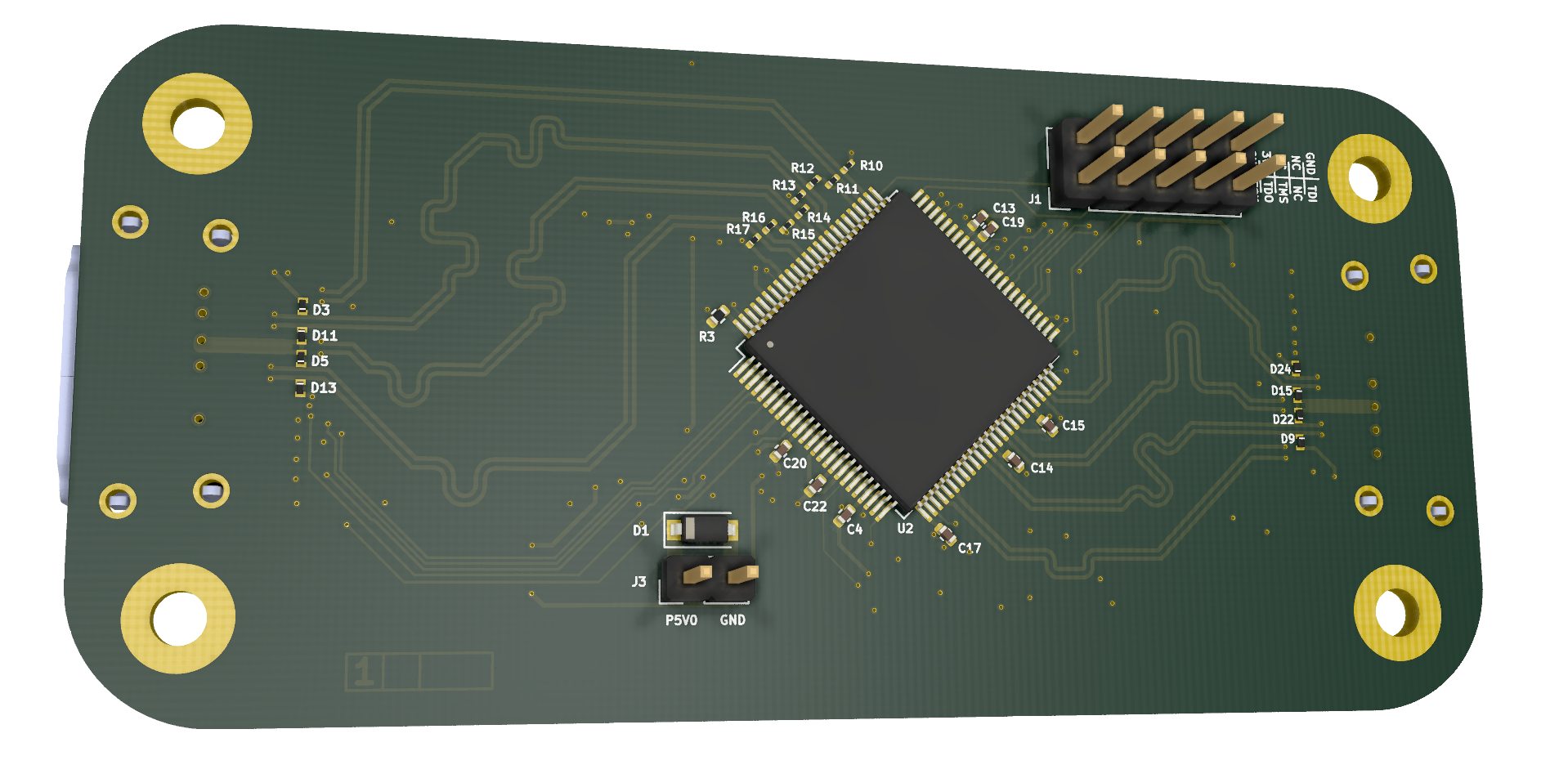

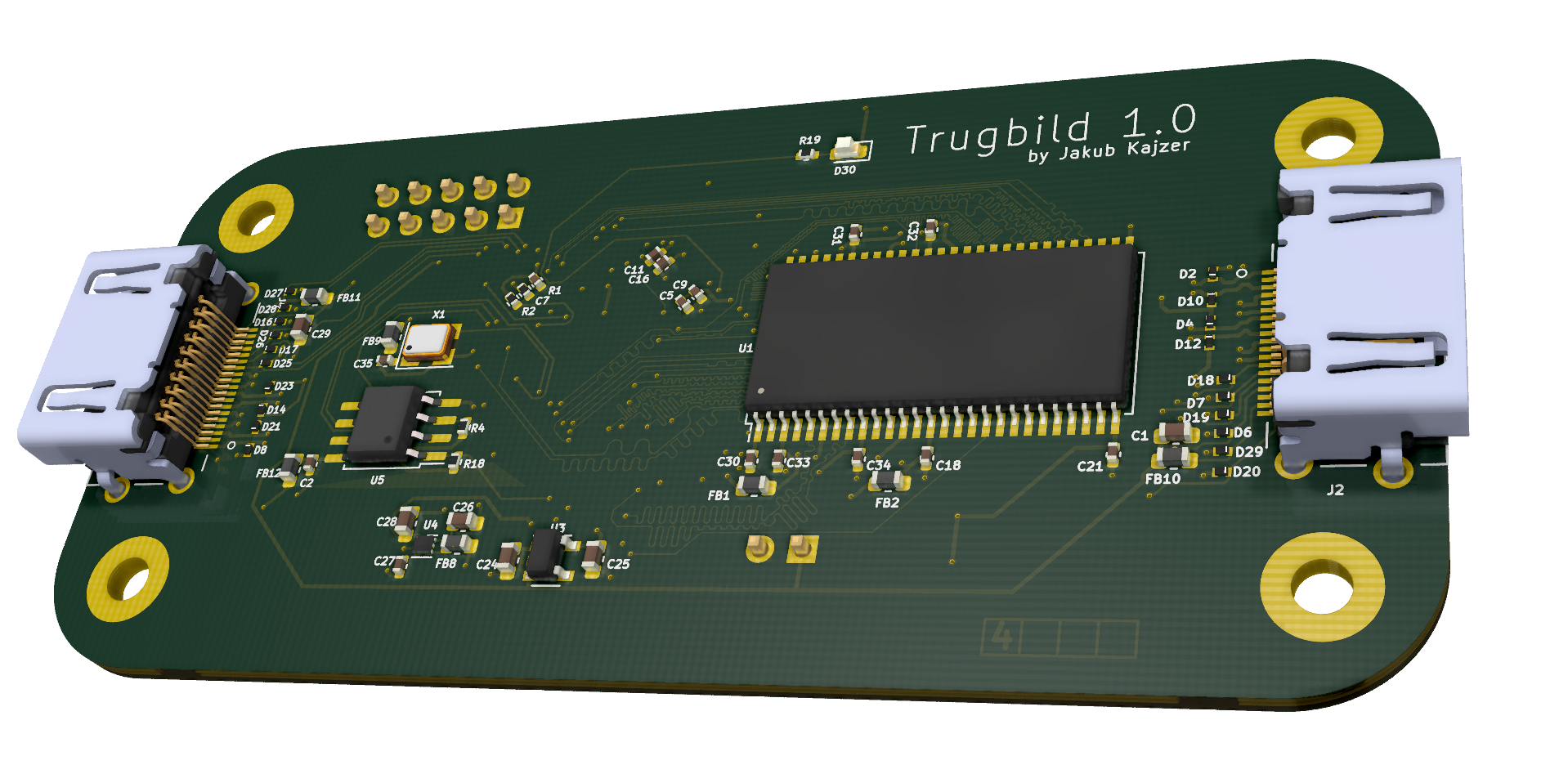

PCB屏幕截图

为什么“ trugbild”

这是因为Trugbild是德语单词的意思。因此，我认为这是设备的好名称，可以修改您看到的内容:)

制定步骤

• 制作PCB

• 订购PCB制造

• 订单元素

• 焊接一切

• 第一次运行

• 尝试仅使用HDMI的电源运行设备（最大50mA@5V）

• 进行和测试设备是否可以在全高清上传输HDMI

• 传输时进行一些视频修改

• 尝试添加某种神经元网络以面对识别

• 尝试用一些图片或某人的脸覆盖被检测到的面孔:)

评论

制作PCB

这一点花了我数小时的设计，因为这是我第一次使用FPGA设计，所以我有很多要学习的东西。我仍然不确定一切都很好，但我会很快发现。

订购PCB制造

为此，我使用了JLCPCB。他们有35万间隙和轨道宽度，最小0.2毫米的孔和四层仅为8美元。那真是难以置信！但是，在上传了Gerber文件后，它们没有35万卢比的许可，而是0.09mm（354.3万米尔），因此我必须在PCB上重新布置一些网:( 5 PCBS的总计我总计15.89美元，其中包括交货。
