W25Q BRD
1.0.0
W25Q-BRD项目旨在为人们提供便宜的SPI闪存突破板。

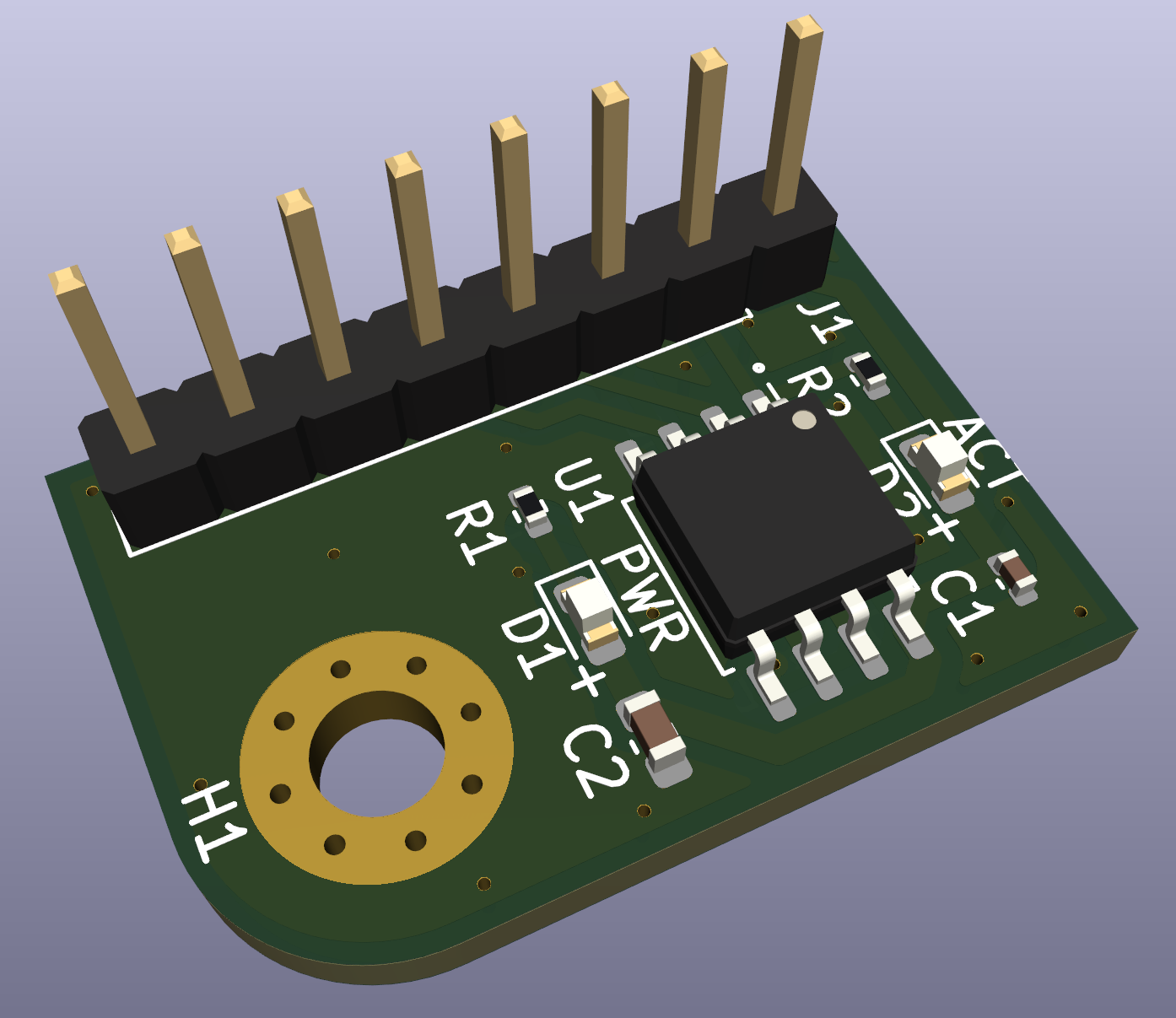

W25Q-BRD是用于DIY使用的突破板。该板具有128Mbit（16MB）串行闪光芯片W25Q128JVSIQ和M3安装孔。闪存板以3.3V运行，并支持SPI和QSPI传输模式。
预览：
PDF格式的示意图
特征：
CAM文件可用。 JLCPCB BOM和CPL文件可用。
预览：

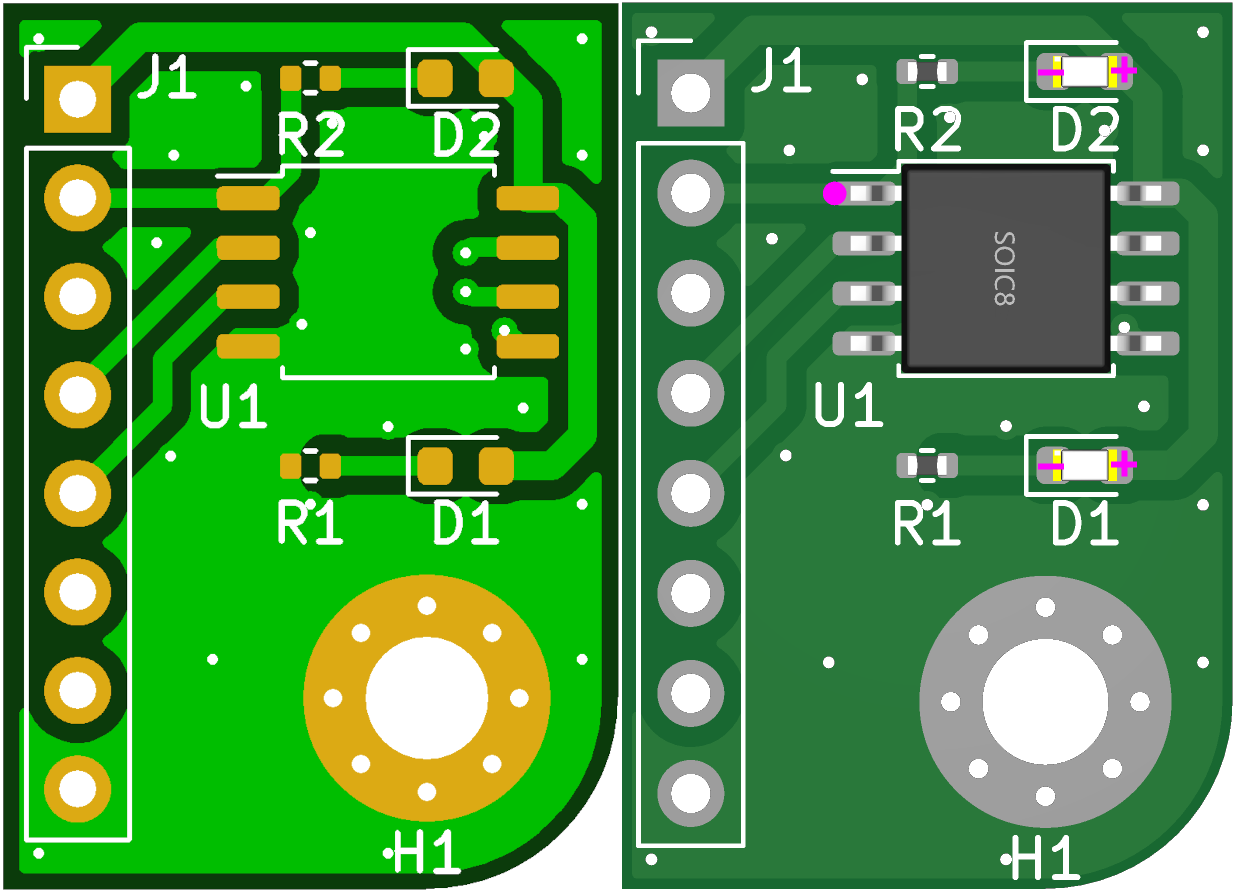

董事会的初始版本。
预览：

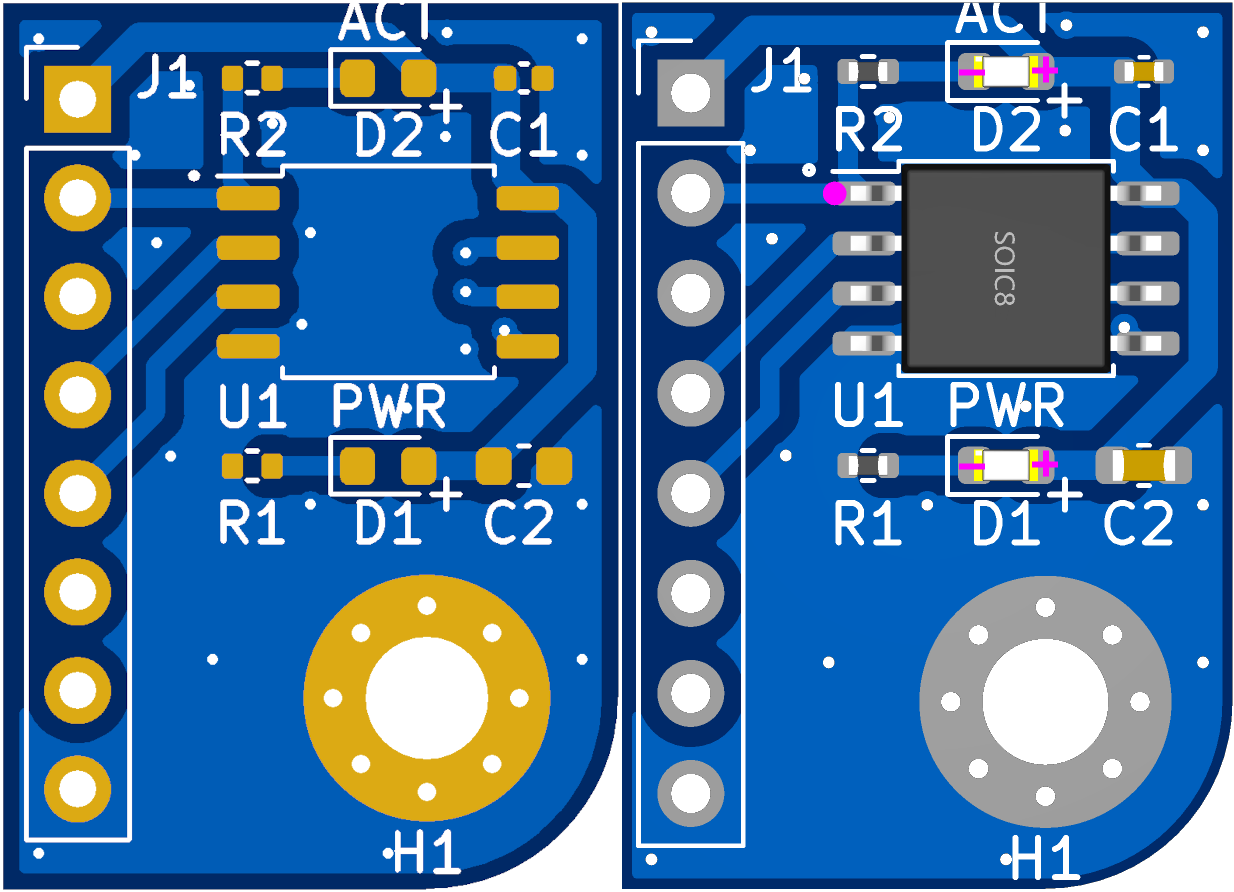

添加了电容器，以提高电压稳定性。
预览：

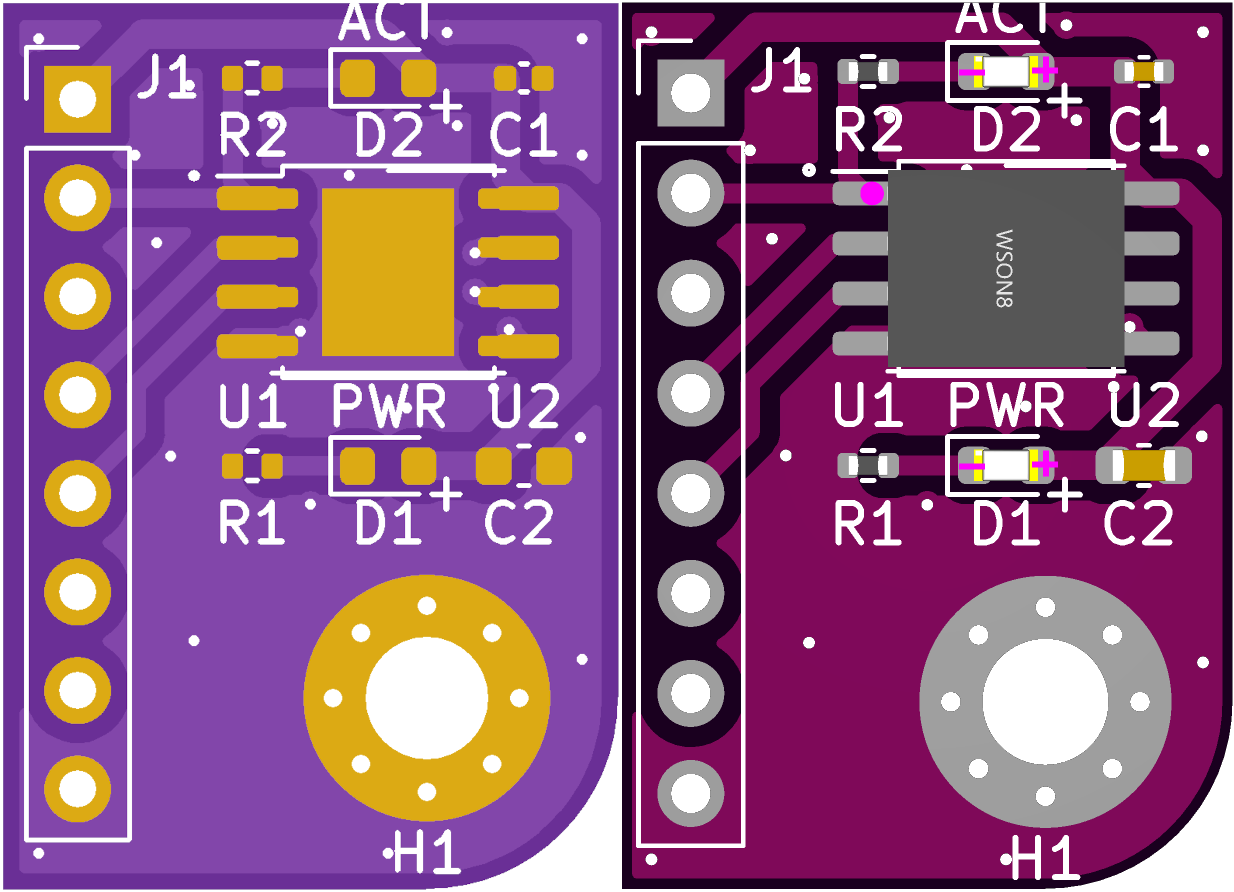

添加了替代的WSON足迹，以添加更多制造选项。
| 别针 | SPI模式 | QSPI模式 |
|---|---|---|
| 3v3 | 芯片的VCC，3.3V | |
| NCS | 芯片选择信号 | |
| IO0 | 数据输入 | 数据IO 0 |
| IO1 | 数据输出 | 数据IO 1 |
| IO2 | - | 数据IO 2 |
| IO3 | - | 数据IO 3 |
| clk | （Q）SPI时钟信号 | |
| gnd | 地面 | |
欢迎您作为代码，资源或财务的贡献！请直接通过电子邮件[email protected]或通过我的github个人资料与我联系。
