MetalLibraryArchive

คลังเก็บของ Metal Library

MetalLibraryArchive เป็นผลิตภัณฑ์ของรูปแบบไฟล์ metallib ของ Apple Reverse-Engineering

คุณสามารถใช้ MetalLibraryArchive เพื่อรับประเภทไลบรารีแพลตฟอร์มเป้าหมายฟังก์ชั่นโลหะ ฯลฯ จากไฟล์ metallib

ข้อมูลที่สกัดของฟังก์ชั่นโลหะรวมถึง:

• ชื่อฟังก์ชั่น
• ประเภทฟังก์ชั่น - จุดสุดยอด, ชิ้นส่วน, เคอร์เนล, ภายนอก, ฯลฯ
• ฟังก์ชั่นภาษาโลหะแรเงา
• BitCode ของฟังก์ชั่นที่สามารถแปลงเป็นภาษาแอสเซมบลี LLVM ที่มนุษย์อ่านได้โดยใช้ LLVM-DIS
• ซอร์สโค้ดของฟังก์ชั่นหาก metallib ได้รับการกำหนดค่าให้รวมซอร์สโค้ด

- การใช้งาน

เว็บแอปพลิเคชัน

มีให้ที่: https://yuao.github.io/metallibraryexplorer

เรียนรู้เพิ่มเติม

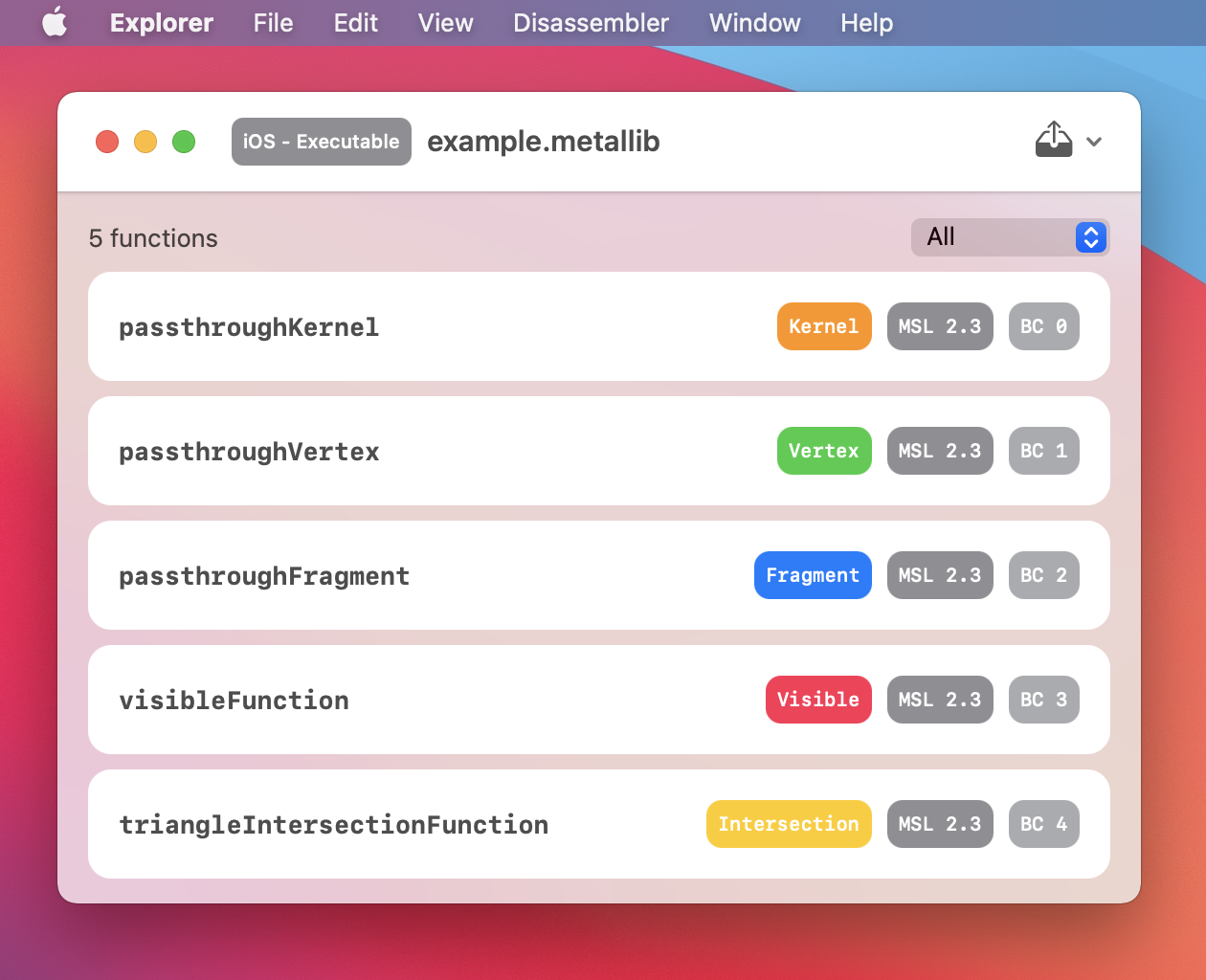

แอป Explorer

เป้าหมายปฏิบัติการที่เรียกว่า "Explorer" รวมอยู่ในแพ็คเกจ "Explorer" เป็นแอพ GUI ที่สามารถเปิด, แกะและถอดชิ้นส่วน (ด้วยความช่วยเหลือของไฟล์ metallib llvm-dis )

หมายเหตุ ไม่รวม llvm-dis คุณสามารถรับสำเนาของไบนารีได้ที่ https://github.com/llvm/llvm-project/releases

ใช้เมนู "disassembler" ในแอพเพื่อค้นหาไฟล์ปฏิบัติการ llvm-dis

ห้องสมุด

คุณยังสามารถใช้ MetalLibraryArchive เป็นห้องสมุด:

import MetalLibraryArchive

let archive = try Archive ( data : Data ( contentsOf : metallibURL ) )
let libraryType = archive . libraryType
let functions = archive . functions

- เลย์เอาต์ไบนารีของห้องสมุดโลหะ

ส่วนหัว

ช่วงไบต์	พิมพ์	เนื้อหา
0 ... 3	FourCharcode	MTLB
4 ... 5	Uint16	แพลตฟอร์มเป้าหมาย
6 ... 9	(UINT16, UINT16)	เวอร์ชันของไฟล์ Metallib (Major, Minor)
10	Uint8	ประเภทของไฟล์ metallib
11	Uint8	เป้าหมายระบบปฏิบัติการ
12 ... 15	(UINT16, UINT16)	เวอร์ชันของระบบปฏิบัติการเป้าหมาย (Major, Minor)
16 ... 23	uint64	ขนาดของไฟล์ metallib
24 ... 39	(UINT64, UINT64)	ออฟเซ็ตและขนาดของรายการฟังก์ชั่น
40 ... 55	(UINT64, UINT64)	ชดเชยและขนาดของส่วนข้อมูลเมตาสาธารณะ
56 ... 71	(UINT64, UINT64)	ชดเชยและขนาดของส่วนข้อมูลเมตาส่วนตัว
72 ... 87	(UINT64, UINT64)	ชดเชยและขนาดของส่วน bitcode

แพลตฟอร์มเป้าหมาย	ค่า
แม็กอส	0x8001 (0x01,0x80)
iOS	0x0001 (0x01,0x00)

ประเภท Metallib	ค่า
ที่ปฏิบัติการได้	0x00
ภาพหลัก	0x01
พลวัต	0x02
สหายสัญลักษณ์	0x03

เป้าหมายระบบปฏิบัติการ	ค่า
ไม่รู้จัก	0x00
แม็กอส	0x81
iOS	0x82
tvos	0x83
นาฬิกานาฬิกา	0x84
Bridgeos (อาจ)	0x85
Maccatalyst	0x86
iOS Simulator	0x87
TVOS Simulator	0x88
เครื่องจำลอง Watchos	0x89

รายการฟังก์ชัน

ช่วงไบต์	พิมพ์	เนื้อหา
0 ... 3	uint32	จำนวนรายการ (จำนวนฟังก์ชั่น)
4 ...	กลุ่มแท็ก	แต่ละกลุ่มแท็กเก็บข้อมูลบางอย่างเกี่ยวกับฟังก์ชั่นโลหะ

จำนวนกลุ่มแท็กเท่ากับจำนวนฟังก์ชั่น

กลุ่มแท็ก

ช่วงไบต์	พิมพ์	เนื้อหา
0 ... 3	uint32	ขนาดของกลุ่มแท็ก
4 ...	แท็ก

ติดแท็ก

ช่วงไบต์	พิมพ์	เนื้อหา
0 ... 3	FourCharcode	ชื่อของแท็ก
4 ... 5	Uint16	ขนาดของแท็ก
6 ...	ไบต์	เนื้อหาของแท็ก

แท็กข้อมูลฟังก์ชั่น

ชื่อ	ประเภทข้อมูลเนื้อหา	เนื้อหา
ชื่อ	สตริง C-style ที่สิ้นสุด	ชื่อของฟังก์ชัน
MDSZ	uint64	ขนาดของ bitcode
พิมพ์	Uint8	ประเภทของฟังก์ชัน
กัญชา	sha256 digest	แฮชของข้อมูล bitcode (sha256)
ออฟที	(UINT64, UINT64, UINT64)	การชดเชยข้อมูลเกี่ยวกับฟังก์ชั่นนี้ในส่วนข้อมูลเมตาสาธารณะส่วนข้อมูลเมตาส่วนตัวและส่วน BitCode
ทำให้งอ	uint64	ออฟเซ็ตของรหัสแหล่งที่มาเก็บถาวรของฟังก์ชั่นในส่วนซอร์สโค้ดแบบฝังตัว
นคร	(UINT16, UINT16, UINT16, UINT16)	BitCode และภาษา (Air.Major, Air.minor, Language.major, Language.minor)
ชั้น	Uint8	ประเภทโลหะของ render_target_array_index (สำหรับการเรนเดอร์เลเยอร์)
ความวุ่นวาย	Uint8	ประเภทแพตช์และจำนวนจุดควบคุมต่อแพทช์ (สำหรับฟังก์ชั่นจุดสุดยอดโพสต์-เทสเทส)
ตอนท้าย		สิ้นสุดกลุ่มแท็ก

ประเภทฟังก์ชัน	ค่า	บันทึก
จุดยอด	0x00
ชิ้นส่วน	0x01
เคอร์เนล	0x02
ไม่มีเงื่อนไข	0x03	ฟังก์ชั่นในไลบรารีโลหะไดนามิก
มองเห็นได้	0x04	ฟังก์ชั่นที่มี [[visible]] หรือ [[stitchable]] แอตทริบิวต์
ภายนอก	0x05	ฟังก์ชั่นภายนอกปฏิบัติตามตัวเลือก -fcikernel
จุดตัด	0x06

เนื้อหาของแท็ก TESS :

// Patch types:
//   - triangle: 1
//   - quad: 2

let content : UInt8 = controlPointCount << 2 | patchType

ข้อมูลเมตาสาธารณะ

มีข้อมูลเกี่ยวกับค่าคงที่ฟังก์ชั่น, แพตช์ tessellation, ประเภทการส่งคืน ฯลฯ

Tags: CNST , VATT , VATY , RETR , ARGR ฯลฯ

ข้อมูลเมตาส่วนตัว

มีพา ธ ไปยังไฟล์ shader (แท็ก DEBI ) และ .air (แท็ก DEPF )

ส่วนขยายส่วนหัว

มีอยู่เฉพาะในกรณีที่ FunctionListOffset + FunctionListSize + 4 != PublicMetadataOffset

ช่วงไบต์	พิมพ์	เนื้อหา
FunctionListOffset + FunctionListSize + 4 ...	แท็ก	แท็กส่วนขยายส่วนหัว

แท็กส่วนขยายส่วนหัว

ชื่อ	พิมพ์	เนื้อหา
Hdyn	(UINT64, UINT64)	ชดเชยและขนาดของส่วนหัวแบบไดนามิก
VLST	(UINT64, UINT64)	ชดเชยและขนาดของรายการตัวแปรที่ส่งออก
ilst	(UINT64, UINT64)	ชดเชยและขนาดของรายการสัญลักษณ์ที่นำเข้า
HSRD/HSRC	(UINT64, UINT64)	ออฟเซ็ตและขนาดของส่วนซอร์สโค้ดฝังตัว
uuid	uuid	UUID ของห้องสมุดโลหะ
ตอนท้าย		ปลายส่วนขยายส่วนหัว

แท็กส่วนส่วนหัวแบบไดนามิก

ชื่อ	ประเภทข้อมูลเนื้อหา	เนื้อหา
ชื่อ	สตริง C-style ที่สิ้นสุด	ติดตั้งชื่อของไลบรารี
Dynl	สตริง C-style ที่สิ้นสุด	Linked Dynamic Library

รายการตัวแปรและรายการสัญลักษณ์นำเข้า

รายการตัวแปรและรายการสัญลักษณ์ที่นำเข้ามีโครงสร้างที่คล้ายกับรายการฟังก์ชัน

ส่วนซอร์สโค้ดฝังตัว

มีอยู่เฉพาะในกรณีที่กระบวนการสร้าง metallib ได้รับการกำหนดค่าให้รวมซอร์สโค้ด

ช่วงไบต์	พิมพ์	เนื้อหา
0 ... 1	Uint16	จำนวนรายการในส่วนนี้
2 ... N	สตริง C-style ที่สิ้นสุด	ตัวเลือกลิงค์ของไฟล์ metallib
n ... ม.	สตริง C-style ที่สิ้นสุด	ไดเรกทอรีการทำงาน
ม. ...	กลุ่มแท็ก	แท็ก SARC

หมายเหตุ "ไดเรกทอรีการทำงาน" มีอยู่ใน HSRD เท่านั้น

หมายเหตุ แท็ก SARC ใช้ขนาดเนื้อหา 4-bytes ( UInt32 )

เนื้อหาของแท็ก SARC :

ช่วงไบต์	พิมพ์	เนื้อหา
0 ... n	สตริง C-style ที่สิ้นสุด	id ของคลังรหัสที่เก็บถาวร
n ...	bzh	คลังข้อมูลซอร์สโค้ดบีบอัด BZIP2

ตารางประเภทข้อมูลโลหะ

ค่า	พิมพ์	ค่า	พิมพ์
0x00	ไม่มี	0x01	โครงสร้าง
0x02	อาร์เรย์	0x03	ลอย
0x04	ลอย 2	0x05	ลอย 3
0x06	ลอยน้ำ 4	0x07	ลอย 2x2
0x08	ลอย 2x3	0x09	ลอย 2x4
0x0a	ลอย 3x2	0x0b	ลอย 3x3
0x0c	ลอย 3x4	0x0d	float4x2
0x0e	float4x3	0x0f	float4x4
0x10	ครึ่ง	0x11	Half2
0x12	Half3	0x13	Half4
0x14	half2x2	0x15	half2x3
0x16	half2x4	0x17	half3x2
0x18	half3x3	0x19	half3x4
0x1a	half4x2	0x1b	half4x3
0x1c	half4x4	0x1d	int
0x1e	INT2	0x1f	INT3
0x20	INT4	0x21	uint
0x22	Uint2	0x23	uint3
0x24	uint4	0x25	สั้น
0x26	short2	0x27	สั้น 3
0x28	สั้น 4	0x29	ushort
0x2a	ushort2	0x2b	ushort3
0x2c	ushort4	0x2d	ถ่าน
0x2e	Char2	0x2f	Char3
0x30	Char4	0x31	uchar
0x32	uchar2	0x33	uchar3
0x34	uchar4	0x35	บูล
0x36	บูล 2	0x37	บูล 3
0x38	บูล 4	0x3a	พื้นผิว
0x3b	ตัวอย่าง	0x3c	ตัวชี้
0x3e	r8unorm	0x3f	r8snorm
0x40	r16unorm	0x41	r16snorm
0x42	rg8unorm	0x43	rg8snorm
0x44	RG16unorm	0x45	rg16snorm
0x46	rgba8unorm	0x47	rgba8unorm_srgb
0x48	rgba8snorm	0x49	rgba16unorm
0x4a	rgba16snorm	0x4b	RGB10A2UNORM
0x4c	rg11b10float	0x4d	rgb9e5float
0x4e	RenderPipeline	0x4f	ComputePipeline
0x50	ผู้บัญชาการทางอ้อม	0x51	ยาว
0x52	Long2	0x53	Long3
0x54	Long4	0x55	ชาวอุย
0x56	Ulong2	0x57	Ulong3
0x58	ulong4	0x59	สองเท่า
0x5a	สองเท่า	0x5b	สองเท่า
0x5c	สองเท่า	0x5d	ลอยน้ำ 8
0x5e	ลอย 16	0x5f	ครึ่ง 8
0x60	Half16	0x61	int8
0x62	Int16	0x63	Uint8
0x64	Uint16	0x65	สั้น 8
0x66	สั้น 16	0x67	ushort8
0x68	ushort16	0x69	Char8
0x6a	Char16	0x6b	uchar8
0x6c	uchar16	0x6d	Long8
0x6e	Long16	0x6f	ulong8
0x70	ULONG16	0x71	สองเท่า
0x72	สองเท่า	0x73	Visiblefunctiontable
0x74	intersectionfunctiontable	0x75	PrimitiveAccelerationStructure
0x76	InstanceAccelerationStructure	0x77	บูล 8
0x78	บูล 16

❤มีส่วนร่วม

หากคุณคิดว่ามีข้อผิดพลาดโปรดเปิดปัญหา นอกจากนี้คุณยังสามารถเลือกที่จะเปิดคำขอดึงด้วยการทดสอบความล้มเหลวรวมอยู่ด้วย

- เรื่องราว

โครงการนี้จะไม่เริ่มต้นโดยไม่มีการวิจัยของ Zhuowei ซึ่งเปิดเผยเค้าโครงไบนารีพื้นฐานของไฟล์ metallib รายการฟังก์ชั่นและส่วน BitCode ขอบคุณ @zhuowei!

สิ่งที่สมัชชาสามารถบอกได้

ฉันพยายามดำเนินการวิจัยต่อไปเพื่อรับโครงสร้างที่สมบูรณ์ของไฟล์ metallib แต่พบว่ามันยากเกินไปที่จะก้าวไปข้างหน้าตามการคาดเดาเพียงอย่างเดียว ดังนั้นฉันจึงหันความสนใจไปที่ Metal.framework หวังว่าจะพบว่าเฟรมเวิร์กโหลดไฟล์ metallib อย่างไร โชคดีที่มันไม่ยากเกินไปหลังจากลาก Metal.framework/Metal เพื่อถอดชิ้นส่วนกระโดด

Metal.framework ใช้ MTLLibraryDataWithArchive::parseArchiveSync(...) เพื่อโหลดไฟล์ metallib มีข้อมูลจำนวนมากที่ซ่อนอยู่ในการชุมนุมของ MTLLibraryDataWithArchive ตัวอย่างเช่น:

• ไฟล์เริ่มต้นด้วย 0x424c544d (MTLB); ขนาดของไฟล์ถูกบันทึกที่ออฟเซ็ต 0x10

   int __ZN25MTLLibraryDataWithArchive16parseArchiveSyncEPP7NSErrorb ( void * * arg0, bool arg1) {
    r12 = rdx;
    r14 = arg1;
    r13 = arg0;
    (*(*arg0 + 0xb8 ))(arg0, 0x0 ); // LibraryWithFile::setPosition(...)
    r15 = r13 + 0x78 ;
    rbx = (*(*r13 + 0xc0 ))(r13, r15, 0x58 );  // LibraryWithFile::readBytes(...)
    rax = *r13;
    rax = (*(rax + 0xc8 ))(r13); // LibraryWithFile::getFileSize(...)

    // 0x424c544d - MTLB
    // File size field offset: 0x88 - 0x78 = 0x10
    if (((rbx != 0x58 ) || (*( int32_t *)(r13 + 0x78 ) != 0x424c544d )) || (*(r13 + 0x88 ) != rax)) goto loc_6a65b;

    ...

    loc_6a65b:
    if (r14 == 0x0 ) goto loc_6a6c5;

    loc_6a660:
    rdx = @ " Invalid library file " ;

    ...
  }

• ค่า Int16 ที่ออฟเซ็ต 0x4 เกี่ยวข้องกับแพลตฟอร์มเป้าหมาย

  loc_6a610:
  // 0x7c - 0x78 = 0x4
  rax = *( int16_t *)(r13 + 0x7c ) & 0xffff ;

  if ((rax >= 0x0 ) || (r12 == 0x0 )) goto loc_6a6ea;

  loc_6a627:
  if (r14 == 0x0 ) goto loc_6a6c5;

  loc_6a630:
  rdx = @ " This library format is not supported on this platform (or was built with an old version of the tools) " ;
  goto loc_6a689;

• มี "ส่วนขยายส่วนหัว" ที่มีข้อมูลเกี่ยวกับ "ส่วนหัวแบบไดนามิก", "รายการสัญลักษณ์นำเข้า" และ "รายการตัวแปร":

   if (MTLLibraryDataWithArchive::parseHeaderExtension(r13, r13 + 0x100 , r14) != 0x0 ) {
      if ( MTLLibraryDataWithArchive::parseDynamicHeaderSection (r13) != 0x0 ) {
          if ( MTLLibraryDataWithArchive::parseImportedSymbolListSection (r13) != 0x0 ) {
              rax = MTLLibraryDataWithArchive::parseVariableListSection (r13);
          } else {
              rax = 0x0 ;
          }
      } else {
          rax = 0x0 ;
      }
  } else {
      rax = 0x0 ;
  }

• BitCode ได้รับการตรวจสอบความถูกต้องโดยใช้ SHA256

   int ____ZN25MTLLibraryDataWithArchive15validateBitCodeEmmPK6NSDataRK12MTLUINT256_t_block_invoke ( int arg0) {
      ...
      CC_SHA256_Init (&var_B0);
      CC_SHA256_Update (&var_B0, r14, *( int32_t *)(r15 + 0x38 ));
      CC_SHA256_Final (&var_48, &var_B0);
      ...
  }

• รหัส fourcc จำนวนมาก:

   // 0x454e4454 - ENDT
  loc_6a8bc:
  if (rax == 0x454e4454 ) goto loc_6a871;
  ...
  // 0x54595045 - TYPE
  loc_6a984:
  if (rax == 0x54595045 ) goto loc_6a9dc;
  ...
  // 0x44594e4c - DYNL
  loc_6ae5b:
  if (rax != 0x44594e4c ) goto loc_6b002;
  ...
  // 0x56455253 - VERS
  loc_6b731:
  if (rax == 0x56455253 ) goto loc_6b81c;

หลังจากขุดรอบ ๆ ฉันก็สามารถได้รับภาพรวมของโครงสร้างไฟล์ metallib :

• ไฟล์มีส่วนหัว 88 ไบต์ที่มีเวอร์ชันไฟล์แพลตฟอร์มเป้าหมายประเภทไลบรารีดัชนีส่วน ฯลฯ

• มี 4 ส่วนที่บันทึกไว้ในส่วนหัวไฟล์:

  • รายการฟังก์ชัน

  • ข้อมูลเมตาสาธารณะ

  • ข้อมูลเมตาส่วนตัว

  • โมดูล BitCode

  แต่ละส่วนจะถูกบันทึกด้วยออฟเซ็ตและขนาด ซึ่งหมายความว่าส่วนอาจไม่ต่อเนื่องกันซึ่งช่วยให้ Apple สามารถแนะนำส่วนใหม่ในระหว่างได้โดยไม่ทำลายความเข้ากันได้ และ Apple ก็ทำเช่นนั้นสำหรับส่วน "ส่วนขยายส่วนหัว" - มันอยู่ระหว่างรายการฟังก์ชั่นและส่วนข้อมูลเมตาสาธารณะ

• ส่วนส่วนใหญ่ (ยกเว้นส่วน bitcode) มีลักษณะคล้ายกับโครงสร้างที่ใช้ "แท็ก":

  • FourCharcode ใช้เป็นชื่อ/ประเภทของแท็ก

  • ค่า UInt16 (ในกรณีส่วนใหญ่) ขนาดตามชื่อของแท็ก

    แท็กข้อมูลที่เก็บถาวรแหล่งที่มา SARC ใช้ค่า UInt32 อย่างไม่น่าเชื่อสำหรับขนาดของมัน - แหล่งเก็บถาวรแหล่งที่มาสามารถเกิน 65KB ได้อย่างง่ายดาย

  • แท็กถูกจัดกลุ่ม:

    • แต่ละกลุ่มแสดงชุดของคุณสมบัติของรายการ

    • กลุ่มแท็กลงท้ายด้วยแท็ก ENDT

TDG - "การทดสอบการคาดเดา"

ต่อไปฉันต้องทราบว่าข้อมูลใดที่แต่ละแท็ก/ฟิลด์เก็บไว้ นี่อาจเป็นเรื่องยากที่จะได้รับจากการชุมนุมของ Metal.framework เพราะ:

• บางฟิลด์อาจได้รับการออกแบบอย่างหมดจดสำหรับเครื่องมือหรือการดีบักดังนั้น MTLLibraryDataWithArchive อาจไม่สนใจพวกเขา

• แอสเซมบลีขึ้นอยู่กับแพลตฟอร์ม ตัวอย่างเช่น MTLLibraryDataWithArchive เวอร์ชัน iOS อาจตรวจสอบได้ว่า metallib นั้นถูกสร้างขึ้นสำหรับ iOS หรือไม่และไม่สามารถบอกได้ว่าห้องสมุดถูกสร้างขึ้นสำหรับ MacOS หรือไม่

• บางสาขายากที่จะวิเคราะห์และติดตาม ตัวอย่าง:

  • มี 3 ออฟเซ็ตในแท็ก OFFT ของฟังก์ชั่นพวกเขาชี้ไปที่ไหน? และในที่สุดพวกเขาก็ใช้อย่างไร?

  • ค่าที่เป็นไปได้ของประเภทฟังก์ชันคืออะไร? ค่าแต่ละค่าหมายถึงอะไร?

ดูเหมือนว่าวิธีที่เร็วที่สุดในการรับข้อมูลนี้คือการทดลอง

ฉันเริ่มต้นด้วยการรวบรวมไฟล์ metal ด้วยตัวเลือกตัวเลือกและ SDK ที่แตกต่างกันจากนั้นตรวจสอบแต่ละฟิลด์ที่ฉันสนใจเดสก์ท็อปของฉันถูกน้ำท่วมอย่างรวดเร็วด้วยไฟล์ metallib และหน้าต่าง hexfiend แต่ฉันไม่พบข้อมูลที่เป็นประโยชน์มากนัก ฉันต้องการบางสิ่งที่สามารถสร้าง metallib โดยอัตโนมัติและนำเสนอเฉพาะสาขาที่ฉันสนใจ

ฉันมากับ "การคาดเดาขับเคลื่อนทดสอบ":

1. เขียนตัวแยกวิเคราะห์ metallib ตามภาพรวมโครงสร้างไบนารีที่มือ

2. ในตัวแยกวิเคราะห์ให้บันทึกค่าของฟิลด์/แท็ก (หรือบางเขตข้อมูลที่เกี่ยวข้อง) ที่ไม่ทราบในปัจจุบัน

3. สร้างการทดสอบที่สร้างไฟล์ metallib โดยใช้ shaders ชนิดต่าง ๆ และตัวเลือกรวบรวมที่อาจส่งผลกระทบต่อค่าของฟิลด์และใช้ตัวแยกวิเคราะห์เพื่อแยกวิเคราะห์ข้อมูลไฟล์

4. เรียกใช้การทดสอบและวิเคราะห์บันทึกเพื่อสร้างสมมติฐาน

5. อัปเดตตัวแยกวิเคราะห์ตามสมมติฐาน

6. เรียกใช้การทดสอบอีกครั้งเพื่อตรวจสอบ

หลังจากผ่านไปสองสามรอบฉันสามารถรับตารางประเภทฟังก์ชั่นตารางเป้าหมายระบบปฏิบัติการและความหมายของ 3 ออฟเซ็ตในแท็ก OFFT

ฉันพบบางสิ่งที่น่าสนใจในกระบวนการนี้:

• Metal ไม่สนับสนุน WatchOS แต่เป็นไปได้ที่จะสร้าง metallib ที่กำหนดเป้าหมายไปที่ watchos และ Apple มี metallib s บางอย่างใน Watchos SDK (เช่น Xcode.app/Contents/Developer/Platforms/WatchOS.platform/Library/Developer/CoreSimulator/Profiles/Runtimes/watchOS.simruntime/Contents/Resources/RuntimeRoot/System/Library/Frameworks/CoreImage.framework/ci_filters.metallib

• metallib ที่ว่างเปล่าที่กำหนดเป้าหมาย iOS รุ่นเก่านั้นถูกทำเครื่องหมายว่าเป็นเป้าหมายของ macOS

• ฉันไม่สามารถสร้าง metallib ที่มีค่า OS เป้าหมาย 0x85 ตอนแรกฉันคิดว่ามันอาจจะสงวนไว้สำหรับความเป็นจริงที่ซ่อนอยู่ แต่ต่อมาพบว่ามันมีแนวโน้มมากขึ้นสำหรับบริดจ์

การอัปเดต

10 เม.ย. 2022

แท็กเช่น LAYR , VATY , CNST ฯลฯ มีค่า UInt8 ของชนิดข้อมูลโลหะ คำอธิบายที่สอดคล้องกันสำหรับค่าข้อมูลแต่ละประเภทสามารถเรียกดูได้โดยใช้คลาสส่วนตัวใน Metal.Framework - Mtltypeinternal

 id value = [[ NSClassFromString ( @" MTLTypeInternal " ) alloc ] initWithDataType: 0x06 ];
NSLog ( @" %@ " , value.description); // MTLDataTypeFloat4

ฉันสร้างเครื่องมือบรรทัดคำสั่งเพื่อสร้างตารางชนิดข้อมูลโลหะ

 cd Utilities
swift run metal-data-type-tools gen-markdown --columns 2 # generate a markdown table
swift run metal-data-type-tools gen-swift # generate a Swift enum for Metal data types.

31 มี.ค. 2022

air-lld ( Xcode.app/Contents/Developer/Toolchains/XcodeDefault.xctoolchain/usr/metal/ios/bin/air-lld ) ยังให้ข้อมูลมากมายเกี่ยวกับวิธีการสร้างไฟล์ metallib บางส่วนชื่อและคำอธิบายได้รับการอัปเดต

 int __ZN4llvm3air20MetalLibObjectWriter5writeEv () {
    r14 = rdi;
    rax = llvm::air::MetalLibObjectWriter::writeHeader ();
    if (rax != 0x0 ) goto loc_1000351b9;

loc_100035135:
    rax = llvm::air::MetalLibObjectWriter::writeFunctionList ();
    if (rax != 0x0 ) goto loc_1000351b9;

loc_100035141:
    rax = llvm::air::MetalLibObjectWriter::writeHeaderExtension ();
    if (rax != 0x0 ) goto loc_1000351b9;

loc_10003514d:
    rax = llvm::air::MetalLibObjectWriter::writePublicMetadata ();
    if (rax != 0x0 ) goto loc_1000351b9;

loc_100035159:
    rax = llvm::air::MetalLibObjectWriter::writePrivateMetadata ();
    if (rax != 0x0 ) goto loc_1000351b9;

loc_100035165:
    rax = llvm::air::MetalLibObjectWriter::writeModuleList ();
    if (rax != 0x0 ) goto loc_1000351b9;

loc_100035171:
    rax = llvm::air::MetalLibObjectWriter::writeSources ();
    if (rax != 0x0 ) goto loc_1000351b9;

loc_10003517d:
    rax = llvm::air::MetalLibObjectWriter::writeDynamicHeader ();
    if (rax != 0x0 ) goto loc_1000351b9;

loc_100035189:
    rax = llvm::air::MetalLibObjectWriter::writeVariableList ();
    if (rax != 0x0 ) goto loc_1000351b9;

loc_100035195:
    rax = llvm::air::MetalLibObjectWriter::writeImportedSymbolList ();
    if (rax != 0x0 ) goto loc_1000351b9;

loc_1000351a1:
    rax = llvm::air::MetalLibObjectWriter::computeUUID ();
    if (rax != 0x0 ) goto loc_1000351b9;

loc_1000351ad:
    rax = llvm::air::MetalLibObjectWriter::backpatchAllLocations ();
    if (rax == 0x0 ) goto loc_1000351c2;

loc_1000351b9:
    rbx = rax;
    goto loc_1000351bb;

loc_1000351bb:
    rax = rbx;
    return rax;

loc_1000351c2:
    rbx = 0x0 ;
    std::__1::system_category ();
    goto loc_1000351bb;
}
