A fonte de alimentação assimétrica para Eurorack.

Fornece até 50W, material regulador linear Oldschool (baixo ruído), para uso com um transformador (2x12V 50VA)

Com dissipador de calor: 50w

• 12V 3a
• -12v 1a

Sem dissipador de calor 25W

• 12V ~ 1,5a
• -12V ~ 0,5a

Status

Em teste, pequenas correções pendentes ...

Montagem

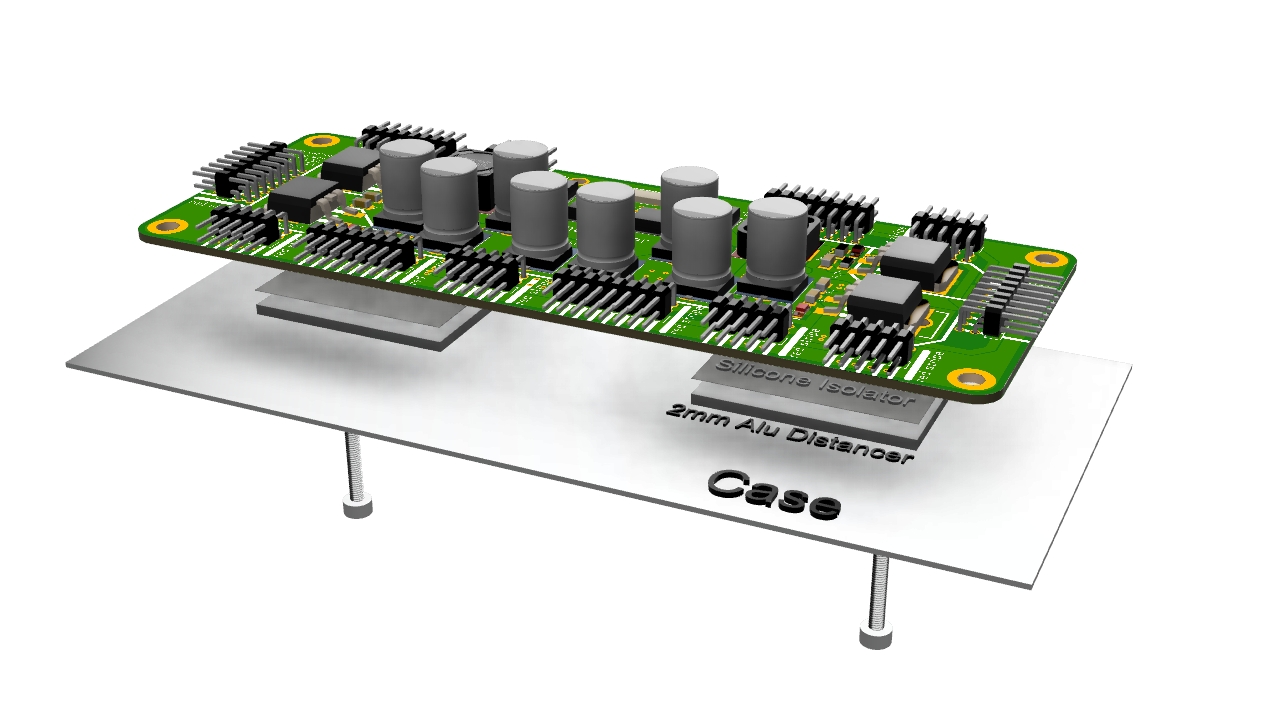

A placa pode ser montada em um dissipador de calor ou diretamente na caixa de metal, que se torna o dissipador de calor. Você precisará de 2 almofadas de silicone e 2 ALU/distância de cobre, 30x40mm. Use os orifícios do parafuso central para minimizar a tensão na PCB.

Quando usado sem dissipador de calor, coloque -o em distâncias para que o ar possa circular ao redor da tábua, projetado para ser um pouco de calor também.

Bugs (beta)

• 7912 não tem terra Conn! Patchá -lo.

Pendência

• Adicionar opção 5V? Ninguém usa de qualquer maneira!? Discoverbs Fend-shui do layout:-p

Licença

Atribuição-não-comercial-sharealike-cc by-nc-saa
