AC Wall Adapter PCB for IoT
1.0.0
Um adaptador de parede CA PCB para alimentar e consolidar seu projeto IoT e DIY em uma única habitação sem recorrer a um feio carregador de telefone USB. Coloque seu projeto em um recinto único e elegante e longe de crianças e animais de estimação.
Componentes necessários:
Componentes opcionais para supressão de EMI, proteção de surto e indicação de energia:
O componente principal do PCB é o conversor AC-DC Hi-Link. O PCB foi projetado para acomodar o componente HLK-Pmxx ou HLK-5mxx. Eles estão disponíveis em várias tensões. Você pode encontrá -los na Amazon, Aliexpress e outras fontes.
A pegada de PCB para o fusível acomoda um fusível de PCB em miniatura. Eles estão novamente disponíveis na Amazon ou Aliexpress e outras fontes. A seda de PCB indica uma forma de pegada retangular para o fusível, mas o estilo radial (TR5/5TR) também se encaixará. (Pesquise "PCB Fuse 0,5A 250V TR5")
O PCB possui provisões para supressão de EMI opcional, proteção de surto e componentes de indicação de energia. O adaptador AC-DC Hi-Link funcionará sem esses componentes, obviamente sem os benefícios que eles oferecem. Certifique -se de instalar jumpers se o indutor de modo comum (consulte L1 na PCB) não estiver instalado.
A grade de prototipagem acomoda a maioria das "placas de desenvolvimento" ESP8266 e ESP32, com um espaço modesto que sobrou para fixação de sensores ou conectores. Se for necessário um quarto adicional, você pode usar a sala para anexar um cabeçalho para pegar uma placa de prototipagem acima. O estojo impresso em 3D pode ser modificado usando o Fusion360 para altura. Apenas certifique -se de não sufocar seu sinal de wifi, sendo muito denso perto dele.
Esquemático e layout aqui
Os arquivos de malha STL e o arquivo de design do Fusion360 são fornecidos. O arquivo de design Fusion360 é paramétrico nas direções x, y & z, para que você possa expandir para componentes adicionais, se necessário. Ao modificar o design do Fusion360 para alterar as dimensões, a edição de valores de parâmetros capitalizados é segura/testada. A edição de outros parâmetros pode produzir resultados inesperados.
Imprima o seguinte:
Duas opções para o gabinete impresso em 3D estão incluídas:
Um componente muito importante, mas facilmente esquecido, que deve ser impresso é o calço do plugue. O Shim é um espaçador de plástico que deve ser instalado entre o PCB e o plugue antes de soldar o plugue. Ao preencher a PCB, o shim e o plugue CA devem ser instalados antes do conversor AC-DC Hi-Link.
Se você optar por projetar seu próprio gabinete, o deslocamento do plugue é a medição crítica que aciona o design para o fundo do gabinete.
Os suportes não devem ser necessários para a impressão. As metades do gabinete são presas usando os parafusos nº 4 de 0,5 polegadas ou M3.
Arquivos de impressão 3D aqui
A maior parte da montagem é direta.
Os conversores AC-DC da série Hilink HLK-5MXX e HLK-PMXX são suportados. As pegadas no PCB estão sobrepostas. Apenas alinhe ao correto depois de instalar o conjunto de plugue AC e calço.
Como mencionado acima, não negligencie a colocação do calço no plugue CA antes da solda. Oriente o conjunto de plug e calço CA, como mostrado na foto - não instale o plugue CA de cabeça para baixo. Verifique esta etapa!
Posicionamento do calço

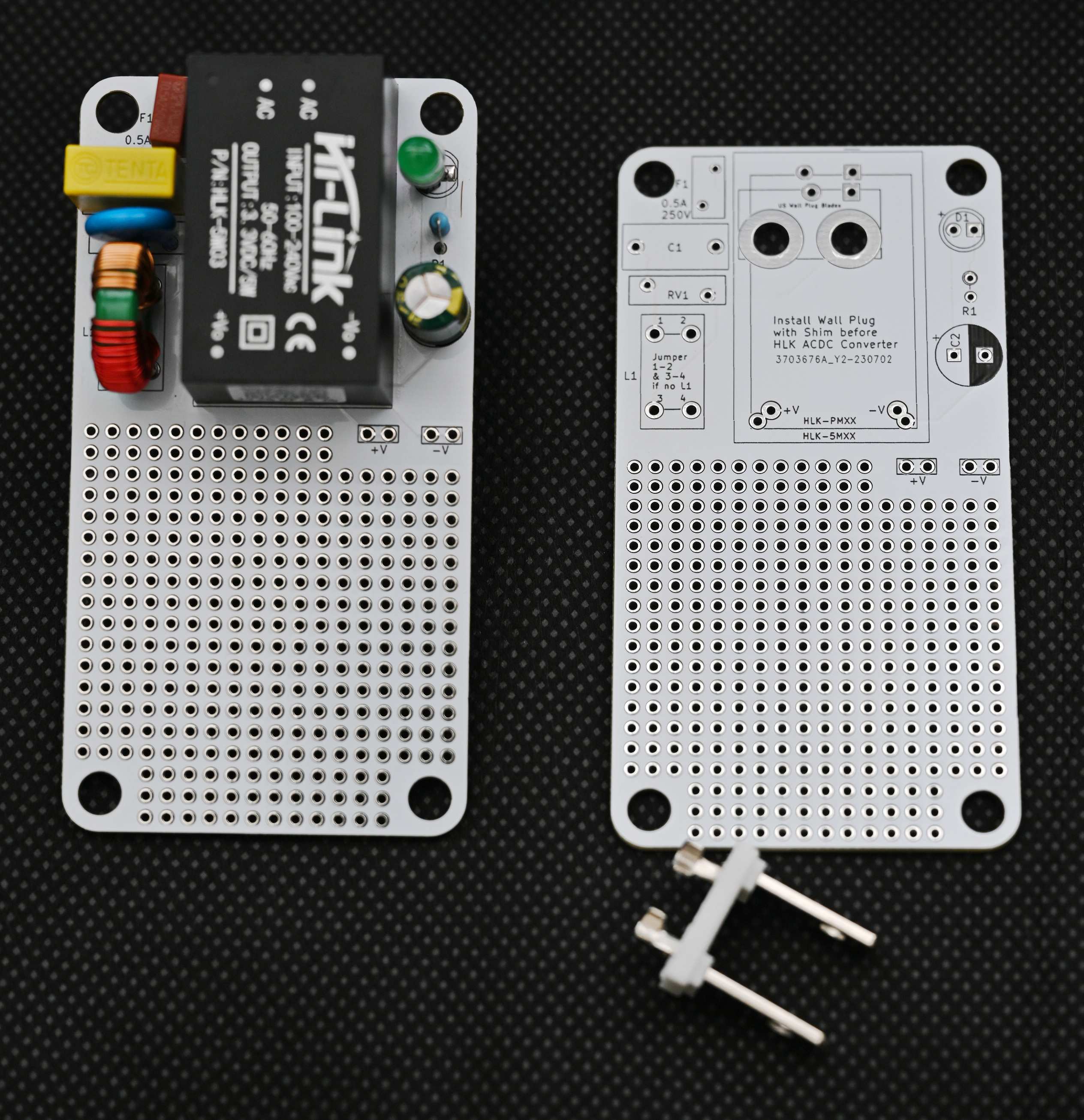

Orientação correta do plugue CA mostrado a partir da parte frontal do PCB
PCB & Plug

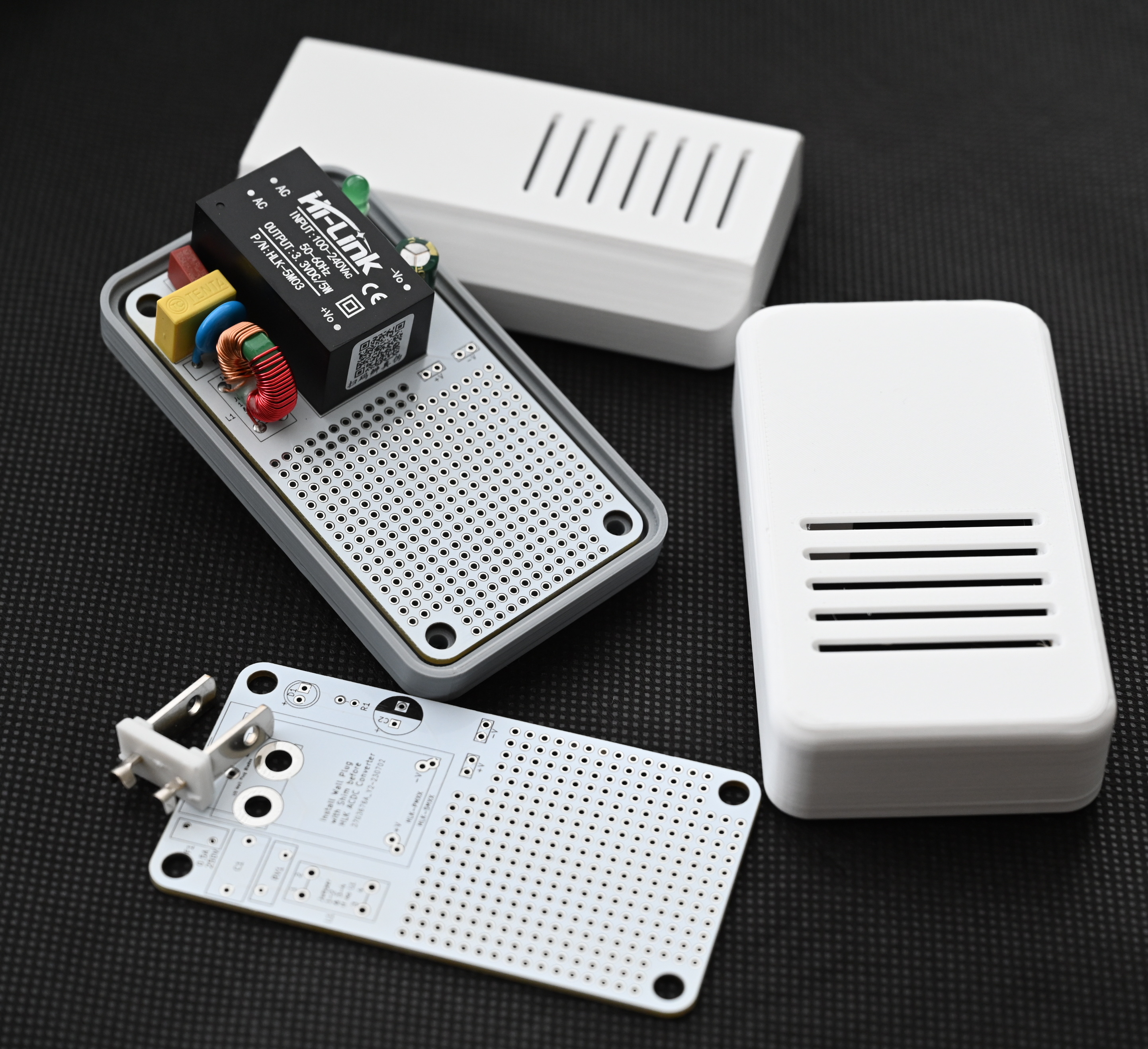

Projeto terminado com as principais opções prontas para o seu circuito!
