dspic33ck power isolated voltage acquisition board
1.0.1

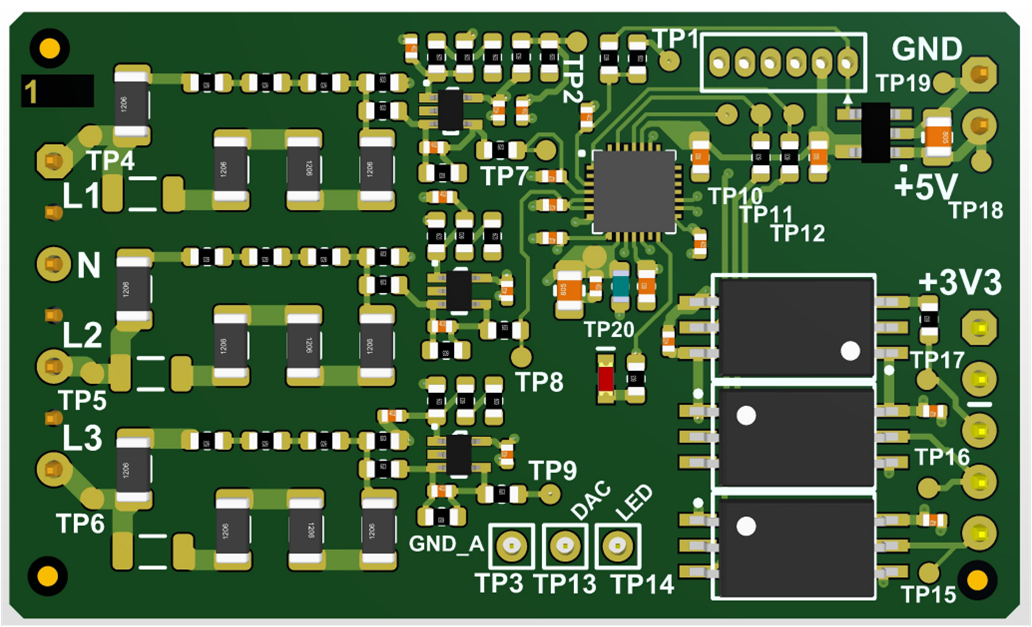

Conselho de aquisição de tensão isolada.

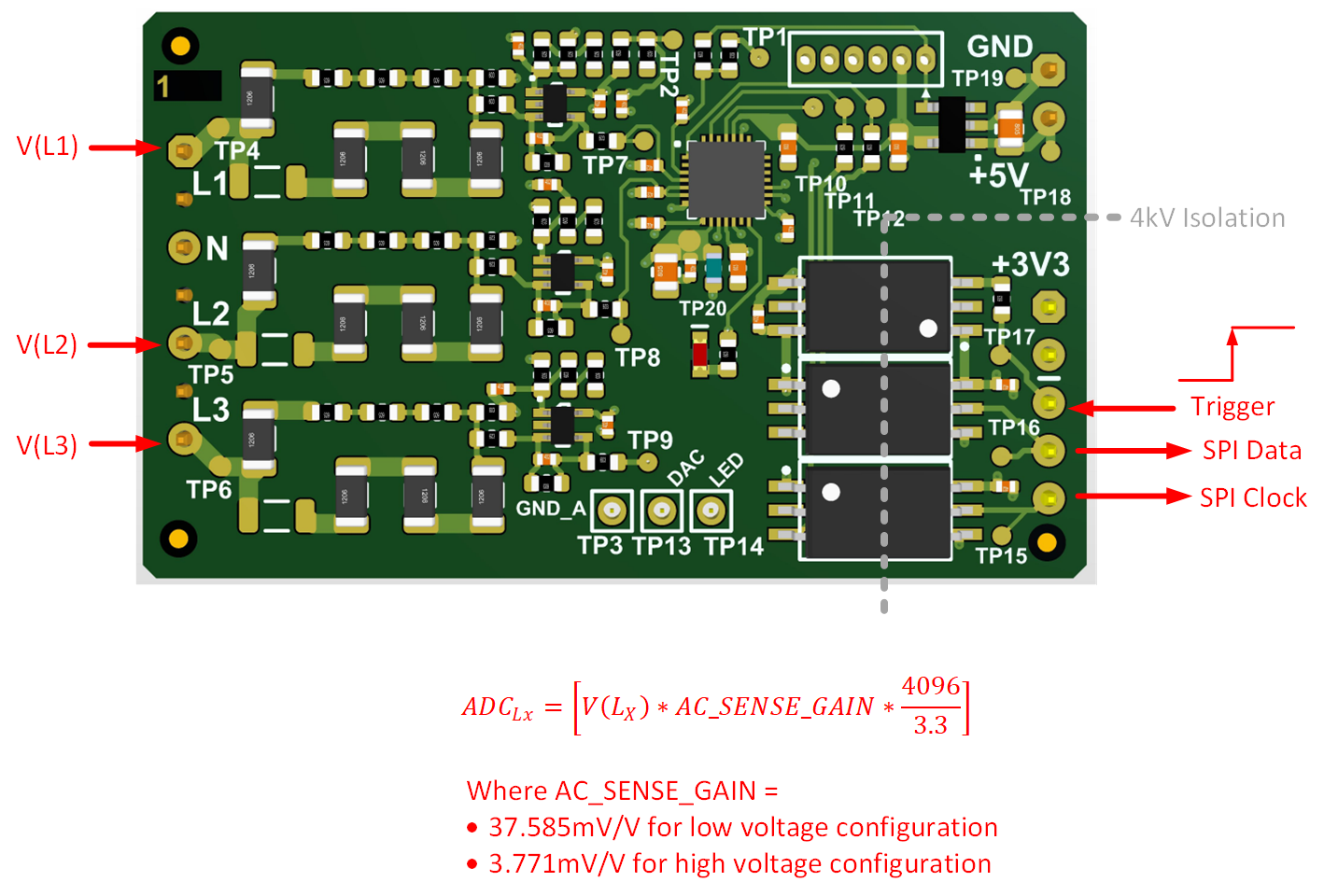

A placa de aquisição de tensão isolada pode ser usada para detecção isolada de até três tensões. Três amplificadores operacionais, um pequeno dspic33c e três opto-co-deputadores são usados para escalar, digitalizar e transmitir as tensões detectadas pela barreira do isolamento.
A placa foi originalmente desenvolvida como uma placa de plug-in (PIM) para o nosso aplicativo DSPIC33C 11KW Totem Demonstration. Nesse caso, é usado para sentir as tensões da linha CA trifásica com referência ao neutro e enviar essas informações ao controlador PFC principal, que fica no solo de tensão de saída. É pré -programado para esta função, mas pode ser facilmente adaptado para outras funções alterando o firmware no DSPIC33C.
Neste documento, descrevemos o firmware pré-programado.
[Voltar ao topo]
[Voltar ao topo]
Documentação de hardware
Documentação do dispositivo de destino
Verifique sempre as folhas de dados mais recentes nos respectivos sites de produtos:
[Voltar ao topo]
A operação do firmware é bastante direta.
Veja abaixo.

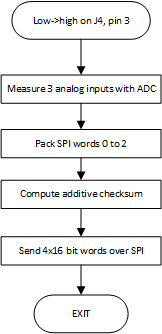

Em uma transição baixa a alta no pino 3 de J4, uma interrupção é acionada. Na interrupção, as 3 tensões de entrada (em relação a n) são medidas com o ADC de 12 bits no DSPIC33CK. Uma soma de verificação é calculada e os dados são enviados pela barreira isolaton via SPI usando 2 optocouplers.
[Voltar ao topo]
