Projeto de software e hardware de uma fonte de energia pulsada com um sistema de controle digital

Projeto Diplômico da Universidade

Design de software e hardware de uma fonte de alimentação com comutação com um sistema de controle digital. Projeto de tese da universidade

Software (software)

Ferramentas

Compilação Quarta -feira: Keil.uvisão v5.34.0.0

Editor de código: vscode ( home_ps_300.code-workspace )

Bibliotecas usadas: Hal St

Analisador de código estático

Cppcheck 2.10 https://cppcheck.sourceforge.io/

Run RunSticaNalysiscode.cmd

É possível exibir o resultado da análise no arquivo

A configuração da periferia

STM32 CUBEMX

Controlador

STM32F103C8T6 (na verdade, existe um CH32F103C8T6 chinês)

Rtos

Freertos Kernel v10.0.1

Conjunto

Execute o Buildrun.cmd

(Opções para o Target ... -> A guia de saída -> galka "Criar arquivo em lote")

Firmware por

Conecte o ST-Link V2, Run Programflash.bat

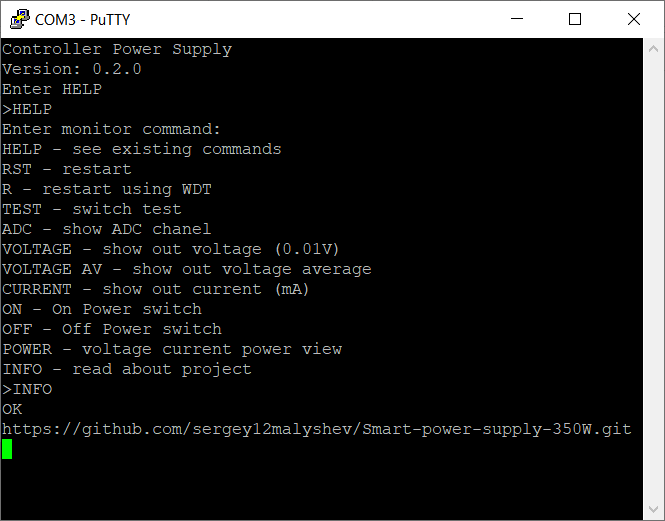

Interface da linha de comando, cli

O terminal é implementado através da interface UART TTL. Para Tera, Arquivo de Configuração do Termo: Utils/Teraterm.ini para Putty La Puttystart.cmd

Repositório

O modelo do git fluxo foi aplicado: http://danielkummer.github.io/git-flow-chetsheet/

Para inicializar, inicie o Git Bash e introduza:

git flow init -f

Versão

Versão semântica 2.0.0 https://semver.org/

Hardware (hardware)

Localizado no diretório de hardware . Os esquemas E3 e E4 são apresentados no catálogo Shemes . Modelo do conversor pulsado no programa LTSPICE no catálogo Shemes . Os arquivos de origem das placas de circuito impresso no catálogo da PCB . Pictures Catalog Images in the Picturies Catalog

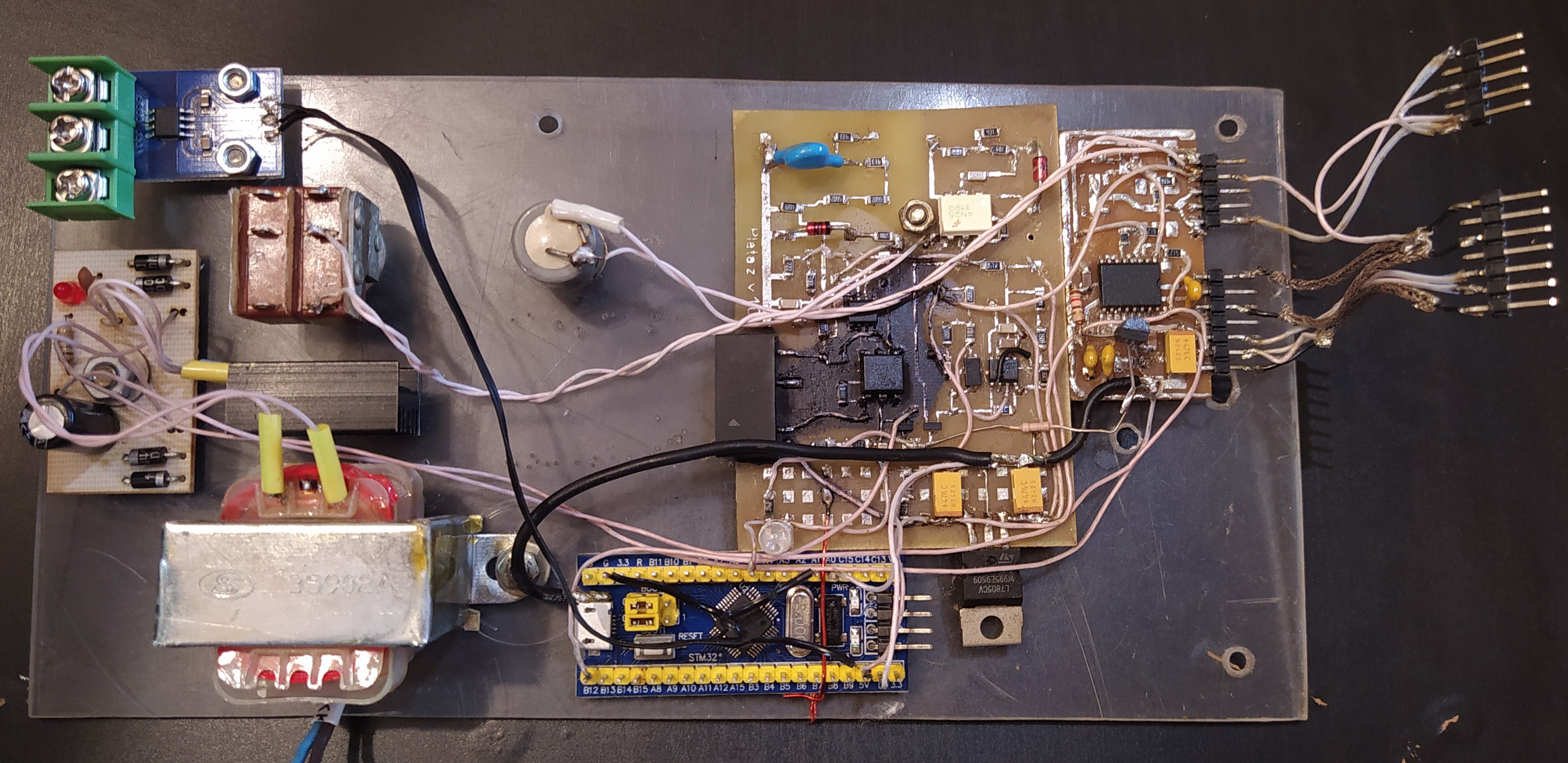

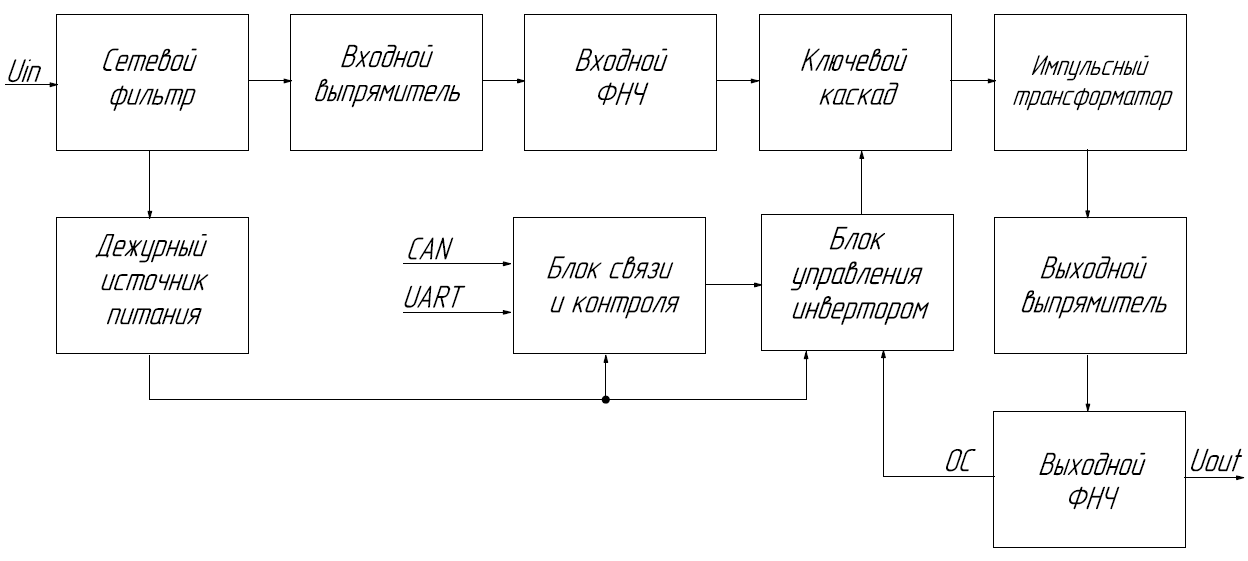

Representa fisicamente duas placas:

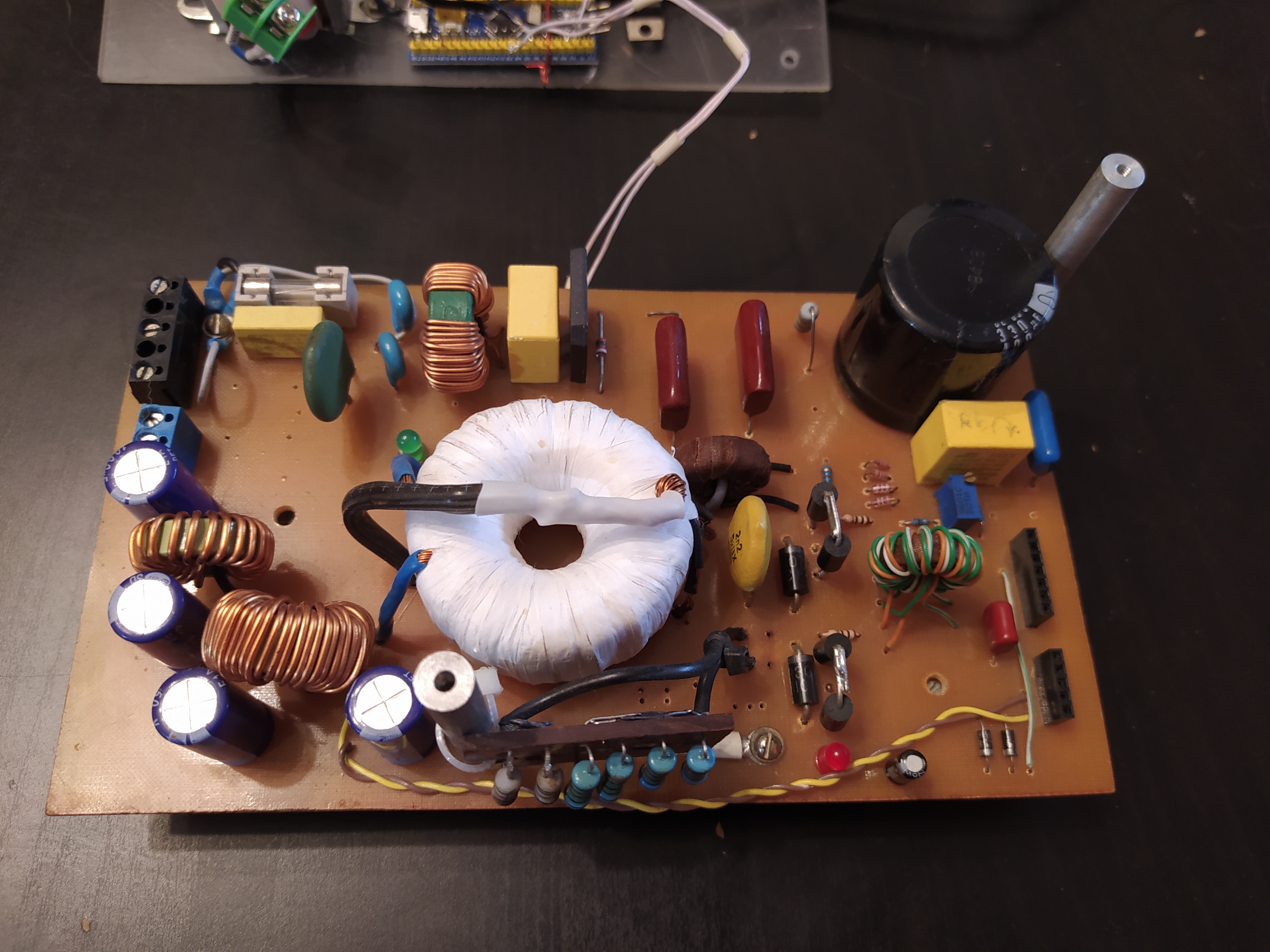

Módulo Semi -Aás Sylorous;
Módulo de gerenciamento e proteção.

Características

Faixa de trabalho de tensão de entrada 198 - 242 V, 50 Hz
A faixa de tensão de saída, b (24 - 30) ± 0,2
Poder dado à carga não menos, ter 300
Eficiência de pelo menos 0,85
O tempo de saída do modo não existe mais, a partir de 0,5
A seguinte proteção de hardware é implementada: -od de uma tensão de entrada reduzida; -Comando o aumento da tensão de saída; -O curto -circuito.
Interface de troca de informações: pode (não é implementado no momento), o monitor UART
Os parâmetros da fonte de energia e controle são controlados pela interface: medição da tensão de saída e corrente; controle do estado de proteção de hardware; Switching remoto na fonte.
