EasyPower

EasyPower

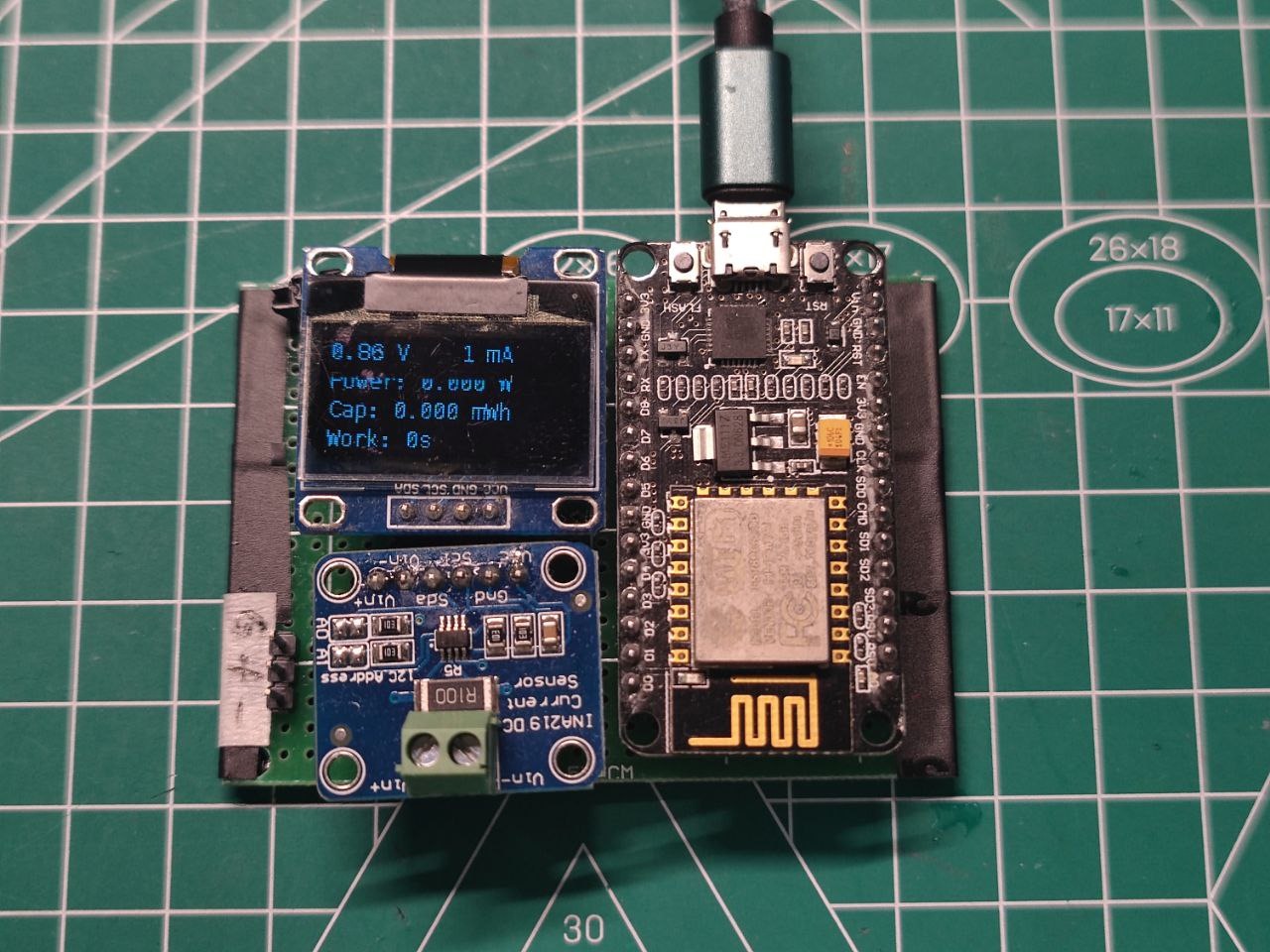

EasyPower é um medidor de potência simples, alimentado pelo Esfome.

Características

• Meça a tensão e a corrente do dispositivo de carga

• Calcule a potência do dispositivo de carga em MW
• Consumo de energia cumulativo em MWH
• Tempo de operação cumulativo para avaliar o uso da bateria

Hardware

• ESP8266 PLACA DE DEV, como NODEMCU
• Módulo INA219
• Módulo OLED 128x64, com pinos I2C

Isso é tudo!

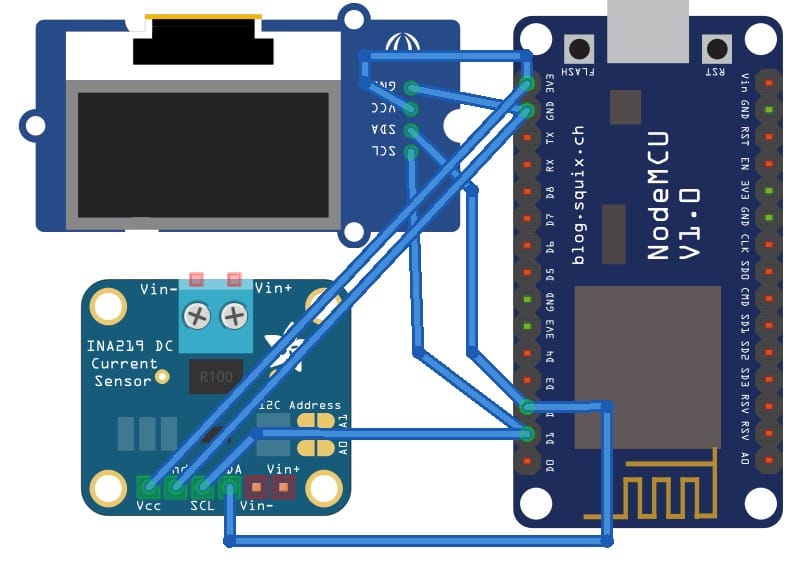

Fiação

Firmware

Com o poder do Esfome, podemos construir e fazer upload de firmware para MCU com apenas uma linha de comando:

esphome upload easypower.yaml

Se você precisar monitorar as tendências de dados, você deve definir informações de corretor Wi-Fi e MQTT primeiro em secrets.yaml :

 wifi_ssid : " "
wifi_password : " "
mqtt_broker : " "

Uso

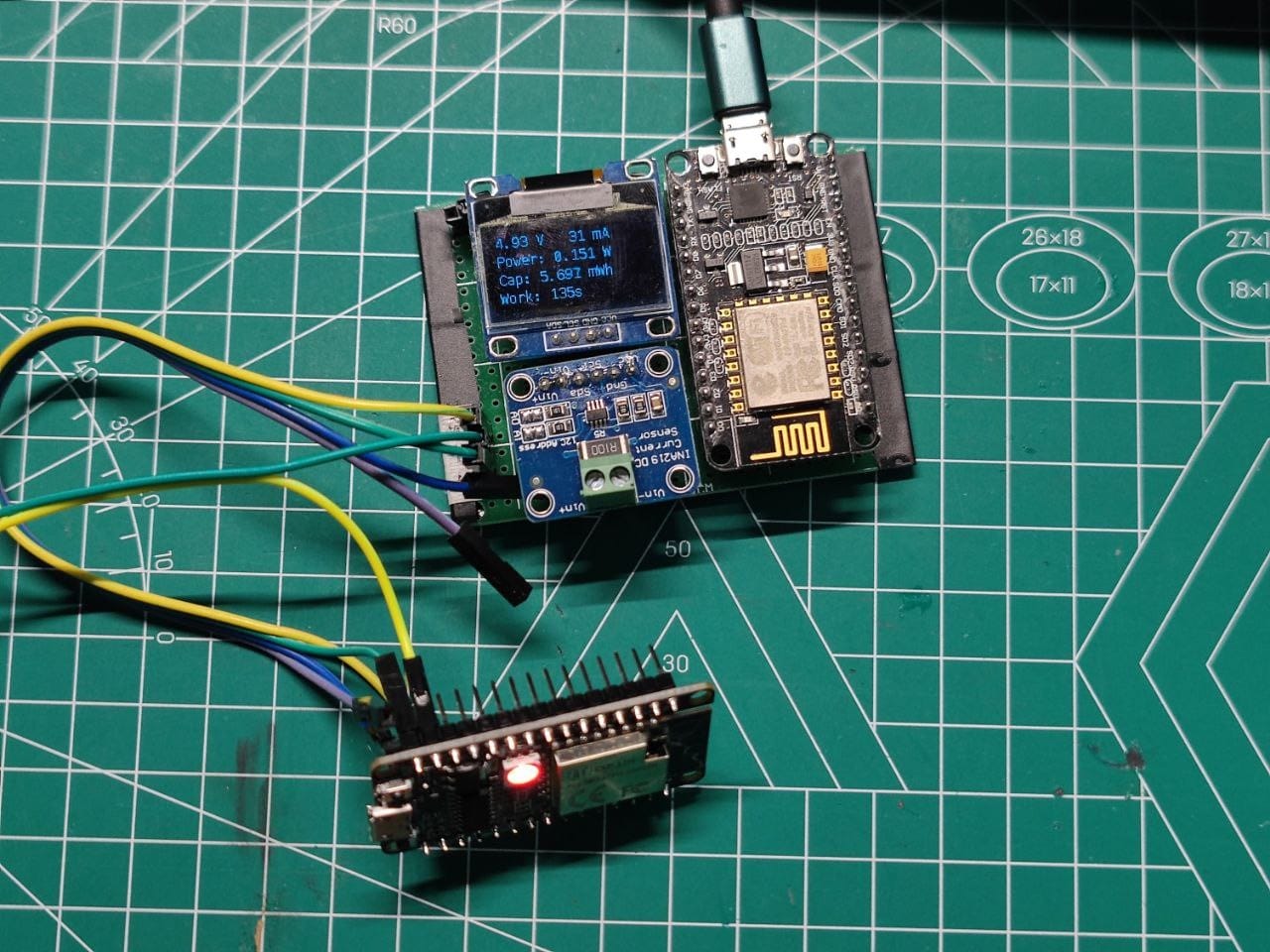

Por fim, você pode conectar o dispositivo de carga que deseja ser medido, por exemplo, um nodemcu:

• Conecte a energia 5V ao VIN+
• Conecte Vin- a V5 no NodeMCU
• Conecte o Power GND ao NodeMcu GND
• Conecte o Power GND ao INA219 GND

Monitor

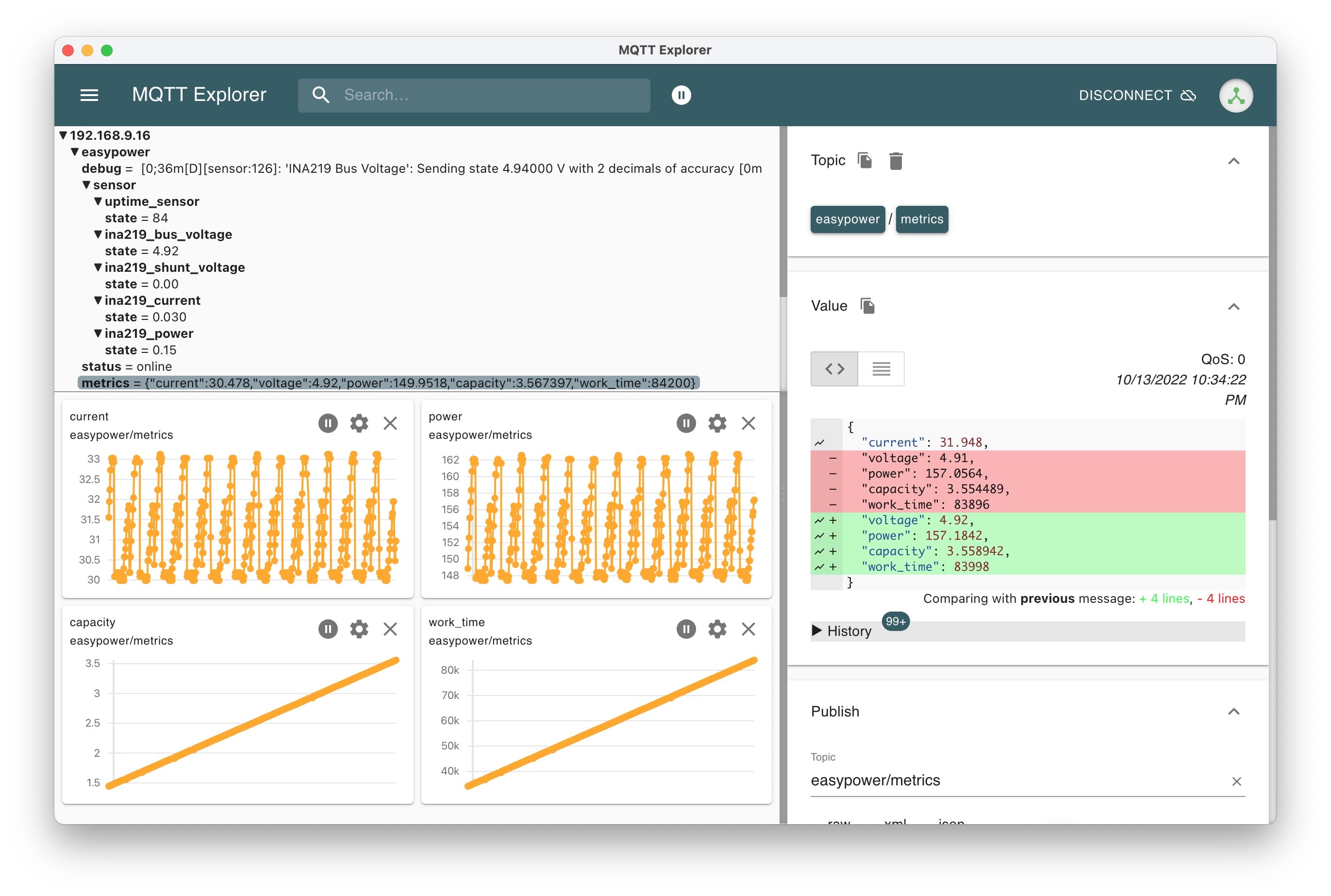

Você pode usar o MQTT Explorer para monitorar as tendências de dados entre as medições, apenas selecionando o tópico easypower/metrics e, em seguida, usando o painel "Adicionar ao gráfico" no painel de valores, AHA, um gráfico de tendência de dados APETERED:

Licença

Mit
