siglent_psu_api

Apresentação

Este código foi criado para tornar a fonte de alimentação programável utilizável em tarefas de automação. A Siglent fornece software nativo, mas tem muitas dependências e é complicado de usar. Além disso, o código Python permite controlar o instrumento de computadores de placa única como o Raspberry Pi!

Link do fabricante

siglent_psu_api.py

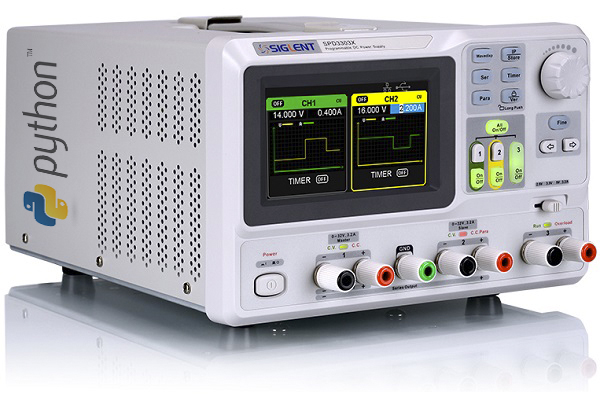

Este é o principal arquivo da API para interagir com o instrumento Siglent Power Supply. Testado com SPD3303X . Ele fornece uma maneira piconista simples de operar o instrumento remotamente e automatizar algumas medições.

Problemas

Apesar do fato de a Siglent fabricar instrumentos acessíveis, existem alguns problemas. Não posso falar de outras fontes de alimentação, mas o SPD3303X tem falhas listadas abaixo:

• Bipes sempre que o comando é recebido. É impossível desligar esse recurso.
• Não consigo ler o status de saída do CH3 com comandos documentados
• Não é possível definir o modo Operatio (paralelo/serial/independente) dos comandos fornecidos

exemplo.py

Este código demonstra simplicidade de uso.

 import siglent_psu_api as siglent

s = siglent.SIGLENT_PSU("192.168.0.22")

# read instrument identification string
i = s.identify()
print(i)

# read instrument status
sys = s.system()
print(sys)

# Set output mode
#s.track(siglent.TRACK.INDEPENDENT)

# switch on CH1
s.output(siglent.CHANNEL.CH1, siglent.STATE.ON)

# set CH1 voltage to 2V
s.set(siglent.CHANNEL.CH1, siglent.PARAMETER.VOLTAGE, 2.0)

# read voltage
r = s.measure(ch = siglent.CHANNEL.CH1, parameter = siglent.PARAMETER.VOLTAGE)
print(r)

Resultados

 {'manufacturer': 'Siglent Technologies', 'model': 'SPD3303X', 'sn': 'SPD3XHBX2R****', 'firmware_ver': '1.01.01.02.05', 'hadrware_ver': 'V3.0'}
{'ch1_mode': <MODE.CC: 2>, 'ch2_mode': <MODE.CC: 2>, 'mode': <TRACK.INDEPENDENT: 0>, 'ch1': <STATE.ON: 1>, 'ch2': <STATE.OFF: 0>}
2.001

sweep.py

 import siglent_psu_api as siglent
import numpy as np

s = siglent.SIGLENT_PSU("192.168.0.22")

# read instrument identification string
i = s.identify()
print(i)

# read instrument status
sys = s.system()
print(sys)

# switch on CH1
s.output(siglent.CHANNEL.CH1, siglent.STATE.ON)

# sweep specified range
range_min = 1
range_max = 5
range_step = 0.1
ra = np.arange(range_min, range_max, range_step)
for i in ra:
    s.set(siglent.CHANNEL.CH1, siglent.PARAMETER.VOLTAGE, i)
    r = s.measure(ch = siglent.CHANNEL.CH1, parameter = siglent.PARAMETER.POWER)
    print(r)

Resultados

 {'manufacturer': 'Siglent Technologies', 'model': 'SPD3303X', 'sn': 'SPD3XHBX2R****', 'firmware_ver': '1.01.01.02.05', 'hadrware_ver': 'V3.0'}
{'ch1_mode': <MODE.CC: 2>, 'ch2_mode': <MODE.CC: 2>, 'mode': <TRACK.INDEPENDENT: 0>, 'ch1': <STATE.ON: 1>, 'ch2': <STATE.OFF: 0>}
0.0
0.0
0.0
0.0
0.0
0.0
0.0
0.672
0.698
0.652
0.632
0.527
0.629
0.0
0.0
0.0
0.0
0.0
0.0
0.0
0.0
0.0
0.0
0.0
0.0
0.0
0.0
0.0
0.0
0.0
0.0
0.0
