Pilha de monitoramento verde

Índice

• Pilha de monitoramento verde
  • Índice
  • Sobre o projeto
    • KPIs
    • Pilha de tecnologia
  • Começando
    • Pré -requisitos
    • Configuração
    • Instalação
  • Uso
    • Acesso
    • Painéis
  • Especificações
  • Perguntas frequentes
  • Contribuindo
  • Licença
  • Contato
  • Agradecimentos

Sobre o projeto

Uma pilha de monitoramento com amostras para coleta e exploração de dados para fins de sustentabilidade.

Os dados são coletados a partir da infraestrutura de rede, DC (computação / armazenamento), dispositivos de terceiros e fontes externas para entender o consumo de energia e sua relação com o tráfego e a largura de banda, o custo e a pegada de carbono do meio ambiente em vários níveis de granularidade.

KPIs

Elemento	KPI
dispositivo de rede	poder Carga da fonte de alimentação Eficiência da fonte de alimentação tráfego Utilização da largura de banda Razão de consumo de energia (PCR) - Referência Emissões de CO 2 -EQ (+ histórico) custo
servidor	poder utilização temperatura Emissões de CO 2 -EQ custo
PDU	poder
rack	poder TBD: Temperatura

Pilha de tecnologia

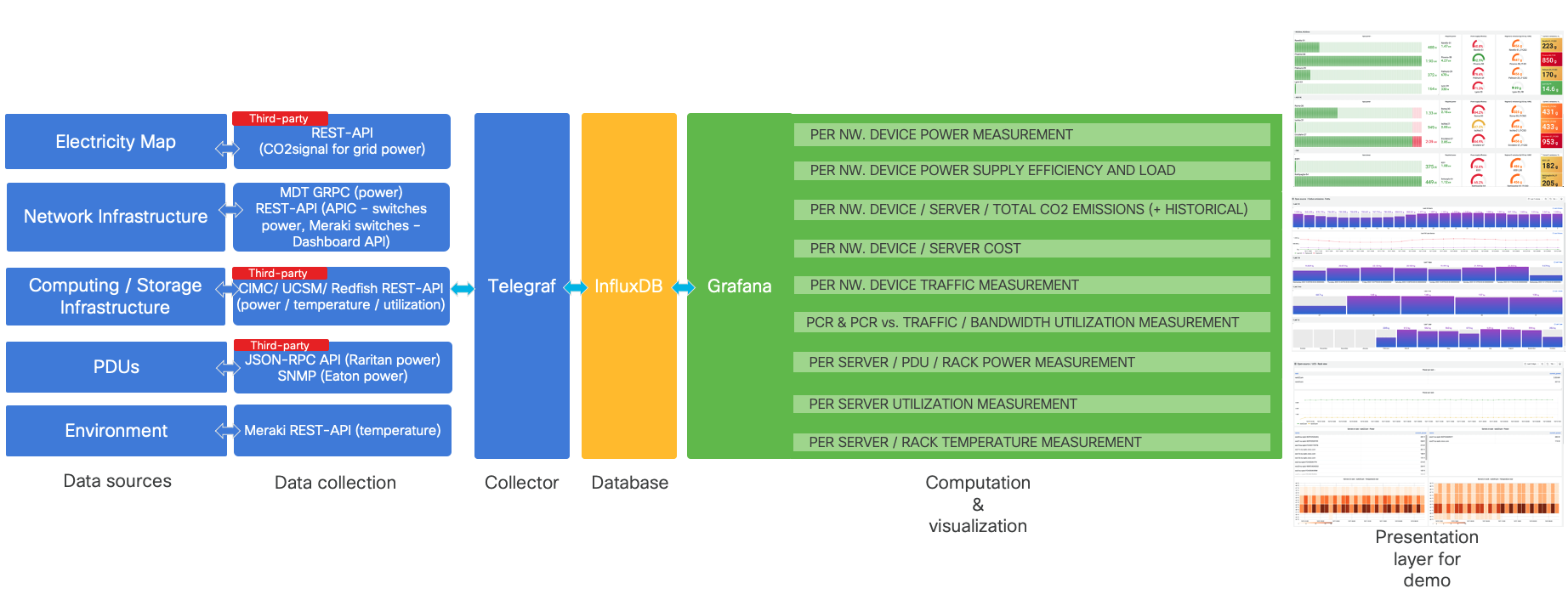

Arquitetura

Captura dados de:

• Roteadores iOS-xr
• NX-OS Switches
• Switches de Meraki
• Servidores UCS
• ACI APIC
• Pdus raritan
• Eaton PDUs

Armazena dados em:

• InfluxDB v2

Expõe dados em:

• Grafana

Fluxo de dados:

 IOS-XR
NX-OS
Meraki
ACI APIC                   -> Telegraf     ->     InfluxDB     -> Grafana
UCS: REDFISH/CIMC/UCSM
Raritan PDUs
Eaton PDUs

---

Começando

Pré -requisitos

Use estas instruções.

Configuração

Use estas instruções.

Instalação

Use estas instruções.

Uso

Acesso

Acesse os dois seguintes webuis substituindo o espaço reservado HOST_IP pelo endereço IP acessível do host que executa a pilha:

• Grafana - hospeda visualizações personalizadas.
• Influxo ( credenciais com base em .env ) - Para explorar os dados brutos.

Painéis

Visão geral Power - Meraki - Organização/Switches

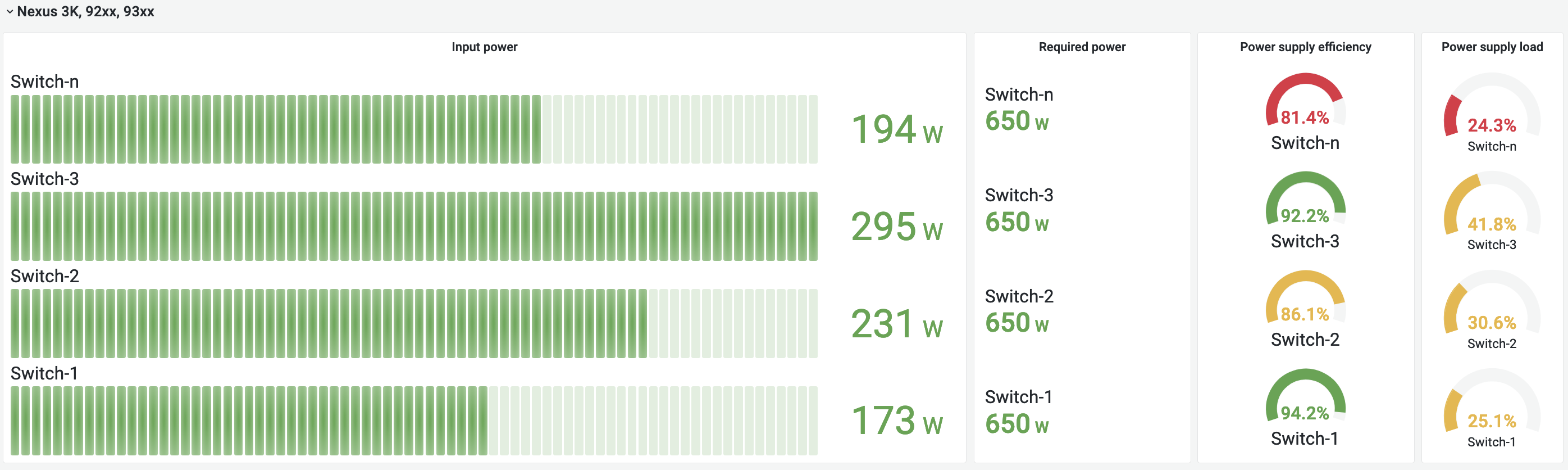

Visão geral Power - DC - Nexus

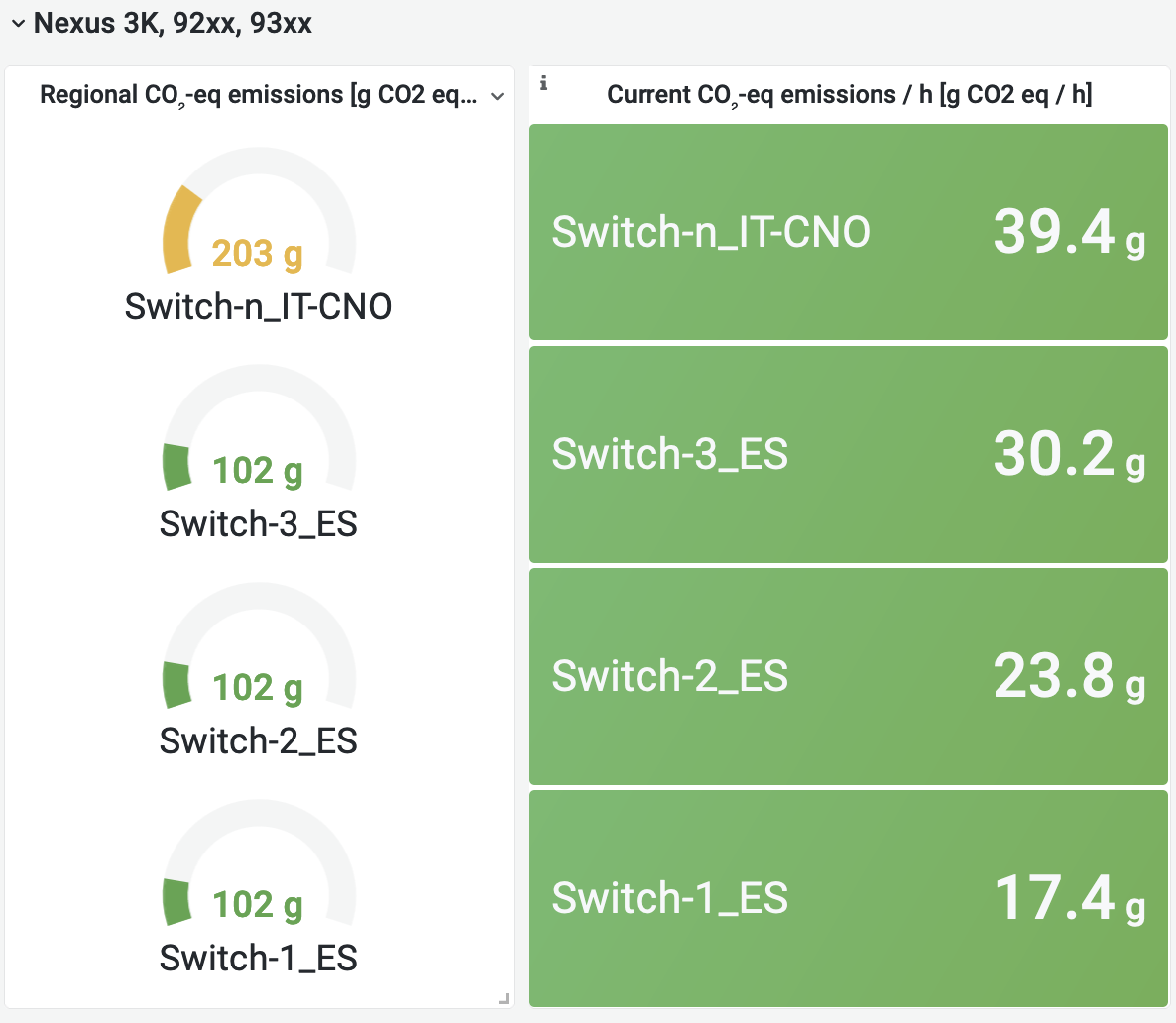

Visão geral emissões de CO ₂ -EQ - DC - Nexus

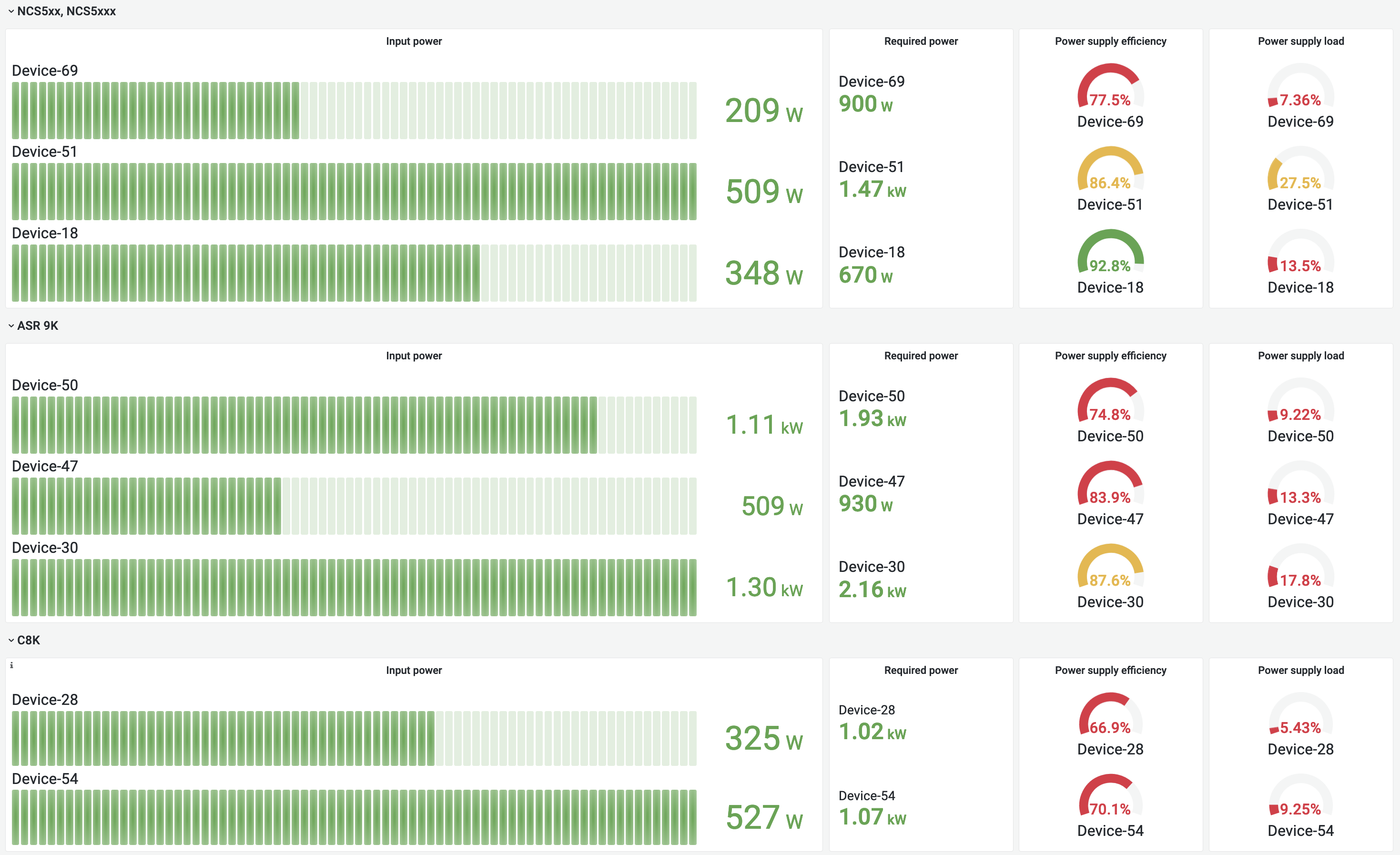

Visão geral Power - NCS, ASR 9K, Cisco 8k

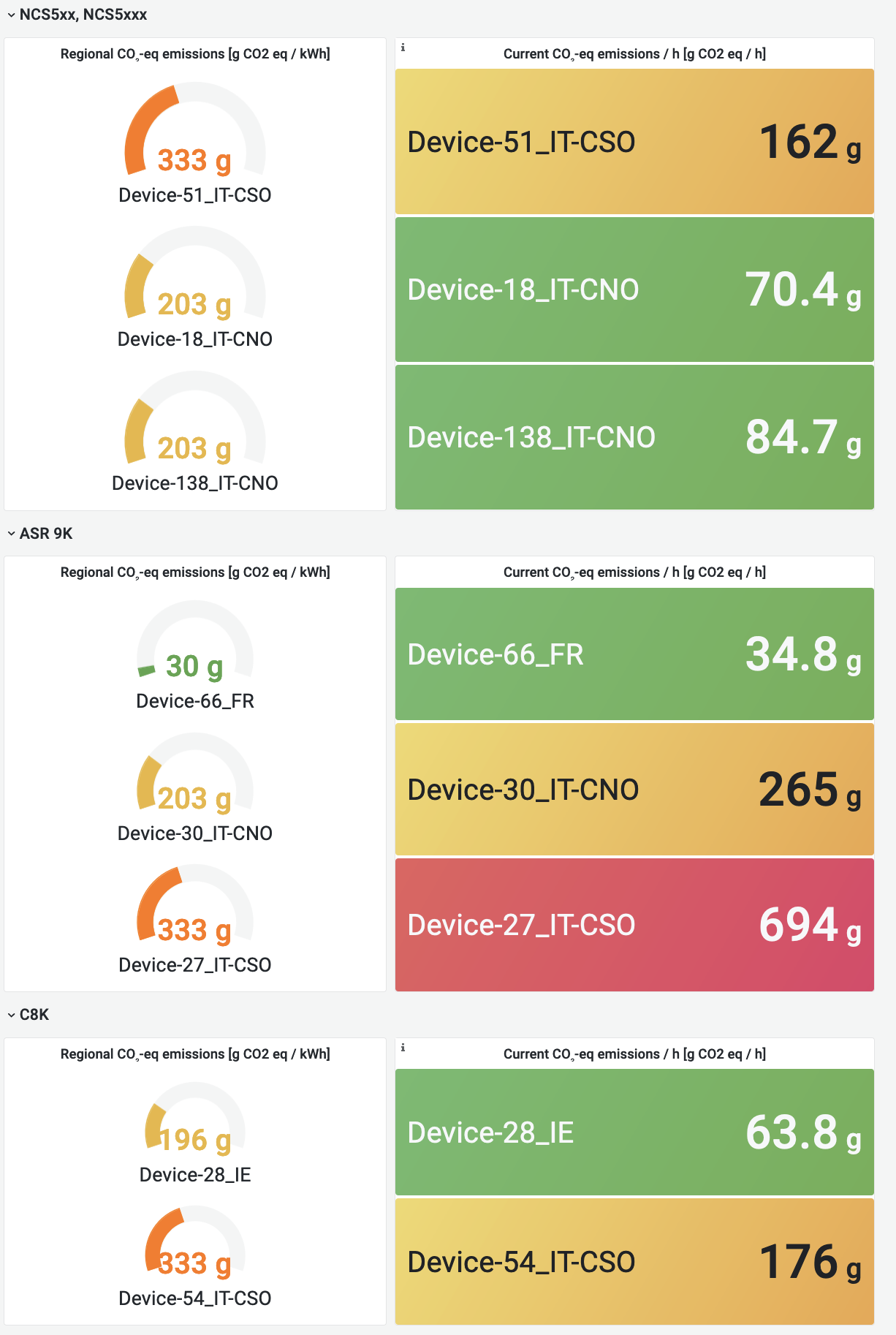

Visão geral Co ₂ -EQ emissões - NCS, ASR 9K, Cisco 8K

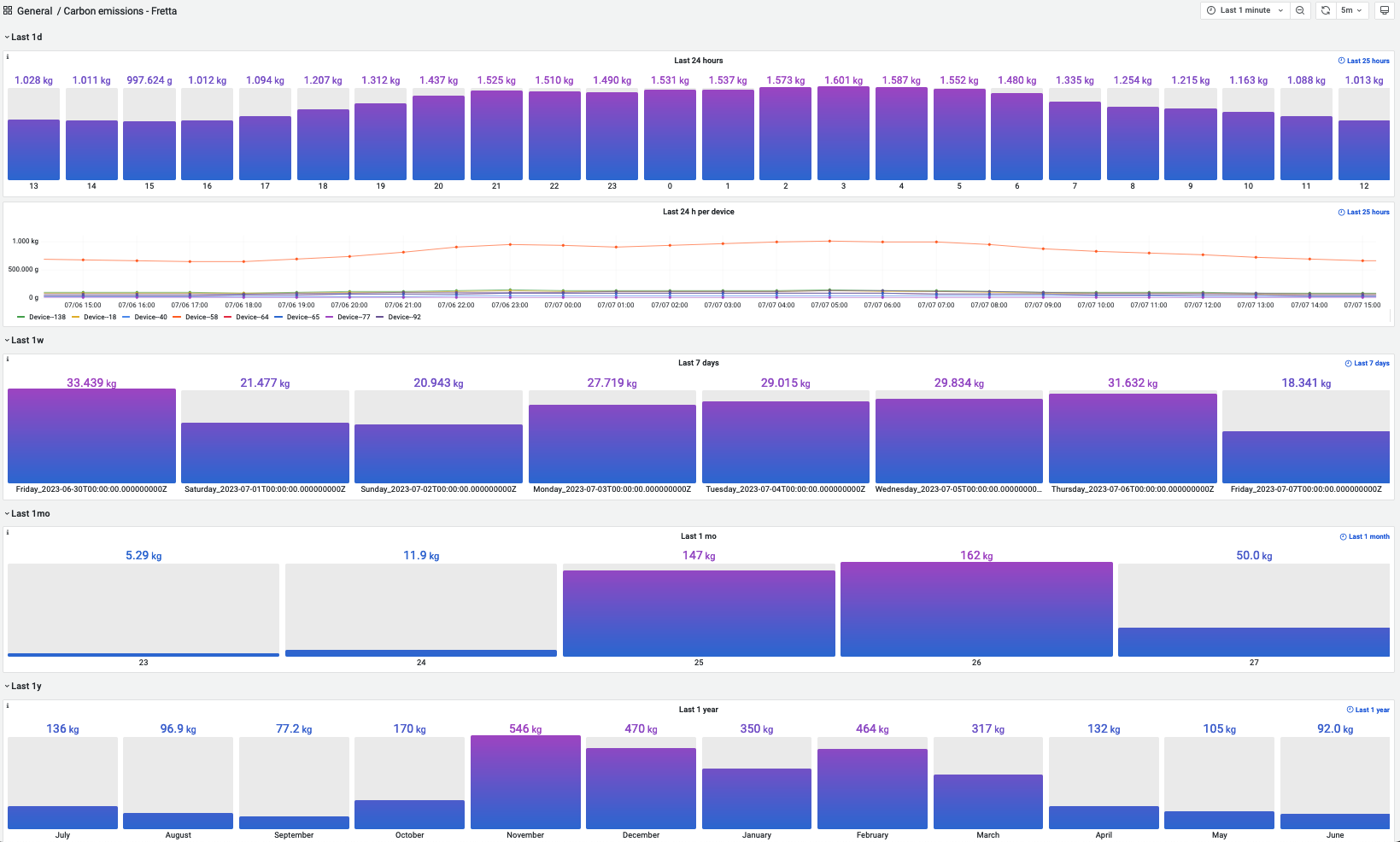

Visão geral histórica das emissões de CO ₂ -EQ - Fretta

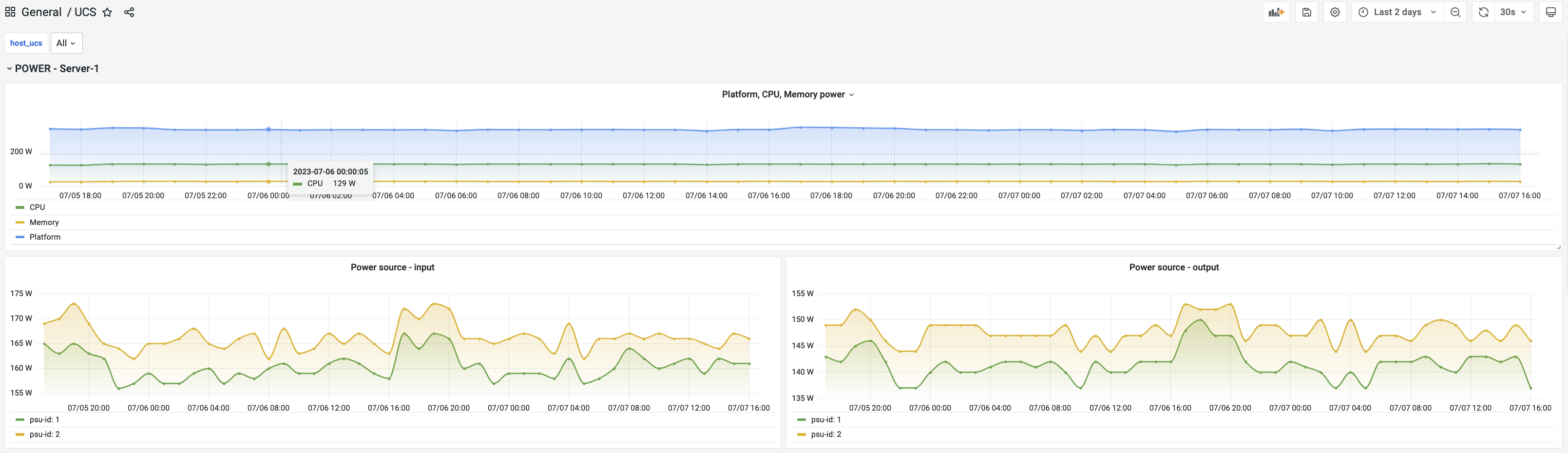

Power - DC - UCS

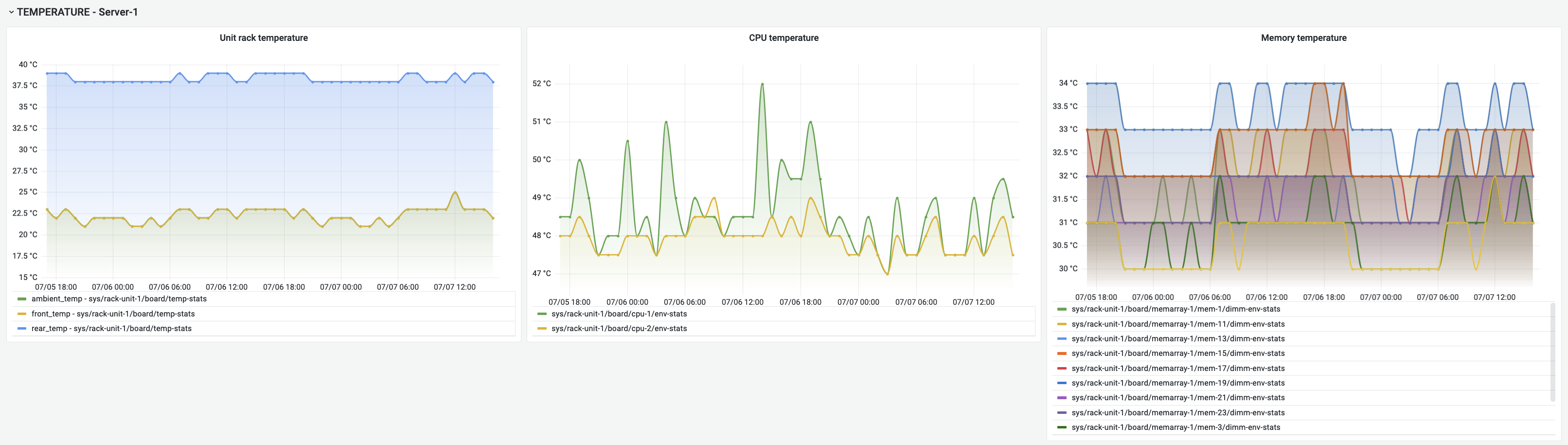

Temperatura - DC - UCS

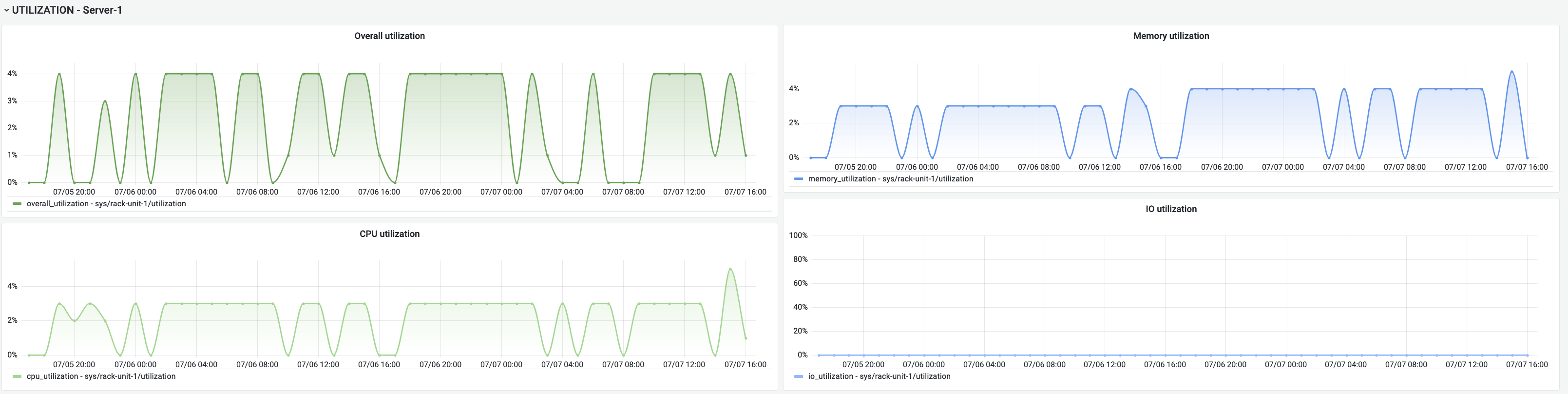

Utilização - DC - UCS

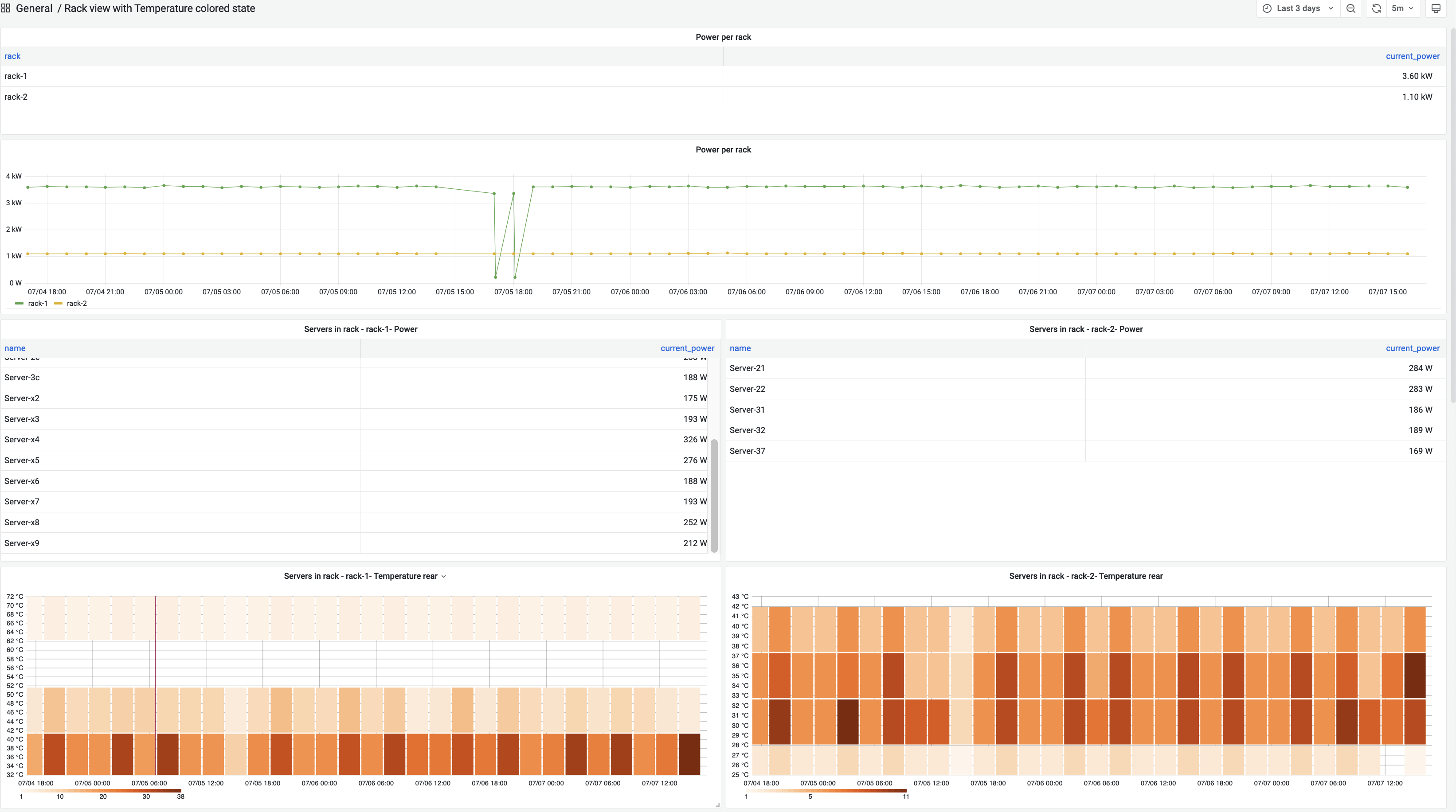

Visualização do rack - DC - UCS 1/3

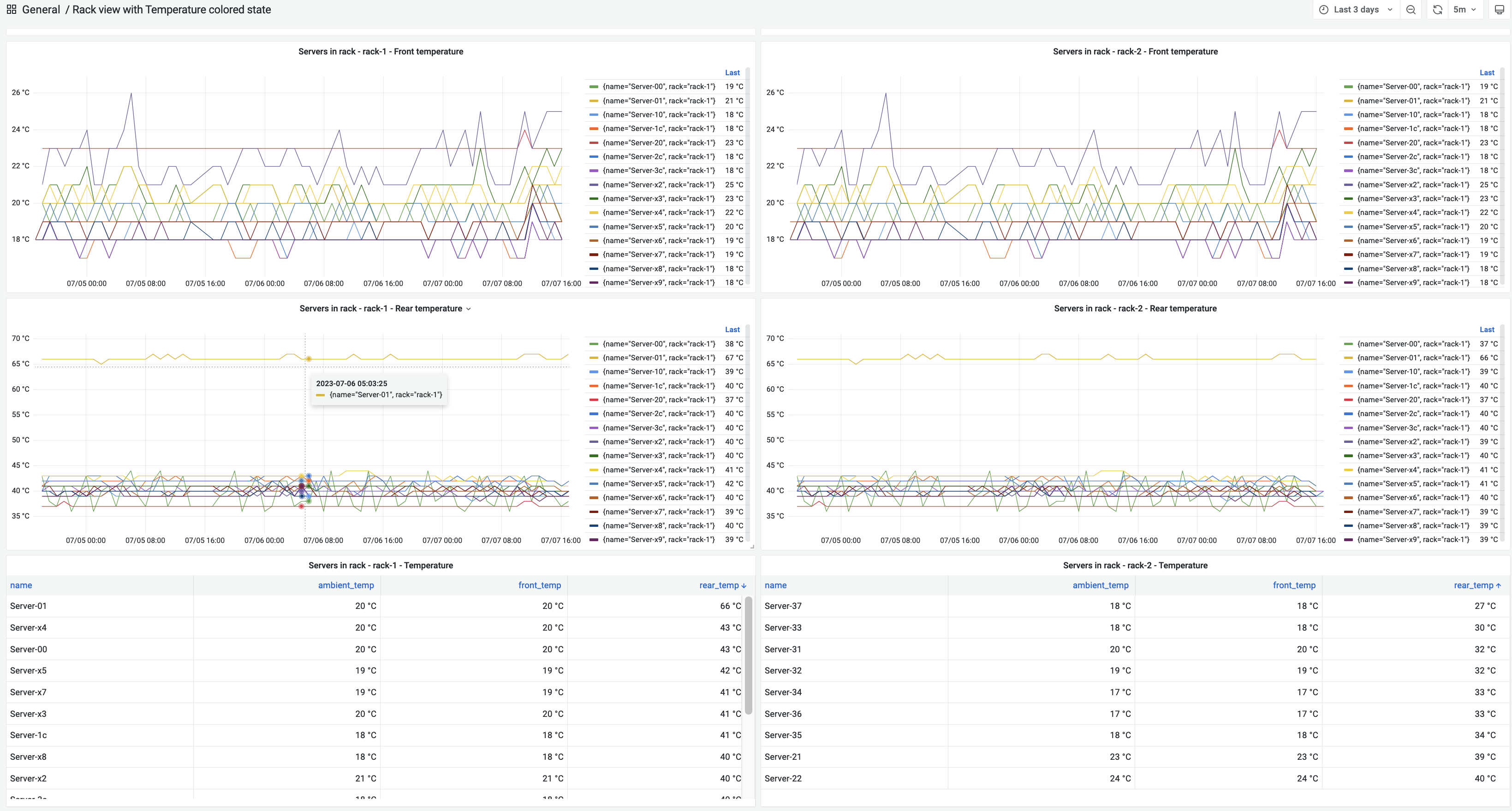

Visualização do rack - DC - UCS 2/3

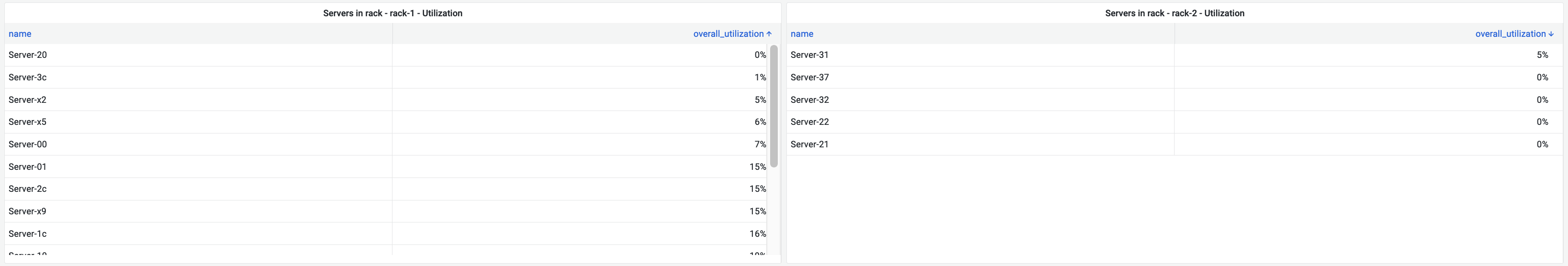

Visualização do rack - DC - UCS 3/3

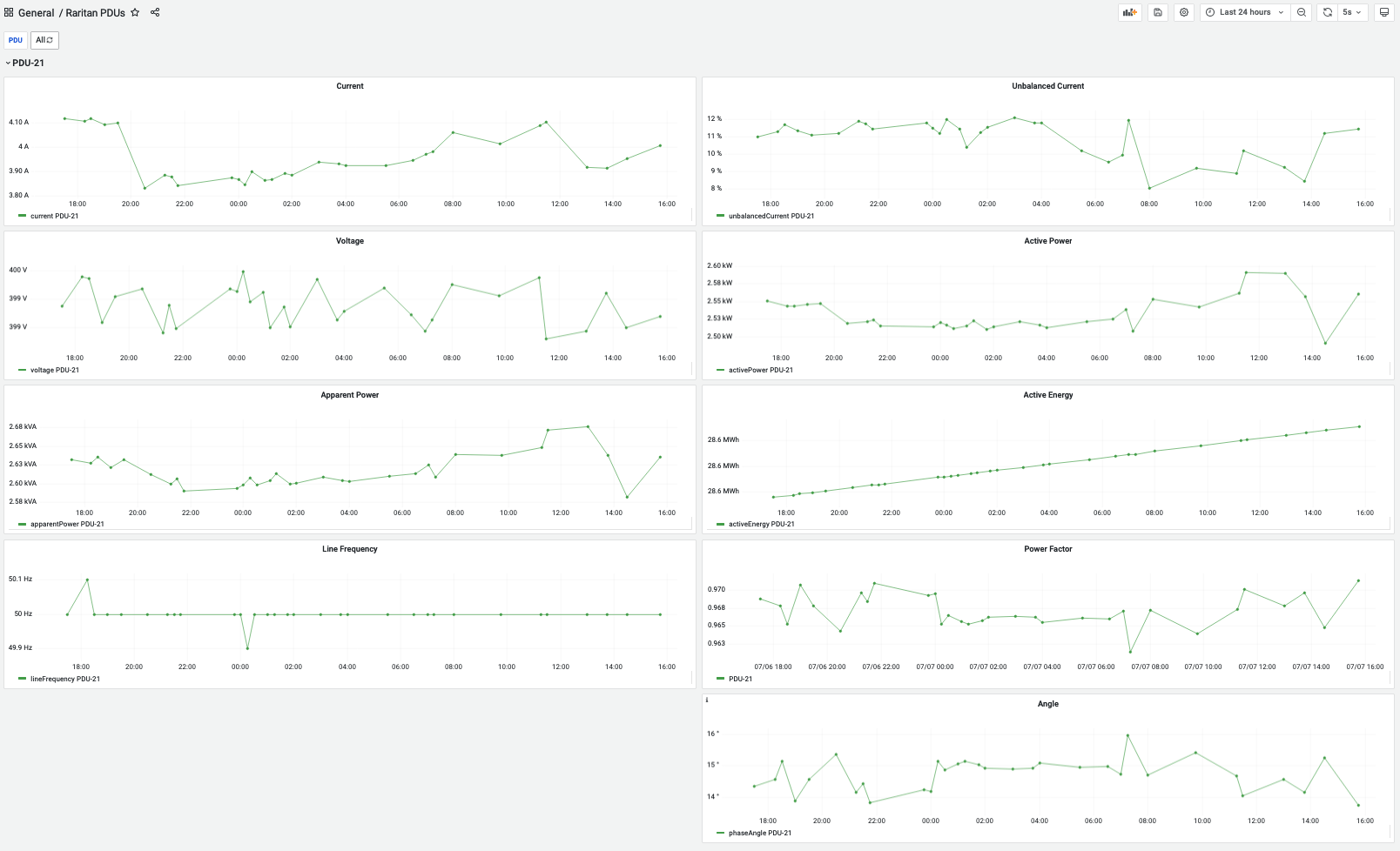

PDUS - Raritan

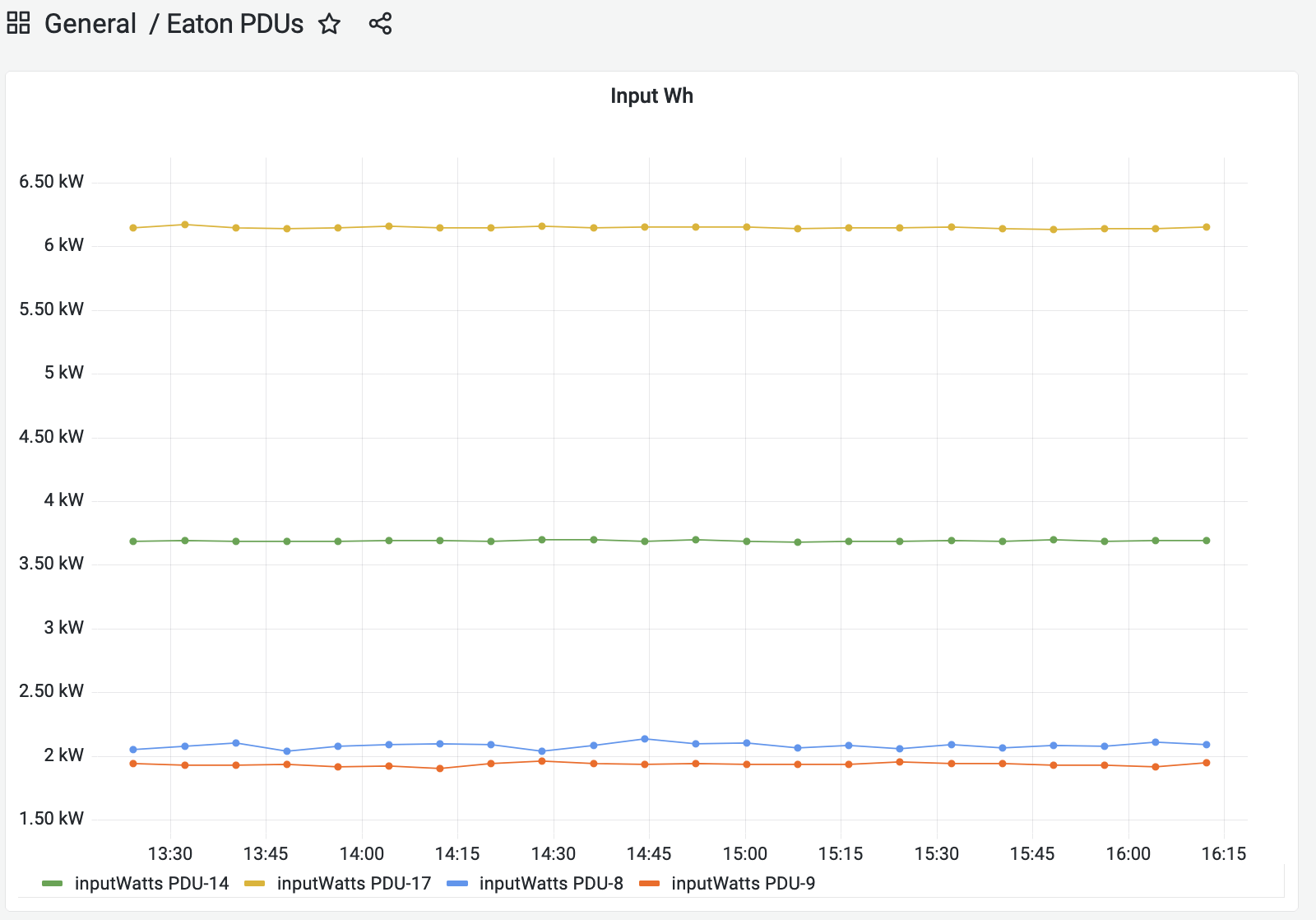

PDUS - Eaton

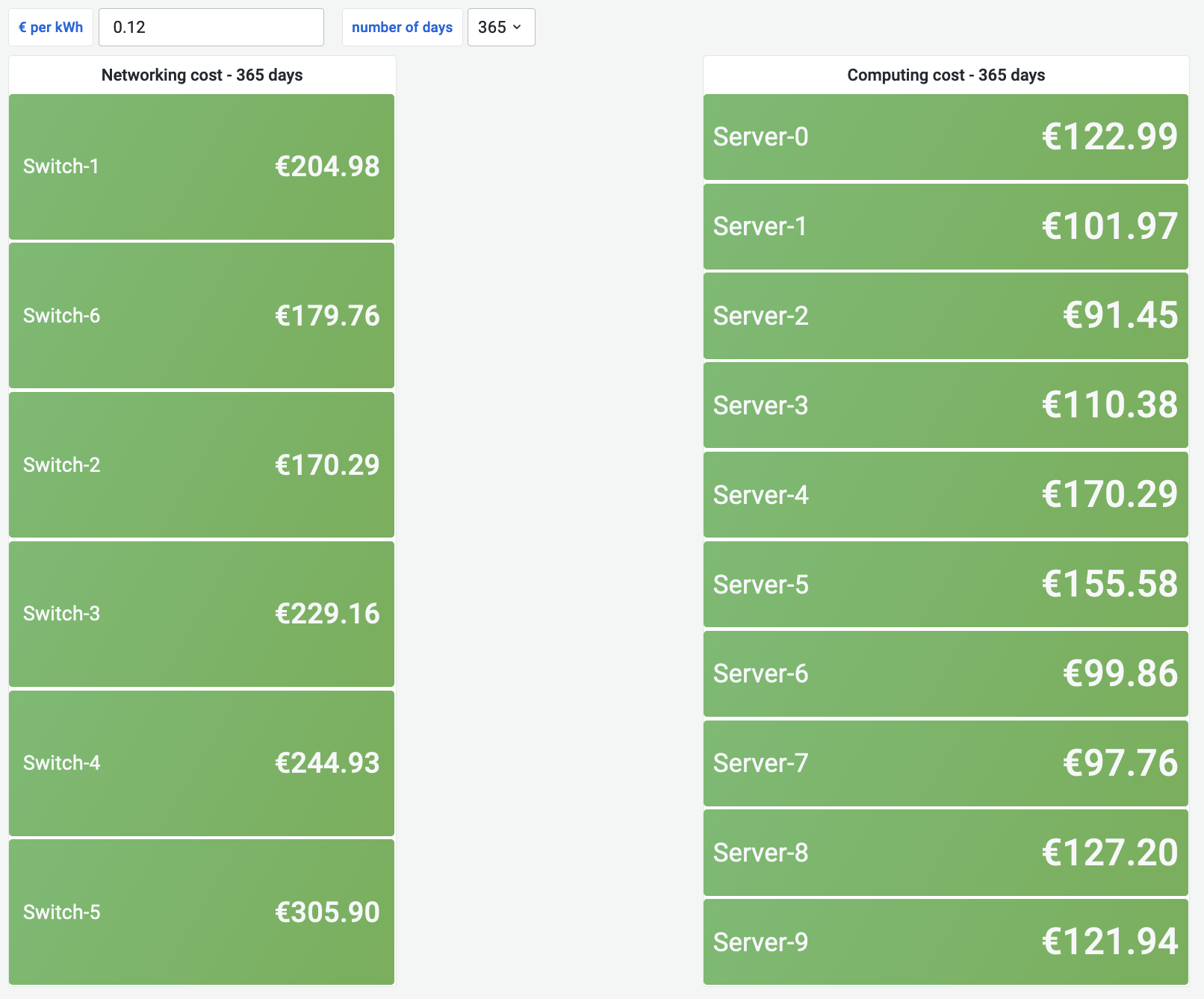

Custo - DC - Nexus e UCS

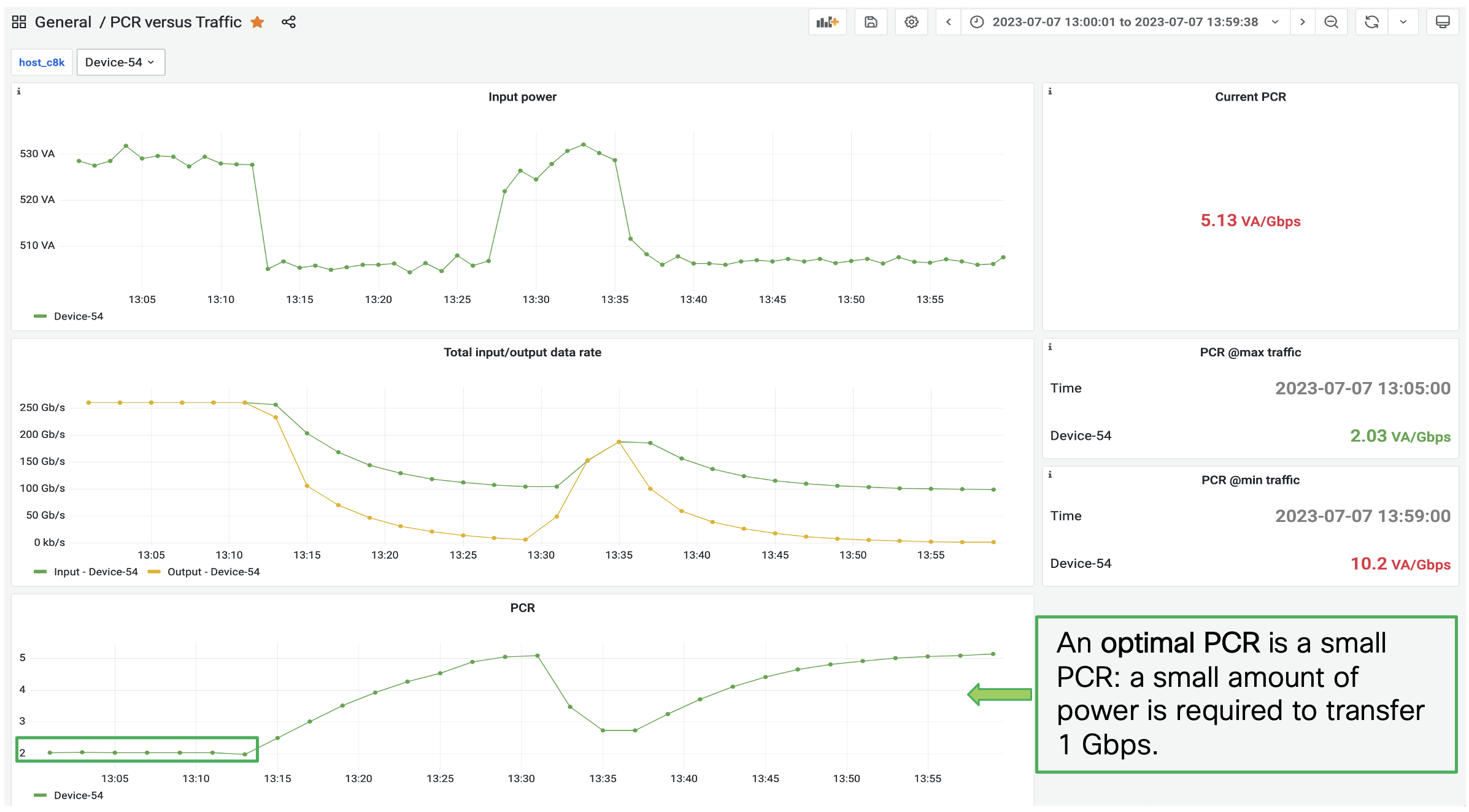

PCR (taxa de consumo de energia) versus tráfego

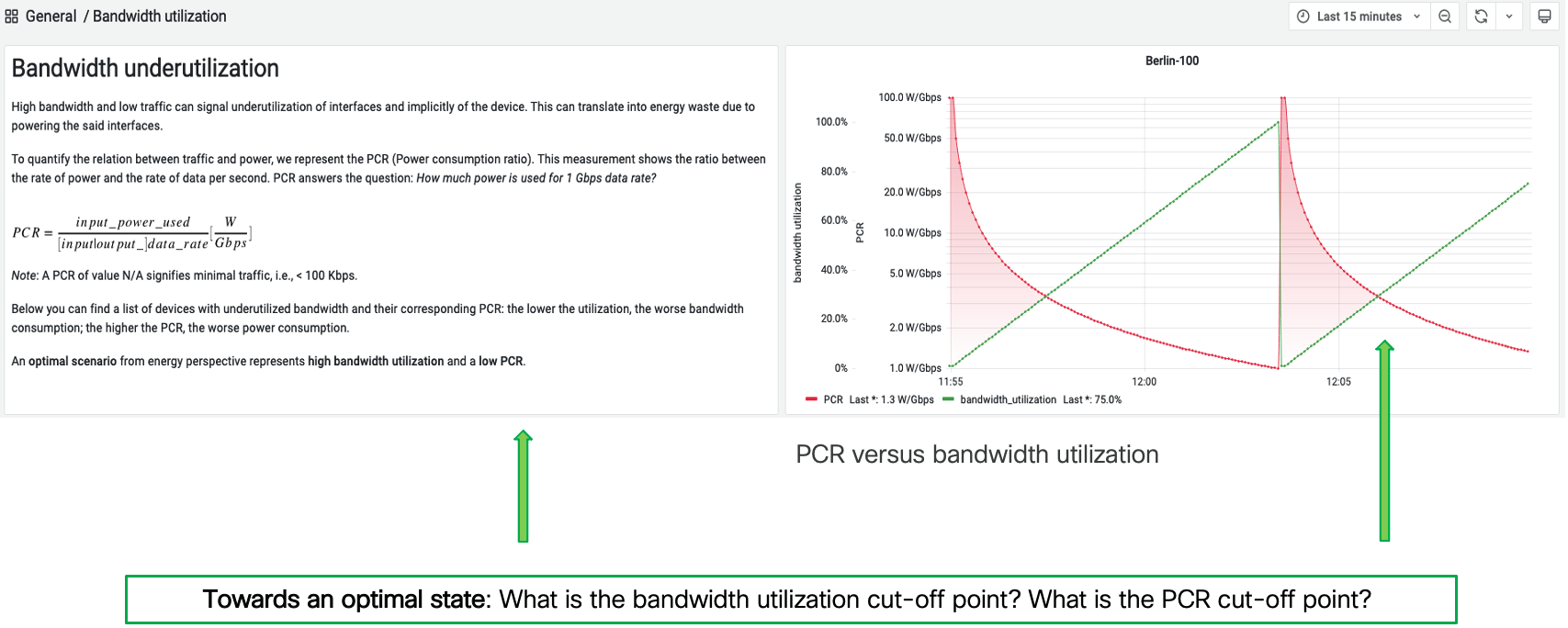

PCR (taxa de consumo de energia) versus utilização de largura de banda - conceito

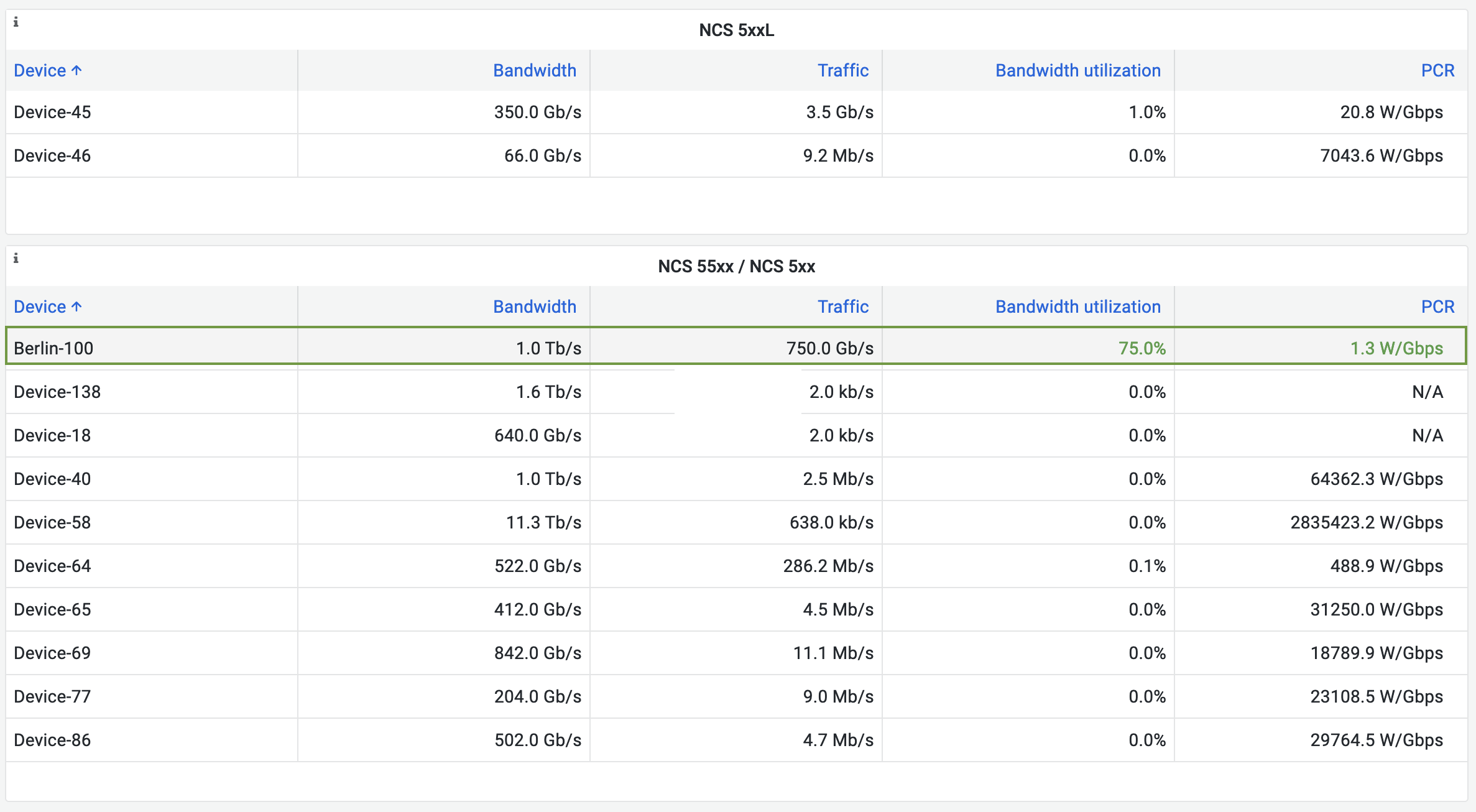

PCR (taxa de consumo de energia) versus utilização de largura de banda - NCS

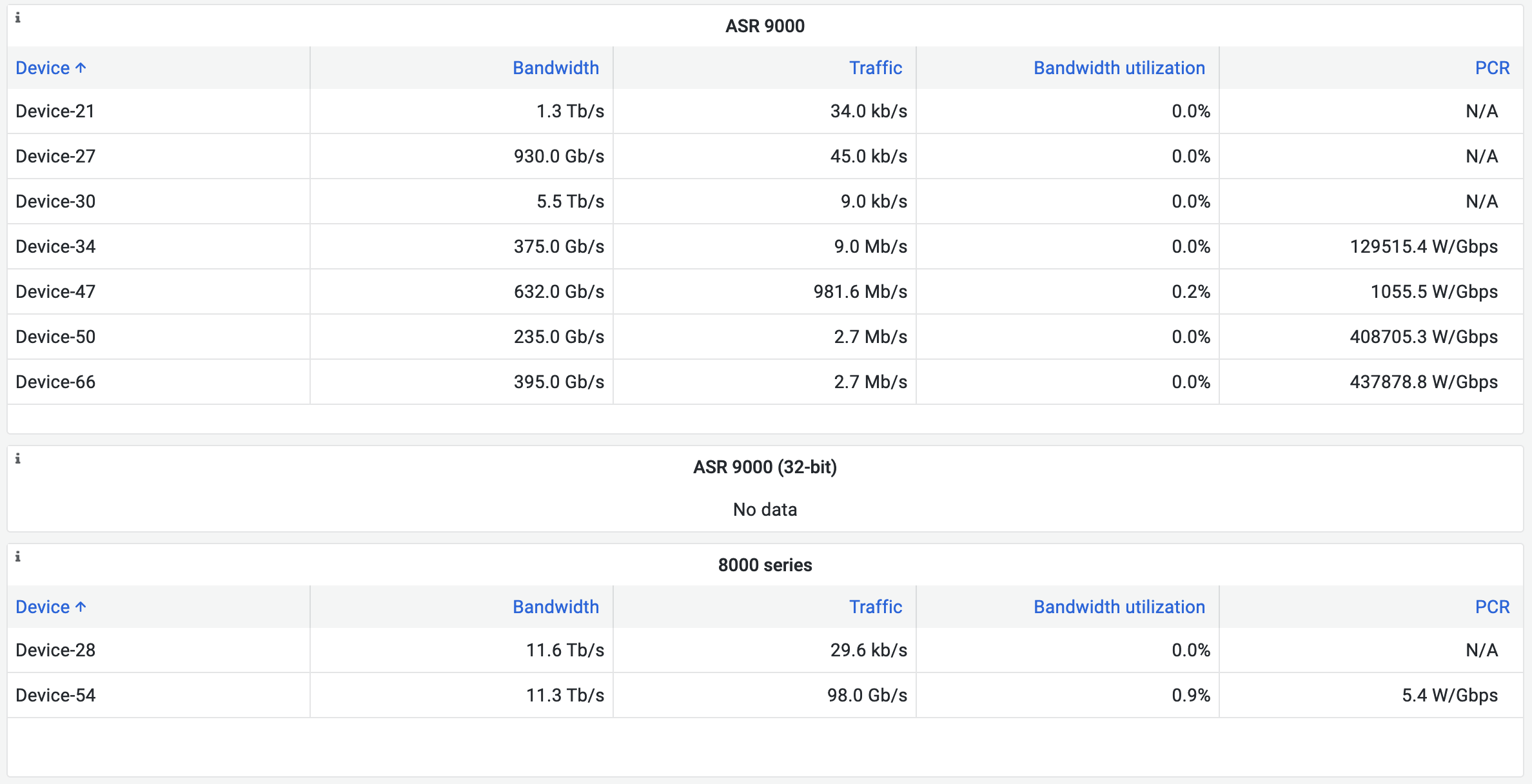

PCR (taxa de consumo de energia) versus utilização de largura de banda - ASR 9K e Cisco 8K

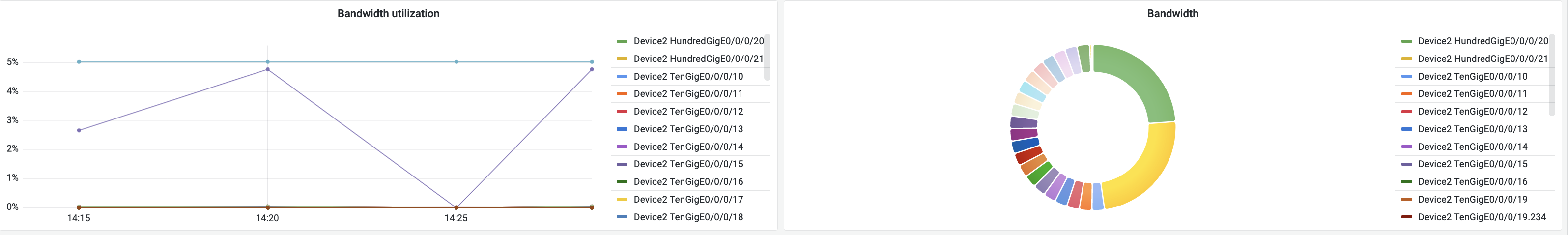

Utilização e distribuição de largura de banda por interface

Especificações

As coleções disponíveis estão documentadas em specs.md.

Perguntas frequentes

Veja FAQ.MD.

Contribuindo

Contribuições são muito apreciadas. Siga as diretrizes documentadas em contribuições.md.

Licença

Distribuído sob a licença Apache versão 2.0 . Veja a licença para obter mais informações.

Contato

• Cristina Precup - [email protected]
• Guillaume ladhuie - [email protected]
• Jean -Baptiste lefeuvre - [email protected]
• Oren Brigg - [email protected]
• Patrice Nivaggioli - [email protected]
• Philippe Tubello - [email protected]
• Salvatore Faraone - [email protected]
• Steven Barth - [email protected]
