CHPC: Controlador de bomba de calor barato v1.x

O CHPC é um controlador de bomba de calor de custo mínimo (HP), que pode ser usado conforme fornecido, ou pode ser adotado para quase todos os casos de uso devido à natureza de código aberto.

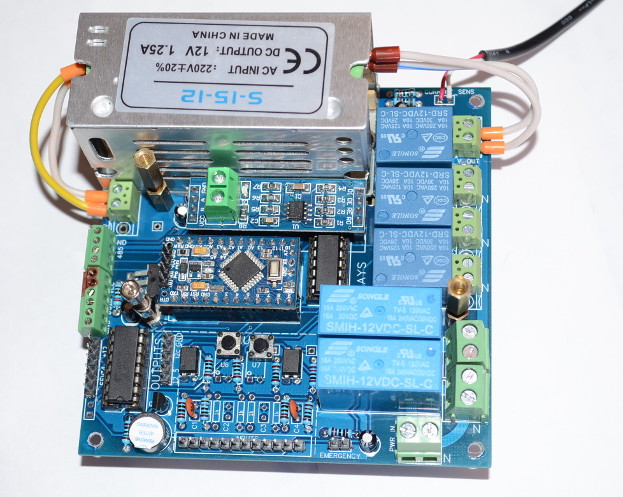

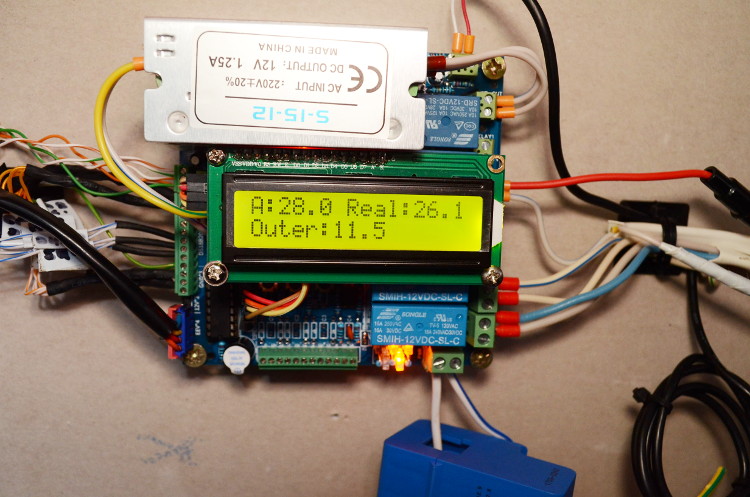

Instalação da vida real.

Trabalha de coletores de calor no solo (loops) a sistema de aquecimento radiante no piso.

Condução:

• Eev,
• Compressor de bomba de calor (energia elétrica de 1kW),
• Bombas circulantes,
• Aquecedor do compressor.

Sensores de temperatura instalados:

• Antes/depois do evaporador,
• Frio dentro/frio, fora,
• Quente em (usado como alvo)/quente,
• Temperatura ao ar livre,
• Compressor.

Controlado pela tela RS-485 e 16x2 com botões.

Changelog

• 13 de abril de 2019: o desenvolvimento de apoio à EEV começou
• 16 de abril de 2019: EEV independente (sem termostato) com apenas 2 sensores T escritos e depurados
• 30 de abril de 2019: Sistema HP atualizado para CHPC
• 01 de maio de 2019: CHPC totalmente testado e liberado
• 02 de maio de 2019: PCB Rev.1.3 chegando, principal recurso: muitas entradas DS18B20

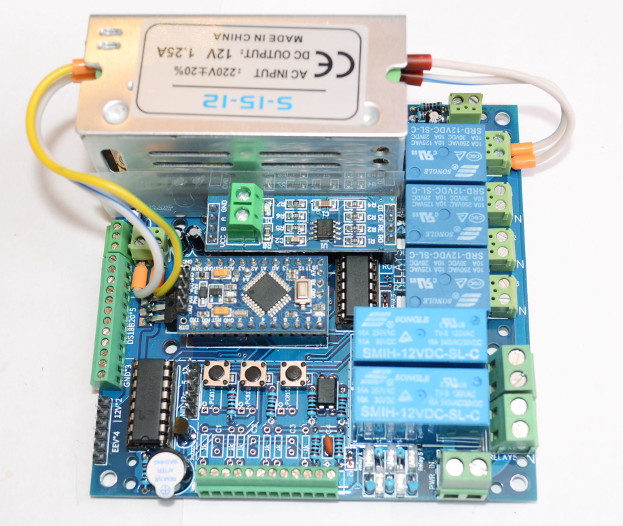

• 17 de maio de 2019: PCB 1.3 testado, instruções de montagem adicionadas



Aplicações:

Uso.	Breve descrição.	Exemplos de aplicação	Proteções disponíveis
1. Termostato.	Termostato de precisão. Simples e barato. Apenas um relé e um sensor de temperatura necessário.	Controle de calor da sala. Um controle climático de galinheiro. Coluna de destilação. Outro.	N / D
2. Controle da bomba de calor (HP).	O controlador aciona os componentes do sistema HP: compressor, bombas de circulação lateral fria e quente (CP). Proteger o sistema de uma sobrecarga, superaquecer e congelar. Dirige o EEV para otimizar as condições de execução.	Sistema de bomba de calor DIY. Módulo de reparo para sistema comercial. Aquecedor de água, sistemas de aquecimento da casa e mesmas aplicações.	Compressor: Início frio ou superaquecimento. Proteção de linhas de descarga e sucção. Perda de energia de curto prazo. Anticongelante. Proteção de sobrecarga de energia.
3. Controlador EEV.	Apenas dirige o EEV, sem relés. Requer dois sensores T.	Atualize seu sistema do tubo capilar para o EEV.	Protege do líquido na linha de sucção por design.

Para obter mais informações sobre bombas de heap, consulte a Wikipedia sobre HP

Características:

• Até 13 sensores T (consulte "Abreviações do sensor T" para obter uma lista completa)
• 5 relés (compressor, CP quente ou diversão aérea, CP frio ou diversão aérea, aquecedor do compressor, válvula de 4 vias)
• 4 entradas
• 5/6 conexão eev, conexão,
• 1602 Suporte de exibição
• Suporte RS485 ou serial (UART 5V)
• Liga automaticamente/do sistema quando o aquecimento necessário
• Cuida da saúde dos componentes do sistema
• A bordo ou fora da fonte de alimentação



Interfaces de controle:

Nenhum: a temperatura alvo enviada para embarcar com firmware e não alterada mais. Sistema usado como termostato fixo. Você pode alterar a temperatura alvo com o re-trabalho de firmware.
0,96 OLED ou 1602 BOTUNS LCD + BOTÃO: sistema simples e controlado por tela local.
Terminal de computador remoto sobre a linha RS-485. Temperatura alvo e condições de corrida sob controle remoto. Um usuário pode obter estatísticas de todos os sensores T. Linha de até 1,2 quilômetros.*
Controle/estatísticas automatizadas remotas via RS-485. O firmware foi escrito com scripts em Python em mente (e scripts reais na rede Prototype 485).
Botões de tela + e RS-485. Combinação permitida.

* Especificação RS-485. O teste de hardware foi bem -sucedido na linha de 400 metros.

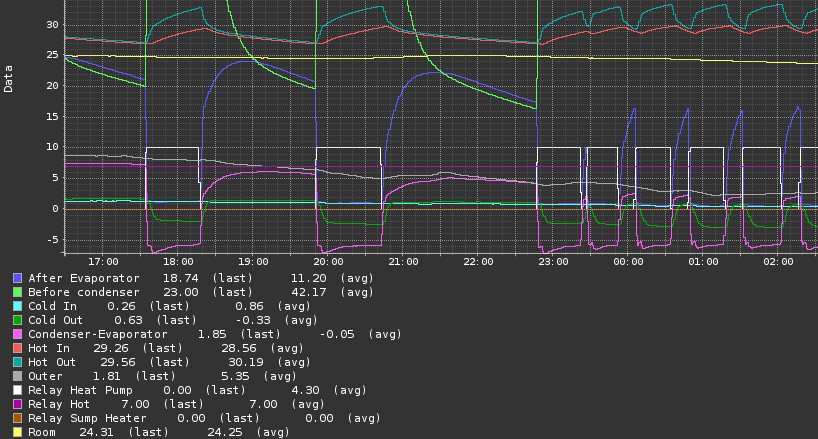

Exemplo: Controle de ponto de ajuste diurno/noturno e visualização de dados com JSON Communication Way.

Relés:

"Termostato":

Apenas um relé: dirige um aquecedor elétrico (qualquer)

"Bomba de calor". Tubo capilar, TXV, EEV:

5 relés, dirige tudo o que você precisa:

• O compressor (o relé pode ser usado como driver de relé externo para sistemas de alta potência)
• Bomba de circulação a frio (CP)
• CP quente
• Aquecedor do compressor (opcional, recomendado para instalações de HP ao ar livre)
• e um reservado para suportar a válvula de 4 vias



Sensores de temperatura:

• Até 13 sensores de temperatura podem ser conectados ao CHPC para controlar todos os processos que você deseja.
• Apenas 1 sensor necessário para "termostato" ou "capilar de bomba de calor/txv"
• 3 sensores necessários para "HP com EEV" (esquema mínimo absoluto)

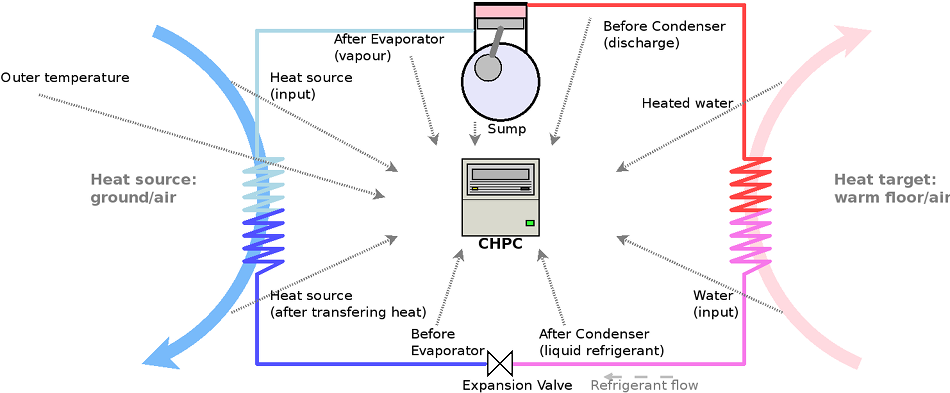

Exemplo de instalação dos sensores de temperatura (esquema médio)

Obtenha seu próprio CHPC:

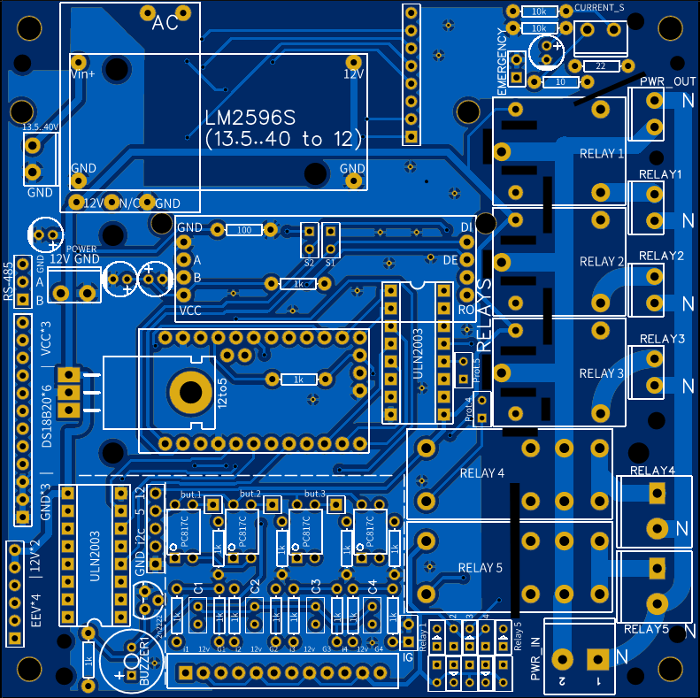

• Faça o download do arquivo Gerber PCB, CHPC_V1.X_PCB_GERBER.ZIP
• Pesquise no Google onde encomendar PCB ou fazer o seu próprio na máquina CNC
• Encomende componentes eletrônicos, consulte a lista Bom (Lei de Materiais), CHPC_V1.X_PCB_BOM.HTML
• Solda, instruções de montagem aqui
• Instale o firmware chpc_firmware.ino
• Instale o CHPC em seu sistema
• aproveitar



T Sensor Abreviações:

Essas abreviações usadas na interface durante o procedimento de instalação dos sensores

Abbr.	Nome completo	Necessário para
Tae	Depois do evaporador	Eev Proteção anti-líquido na linha de sucção
TBE	antes do evaporador	Eev
Ttarget	alvo	Termostato Termostato+eev
Tsump	poço	Aquecedor de compressor automático Proteção de superaquecimento do compressor
TCI	frio dentro	Proteção anticongelante
TCO	frio fora	Proteção anticongelante
Thi	quente in	Controle automático de CP quente
No entanto	quente fora	Proteção de superaquecimento
TBC	antes do condensador	Proteção de superaquecimento de descarga
TAC	depois do condensador
Touter	Externo (ao ar livre)
TS1	Sensor adicional1
TS2	Sensor adicional2

Fotos:

Revisões e protótipos mais antigos:

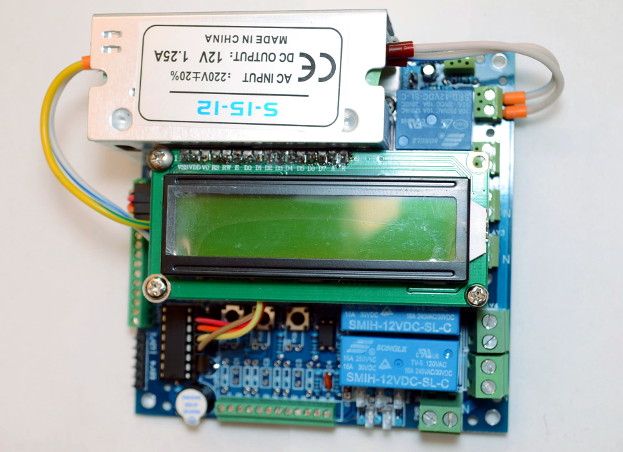

PCB v1.1

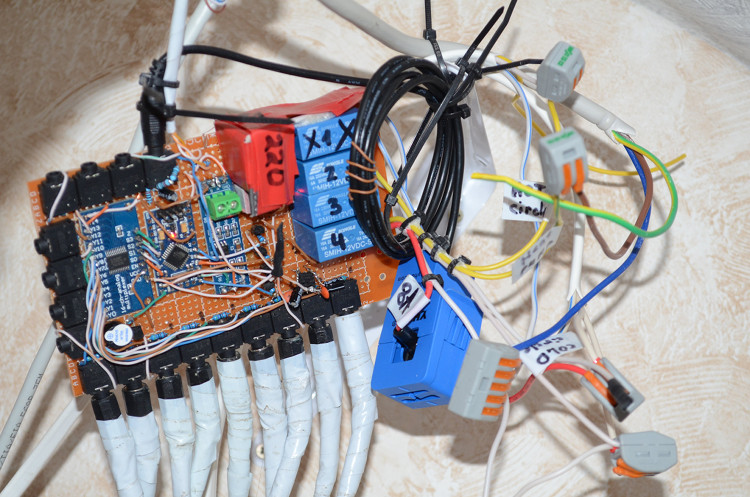

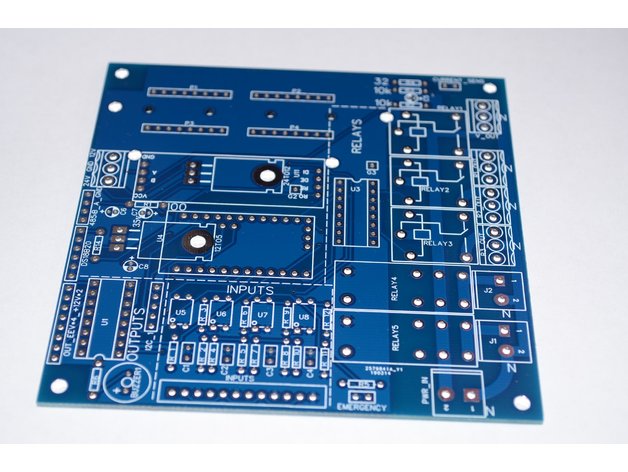

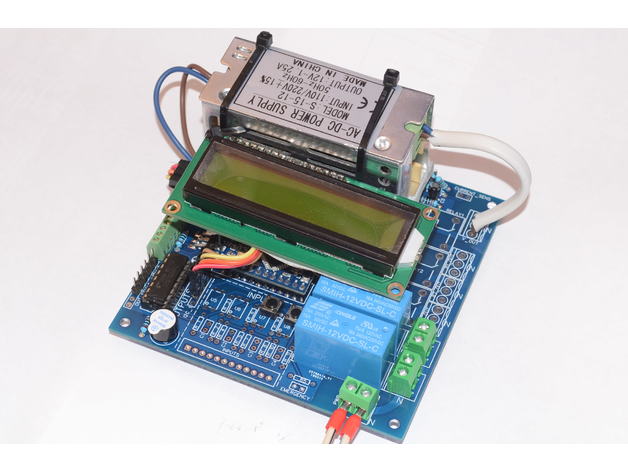

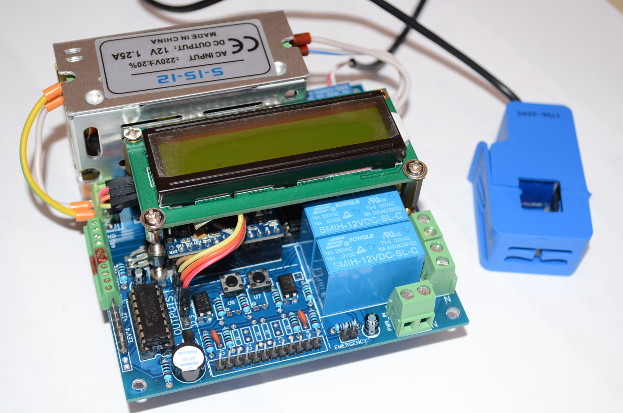

Este é o protótipo 2 (PCB v1.0). 1602 é a melhor escolha.

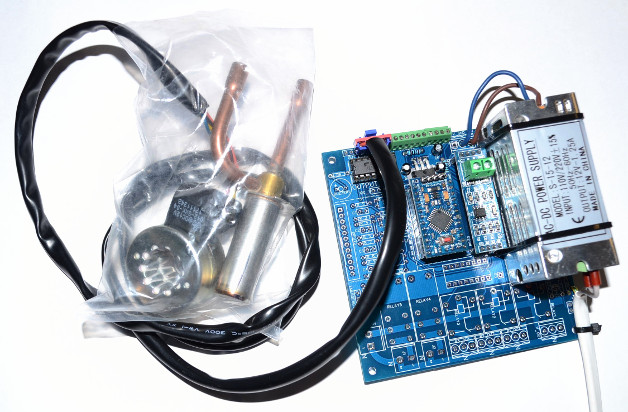

O desenvolvimento do EEV começou aqui, PCB v1.0.

Protótipo 1. Diga v0.0. História), mas funcionou bem para uma temporada 2018-19.

Autor:

gonzho a web.de (c) 2018-2019

Se você tiver algum comentário ou dúvida, não hesite em entrar em contato comigo.
