Arduino AudioSwitchPower
1.0.0
Switch de áudio para 4 canais estéreo de energia.
Este é um interruptor de energia estéreo de 4 canais. Esse tipo de interruptor é muito caro e difícil de encontrar no mercado. Com a ajuda de um Arduino e alguns relés, podemos fazer um a um custo muito baixo.

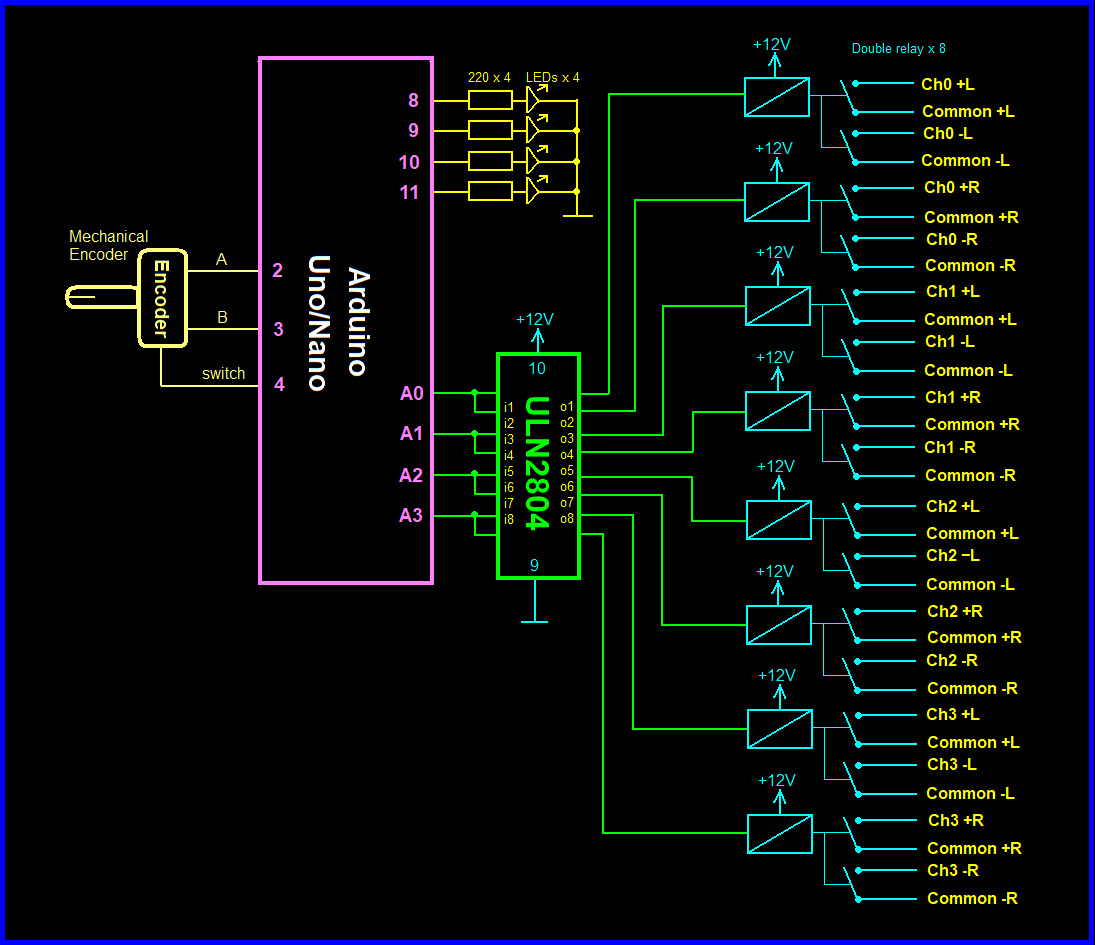

Você pode selecionar um par de alto -falantes nos 4 canais estéreo possíveis. Ele foi projetado para alta potência, e é por isso que possui relés.
As entradas comuns + l, -l, + r & -r devem ser conectadas ao amplificador de potência. As saídas do canal devem ir para os alto -falantes. Sendo estéreo, eles são separados por canais e os L (s) correspondentes (s).
A operação é muito simples, com um codificador, selecionamos o canal, pressionamos o codificador e esse canal será selecionado. Os 4 LEDs nos ajudarão a visualizar o canal selecionado e o canal que estamos viajando naquele momento. Quando um canal é selecionado, o LED correspondente permanecerá ligado e, se movermos o codificador para outro canal, o LED piscará. Apenas um canal será ativado por vez. Quando você ativa um canal (e os LEDs o representam), você pode desativá -lo clicando no mesmo canal novamente.
