Placa de Desenvolvimento do Pólo Pólo DSPIC33C POLE PFC

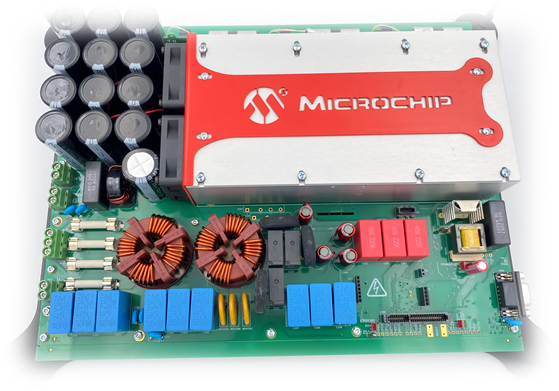

A plataforma DSPIC33C Totem Polle Power Factor (PFC), baseada em dispositivos microchips dspic33c e carboneto de silício (SIC), suporta prototipagem rápida e desenvolvimento de código. O aplicativo de destino principal é o Automotive a bordo Chargers (OBC), mas pode ser usado para qualquer outro aplicativo industrial ou de telecomunicações que requer PFC de alta potência.
O PFC pode ser controlado por um DSPIC de núcleo duplo (DSPIC33CH512MP506). Este readme fornece uma visão geral do firmware em execução neste dispositivo. Observe que existem dois projetos MPLABX associados a essa implantação, um para o núcleo primário e outro para o núcleo secundário.
[Voltar ao topo]
Para operação do PFC, a tensão de entrada pode ser CA ou CC.
[Voltar ao topo]
Documentação do firmware
Documentação de hardware
Documentação do dispositivo de destino
Verifique sempre as folhas de dados mais recentes nos respectivos sites de produtos:
[Voltar ao topo]
[Voltar ao topo]
Os projetos principais do DSPIC33CH primário e secundário são necessários. Se você usar a estrutura do diretório padrão, poderá ignorar esta seção.
Locais relativos de projetos principais primários e secundários
O usuário pode colocar os projetos MPLABX do núcleo primário e secundário em qualquer local que desejarem.
No entanto, se você seguir a estrutura proposta nesta seção, não precisará alterar as configurações do projeto para o projeto principal principal.

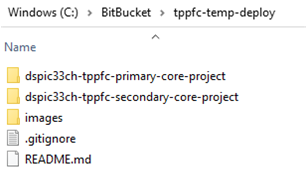

Se você seguir nosso esquema, o importante é a localização relativa dos projetos principais primários e secundários. Em alguma pasta raiz, nomeada "TPPFC-TEMP-DEMPLATE" abaixo, crie uma pasta para o projeto principal primário e uma para o projeto principal secundário.

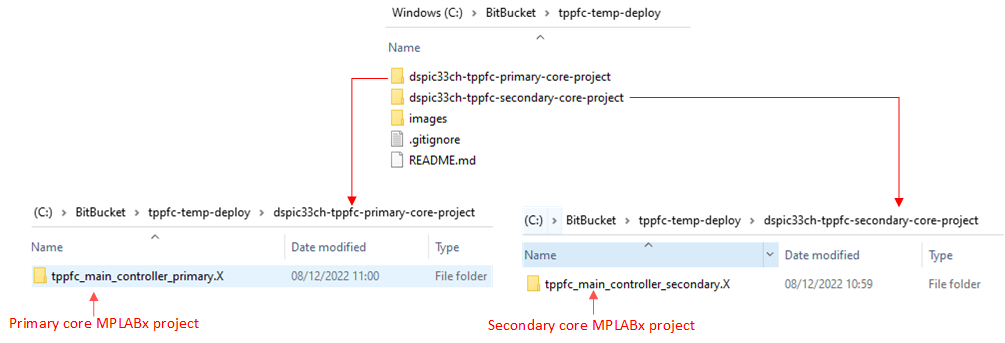

Coloque o projeto principal primário em um diretório e o secundário no outro, como mostrado abaixo.
Fora da caixa, o projeto principal principal está vinculado ao projeto principal secundário, se a localização relativa nos dois projetos for mostrada acima.

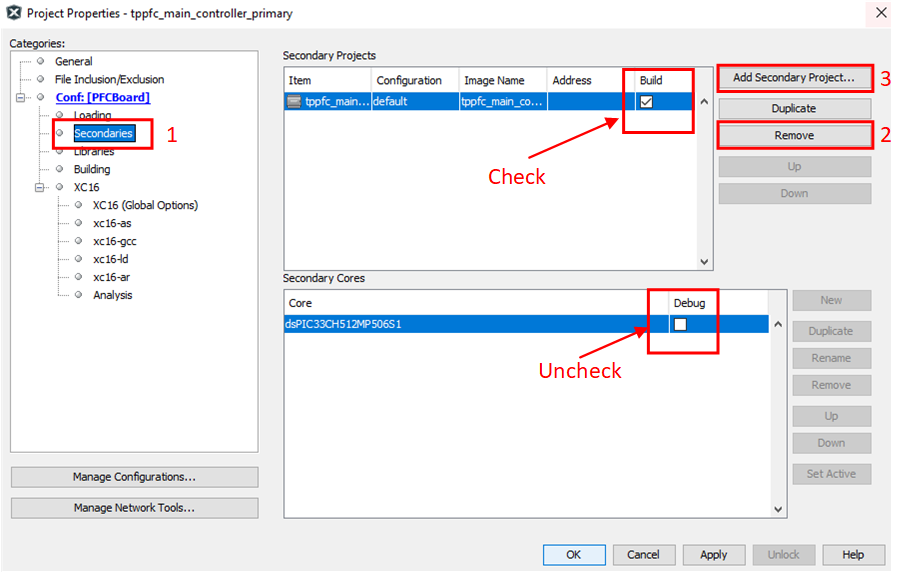

Se você deseja colocar o projeto principal secundário em um local diferente, isso também está bem; Você só precisa alterar as configurações no projeto MPLABX do núcleo primário. Abra as propriedades primárias do projeto (clique com o botão direito do mouse no nome do projeto no Project Explorer, Clique com a esquerda "Propriedades"), abra o menu "Secundários". Veja abaixo para obter mais detalhes.
Versão do compilador
Use o XC16 Compiler versão 1.70 para os projetos principais primários e secundários. As versões mais antigas do compilador XC16 podem ser encontradas aqui: arquivos do ecossistema MPLAB.
[Voltar ao topo]

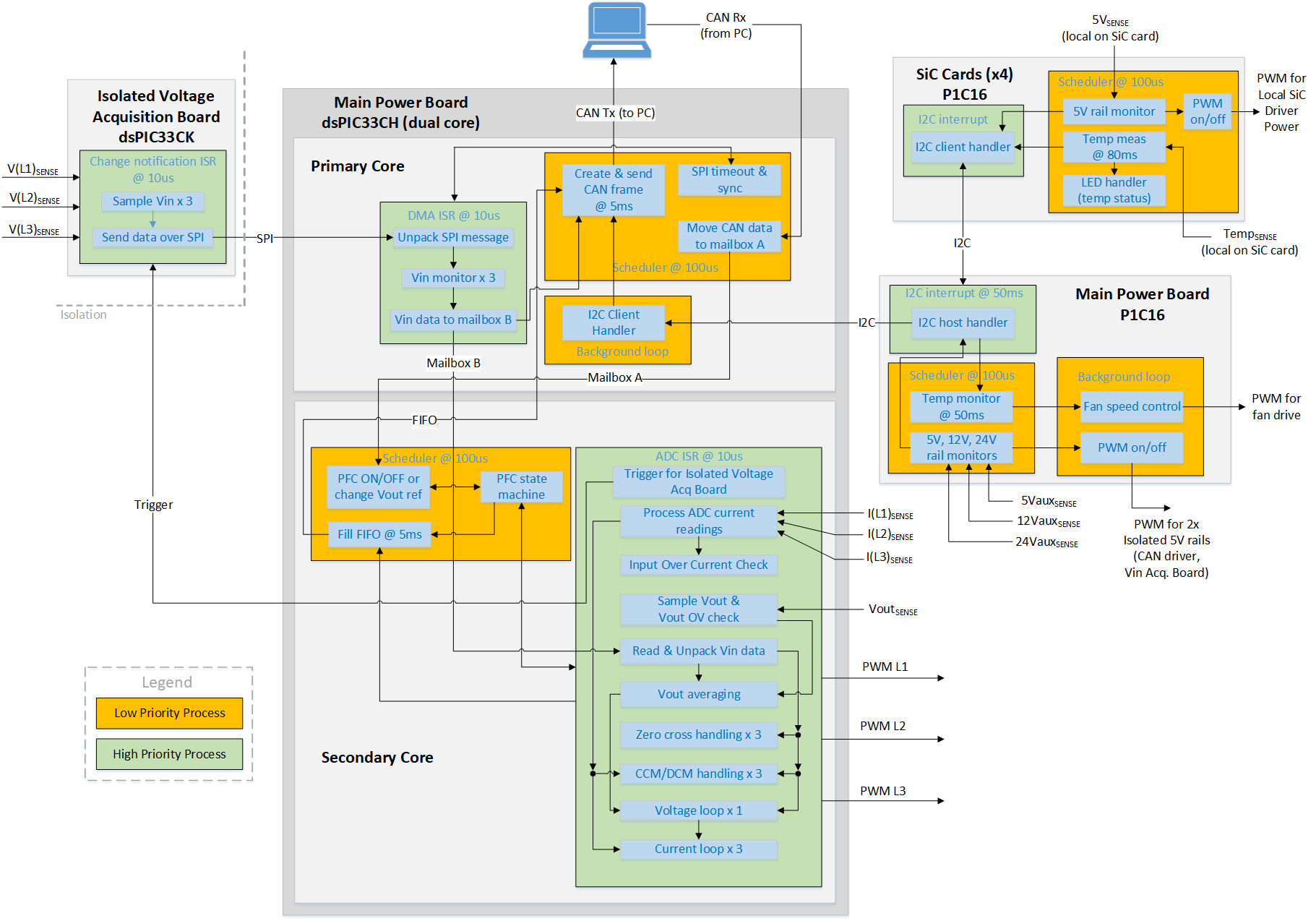

Veja abaixo uma visão geral de nível superior do firmware em execução em cada microcontrolador nesta plataforma de desenvolvimento. Mais a seguir sobre isso ...
