ufsm

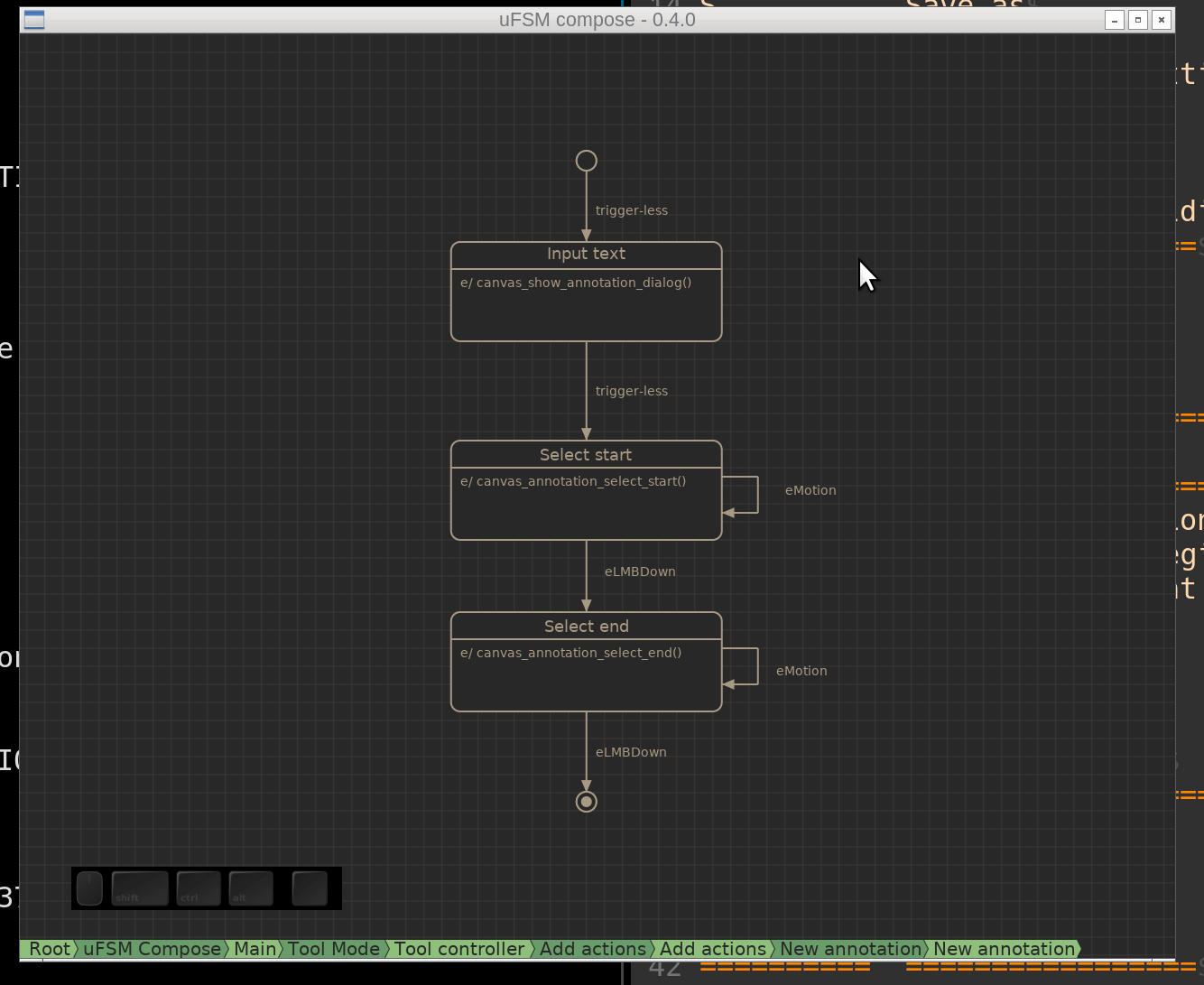

O UFSM é uma ferramenta para desenhar máquinas de estado hierárquico e gerar código. As duas partes principais são "UFSM-Compose", o editor gráfico e "UFSM-Generate", o gerador de código.

Isenção de responsabilidade

O UFSM é um trabalho em andamento, é incompleto, é totalmente possível projetar máquinas que não funcionarão.

História

• Versões 0,1 - 0,3

  Usou um tempo de execução bastante complicado que operava em uma estrutura de árvore que é fiel à representação gráfica de uma máquina de estado. Isso funcionou, mas estava com fome de recursos e erros propensos a erros.

  As primeiras versões também se basearam em ferramentas de desenho externas e usaram o formato XMI para traduzir projetos para o código compilável.

• Versão 0.4.x

  Enviado como ferramenta de desenho "ufsm compuse"

• Versão 0.5.x

  Mudança de fundamento em como o código é gerado. A partir de 0,5 e o tempo de execução complicado é descartado em favor de um gerador de código que calcula a maioria das coisas estaticamente. Isso reduz substancialmente os requisitos de memória de tempo de execução.

Planos futuros

• Adicione mais back -ends do gerador de código, por exemplo, ferrugem, js e python
• DRC, verificador de regra de design
• Otimizador de regra de condição de estado baseado em BDD

Construção e instalação

Appimages para Linux:

Em Releases, os Appimages estão disponíveis para a ferramenta de desenho e o gerador de código. Esta é a maneira mais fácil de testar rapidamente o UFSM.

Prédio:

 $ mkdir Build && CD Build
$ cmake ..
$ make

Dependências:

Pacote	Nome do pacote do Ubuntu
cmake	cmake
uuid	Uuid Runtime, Uuid-dev
GTK 3	libgtk-3-0, libgtk-3-dev

Testes de execução:

 $ Faça testes

Documentação está disponível aqui: documentação do UFSM
