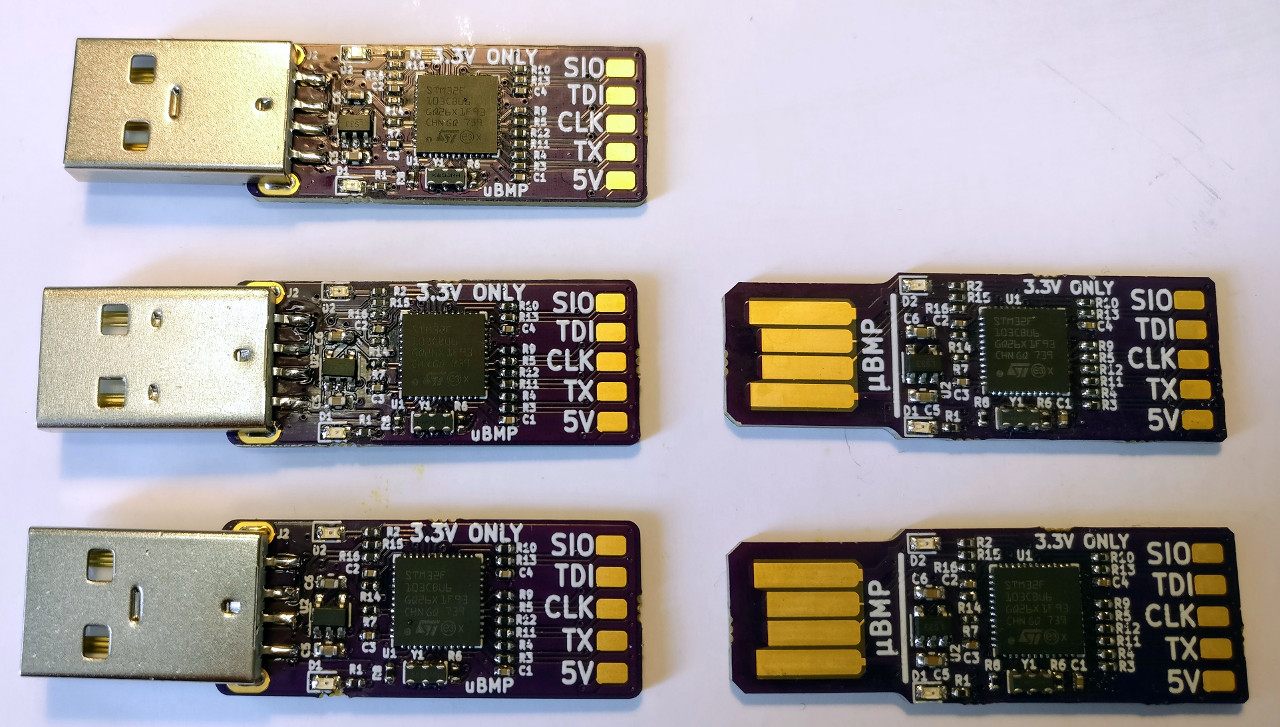

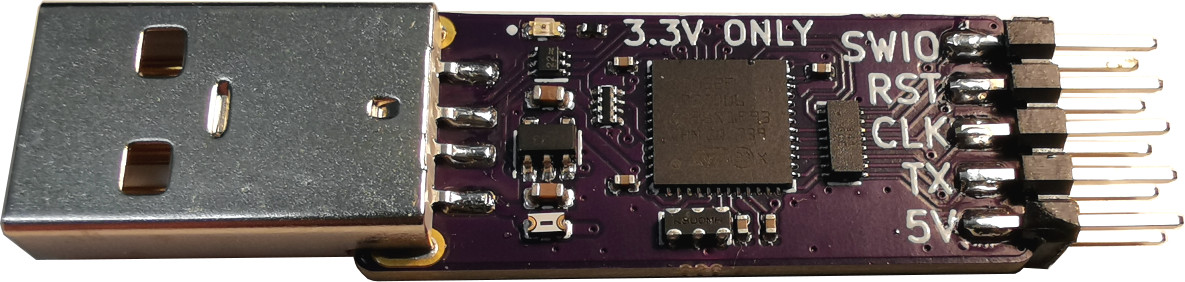

Micro Black Magic Probe (µBMP)

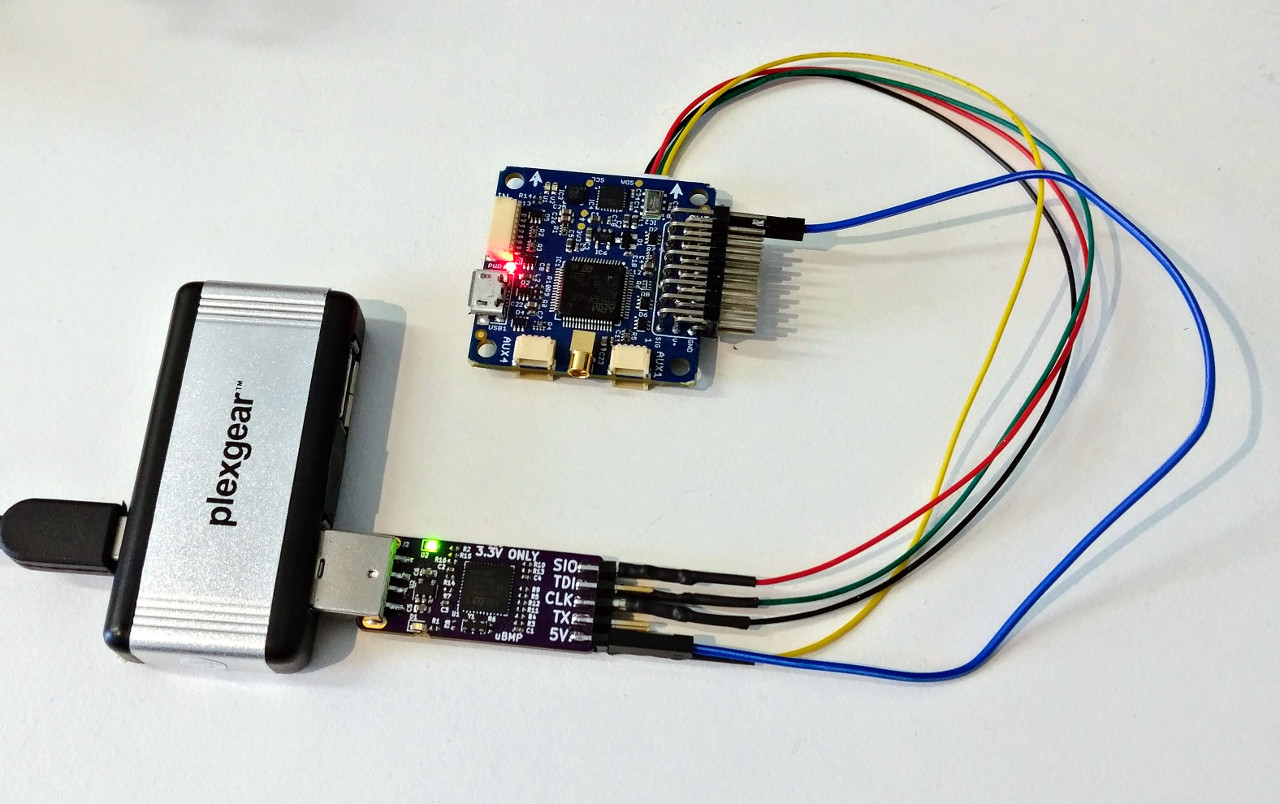

Une petite sonde de magie noire basée sur l'épinglage du firmware de support STLink V2. Des connexions ont été ajoutées pour le support de SWO, tandis que la broche UART est également disponible. Conçu pour rester directement dans un port USB, sans câble.

Changements

v1.4.1

Renforcé les coussinets de montage du plug USB-C

v1.4

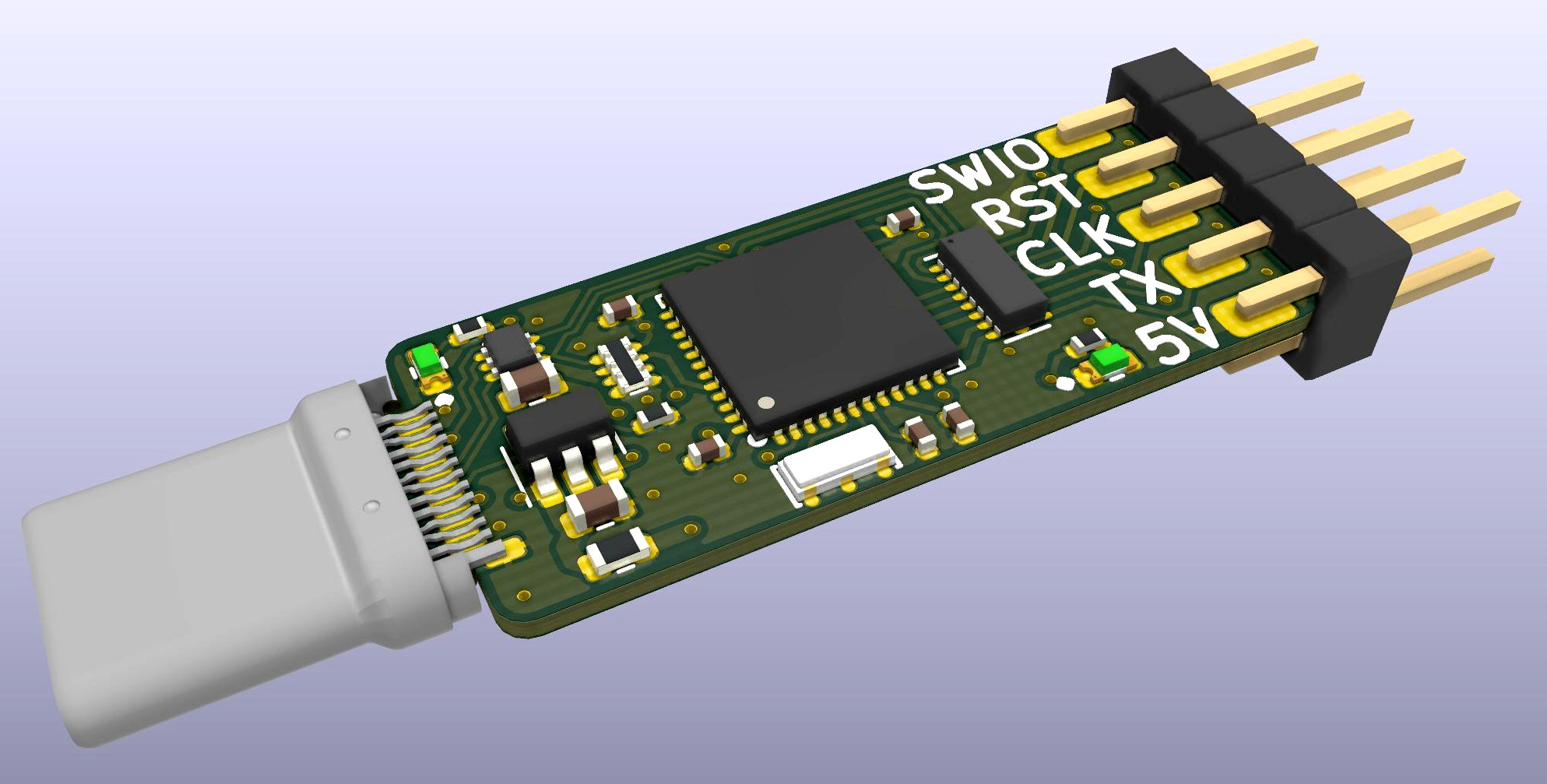

Changé en fiche USB-C

v1.3

Ajout de LED sur la ligne 5V pour voir quand le fusible est "soufflé"
Supprimé les planches panélisées, à mettre à jour plus tard

v1.2

Suppression des désignateurs de composants Pour nettoyer le PCB, les désignateurs sont disponibles dans les Gerbers
Composants consolidés, en utilisant des réseaux de résistances et un filtre ESD / EMI 8CH
Ont maintenant une protection ESD / EMI sur les sorties
Fusible ajouté de la ligne 5V

v1.0

Première version
Testé et travaillé

Ressources

Schémas

Une impression PDF du schéma est disponible en ubmp_v1_3.pdf .

Instructions de programmation

Clone et construire stlink sauf si vous l'avez déjà:

 cd ~ /git
git clone --recursive https://github.com/texane/stlink
cd stlink
make -j4

Clone et construire la Black Magic Probe , note pour utiliser stlink comme PROBE_HOST :

 cd ~ /git
git clone --recursive https://github.com/blacksphere/blackmagic.git
cd blackmagic
cd libopencm3
make -j4 lib
cd ../src
make -j4 PROBE_HOST=stlink

Flasher l' uBMP :

cp ../../stlink/build/Release/st-flash .
./st-flash erase
./st-flash write blackmagic_dfu.bin 0x8000000
./st-flash --reset write blackmagic.bin 0x8002000
