arduator
1.0.0
Un téléchargeur de firmware (.hex) pour Arduino à l'aide de Bluetooth 2.0 ou 4.0le (BLE).
Utilisez Arduator pour télécharger un fichier .hex produit par le compilateur Arduino sur un appareil Arduino Nano ou UNO correctement équipé.
Dans l'application, la documentation de l'aide explique comment créer un circuit de programmation et configurer / connecter le module Arduino, Bluetooth et le circuit de programmation.
Seuls Arduino Nano et UNO sont actuellement pris en charge. Un circuit de programmation est requis.

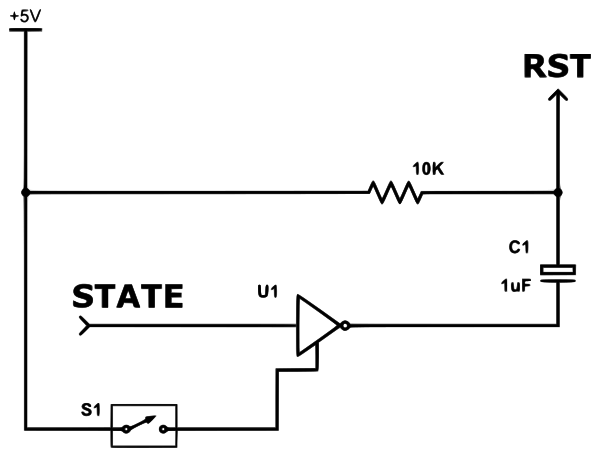

Dans ce diagramme, l'état est une sortie du module Bluetooth et RST est connecté à l'entrée Arduino RST PIN.
Un commutateur est utilisé pour fournir une alimentation à une porte logique de l'onduleur. Lorsque l'interrupteur est allumé et qu'une connexion est établie au module Bluetooth, le condensateur se retire tirant temporairement la première broche à faible. Cela fait réinitialiser et accepter les commandes de chargeur de démarrage.
Il existe des conceptions de circuits de programmation fournies par d'autres en ligne. Toute conception de travail similaire fonctionnera avec Arduator.
