Zcad

Überblick

ZCAD ist ein einfaches CAD -Programm, geschrieben in Lazarus / FPC.

Kontakte:

• [email protected]
• https://t.me/zcad_dev

Lizenz: GPL3.0/MPL2.0

Merkmale:

• Schnelles OpenGL -Rendering
• Schnelles GDI -Rendering
• CrossPlatform (Windows x86/x64, Linux x86/x64 - gtk/qt)
• DXF FileFormat
• SHX, TTF -Schriftunterstützung
• Echte DXF -Linetypen
• Punkt, Linie, Kreis, Polyline, LWPolyline, ARC, Ellipse, Einfügen, Text, mtext, 3Dface, Solid, Spline, Lukenentitäten unterstützen
• Polarverfolgung, Objektschnapp

Todo:

• Dimensionale Einheiten (teilweise fertig)
• Zeilenart
• Mehr Einheiten
• Separate Grafik -Engine von der CAD -Implementierung (teilweise fertig)
• GDI- und Canvas -Render -Backends
• DX Render Backend
• Drucken

Aus der Quelle bauen

Detaillierte Anweisungen: Eng / Rus

Anforderungen:

• Lazarus RC2.2 (oder Koffer)
• FPC 3.2 (oder Koffer)

Sie können ZCAD oder ZCADELECTROTECH bauen

Bauen zcad:

• make installpkgstolaz LP=/path/to/your/lazarus PCP=/path/to/your/lazarus/primary/config
• make clean
• make zcadenv
• make zcad LP=/path/to/your/lazarus PCP=/path/to/your/lazarus/primary/config

Bauen zcadelectrotech:

• make installpkgstolaz LP=/path/to/your/lazarus PCP=/path/to/your/lazarus/primary/config
• make clean
• make zcadelectrotechenv
• make zcadelectrotech LP=/path/to/your/lazarus PCP=/path/to/your/lazarus/primary/config

make installpkgstolaz Sie müssen es nur einmal ausführen. Dadurch werden Pakete von ' CAD_Sources/Komponenten ' und ' CAD_Sources/Other ' zu Ihrem Lazarus installiert und werden es wieder aufgebaut und werden es umgebaut

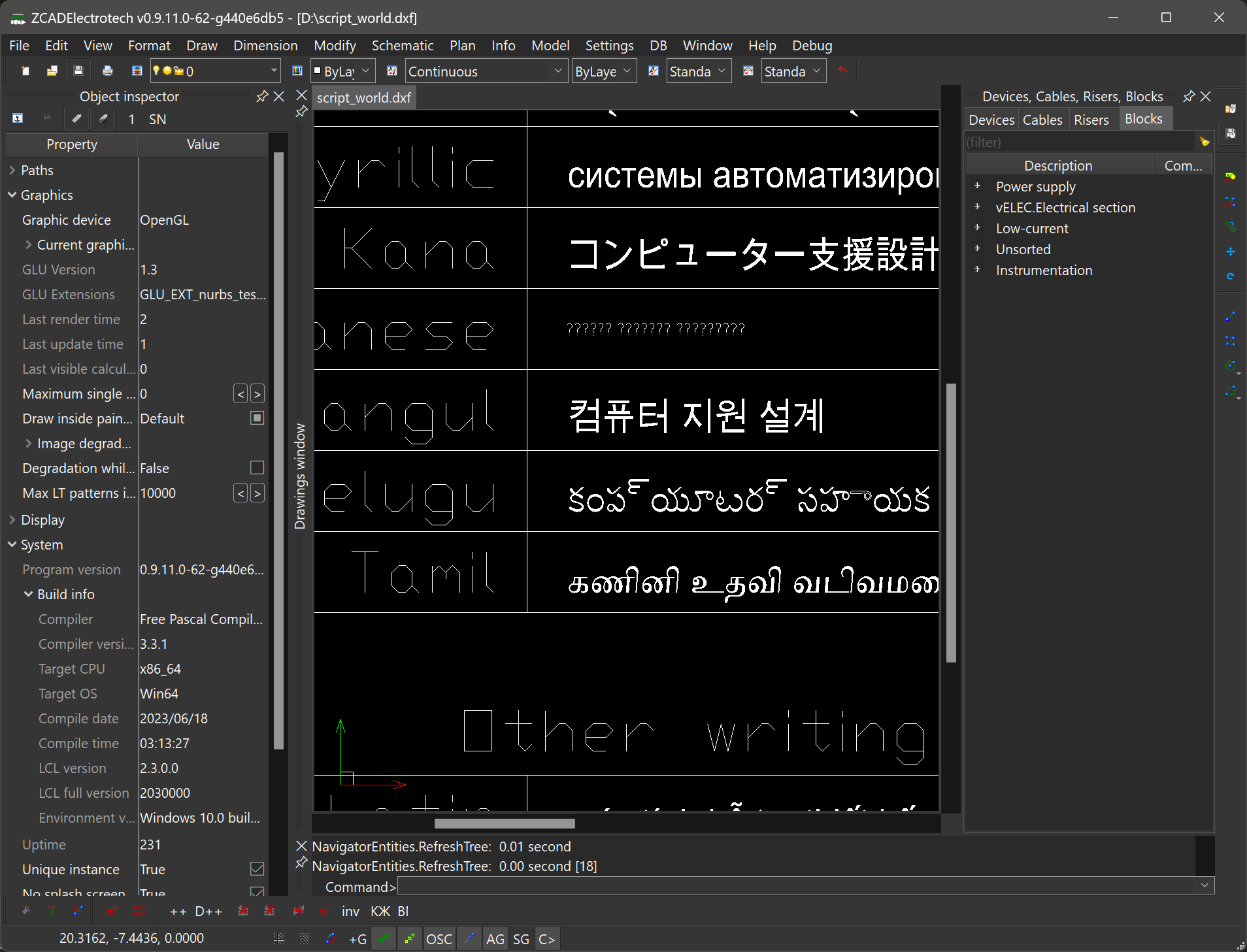

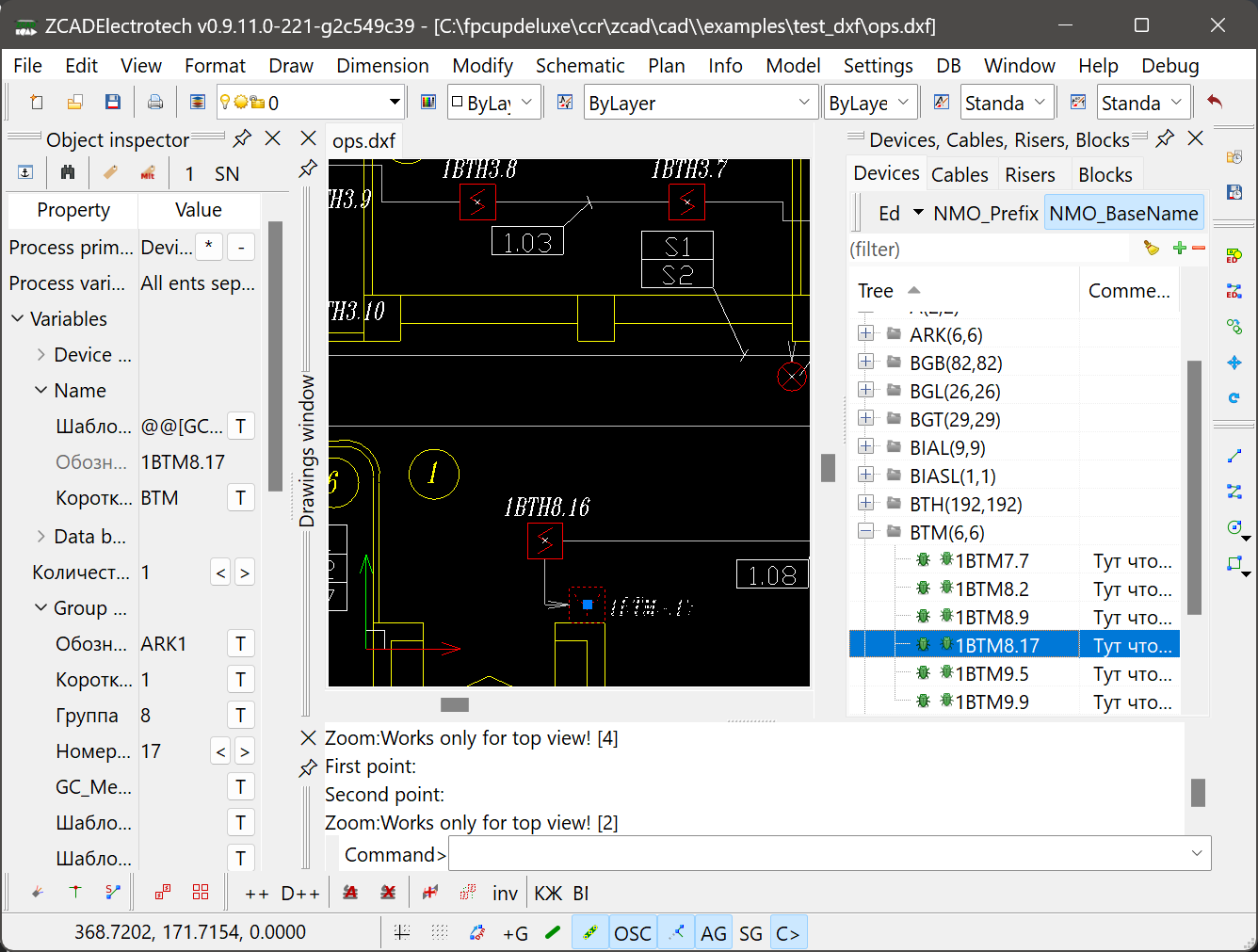

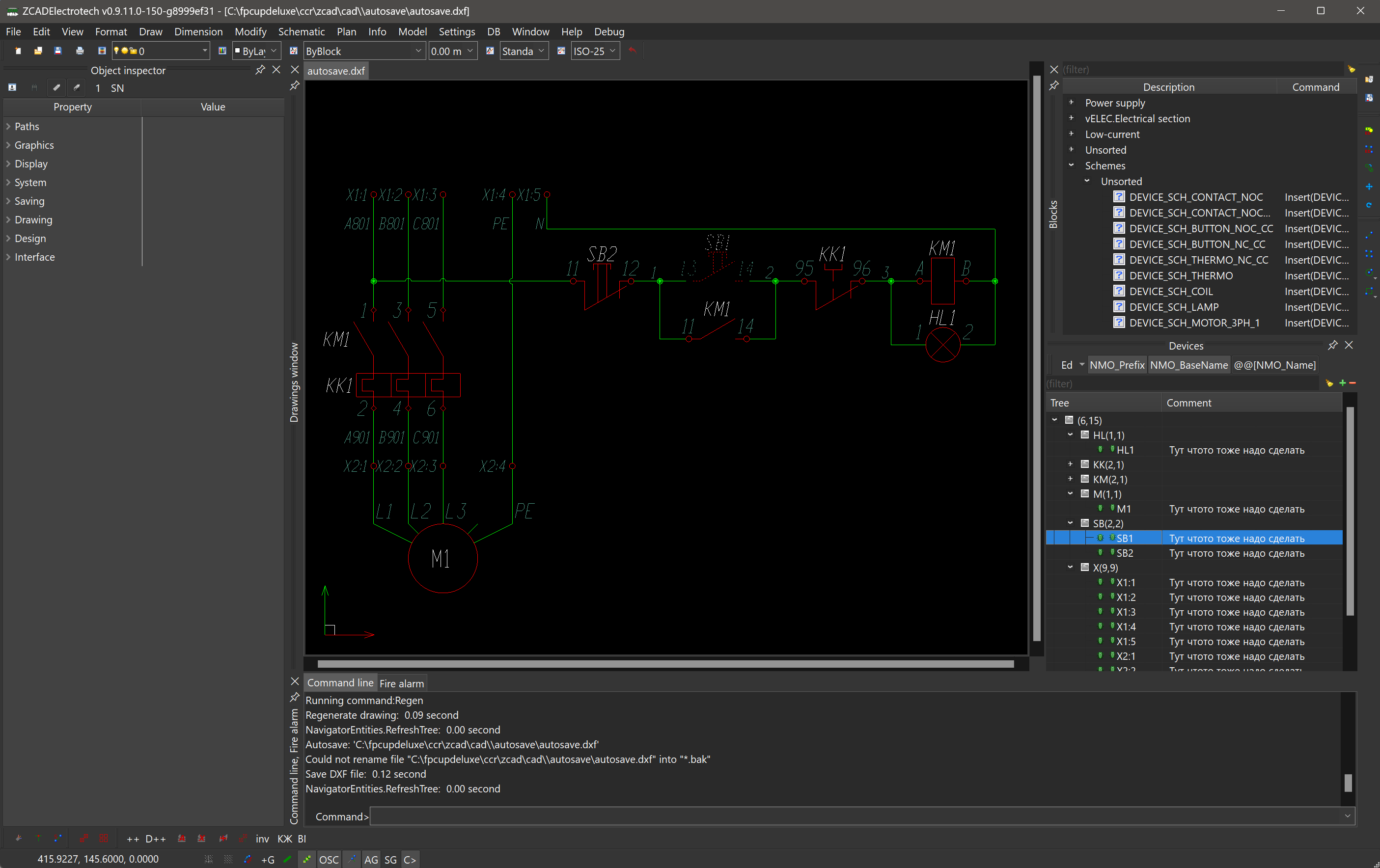

Screenshots
