simple graph

Beschreibung

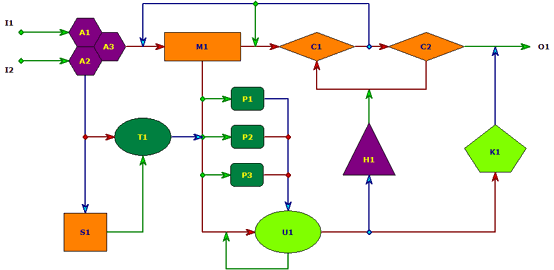

TSimpleGraph ist eine visuelle Delphi -Komponente, die eine Leinwand zum Zeichnen einfacher gerichteten Diagramme bietet.

Die Steuerung hat die folgenden vordefinierten Knotentypen für grundlegende geometrische Formen:

• Dreieck
• Rhomboid
• Rechteck
• Abgerundetes Rechteck
• Pentagon
• Hexagon
• Ellipse

Durch Überschreiben von ein oder zwei Methoden kann ein neuer Knotentyp leicht von einer der vorhandenen Knotenklassen abgeleitet werden.

Die Steuerung hat einen vordefinierten Link (Kanten-) Typ. Jeder Endpunkt einer Link kann an einen Knoten oder einen anderen Link verankert werden.

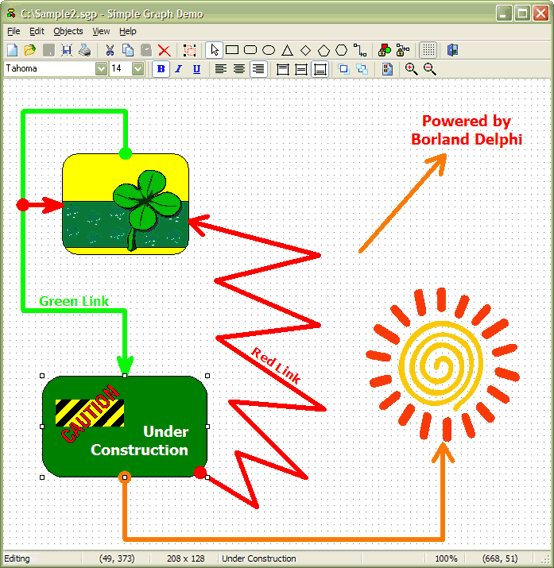

Das Repository enthält den Quellcode einer Delphi -Anwendung, die die Merkmale der TSimpleGraph -Steuerung in Aktion demonstriert.

Einzelheiten finden Sie in der Dokumentation.

Installation

Fügen Sie die folgende Datei in ein neues oder vorhandenes Paket hinzu:

• SimpleGraph.pas

Die folgenden Pakete müssen zur erforderlichen Klausel Ihres Pakets hinzugefügt werden:

• VCL
• RTL (nur für Delphi 6 oder höher)
• DesignIDE (nur für das Design-Zeit-Paket von Delphi 6 oder höher)

Stellen Sie sicher, dass SimpleGraph.pas und DELPHIAREA.INC -Dateien im Suchpfad Ihrer Delphi -Installation befinden.
