FTFlash

Ftflash

FTFlash ist eine Windows -Anwendung zum Lesen und Schreiben von Flash -Speicher in SPI -Chips mit einem FT232H. Ein Spannungsregler ist erforderlich, um Schritt 5 V auf 3,3 V nachzukommen, aber ansonsten sind keine externen Komponenten erforderlich. FTFlash ermöglicht eine manuelle Überprüfung von Geräteinformationen und das Lesen/Schreiben einzelner Speicheradressen sowie das Dumping/Programmieren des gesamten Speichers an/von Binärdateien auf der Festplatte.

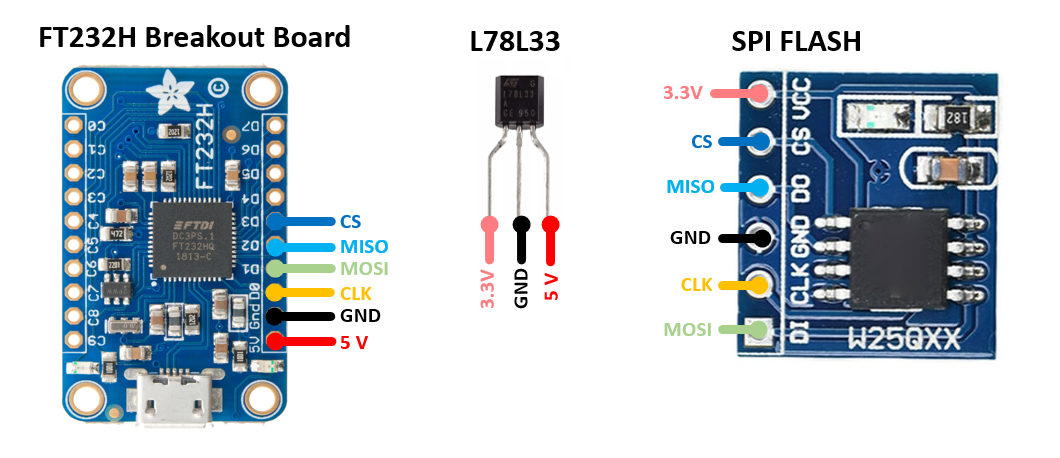

Verdrahtung

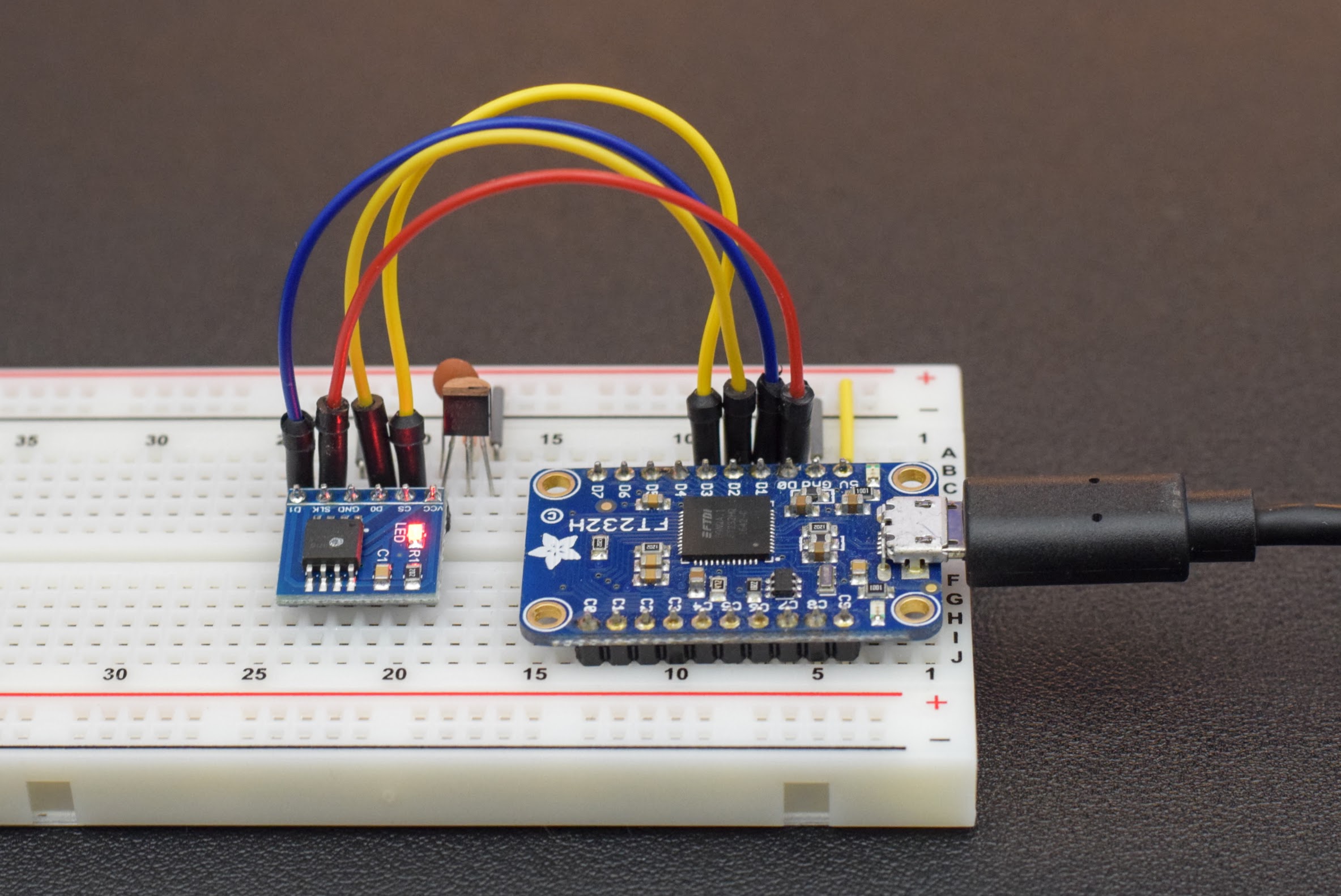

Das Foto meines Brotboards zeigt einen 0,1 uF -Entkopplungskondensator zum Boden, der die 3,3 -V -Linie neben dem Regler platziert hat. Es ist wahrscheinlich nicht obligatorisch, aber eine gute Idee, um die Ausgangsschiene der linearen Spannungsregulatoren aufzunehmen, um Hochfrequenzrauschen auf der Versorgungslinie zu glätten.

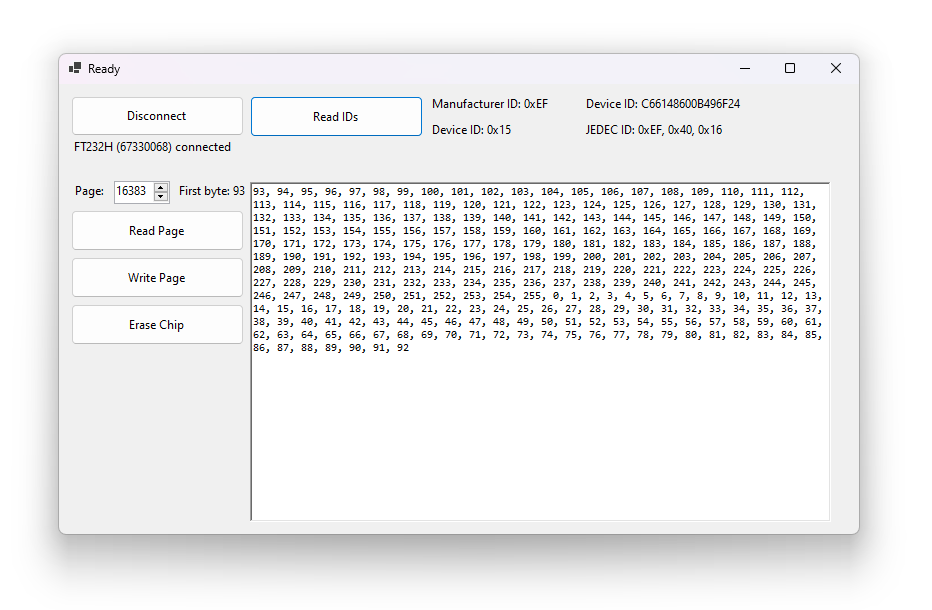

Geräte- und Speicherprüfung

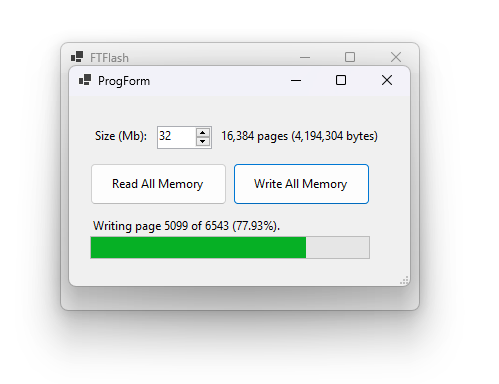

Full Chip Read/Write

Laden Sie FTFlash herunter

• Ftflash.zip kann von der Seite veröffentlicht werden

Ressourcen

• Ftdisharp

• W25Q32 Datenblatt

• FT232H Breakout Board (Adafruit) hat 3,3 V in und USBC eingebaut

• FT232H Breakout Board (Amazon) ist billiger von der erstklassigen Versand, hat jedoch ein weniger bequemes Layout und ein Siebdruck mit Siebdruck.
